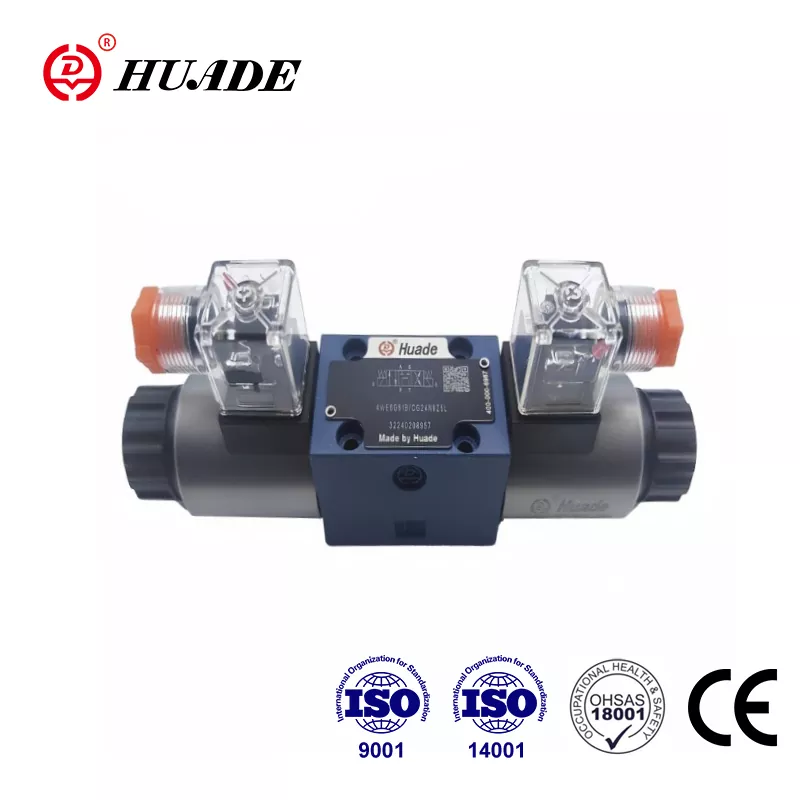

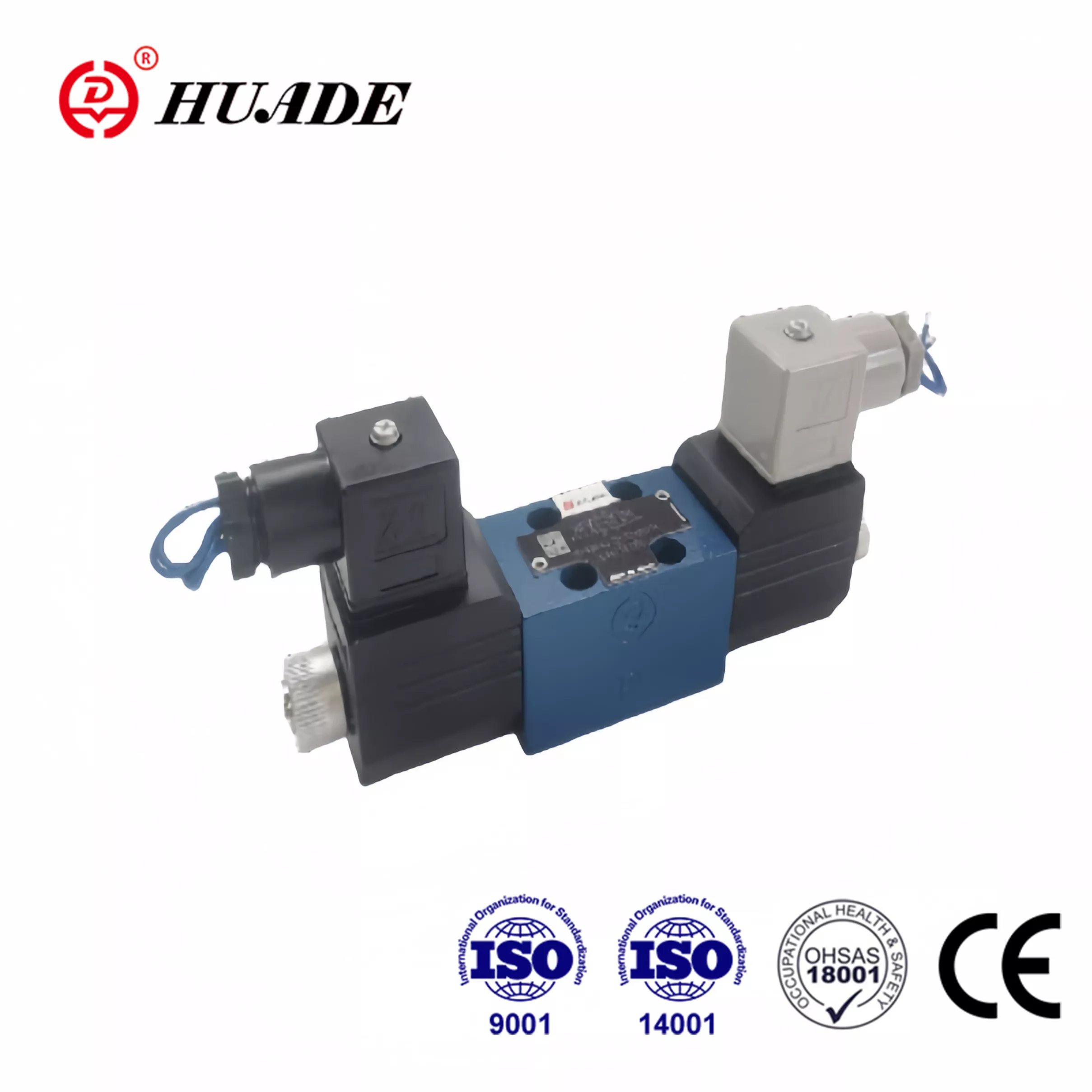

Када људи траже „регулациони вентил ВЕ 4 за Рекротх“, обично гледају једну од најчешћих хидрауличних компоненти у индустријским машинама. Име ипак може бити мало збуњујуће. Оно што већина људи заправо мисли под "ВЕ 4" је вентил серије Рекротх ВЕ 6 са 4-смерном функцијом. „4“ се односи на четири главна отвора на вентилу, док „6“ вам говори ознаку величине, која одговара индустријском стандарду НГ6 или ЦЕТОП 3 шаблону за монтажу.
Ова разлика је важна јер ако наручујете делове или дизајнирате систем, морате тачно да знате са чиме радите. Рекротх регулациони вентил у овој категорији је деценијама био радни коњ у хидрауличним системима, и постоје добри разлози зашто је и данас популаран.
Шта Рекротх ВЕ 6 вентил чини посебним
Рекротх ВЕ 6 регулациони вентил се истиче у препуном пољу хидрауличних вентила јер упакује озбиљне перформансе у компактно паковање. Овај вентил може да поднесе притиске до 350 бара, што је око 5076 пси, и проток до 80 литара у минути када користите верзију ДЦ соленоида. За АЦ соленоид, то пада на 60 литара у минути, али то је и даље довољно за већину индустријских апликација.
Вентил користи оно што се зове дизајн соленоида са мокрим иглицама директног дејства. Без да будемо превише технички, ово значи да електромагнетни калем седи у хидрауличном уљу, што помаже да се охлади и чини да ради тише. Уље такође подмазује покретне делове, што продужава век вентила. Ово се разликује од неких јефтинијих дизајна где соленоид седи изван уља и ради топлије.
Оно што заиста издваја овај смерни контролни вентил је то како испуњава међународне стандарде. Шема постављања прати ИСО 4401-03-02-0-05, који је исти као и амерички НФПА Д03 стандард. Ова стандардизација значи да можете заменити Рекротх вентил за НГ6 вентил другог бренда без промене монтажне плоче или водовода. То је велика ствар када одржавате старију опрему или покушавате да брзо набавите делове.
Разумевање 4-смерне функције
Када говоримо о 4-смерном регулационом вентилу, описујемо како вентил контролише хидраулички проток. Вентил има четири главна прикључка, обично означена као П, Т, А и Б. Порт П се повезује са вашом пумпом и доводи хидрауличну течност под притиском. Порт Т се повезује са вашим резервоаром и тамо се враћа течност. Прикључци А и Б се повезују на ваш хидраулични цилиндар или мотор.
Рекротх ВЕ 6 вентил се може конфигурисати као 4/3 вентил, што значи четири порта и три положаја, или 4/2 вентил са четири порта и два положаја. Верзија са три положаја је чешћа јер вам даје неутрални средишњи положај где се вентил враћа када искључите електрични сигнал.
Различите позиције центра раде различите ствари. Затворени центар, који Рекротх назива "Ц" калем, блокира све прикључке у средњем положају, али повезује А и Б са резервоаром. Ово је корисно када морате да држите терет на месту. Отворени центар, означен као "Г" или "Т" у Рекротх-овом систему, повезује пумпу директно са резервоаром у неутралном положају док блокира А и Б. Ово је оно што бисте користили са зупчаником са фиксним померањем јер дозвољава пумпи да се истовари када се ништа не креће.
Конфигурација калема "Е" је такође популарна. Блокира пумпу, али повезује А, Б и Т заједно у центру. А ако вам је потребна максимална сила држања, "Х" калем потпуно блокира сва четири прикључка у неутралном положају. То је оно што машинисти користе за стезаљке за рад јер практично нема цурења када је стезаљка постављена.
Како је Рекротх вентил у поређењу са конкуренцијом
Тржиште НГ6 регулационих вентила је конкурентно, а Паркер Ханнифин и Еатон Вицкерс нуде сличне производе. Сва три главна бренда производе вентиле који се физички мењају јер прате исти ЦЕТОП 3 стандард. Ово чини да се ваша одлука о куповини своди на детаље о перформансама, цени и томе колико брзо можете да набавите вентил.
Рекротх ВЕ 6 и Вицкерс ДГ4В-3 имају максималну брзину од 80 литара у минути и 350 бара на главним портовима. Паркерова серија Д3В захтева већи капацитет протока, до 150 литара у минути у истом Д03 отиску. То би могло бити важно ако померате границе, али за већину примена Рекротх вентил пружа доста капацитета.
Једна област у којој се појављују разлике је оцена притиска у отвору резервоара. Рекротх вентил обично дозвољава повратни притисак од 160 бара на Т порт за одређене типове калема. Паркер-ов Д3В иде до 210 бара, а Вицкерс ДГ4В-3 верзија високих перформанси подноси 207 бара. Ако имате дуге повратне линије или морате да контролишете повратни притисак, то може утицати на ваш избор.
Што се тиче цене, Рекротх смерни контролни вентил обично кошта око 255 фунти за основну јединицу, иако цене варирају у зависности од конфигурације и места куповине. Ове вентиле можете пронаћи преко индустријских дистрибутера, на еБаи-у за рабљене или вишка јединица, те преко великих добављача као што је РС Онлине.
Зашто је чистоћа течности важнија него што мислите
Ево нечега што многе људе хвата неспремне у вези са Рекротх ВЕ 6 вентилом. Иако је чврста и може да издржи притисак од 350 бара, изненађујуће је осетљив на прљаво хидраулично уље. Прецизно уклапање између калема и отвора је оно што омогућава заптивање вентила под високим притиском, али тај исти чврсти зазор, обично између 3 и 13 микрона, значи да честице могу заглавити ствари.
Када загађивачи уђу у тај мали зазор, они стварају оно што индустрија назива заглављивањем калема или бравом. Калем се заглави и неће се померити чак ни када је соленоид под напоном. Ако користите соленоиде наизменичне струје, ово заправо може да изгори калем јер остаје у режиму велике струје ударца уместо да падне на струју задржавања када се калем помери.
Рекротх наводи да ваш хидраулички систем треба да одржава класу чистоће по ИСО 4406 20/18/15. То није само предлог. Добра филтрација и спречавање контаминације из вашег система је вероватно најважнија ствар коју можете да урадите да би ваши вентили за контролу смера радили поуздано. То је важније од куповине најскупљег вентила или прекомерног инжењеринга ваших електричних контрола.
Правилна рутина одржавања укључује проверу филтерских елемената на основу разлике притиска, одржавање уља хладним и проверу да вода не уђе у систем. Стара хидраулична изрека је да ваше уље буде „чисто, хладно и суво“, а то је заиста кључ дугог века вентила.
Електрични прикључци и заштита
Рекротх ВЕ 6 вентил долази са различитим опцијама напона. Можете добити 24 ВДЦ, што је уобичајено у мобилној опреми и новијим индустријским машинама. Такође постоји 230 ВАЦ за старије индустријске системе и 110 ВДЦ за неке специјализоване апликације. АЦ и ДЦ соленоиди су заменљиви на истом телу вентила, што вам даје флексибилност ако надограђујете систем.
Када искључите напајање електромагнетног вентила, он генерише скок напона. Ово је само физика, али може изазвати проблеме са вашом контролном електроником ако њоме не рукујете како треба. Или вам је потребна спољна заштита од пренапона у вашој електричној табли, или можете наручити вентил са конектором који има уграђену супресију сметњи.
Вентил такође нуди опције ручног преклапања. Стандардно ручно преклапање омогућава техничару да помери калем притиском на дугме када је напајање искључено. Ово је непроцењиво током решавања проблема или пуштања у рад. Ту је и опција дугмета са печуркама са држачем који закључава вентил у ручном положају док га не извучете назад.
Када користити овај вентил и када тражити на другом месту
Рекротх ВЕ 6 регулациони вентил се одликује једноставном контролом укључивања и искључивања. Ако вам је потребан хидраулични цилиндар за извлачење или увлачење, или мотор за укључивање и кретање уназад, овај вентил ради посао поуздано и економично. То је стандардна опрема у грађевинским машинама, пољопривредној опреми, алатним машинама и општој индустријској хидраулици.
Оно што овај вентил не ради је пропорционална контрола. Не можете глатко мењати брзину протока или контролисати брзину вашег актуатора помоћу једноставног вентила за контролу смера. Ако вам је то потребно, уместо тога гледате Рекротх-ову серију пропорционалних вентила 4ВРА или 4ВРЕЕ. Ови вентили имају пропорционалне соленоиде, електронске повратне информације и сензоре положаја који вам омогућавају да контролишете положај калема континуирано на основу аналогног сигнала.
Разлика у трошковима је значајна. Пропорционални смерни вентил може да кошта преко 2.000 долара, док основни ВЕ 6 смерни вентил кошта само делић тога. За апликације којима су потребне само дискретне позиције, трошење додатног новца на пропорционалну контролу нема смисла. Једноставнији вентил је поузданији, лакши за одржавање и ради управо оно што вам је потребно.
За опасне локације, Рекротх нуди верзије вентила ВЕ 6 отпорне на експлозију са Ек иб ИИЦ Т6 оценама. Ово је оно што бисте користили у хемијским постројењима или рафинеријама нафте где постоји ризик од експлозивне атмосфере. Конструкција вентила је иста, али електричне компоненте испуњавају стандарде унутрашње безбедности.
Разматрања о инсталацији и дизајну система
Исправно инсталирање Рекротх вентила за контролу смера чини велику разлику у томе колико добро функционише. Вентил се монтира на подплату која се причвршћује за ваш разводник или хидраулични блок. Подплоча има пролазе који се повезују са вашим водоводом. Уверите се да користите подплочу ЦЕТОП 3 која одговара узорку отвора вентила.
Вентил можете монтирати у било којој оријентацији, али морате размишљати о дисипацији топлоте. Подплоча треба да има топлотну проводљивост од најмање 36,2 В/мК, а ако монтирате више вентила на исти колектор, држите најмање 55 мм између центара. Електромагнетне завојнице могу да се ротирају за 90 степени, што помаже када радите у уским просторима или морате да оријентишете електричне везе на одређени начин.
Једна ствар на коју треба пазити су ограничења протока. Иако је вентил предвиђен за 80 литара у минути, ако услови вашег система могу повећати протоке током прелазних стања или пребацивања, морате да уградите пригушницу кертриџа у потисни вод. Без тога, ризикујете осциловање калема или нередовно понашање када радите близу границе капацитета вентила.
Ограничење притиска у отвору резервоара је још једно разматрање дизајна. За типове калема са ознаком „А“ или „Б“, ако користите притиске који би могли да потисну отвор резервоара преко 160 бара, морате да третирате тај прикључак као одводну линију, а не као повратну линију. Или га посебно усмерите у резервоар са минималним противпритиском, или изаберите други вентил са већим оценама портова резервоара.
Решавање уобичајених проблема
Када хидраулички систем са Рекротх вентилом за контролу смера не ради како треба, постоји логичан начин да се открије шта није у реду. Почните са ручним заменом. Ако можете ручно да померите калем и актуатор ради, ваш проблем је електрични. Проверите напајање, ожичење и контролне сигнале. Ако ни ручно преклапање не помера калем, имате механички проблем.
Механички проблеми се обично своде на контаминацију или оштећење. Ако је вентил радио у прљавом уљу, калем би се могао заглавити. Понекад га можете ослободити окретањем ручног прекидача док лагано тапкате по телу вентила, али ако је контаминација озбиљна, морате да раставите и очистите вентил или да га замените.
Електрични кварови се често појављују као изгорели соленоидни намотаји. Ако мерите бесконачан отпор преко терминала завојнице, завојница је отворена и потребна је замена. Низак отпор може указивати на кратак спој. Нормални ДЦ калемови обично очитавају између 10 и 50 ома у зависности од напона. АЦ калемови очитавају ниже, често око 3 до 8 ома.
Цурење је још један уобичајени проблем код старијих вентила. Заптивке које спречавају да уље цури споља и заптивка која спречава унутрашње цурење поред калема се временом троше. Спољна цурења су очигледна, али унутрашње цурење се манифестује као померање актуатора или губитак силе држања. Замена комплета заптивки обично поправља ово, а Рекротх даје детаљна упутства за реконструкцију у својој документацији за одржавање.
Већа слика хидрауличке контроле
Рекротх ВЕ 6 регулациони вентил представља зрелу технологију која се доказала током деценија индустријске употребе. Није блистав или високотехнолошки према савременим стандардима, али је управо оно што желите за поуздану хидрауличку контролу. Вентил добро обавља један посао, направљен је по стандарду квалитета и прати индустријске конвенције које олакшавају рад.
За системе којима је потребно више од 80 литара у минути, Рекротх нуди ВЕХ серију вентила са пилотом. Они користе мали вентил типа ВЕ 6 као пилот степен за контролу много већег главног калема. Серија ВЕХ се прилагођава до величине НГ32 и може да поднесе преко 1.000 литара у минути. Чињеница да се чак и ови велики вентили ослањају на ВЕ 6 дизајн као пилот фазу показује колико је ова архитектура вентила фундаментална за хидрауличку контролу.
Када специфицирате регулациони вентил за нови систем или га замењујете у постојећој опреми, Рекротх ВЕ 6 серија заслужује озбиљну пажњу. Пружа висок капацитет притиска, добре оцене протока и доказану поузданост када правилно одржавате свој хидраулички систем. Стандардизована монтажа значи да нисте везани за једног добављача, али Рекротх-ов инжењерски квалитет и подршка чине их солидним избором за ову критичну компоненту.
Разумевање шта „ВЕ 4“ заиста значи, познавање граница перформанси и разумевање зашто је чистоћа течности толико важна помоћи ће вам да извучете максимум из ових вентила. Без обзира да ли одржавате флоту мобилне опреме, дизајнирате нову индустријску машину или решавате проблеме са хидрауличним системом који не ради како треба, Рекротх смерни контролни вентил остаје практично и ефикасно решење за потребе хидрауличке контроле.
