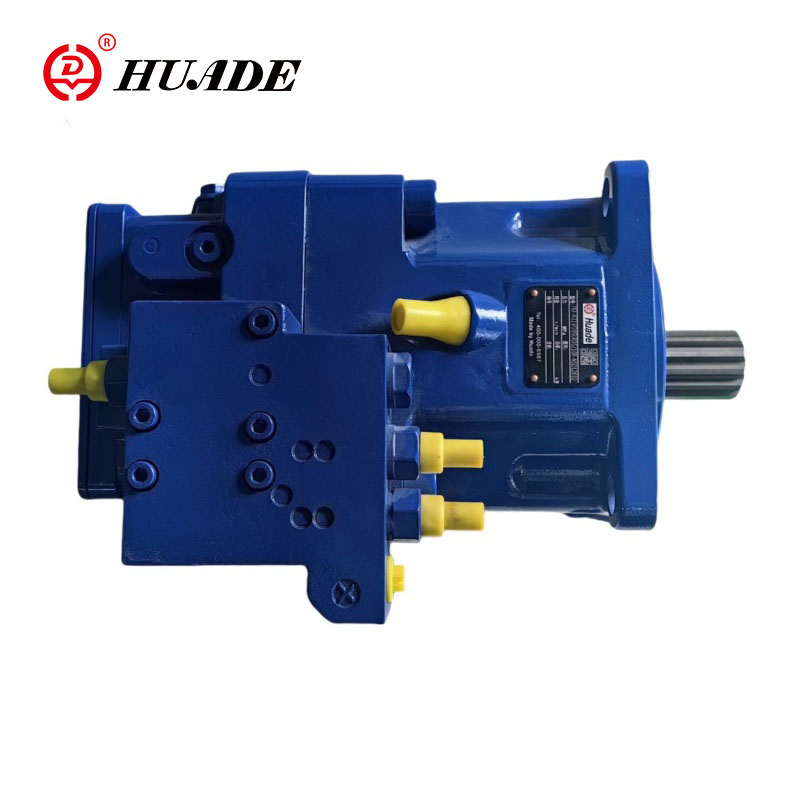

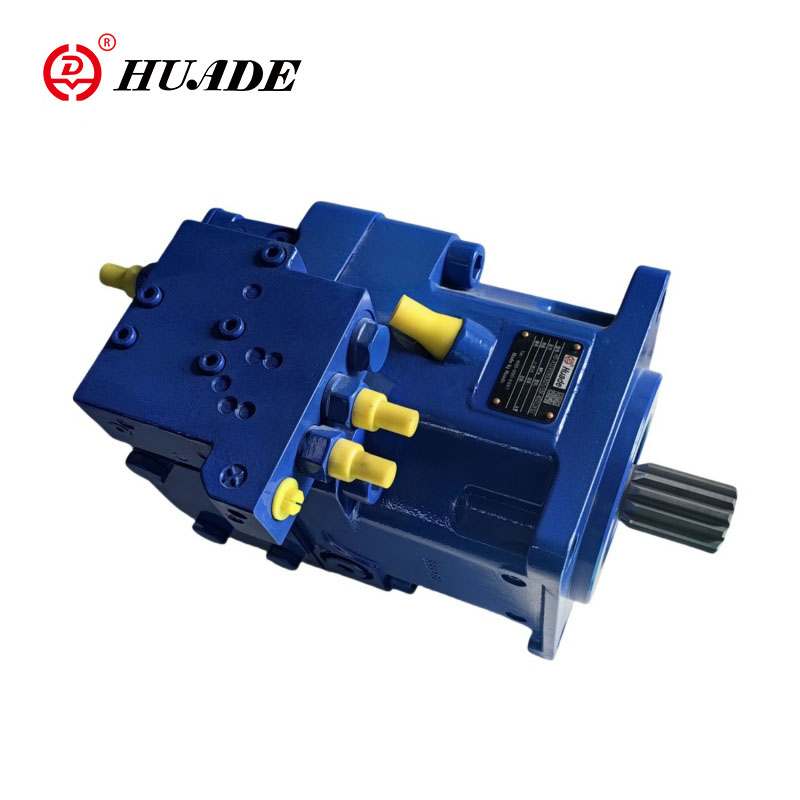

Аксијална клипна променљива пумпа А11ВО

Аксијална клипна варијабилна пумпа марке Хуаде А11ВО се користи за хидростатички пренос у хидрауличним системима отвореног круга. Брзина протока ове аксијалне клипне пумпе је пропорционална брзини преноса и запремини. Подешавањем угла нагибне плоче, брзина протока се може мењати без степена. Пумпа А11ВО може да парира Рекротх-у у перформансама.

Параметар производа аксијалне клипне променљиве пумпе А11ВО

•Распон радног притиска

◇Улаз-----Апсолутни притисак на прикључку С (усисни прикључак)

Верзија без пумпе за пуњење

Пабс мин-------- 0,8 бара

Пабс мак--------- 30 бара

Ако је притисак > 5 бара, питајте Хуаде Хидраулиц.

Верзија са пумпом за пуњење

Пабс мин--------- 0,6 бар

Пабс мак--------- 2 бара

◇Максимална дозвољена брзина (ограничење брзине)

Дозвољена брзина повећањем улазног притиска пабс на усисном прикључку С или на Вг ≤Вг мак

◇Излаз ----Притисак на прикључку А или Б

Називни притисак пН---------- 350 бар

Максимални притисак Пмак ----------400 бар

Номинални притисак: Максимални пројектовани притисак при којем се обезбеђује чврстоћа на замор

Максимални притисак: Макс. радни притисак који је дозвољен краткотрајно (т <1с).

◇Минимални радни притисак

Минимални радни притисак пБ мин је потребан у сервисној линији пумпе у зависности од брзине, угла окретања и помераја (погледајте дијаграм).

◇ Притисак одвода кућишта

Притисак дренаже кућишта на прикључцима Т1 и Т2 може бити максимално 1,2 бар већи од улазног притиска на прикључку С, али не већи од ПЛ абс. мак --------------2 бар.

Потребан је неограничен одводни вод пуне величине директно до резервоара.

◇ Опсег температуре заптивног прстена вратила

ФКМ заптивни прстен вратила је дозвољен за температуре одвода кућишта од -25℃ до +115℃.

• Напомена:

За примену испод -25°Ц, неопходан је НБР заптивни прстен вратила (дозвољени температурни опсег: -40°Ц до +90°Ц).

Наведите НБР заптивни прстен вратила јасним текстом у наруџбини.

Карактеристике производа и примена аксијалне клипне променљиве пумпе А11ВО

Карактеристике:

▶Варијабилна аксијална клипна пумпа дизајна попречне плоче за хидростатичке погоне у хидрауличном систему отвореног кола.

▶ Дизајниран првенствено за употребу у мобилним апликацијама.

▶Пумпа ради у условима самоусисавања, са резервоаром под притиском или са опционом уграђеном пумпом за пуњење (пропелер).

▶Доступан је свеобухватан распон опција управљања које одговарају свим захтевима апликације.

▶Опција контроле снаге је екстерно подесива, чак и када пумпа ради,

▶Пролазни погон је погодан за додавање зупчастих пумпи и аксијалних клипних пумпи до истог, тј. 100/% пролазног погона.

▶Излазни проток је пропорционалан брзини погона и бесконачно променљив између кв мак и кв мин = 0.

апликација:

Хуадеова аксијална клипна варијабилна пумпа А11ВО се широко користи у инжењерским машинама и лакој индустријској опреми, металуршким и рударским машинама гвожђа и челика, бродовима, земаљској опреми цивилног ваздухопловства, нафтним и петрохемијским машинама, грађевинским и пешачким машинама.
