Када радите са хидрауличним системима, избор правог вентила за управљање смером може да учини сву разлику. Регулациони вентил Рекротх 4ВЕ 10 Д постао је поуздан избор за многе индустријске примене, и постоје добри разлози зашто му се инжењери стално враћају.
Шта чини 4ВЕ 10 Д посебним
Рекротх 4ВЕ 10 Д је регулациони вентил са соленоидом који управља протоком хидрауличке течности кроз систем. Замислите то као контролор саобраћаја за уље или друге хидрауличне течности. Када струја тече кроз његове завојнице, вентил помера позицију и преусмерава течност у различите делове ваше машине.
Овај вентил одговара стандарду величине НГ10, који се такође назива ЦЕТОП 5 или ИСО 4401-05. Оно што ово значи у практичном смислу је да може да поднесе озбиљне притиске и брзине протока док се и даље уклапа у стандардне обрасце монтаже које користи већина хидрауличних система.
Бројеви у његовом називу говоре вам важне информације. "4" значи да има четири главна отвора где течност улази и излази. "ВЕ" означава да је то смерни вентил којим управљају соленоиди. "10" се односи на његову номиналну величину, а "Д" описује специфичну конфигурацију калема која одређује како се вентил понаша када је у свом неутралном положају.
Могућности притиска и протока
Једна од истакнутих карактеристика регулационог вентила 4ВЕ 10 Д за Рекротх је његова способност да поднесе висок притисак. Главни радни портови могу управљати до 350 бара, што је око 5.076 ПСИ. То је довољан притисак за обављање захтевних индустријских задатака без знојења.
За капацитет протока, овај вентил може да поднесе између 120 и 160 литара у минути у зависности од специфичне варијанте модела. То је отприлике 32 до 42 галона у минути у америчким мерењима. Овај асортиман вам даје флексибилност да ускладите вентил са потребама вашег система без превелике или премале величине ваших компоненти.
Повратни отвор има доњу границу притиска, обично око 210 бара. Ово је важно јер ако дизајнирате систем, морате да се уверите да ваш повратни вод не ствара превелики притисак. У супротном, можете оштетити опружни механизам вентила или напрегнути кућиште изван граница пројектованих.
Дизајн соленоида са мокрим пиновима
4ВЕ 10 Д користи оно што се зове дизајн соленоида са мокрим иглицама, и ова карактеристика заслужује пажњу. У овој поставци, потисна шипка соленоида седи у хидрауличном уљу уместо да је потпуно затворена од њега.
Овај избор дизајна доноси неколико практичних предности. Хидраулично уље делује као расхладна течност, повлачећи топлоту из електричне завојнице. Ово помаже да соленоид дуже траје и ради поузданије, посебно када често покрећете вентил. Уље такође подмазује покретне делове, што смањује хабање током времена.
Са становишта одржавања, соленоиди са мокрим пиновима су погодни. Можете заменити калем без потребе да испразните хидраулични систем или да провалите у затворене коморе под притиском. Ово штеди време током поправки и смањује шансе за контаминацију ваше хидрауличке течности. Завојница може чак да се ротира за 90 или 360 степени како би се уклопила у уске просторе за инсталацију, што вам даје више могућности приликом монтаже вентила.
Брзина пребацивања и контрола пригушења
Када активирате вентил за контролу смера 4ВЕ 10 Д за Рекротх са једносмерном струјом, он се обично укључује за 45 до 70 милисекунди када се укључи и 35 до 45 милисекунди када се искључи. Ова времена одзива добро функционишу за већину потреба индустријске аутоматизације.
Оно што овај вентил издваја од многих конкурената је његова подесива карактеристика пригушења. Неке верзије вам омогућавају да успорите колико се брзо калем помера приликом промене положаја. Коришћењем подесивих вијака за гас или фиксних отвора, можете продужити време пребацивања на преко 100 милисекунди ако је потребно.
Зашто бисте желели спорији вентил? У системима са великим цилиндрима или великим оптерећењем, тренутне промене смера могу да доведу до скокова притиска који ударају кроз ваше цеви и фитинге. Овај феномен, који се понекад назива и водени чекић, може оштетити компоненте и скратити животни век вашег система. Уграђено пригушивање помаже у изглађивању ових прелаза без потребе за посебним пригушивачима удара у вашим цевоводима.
Вентил може да поднесе до 15.000 циклуса пребацивања на сат, што га чини погодним за производне линије велике брзине где вентил треба да се отвара и затвара више пута током дана.
Конфигурације споол-а и оперативна логика
„Д“ у ознаци 4ВЕ 10 Д се односи на одређени симбол калема, али Рекротх нуди ову платформу вентила са много различитих конфигурација калема. Можете га добити у 4/3 конфигурацијама (четири порта, три позиције) или 4/2 конфигурацијама (четири порта, две позиције), између осталих опција.
Сваки тип калема ствара различите путање протока када је вентил у неутралном или средишњем положају. Неке конфигурације затварају све портове када су без напона, што држи цилиндре на месту. Други повезују пумпу са резервоаром, чиме се пумпа растерећује и штеди енергију. Избор зависи од тога шта ваш систем треба да уради када вентил није активно укључен.
Смерни регулациони вентил 4ВЕ 10 Д за Рекротх долази у верзији са повратном опругом и фиксирањем. Повратни вентили се аутоматски враћају у почетни положај када искључите струју, што је често важно за безбедност. Верзије са задржавањем остају у својој последњој позицији док не пошаљете други сигнал, што боље функционише за апликације у којима морате да држите нешто на месту током нестанка струје.
Електричне спецификације
Овај вентил ради са широким спектром електричних система. Можете га наручити са једносмерним напонима од 12В па све до 230В, или са разним опцијама наизменичног напона. Стандардни ДЦ соленоид троши око 30 до 35 вати снаге.
Електрични прикључци долазе у различитим стиловима, укључујући конекторе који испуњавају ДИН стандарде. Вентил има степен заштите ИП65, што значи да може без проблема да поднесе прашину и прскање воде. Изолација испуњава стандарде ВДЕ класе Ф, тако да је погодна за индустријска окружења где је електрична безбедност важна.
За решавање проблема или рад у хитним случајевима, многе верзије укључују опције ручног заобилажења. Они вам омогућавају да механички пребаците вентил када постављате систем или морате нешто да померите током нестанка струје.
Где се овај вентил користи
4ВЕ 10 Д се појављује у много различитих индустрија јер балансира перформансе и поузданост. У поморским апликацијама, наћи ћете да контролише системе управљања на бродовима, управља крановима који утоварују и истоварују терет и подешавају пропелере променљивог нагиба. Ова окружења захтевају вентиле који могу да раде непрекидно у тешким условима, а Рекротх дизајн добро подноси слани ваздух и вибрације.
Производни погони користе регулациони вентил 4ВЕ 10 Д за Рекротх у алатним машинама, опреми за бризгање и пресама за обликовање метала. Могућност високе фреквенције преклапања чини га корисним за аутоматизовану производњу где се вентил окреће хиљадама пута по смени. Подешавање пригушења помаже у спречавању оштећења од удара на прецизним компонентама у овим машинама.
Грађевинска и мобилна опрема се такође ослањају на ову платформу вентила, иако те апликације често користе мало другачије варијанте оптимизоване за мобилну хидраулику.
Одржавање и чистоћа течности
Као и већини прецизних хидрауличних компоненти, 4ВЕ 10 Д треба чисто уље да би исправно радио. Размак између калема и тела вентила се мери у микрометрима, а честице прљавштине могу прилично брзо да изазову хабање и унутрашње цурење.
Рекротх наводи да хидраулична течност треба да задовољи стандарде чистоће НАС 1638 класе 9. Биће вам потребан добар систем филтрације са бета односом од најмање 75 за честице од 10 микрона. Ово може звучати престрого, али када радите 15.000 циклуса на сат, штета од контаминације се брзо повећава.
Редовно одржавање укључује проверу чистоће течности, проверу цурења и повремену замену комплета заптивки. Комплети заптивки обично садрже девет О-прстенова и долазе са бројевима делова као што је Р961006886 за новије серије. Због дизајна са мокрим пиновима, соленоидну завојницу често можете заменити без већег растављања, што смањује време застоја.
Поређење са другим опцијама
Регулациони вентил 4ВЕ 10 Д за Рекротх се такмичи са вентилима Паркер, Еатон и других великих произвођача у категорији НГ10. Паркерова серија Д3В нуди сличне вредности притиска око 345 бара. Еатонова серија ДГ4В-5 такође ради у упоредивим опсезима притиска, иако се спецификације разликују у зависности од модела.
Оно по чему се Рекротх опција истиче је углавном та интегрисана способност пригушења. Док други произвођачи праве робусне вентиле који реагују, многи не укључују уграђену супресију удара. Ако вам је потребна та функција, мораћете да додате спољне гасове или јастуке вашем систему, што заузима простор и додаје сложеност.

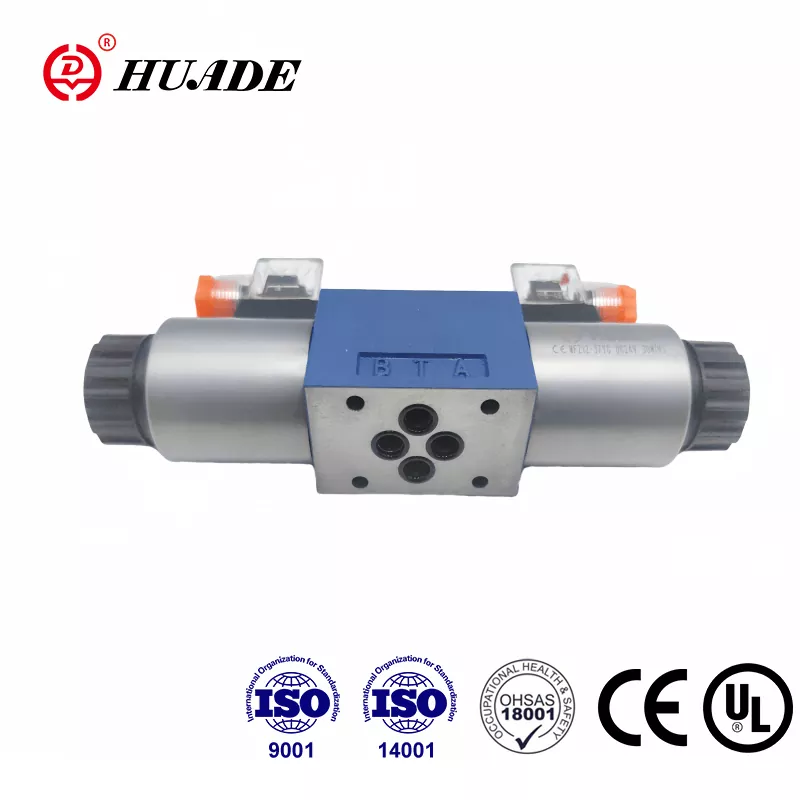

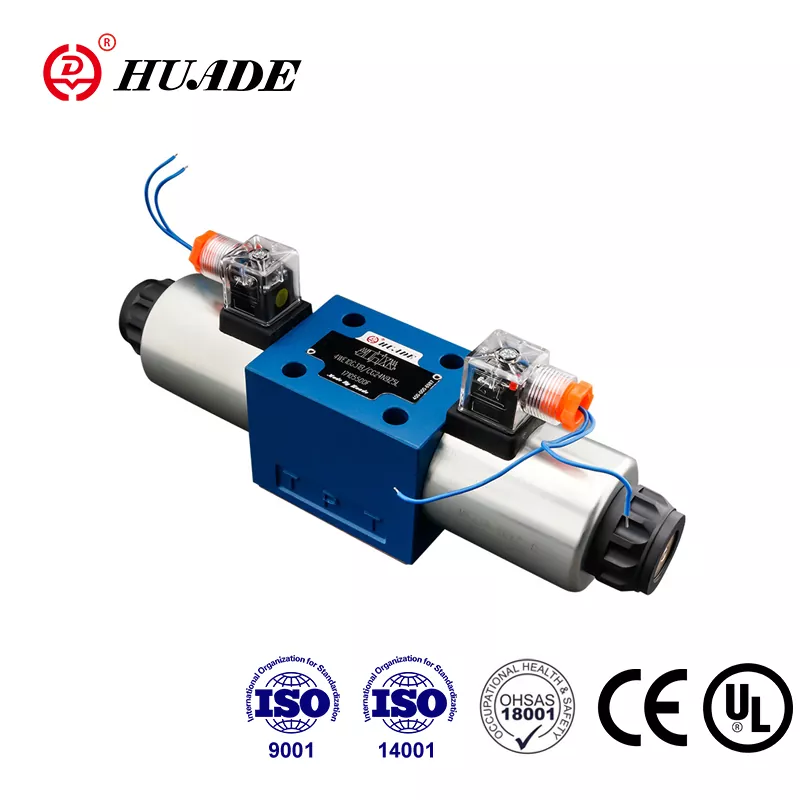

Постоје и компатибилне алтернативе компанија као што је Хуаде које прате исте стандарде за монтажу и нуде ниже цене. Они могу добро да функционишу за мање критичне апликације, али треба пажљиво да упоредите стварне спецификације перформанси, посебно максималне брзине протока и податке о дуготрајној издржљивости.
Разматрање инсталације
4ВЕ 10 Д се монтира на подплочу користећи стандардни ИСО 4401-05 образац. Рупе за вијке су међусобно удаљене 80 пута 32 милиметра, што одговара индустријском стандарду за ову класу величине. Ова стандардизација значи да често можете да мењате вентиле различитих произвођача без редизајнирања вашег колектора или подплоче.
Приликом уградње вентила обратите пажњу на ознаке портова. Порт П се повезује на вашу пумпу, портови А и Б иду на ваш актуатор, а порт Т се враћа у резервоар. Ако их вратите уназад, ваш систем ће радити неправилно и може оштетити опрему.
Регулациони вентил 4ВЕ 10 Д за Рекротх може да ради на температурама околине од минус 15 степени Целзијуса до 70 степени Целзијуса. Температура хидрауличног флуида утиче на време укључивања јер се вискозитет уља мења са температуром. Ако ваш систем ради на екстремној хладноћи или врућини, можда ћете то морати да узмете у обзир у прорачунима времена.
Посебне варијанте за опасне области
За примену у експлозивним атмосферама, Рекротх нуди АТЕКС сертификоване верзије овог вентила. ВЕ...КСЕ серија ради у окружењима Зоне 2 где могу бити присутни експлозивни гасови или прашина, али се то обично не очекују. Серија ВЕ...КСН се носи са условима Зоне 3 са мањим ризиком од експлозије.
Ове варијанте отпорне на експлозију користе посебне дизајне намотаја и заштитна кућишта која спречавају изворе паљења. Ако радите у петрохемијским постројењима, рударским операцијама или платформама на мору, требаће вам ове сертификоване верзије да бисте испунили безбедносне прописе.
Провера будућности вашег система
Како индустријски системи постају све аутоматизованији и повезанији, поседовање дијагностичких могућности постаје вредније. Док је основни 4ВЕ 10 Д једноставан он-офф вентил, Рекротх нуди надограђену платформу под називом 4ВЕХ 10 серија која додаје праћење положаја и електронско подешавање хода.
Ове напредне верзије користе исти проверени дизајн кућишта вентила и калема као и стандардни 4ВЕ 10 Д, али укључују сензоре који вам говоре где се калем налази. Ове повратне информације помажу у предвиђању одржавања и праћењу стања. Ако градите систем који треба да испуни стандарде индустрије 4.0 или захтева сертификацију функционалне безбедности, 4ВЕХ платформа вам даје пут за надоградњу без промене вашег основног дизајна хидрауличног кола.
Прави избор
Регулациони вентил 4ВЕ 10 Д за Рекротх представља чврсту средину између перформанси и практичности. Подноси високе притиске и проток без претераног пројектовања за једноставне примене. Дизајн соленоида са мокрим иглицама чини одржавање једноставним, а функција подесивог пригушења помаже у заштити осетљивих система од хидрауличног удара.
Када наведете овај вентил, уверите се да разумете коју серију добијате. 3Кс и 5Кс серије имају неке разлике у максималним оценама притиска, при чему новије 5Кс верзије достижу 350 бара у поређењу са 315 бара за неке старије варијанте. Ако користите високонапонске калемове као што су 96В или 205В ДЦ, запамтите да морате смањити максимални проток за десет процената да бисте избегли прегревање соленоида.
Кључ дугог века трајања је одржавање одговарајуће чистоће течности и поштовање препоручених стандарда филтрације. Ово није опционо ако желите да вентил достигне свој очекивани радни век. Уз добро управљање течношћу и периодичну замену заптивки, ови вентили могу да испоруче милионе циклуса у индустријској служби.
Било да дизајнирате нови систем или замењујете постојећи вентил, 4ВЕ 10 Д нуди доказану поузданост са довољно флексибилности да се уклопи у многе различите примене. Његов стандардизовани образац монтаже и широк спектар конфигурација калема значе да обично можете пронаћи верзију која одговара вашим потребама без прилагођених модификација.
