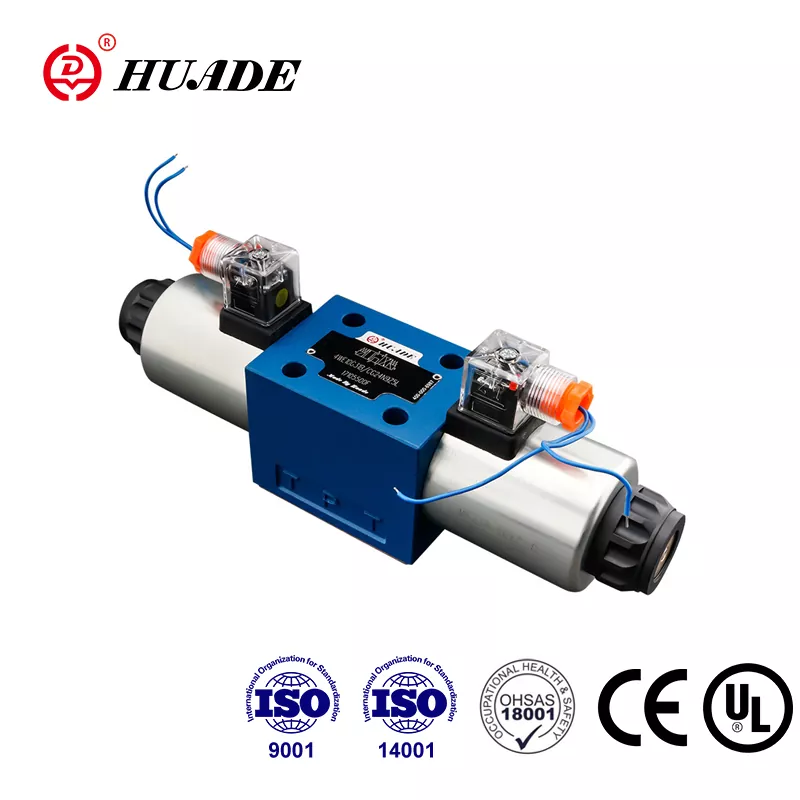

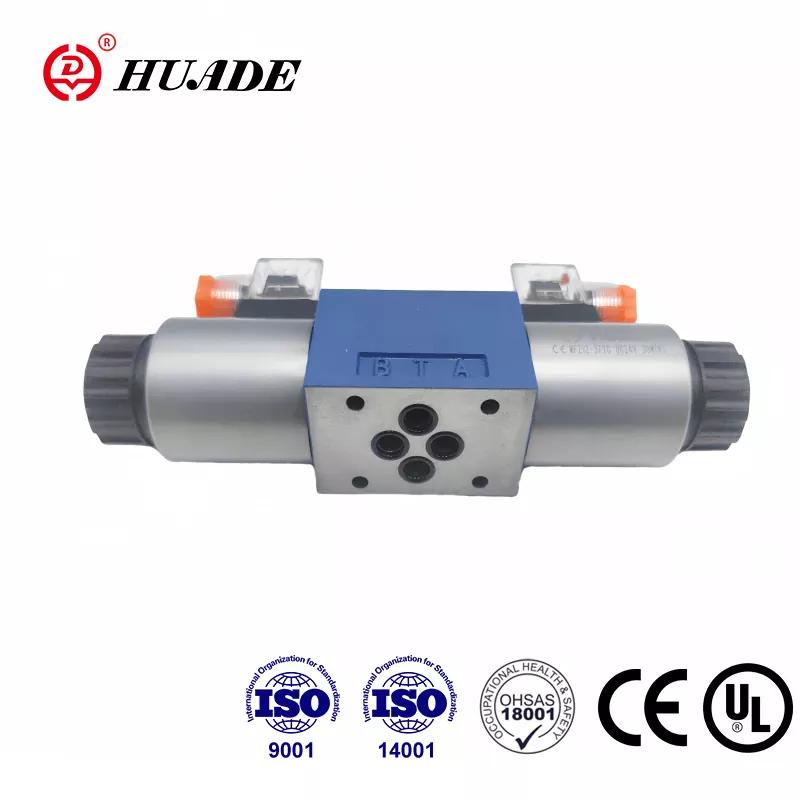

Усмерени контролни вентил 4ВЕ 10 Д за рекротх

Хидраулић Беијинг Хуаде Хидраулић је успостављен 1979. године, сада је развио у велико државно предузеће специјализованог за дизајн, производњу и услугу хидрауличних вентила и опреме. Хуаде® усмерени калемни вентил типа 4Ве 10 д је приступачна алтернатива истом моделу који нуди рекротх. СЕРИЕС СОЛЕНОИДНИХ ДИМЕРАЛНИХ ВЕНТЕРА ПРОСТОРИ СУ ЦЕ и УЛ ЦЕРЕНЦИЈЕ. Вентили ће бити упаковани у стандардне картоне са анти-фалсифитирајућим налепницама. Фабрика је проследила системске потврде о управљању квалитетом, управљање заштитом животне средине и управљање здрављем и заштитом на раду. Хуаде® Хидраулички вентили се широко користе у хидрауличком систему морског управљача, систем дизалица и подесивим хидрауличким системом пропелера пропелера, Хуаде поседује огромну групу купаца у морској индустрији.

Параметар производа у смеру контролне вентил 4ВЕ 10 Д за рекротх

Функција производа у смеру контролне вентил 4ВЕ 10 Д за рекротх

Карактеристике:

▶ Директно управљање са соленоидним вентилом за калем као стандардна верзија

▶ влажни ПИН ДЦ или АЦ соленоиди са уклоњивим завојницама

▶ Савршени обрис

▶ Завојнице се могу заменити без отварања коморе за чврсту притиску

▶ избор било централних или појединачних електричних прикључака

▶ Опционална ручна вожња

▶ Лонг Лифе

▶ Узорци за преношење на ДИН 24 340 Облик А, ИСО 4401 и ЦЕТОП - РП 121Х

Примена:

4Ве 10 Д је соленоидни управљани вентил за учвршћивање. Контролише почетак, заустављање и смер течности.

Функције, одељак о усмереном контролном вентилу 4ВЕ 10 Д за рекротх

Усмјерени вентили у основи садрже кућиште (1), један или два соленоида (2), контролу калема (3) и један или два повратна извора (4). У мировању, калема за контролу (3) одржава се у свом централном или иницијалном положају путем повратних опруга (4) (осим у случају импулсних калега). Управљање калемом (3) управља мокрим ПИН-ом соленоидима (2). Сила соленоида (2) делује на контролној калици (3) и помера је из свог положаја одмора до жељеног крајњег положаја. Ово омогућава слободан проток од П до А и Б до Т или П до Б и А до Т.

На де-енергизирању соленоида (2) контролна калем (3) враћа се на почетни положај повратком пролеће (4).

Опционална ручна превисока вожња (5) Повлачење пемита КОНТРОЛА (3) Померите се без енергију соленоида.

Структура дијаграма нас 10 30б серије

Обавештење о усмереном управљачком вентил 4ВЕ 10

1. Течност се мора филтрирати. Минимална финоћа филтера је 20 ㎛.

2 Резервоар мора бити заптиван и филтер ваздуха мора бити инсталиран на улазу за ваздух

3. Производи без субплинтата приликом напуштања фабрике, ако су вам потребне, наредите посебно.

4. Вијци за причвршћивање вентила морају бити изабрани и користити у складу са параметром наведеним у узорку књиге

5. Грубост површине повезане са вентилом је потребна на 0,8.

6 Површински завршетак парења комада је потребно на 0,01 / 100 мм.
