Босцх Рекротх 4ВЕ 6 Д регулациони вентил представља основну компоненту модерних хидрауличких система. Овај вентил ради као електрично контролисан прекидач правца који говори хидрауличној течности где да иде и када да се креће. Као вентил стандардне величине НГ6, уклапа се у системе широм света захваљујући међународним стандардима који чине да различити брендови раде заједно. Инжењери који треба да упореде добављаче, провере цене или разумеју техничке детаље откриће да овај вентил нуди и поузданост и флексибилност за апликације средњег и високог притиска.
Разумевање основне функције и дизајна
4ВЕ 6 Д вентил контролише хидрауличну течност тако што га пребацује између четири главна прикључка означена П, А, Б и Т. Порт П се повезује са пумпом, портови А и Б се повезују са актуаторима као што су цилиндри, а порт Т враћа течност у резервоар. Вентил ради као електрични прекидач, али за хидраулично уље уместо струје. Када га укључите, течност тече у једном правцу. Када га искључите, проток се зауставља или обрће у зависности од дизајна вентила.
Унутар вентила се налази метални калем који клизи напред-назад унутар прецизно обрађеног отвора. Електромагнет који се зове соленоид гура ову калем када струја тече кроз његов калем. 4ВЕ 6 Д користи оно што инжењери називају дизајном "мокре арматуре", што значи да соленоидни клип лежи директно у хидрауличном уљу. Ово би могло звучати чудно, али заправо чини да вентил траје дуже јер нема гумених заптивки које се троше око покретних делова. Уље такође помаже у хлађењу соленоида и смањује буку током рада.
Када се соленоид искључи, повратна опруга гура калем назад у почетни положај. Овај дизајн са повратном опругом обезбеђује сигурносну функцију јер се вентил аутоматски враћа у познату позицију ако струја нестане. Сила из опруге мора да превазиђе и трење покретних делова и сваки притисак у повратном воду, што постаје важно касније када будемо разматрали ограничења дизајна система.
Тело вентила је у складу са међународним стандардима за монтажу укључујући ИСО 4401-03, ЦЕТОП 3 и ДИН 24340 Форм А. Ови стандарди дефинишу тачну локацију монтажних рупа и прикључака портова. Ова стандардизација значи да Рекротх 4ВЕ 6 Д може физички заменити сличне вентиле Паркер, Еатон или других произвођача без редизајнирања монтажне плоче. За менаџере набавке, ова заменљивост ствара флексибилност ланца снабдевања јер више добављача може обезбедити компатибилне делове током несташица или преговора о цени.
Оцене притиска и капацитет протока
Рекротх 4ВЕ 6 Д смерни контролни вентил подноси озбиљне радне притиске. Главни прикључци П, А и Б могу да раде на притисцима до 350 бара, иако већина техничких докумената наводи стандардни максимум на 315 бара. Да ово ставимо у перспективу, 315 бара је око 4.570 фунти по квадратном инчу, што је отприлике еквивалентно тежини малог аутомобила који притиска површину величине поштанске марке.
Капацитет протока зависи од тога да ли изаберете ДЦ или АЦ соленоид. ДЦ верзије могу да поднесу до 80 литара у минути, док АЦ верзије обично имају максималну брзину од 60 литара у минути. Разлика долази у дизајну електромагнета и томе колико брзо може да помери калем. За референцу, 80 литара у минути могло би напунити каду за око два минута.
Међутим, постоји једна критична граница притиска која многе дизајнере изненади. Т порт, који враћа уље у резервоар, не може прећи притисак од 160 бара. Ово ограничење постоји зато што повратна опруга и сила соленоида морају поуздано да превазиђу притисак који се потискује из повратног вода. Ако притисак у повратној линији постане превисок, калем може да вибрира, не успе да се правилно помери или чак да се помери када треба да мирује. Системи који деле повратне разводнике између више вентила или користе дугачке повратне водове са ограничењима захтевају пажљив прорачун како би се обезбедило да притисак на Т порту остане у границама.
Однос између пада притиска и протока прати предвидљив образац. При максималном протоку од 80 литара у минути, вентил обично ствара око 2,5 бара губитка притиска. Ова енергија се претвара у топлоту, коју хидраулично уље мора однети. Рад константно изнад номиналног протока или притиска захтева додатни капацитет хлађења и можда ће бити потребне посебне компоненте пригушнице да би се одржао прихватљив одзив вентила.
Инжењери који бирају 4ВЕ 6 Д за нове дизајне треба да провере да притисак у повратном воду у систему остаје знатно испод границе од 160 бара са одговарајућом сигурносном маргином. Добро правило оставља најмање 20-30 бара јастука за руковање скоковима притиска током брзог пребацивања вентила или када се више вентила мења истовремено.
Конфигурације споол-а и оперативне варијанте
Симболи слова и бројева утиснути на натписним плочицама вентила описују тачно како течност тече кроз различите позиције. „Д“ у 4ВЕ 6 Д означава специфичан дизајн калема, типично четворосмерну конфигурацију са опругом. У средишњем положају, овај калем блокира и П до Т и А до Б. Када је под напоном, повезује П са А и Б са Т, што би продужило цилиндар. Када је без напона, опруга враћа калем у центар, а цилиндар се зауставља.
Рекротх нуди много различитих симбола калема осим Д типа. Неки повезују све прикључке са резервоаром у средишњем положају за слободно плутајуће актуаторе. Други блокирају све портове како би задржали оптерећење. Избор зависи од тога шта машина треба да уради када је вентил у неутралном положају. Преси ће можда бити потребан центар за држање терета, док би систем за руковање материјалом могао имати користи од пливајућег центра који омогућава актуаторима да се слободно крећу током подешавања.
Тело вентила укључује механизам за ручно преклапање који је обично означен малим дугметом или дугметом. Током покретања или у хитним случајевима, техничари могу да погурају ову опцију да би механички померили калем без електричне енергије. Ова функција се показује од суштинског значаја за пуштање у рад нових система или решавање проблема, пошто можете да проверите механичку функцију независно од електричних контрола.
Неки 4ВЕ 6 Д модели укључују суфикс "ОФ" који указује на дизајн фиксирања. Ове верзије немају повратну опругу, већ уместо тога користе механичке куглице или игле које закључавају калем у било ком положају који му је последњи пут наређен. Кратак електрични импулс помера калем, а затим га задржава без непрекидног напајања. Овај дизајн штеди енергију и смањује топлоту, али захтева додатну пажњу на стабилност притиска у повратној линији јер не постоји сила опруге која помаже да се калем држи у положају.
За апликације где брзо померање вентила ствара ударце притиска, варијанте са меким пребацивањем користе прецизно обликоване жлебове и отворе машински урађене у калем. Ове карактеристике постепено отварају и затварају путеве протока уместо да се тренутно пребацују између позиција. Резултат смањује ефекте воденог удара који временом могу оштетити цеви и спојеве. Стандардно време одзива траје 10 до 20 милисекунди у зависности од типа соленоида и притиска у систему.
Електричне спецификације и ограничења животне средине
Електромагнетни намотаји на 4ВЕ 6 Д регулационом вентилу су направљени за континуирани рад, што значи да могу остати под напоном неограничено без прегревања. При називном напону, пораст температуре завојнице остаје испод 30 степени Келвина, а очекивани животни век прелази 10 милиона циклуса пребацивања. Ова издржљивост чини вентил погодним за аутоматизацију високог циклуса где се вентили могу мењати неколико пута у секунди током дужег периода.
Доступни напони укључују обе ДЦ опције на 12, 24, 96 и 205 волти, плус опције наизменичне струје на 110 и 230 волти. Намотаји толеришу варијације напона од плус или минус 10 процената од номиналног, што помаже вентилу да ради поуздано чак и када напајање варира. Електрични прикључак је у складу са стандардом ЕН 175301-803 за трополне конекторе. Када су правилно спојени, конектори постижу степен заштите ИП65, што значи да су отпорни на прашину и млаз воде из било ког правца.
Једна практична карактеристика коју техничари за одржавање цене је уклоњиви, ротирајући калем. Можете искључити електрични конектор, уклонити соленоидни калем, ротирати га за 360 степени у било који положај који олакшава ожичење и поново га инсталирати без прекидања у хидраулично коло. Ова флексибилност поједностављује инсталацију у уским просторима и омогућава оптимизацију усмеравања жица након што се вентил монтира у систем.
Опсег радне температуре за стандардне заптивке креће се од минус 30 до позитивних 80 степени Целзијуса. Сама хидраулична течност мора да одржава вискозност између 10 и 500 квадратних милиметара у секунди, иако се оптималне перформансе јављају око 25. Вентил је тежак око 1,46 килограма, довољно лаган за лако руковање током инсталације, али довољно тежак да се осећа као значајан и добро направљен.
Важно безбедносно разматрање укључује температуру паљења течности. Најтоплија површина на соленоиду може да достигне 150 степени Целзијуса током непрекидног рада. Хидраулично уље мора имати температуру паљења најмање 50 степени већу од ове, што значи да је тачка паљења најмање 200 степени Целзијуса. Већина минералних хидрауличких уља лако испуњава овај захтев, али синтетичке течности или необичне формулације захтевају проверу пре употребе.
Захтеви за хидрауличну течност и заштита система
Дугорочна поузданост Рекротх 4ВЕ 6 Д регулационог вентила у великој мери зависи од квалитета хидрауличке течности. Прецизни зазори између клизног калема и отвора тела вентила мере само неколико микрометара. Честице контаминације веће од ових зазора узрокују брзо хабање и евентуални квар кроз два различита механизма.
Прво, честице се хватају између калема и отвора, што изазива оно што техничари називају „пријањањем“. Калем се држи на месту и одбија да се помери када му се нареди. Ово у почетку може изгледати повремено јер се честице привремено заглављују, а затим раде слободно, али проблем се неизбежно погоршава како се више честица акумулира. Друго, честице делују као паста за млевење која постепено истроши прецизне површине. Како се зазори отварају, унутрашње цурење се повећава. Ово цурење не само да губи снагу пумпе, већ ствара топлоту која разграђује уље и убрзава хабање заптивки у целом систему.
Рекротх специфицира максимални ниво контаминације као ИСО 4406 класа 20/18/15. Ова класификација подразумева не више од 5.000 честица већих од 4 микрона по милилитру уља, не више од 1.300 честица већих од 6 микрона и не више од 320 честица већих од 14 микрона. Постизање ове чистоће захтева ефикасну филтрацију са бета односом од најмање 75 на 25 микрона.
У пракси, систем филтрације често кошта више током животног века вентила него сам вентил. Елементи филтера захтевају редовну замену, а испитивање анализе уља потврђује да контаминација остаје у границама. Прекид на филтрацији доводи до скупе замене вентила и неочекиваног застоја. Инжењери који дизајнирају нове системе треба да планирају висококвалитетне филтере и планирају одржавање филтера као критичан, а не опциони задатак.
Стандардна течност је минерално хидраулично уље које испуњава ДИН 51524 делове 1, 2 и 3. Вентил такође ради са одређеним синтетичким течностима и мешавинама воде и гликола ако наведете одговарајуће материјале заптивке. Стандардне заптивке од нитрилне гуме добро функционишу са нафтним уљима, али за апликације на високим температурама су потребне заптивке од флуороеластомера, а за течности на бази воде потребна су специјална једињења са ознаком МХ или МТ.
Улога пилот вентила и карактеристике цурења
4ВЕ 6 Д вентил често служи као пилот фаза која контролише веће усмерене вентиле. У овој апликацији, мали 4ВЕ 6 Д мења пилот притисак који помера много већи калем у вентилу главног степена. Главни вентил може да поднесе 600 литара у минути или више, далеко изнад директног капацитета 4ВЕ 6 Д, али користи поуздано пребацивање 4ВЕ 6 Д за доношење контролних одлука.
Када се користи као пилот вентил, перформансе 4ВЕ 6 Д директно утичу на безбедност и одзив целог система високог протока. Свака нестабилност у Т порту пилот вентила или прекомерно унутрашње цурење у пилот вентилу ствара грешке у позиционирању главног степена. Ово чини чистоћу течности и стабилност притиска Т порта још важнијим у апликацијама пилот вентила. Мали пилот вентил у суштини постаје мозак који контролише много моћније тело, тако да одржавање тог мозга здравим захтева додатну пажњу.
Сви вентили типа калема имају неко унутрашње цурење по дизајну. Зазор између калема и отвора мора да омогућава глатко кретање, што значи да не може савршено да заптива као клапни вентил. Нови вентили врло мало пропуштају, обично мање од 0,5 литара у минути при пуном притиску. Како вентил акумулира радне сате и хабање повећава зазоре, цурење се постепено повећава. Ово је нормално и очекивано.
Дизајнери система морају узети у обзир ово унутрашње цурење, посебно у апликацијама које држе оптерећења. Цилиндар који користи 4ВЕ 6 Д за одржавање положаја полако ће се померати како уље цури изнутра кроз вентил. За статичко држање, потребно је додати неповратни вентил који управља пилот или коришћење дизајна калема за држање оптерећења. Праћење стопе цурења током времена такође пружа рано упозорење о хабању. Када цурење премаши ограничења произвођача, замена вентила пре потпуног квара спречава неочекиване кварове.
Поређење конкурентских опција и стратегије унакрсних референци

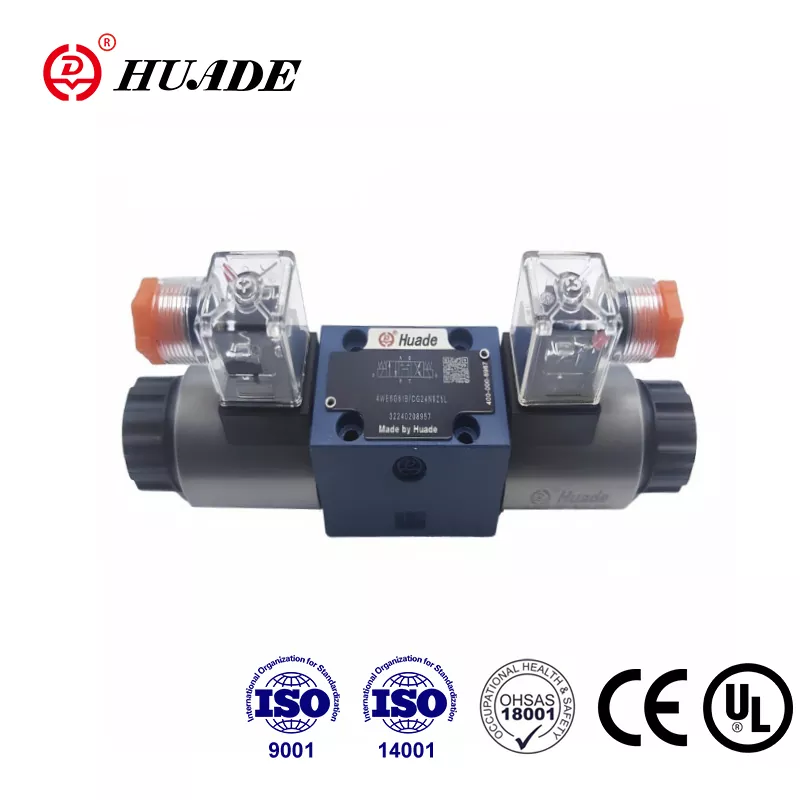

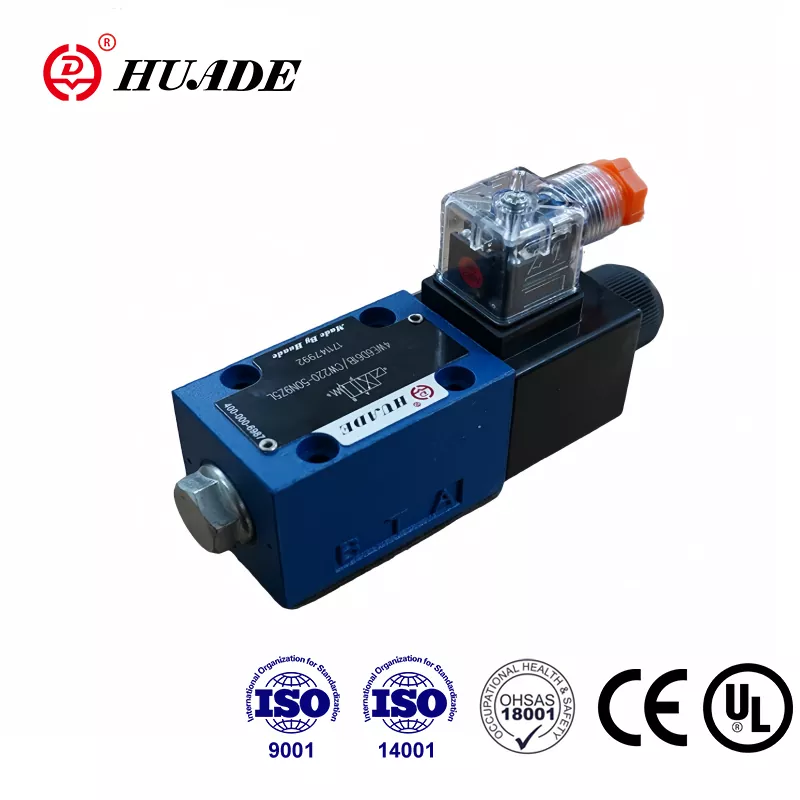

Стандардизација НГ6 значи да неколико великих произвођача нуди заменљиве алтернативе за Рекротх 4ВЕ 6 Д смерни контролни вентил. Разумевање конкурентских опција помаже купцима да преговарају о бољим ценама и одржавају флексибилност ланца снабдевања.
Паркер Ханнифин производи серију Д1ВВ, која се директно надмеће са 4ВЕ 6 Д. Ови вентили испуњавају исте стандарде за монтажу НФПА Д03 и ЦЕТОП 3 са сличним оценама притиска око 345 бара и капацитетом протока до 80 литара у минути. Паркер наглашава прецизну производњу и енергетску ефикасност, нудећи бројне електричне варијанте укључујући АЦ исправљене калемове и дизајне калема са меким пребацивањем.
Еатон Вицкерс производи серију ДГ4В-3, познату по робусној конструкцији погодној за тешке примене. Табеле унакрсних референци потврђују да специфични Рекротх модели као што је 4ВЕ 6 Д са ОФ запорком имају директне Вицкерс еквиваленте као што је ДГ4В-3-2Н. Бренд Вицкерс има јаку репутацију у системима високог притиска, иако су цене често нешто веће од других опција.
Критични детаљ приликом унакрсног референцирања укључује оцене притиска Т порта. Док главне могућности радног притиска остају сличне међу брендовима, ограничења повратног порта значајно варирају. Стандардни Рекротх 4ВЕ 6 Д дозвољава 160 бара на Т порту. Паркер Д1ВВ са АЦ соленоидима дозвољава само повратни притисак од 103 бара, али ДЦ или АЦ исправљене верзије га повећавају на 207 бара. Ако се дизајн вашег система приближи повратном притиску од 160 бара, замена стандардног Паркер АЦ вентила би изазвала кварове због недовољне могућности повратног притиска.
Ова варијација наглашава зашто купци не могу једноставно претпоставити да је механичка заменљивост једнака функционалној еквивалентности. Комплетне спецификације укључујући електрични тип и све оцене притиска морају се подударати пре него што се одобри замена. Одељења набавке треба да одржавају проверену листу унакрсних референци која не приказује само бројеве делова већ и потврђује да критични параметри одговарају захтевима апликације.
Предност стандардизације превазилази само хитне замене. Током фазе пројектовања, инжењери могу одредити „Рекротх 4ВЕ 6 Д или одобрени еквивалент“, а затим одржавати односе са више добављача. Ова конкуренција одржава цене разумне и осигурава да делови остају доступни чак и када се један произвођач суочи са кашњењима у ланцу снабдевања. Кључ је да унапред урадите домаћи задатак да бисте проверили шта се заиста квалификује као еквивалент, а не да откријете некомпатибилност након инсталације.
Прелазак са он-офф: када треба размотрити пропорционалну контролу
Рекротх 4ВЕ 6 Д смерни контролни вентил нуди само бинарни рад. Укључује се у потпуности или потпуно искључује без ичега између. Ово савршено функционише за многе апликације као што су стезање, избацивање делова или једноставни циклуси продужења-увлачења. Међутим, модерна аутоматизација све више захтева променљиву брзину, глатко убрзање и прецизну контролу положаја коју вентили за укључивање-искључивање једноставно не могу да обезбеде.
Пропорционални вентили као што је серија Рекротх 4ВРПЕХ попуњавају ову празнину тако што континуирано варирају проток у пропорцији са електричним улазним сигналом. Уместо да се само укључи или искључи, вентилу се може наложити 25 процената протока, 63 процената протока или било коју другу вредност. Ово омогућава контролу брзине цилиндра током његовог хода, примену меког покретања и заустављања како би се смањила ударна оптерећења и постизање глатког кретања у вишеосним системима.
Серија 4ВРПЕХ задржава исту величину НГ6 и образац монтаже као 4ВЕ 6 Д, што га чини директним путем механичке надоградње. Капацитет протока се креће од 4 до 40 литара у минути у зависности од модела. Вентил укључује уграђену електронику која обрађује контролне сигнале, даје повратну информацију о положају и имплементира софистициране алгоритме управљања. Овај интегрисани електронски дизајн је у оштрој супротности са једноставним електромагнетним пребацивањем 4ВЕ 6 Д.
Повратна информација о положају омогућава контролном систему да провери да је калем заиста померен у наређени положај. Ова контрола затворене петље постиже тачност у делићима милиметра, омогућавајући апликације као што су серво пресе којима је потребна прецизна контрола силе или алатне машине које захтевају глатке контуре. Електрични сигнал повратне спреге такође омогућава дијагностички надзор за откривање хабања или квара пре него што дође до потпуног квара.
Модерни пропорционални вентили укључују дигиталне комуникационе интерфејсе као што је ИО-Линк који их повезују у производна окружења Индустрије 4.0. Вентил постаје паметни сензор који пружа податке о перформансама у реалном времену, предвиђања одржавања и конфигурационе параметре. Ово представља генерацијски скок у односу на основно електрично повезивање 4ВЕ 6 Д смерног регулационог вентила.
Када би требало да изаберете пропорционалну контролу у односу на он-офф контролу? Ако примена укључује било који од ових захтева, пропорционална контрола заслужује озбиљну пажњу: рад са променљивом брзином, глатко убрзање и успоравање, повећање притиска за благи контакт делова, држање положаја без механичких закључавања или интеграција у програмабилне контролере кретања. С друге стране, ако вам је једноставно потребно поуздано пребацивање правца и запремина протока остаје константна током рада, једноставнији и јефтинији 4ВЕ 6 Д остаје бољи избор.
Многи произвођачи машина почињу са он-офф вентилима, а затим накнадно уграђују пропорционалну контролу како се захтеви купаца развијају. Механичка компатибилност чини ову надоградњу релативно једноставном, иако електрична интеграција и подешавање система захтевају додатни инжењерски напор. Планирање могуће будуће надоградње пројектовањем са адекватном електричном инфраструктуром и капацитетом контролног система штеди новац у поређењу са каснијим комплетним редизајнирањем.
Разматрање куповине и реалност ланца снабдевања
Реалне цене за Рекротх 4ВЕ 6 Д усмерени регулациони вентил значајно варирају у зависности од специфичног модела, добављача и услова на тржишту. Нови вентили се обично крећу од 350 до 730 америчких долара у зависности од конфигурације и количине. Количински попусти важе за поруџбине од десет или више јединица, а неки дистрибутери нуде вишеструке цене које смањују цену по јединици за 15 до 25 процената при већим количинама.
Онлине тржишта као што је еБаи наводе нове и половне вентиле по различитим ценама. Док коришћени вентили могу изгледати привлачни за уштеду, историјат и унутрашње стање остају непознати. Пошто се унутрашње цурење повећава са хабањем и мерењем је потребна опрема за испитивање протока, коришћени вентили носе значајан ризик осим ако продавац не обезбеди сертификоване резултате испитивања. За критичне примене, скромне уштеде ретко оправдавају несигурност у погледу поузданости.
Овлашћени дистрибутери као што је [БуиРекротх.цом](хттп://буирекротх.цом/) одржавају залихе уобичајених конфигурација са типичним роком испоруке од 28 радних дана за стандардне моделе. Ово представља отприлике шест недеља, што изгледа дуго за тако стандардну компоненту, али одражава текуће притиске у глобалном ланцу снабдевања који утичу на цео сектор индустријске аутоматизације. Мање уобичајене конфигурације вентила или посебне опције као што су премази отпорни на корозију могу продужити рок испоруке на 12 недеља или више.
Ова времена испоруке стварају праве изазове планирања за произвођаче опреме и одељења за одржавање. Наручивање вентила након што је дизајн машине завршен ризикује одлагање целог пројекта ако испорука траје дуже од очекиваног. Слично томе, операције одржавања треба да складиште критичне резервне делове уместо да чекају хитне налоге током кварова. Финансијски трошкови залиха морају бити у равнотежи са много већим трошковима застоја у производњи док се чекају делови.
Међународна испорука додаје још један слој сложености. Хидраулички вентили се квалификују као стандардна индустријска роба без посебних извозних ограничења, али трошкови испоруке и време царињења значајно варирају у зависности од дестинације. Наручивање од регионалних дистрибутера уместо слања директно из Немачке често обезбеђује бржу испоруку и једноставнију логистику упркос евентуално вишим јединичним ценама.
Укупни трошак власништва превазилази набавну цену. Рад на инсталацији, интеграцијски инжењеринг, време пуштања у рад и текуће одржавање доприносе трошковима током животног века. Најважније је да систем филтрације потребан за одржавање одговарајуће чистоће уља често кошта више од десет година од вишеструке замене вентила. Занемаривање филтрације ради уштеде краткорочних трошкова доводи до прераног квара вентила, стварајући много веће дугорочне трошкове.
Купци фокусирани само на најнижу набавну цену често касније стварају скупе проблеме. Комплетна процена узима у обзир поузданост добављача, квалитет техничке подршке, доступност резервних делова и услове гаранције уз цену. Успостављање односа са више одобрених добављача обезбеђује отпорност на неочекиване поремећаје у снабдевању уз одржавање стандарда квалитета.
Захтеви за одржавање и приступ за решавање проблема
Стандардни каталози производа за 4ВЕ 6 Д усмерени регулациони вентил пружају спецификације и димензије, али им посебно недостају детаљне процедуре одржавања или водичи за решавање проблема. Произвођачи обично сматрају ово оперативно знање техничком експертизом која захтева посебну сервисну документацију.
Рекротх и ХИДАЦ објављују свеобухватне сервисне приручнике који покривају процедуре растављања, спецификације ограничења хабања, препоручене резервне делове и дијагностичке дијаграме тока. Ови приручници нису бесплатно доступни, али их је потребно купити или се дају купцима који заврше званичне курсеве обуке. Ова политика штити знање произвођача, истовремено осигуравајући да особље које обавља одржавање има одговарајућу обуку.
За тимове за одржавање, то значи да се не можете ослањати само на информације из каталога да бисте дијагностиковали проблеме или планирали поправке. Успостављање контакта са групом за техничку подршку произвођача пре него што се појаве проблеми штеди време у хитним случајевима. Многи дистрибутери нуде програме обуке који покривају више типова вентила и пружају практично искуство са процедурама растављања и тестирања.
Уобичајени задаци одржавања укључују замену соленоида, обнављање заптивке и чишћење калема. Дизајн мокре арматуре омогућава замену намотаја без отварања хидрауличке шупљине ротацијом завојнице за 90 степени и подизањем. Ова петоминутна процедура не захтева дренажу течности или смањење притиска система. Нове заптивке и очишћени калем могу вратити као нове перформансе вентилима који показују повећано унутрашње цурење, под условом да хабање није отворило зазоре изван спецификације.
Дијагностиковање проблема са вентилима систематично избегава губитак напора на насумичној замени делова. Ако вентил не успе да се помери, прво проверите да струја стиже до завојнице са одговарајућим напоном. Проверите отпор намотаја помоћу омметра да бисте потврдили да намотај није изгорео. Ако прођу електричне провере, хидраулички проблеми постају сумњиви. Контаминирано уље је можда проузроковало заглављивање калема, што захтева растављање и чишћење. Низак доводни притисак може да обезбеди недовољан пилотски притисак за померање калем против сила оптерећења.
Електрична испитивања захтевају познавање спецификације отпора намотаја, која се појављује у детаљним подацима, али не и у основним каталозима. Типични ДЦ калемови имају 15 до 40 ома у зависности од напона. АЦ калемови показују много мањи отпор, често 5 до 15 ома, пошто се за ограничавање струје ослањају на индуктивност, а не на чист отпор. Отворено коло указује на изгорели калем, док веома низак отпор указује на кратки спој намотаја.
Смернице за апликације у стварном свету
Индустријске пресе представљају класичну примену за 4ВЕ 6 Д регулациони вентил. Вентил контролише продужетак цилиндра да примени силу притиска и повлачење за отпуштање. Вентил за смањење притиска ограничава максималну силу, док смерни вентил једноставно командује смером. Ова једноставна контрола је довољна за многе операције пресовања где сила и брзина остају константне.
Машине за бризгање користе вишеструке усмерене вентиле укључујући 4ВЕ 6 Д моделе за контролу стезних цилиндара, клинова за избацивање и повлачења језгра. Ове функције захтевају поуздану контролу правца са минималним цурењем како би се избегли проблеми са квалитетом делова. Способност вентила да ради на 315 бара прилагођава се високим силама стезања потребним за велике калупе.
Мобилна хидраулична опрема попут багера и дизалица користи вентиле за усмеравање у целом систему. 4ВЕ 6 Д често служи као пилот вентил који доводи пилот притисак до много већих главних контролних вентила у конзоли оператера. Ова архитектура омогућава руковаоцу да контролише лако и брзо реагује, док главни вентили управљају тешким протоком који покреће цилиндре стреле, стреле и кашике. Компактна величина НГ6 се лако уклапа у колекторе пилот вентила који служе за више функција.
Аутоматизација монтажне линије често користи 4ВЕ 6 Д вентиле за операције преноса делова, стезања и пресовања. Брзо време одзива подржава брзину циклуса од неколико операција у минути. Дуг животни век се показао важним јер квар вентила на аутоматизованој линији зауставља производњу што утиче на више низводних станица.
Свака од ових апликација захтева пажњу на специфичне детаље изван основних спецификација. Контроле притиска захтевају пажљиво димензионисање вентила за смањење притиска да би заштитили алат. Машине за калуповање захтевају решавање великих топлотних оптерећења услед непрекидног циклуса. Мобилна опрема суочава се са ударима, вибрацијама и екстремним температурама које изазивају поузданост вентила. Аутоматизованим системима је потребна интеграција са програмабилним контролерима и сигурносним круговима. 4ВЕ 6 Д пружа способну основу, али успева само када комплетан дизајн система одговара овим захтевима специфичним за апликацију.
Доношење одлуке о избору
Избор Рекротх 4ВЕ 6 Д усмереног вентила почиње провером да ли испуњава основне захтеве. Притисак у систему мора остати на или испод 350 бара, потражња за протоком не би требало да прелази 80 литара у минути за ДЦ соленоиде или 60 литара у минути за АЦ верзије, а притисак у повратној линији мора остати испод 160 бара укључујући скокове притиска.
Електричне спецификације морају бити усклађене са доступним изворима напајања. Док је 24-волтна једносмерна струја постала скоро универзална у модерним индустријским контролама, старија опрема може захтевати верзије од 110 или 230 волти наизменичне струје. Потврдите да толеранција напона остане унутар плус или минус 10 процената да бисте избегли проблеме са поузданошћу у објектима са маргиналним квалитетом електричне енергије.
Одабир материјала за заптивање одређују услови околине. Стандардна нитрилна гума ради од негативних 30 до позитивних 80 степени Целзијуса са нафтним уљима. Примене на високим температурама изнад 80 степени захтевају заптивке од флуороеластомера. Течности на бази воде захтевају специфичне заптивке које су отпорне на различите хемијске средине. Слично томе, проверите да ли хидраулична течност испуњава стандарде ДИН 51524 или се консултујте са произвођачем у вези са алтернативним течностима.
Разматрања о монтажи укључују и интерфејс вентила и оријентацију соленоида. Уверите се да површина за монтажу обезбеђује равну заптивну раван са одговарајућим моментом завртња и О-прстеновима. Планирајте електричну путању да бисте искористили предност ротационог соленоида, позиционирајући конектор тамо где је ожичење погодно и заштићено од механичких оштећења.
Одлука између стандардне верзије са повратном опругом и фиксирања зависи од радног циклуса и доступности енергије. Запорни вентили штеде енергију у апликацијама где се положај вентила ретко мења и морају да издрже дуже време. Повратни вентили са опругом пружају јасније начине квара јер их губитак снаге враћа у дефинисано безбедно стање.
За апликације које захтевају променљиву контролу брзине, глатко убрзање или повратну информацију о положају, ограничења 4ВЕ 6 Д постају очигледна. Ово сигнализира када треба размотрити пропорционалне вентиле упркос већој цени и сложености. Одлука често зависи од тога да ли је апликацији заиста потребна модулација или да ли он-офф контрола са одговарајућим дизајном кола постиже тражене резултате.
Осим самог вентила, успех зависи од правилног дизајна система. Димензионирајте хидраулични агрегат тако да обезбеди адекватан проток при потребном притиску уз разумну производњу топлоте. Инсталирајте филтрацију која испуњава захтеве ИСО 4406 класе 20/18/15. Дизајнирајте повратне водове да минимизирате противпритисак на Т порту. Укључите заштиту од растерећења притиска и правилно испирање система током почетног покретања да бисте уклонили контаминацију склопа.
Закључак и стратешке препоруке
Регулациони вентил Рекротх 4ВЕ 6 Д остаје индустријски стандард из добрих разлога. Његова способност високог притиска, стандардизовани интерфејси и доказана поузданост чине га добрим избором за хидрауличне системе средњег и високог притиска који захтевају поуздану контролу правца. Глобално прихватање стандарда за монтажу НГ6 обезбеђује флексибилност ланца снабдевања преко више квалификованих добављача.
Међутим, успешна примена захтева поштовање ограничења вентила и одржавање хидрауличког окружења које му је потребно. Ограничење притиска на Т порту од 160 бара није предлог, већ чврста граница која узрокује кварове када се прекорачи. Инжењери морају пажљиво анализирати динамику повратног вода, посебно у системима са више вентила који деле заједничке повратне гране.
О чистоћи хидрауличке течности се подједнако не може преговарати. Испуњавање стандарда ИСО 4406 класе 20/18/15 захтева улагање у одговарајућу филтрацију и стално одржавање. Ово представља највећи животни трошак повезан са вентилом и заслужује одговарајући буџетски приоритет. Уштеда новца на филтрацији ствара много веће трошкове кроз превремену замену вентила и неочекиване застоје.
Коришћење предности стандардизације значи одржавање одобрених листа референци са верификованим спецификацијама. Механичка заменљивост НГ6 вентила међу брендовима обезбеђује отпорност ланца снабдевања само када су замене технички потврђене, а не претпостављене. Обратите посебну пажњу на оцене притиска Т порта када упоређујете алтернативе.
За нове дизајне машина, размотрите да ли он-офф контрола заиста задовољава тренутне и будуће потребе. 4ВЕ 6 Д добро служи у апликацијама где је промена смера и константан проток довољни. Када променљива брзина, глатко кретање или интегрисана дијагностика постану захтеви, технологија пропорционалних вентила пружа могућности вредне додатне инвестиције.
Вентил представља зрелу технологију са јасним разумевањем могућности и ограничења. Успех долази од поштовања тих граница, правилног одржавања хидрауличког окружења и усклађивања могућности вентила са захтевима апликације. Ако се правилно користи, 4ВЕ 6 Д регулациони вентил обезбеђује године поузданог рада у захтевним индустријским применама.
