Када радите са хидрауличним системима, разумевање сваке компоненте је важно. Неповратни вентил РВП 30 истиче се као поуздано решење за контролу протока течности у једном правцу. Овај хидраулични неповратни вентил, произведен од стране ХИДАЦ-а, постао је стандардни избор у индустријским и мобилним машинама.
Шта је контролни вентил РВП 30?
Неповратни вентил РВП 30 је регулациони вентил монтиран на колектору дизајниран за системе хидрауличног уља. Омогућава да течност слободно тече од прикључка Б до прикључка А док потпуно блокира сваки обрнути ток. Ова једносмерна контрола протока је неопходна у многим хидрауличким апликацијама где спречавање повратног тока штити пумпе и одржава притисак у систему.
РВП 30 користи дизајн са опругом од каљеног челика. Када притисак течности из Б порта премаши силу опруге, вентил се отвара и пропушта течност да прође. Када притисак опадне или покуша да обрне смер, опруга гура клип назад на седиште, стварајући заптивку од метала до метала која спречава било какво цурење.
Овај неповратни вентил прати ДИН ИСО 1219 стандарде и посебно је дизајниран за монтажу директно на хидрауличне разводнике или монтажне плоче. Компактан дизајн штеди простор у поређењу са инлине неповратним вентилима, чинећи РВП 30 идеалним за системе где је простор за инсталацију ограничен.
Техничке спецификације које су важне
Неповратни вентил РВП 30 подноси захтевне услове са спецификацијама које испуњавају индустријске захтеве. Вентил ради на максималном радном притиску од 350 бара, што је приближно 5000 пси. Ова оцена притиска чини РВП 30 погодним за хидрауличне кругове високог притиска који се обично налазе у тешкој опреми.
Капацитет протока достиже до 600 литара у минути или око 150 галона у минути. Ова висока брзина протока значи да неповратни вентил РВП 30 може да поднесе значајне количине течности без стварања превеликог пада притиска. Стандардни притисак пуцања је 0,5 бара, мада постоје опције за 0,05 до 4,5 бара у зависности од потреба примене. Нижи притисци пуцања омогућавају лакше отварање вентила, док већа подешавања обезбеђују боље заптивање против повратног тока.
Тело вентила је направљено од угљеничног челика са фосфатом или цинком за отпорност на корозију. Сама кука користи каљени и полирани челик за издржљивост. Стандардне заптивке су ФКМ флуороеластомер, који подноси температуре од негативних 20 степени Целзијуса до позитивних 80 степени Целзијуса. Неке верзије проширују доњи опсег на негативних 30 степени Целзијуса.
РВП 30 је тежак око 10,3 килограма и повезује се преко портова са навојем величине 1,5 инча НПТФ, БСПП или САЕ О-прстенова. Шема за монтажу користи четири вијка и може се инсталирати у било којој оријентацији без утицаја на перформансе.
Како контролни вентил РВП 30 функционише у стварним апликацијама
Разумевање где се неповратни вентил РВП 30 уклапа помаже да се разјасни његова вредност. Једна уобичајена примена је заштита пумпе. Када се хидраулична пумпа искључи, течност може покушати да тече уназад кроз пумпу. Овај обрнути ток може оштетити компоненте пумпе или дозволити да притисак у систему нагло опадне. Постављање РВП 30 на излаз пумпе спречава овај повратни ток и штити пумпу од оштећења.
Акумулаторска кола такође имају користи од неповратног вентила РВП 30. Акумулатори чувају течност под притиском за брзо отпуштање када је то потребно. Неповратни вентил одржава притисак у акумулатору спречавајући течност да тече назад у главни систем када притисак падне. Ово чува ускладиштену енергију на располагању за следећи радни циклус.
Мобилне машине као што су багери и утоваривачи користе РВП 30 у свим својим хидрауличним системима. Ове машине раде у тешким условима са константним вибрацијама и различитим оптерећењима. Заптивка од метала до метала неповратног вентила одржава нулто цурење чак и када се компоненте загреју током тешке употребе. Ова поузданост смањује време застоја за око 20 до 30 процената у поређењу са системима који користе неповратне вентиле нижег квалитета.
Производне производне линије укључују неповратни вентил РВП 30 у пресе, машине за бризгање и аутоматизовану опрему за монтажу. Брзо време одзива вентила и низак пад притиска помажу овим системима да раде глатко без трошења енергије. Исти принципи се примењују у системима за контролу нагиба ветротурбина и поморској опреми где се поузданост не може угрозити.
Карактеристике пада притиска
Сваки вентил ствара неки отпор протоку, који се показује као пад притиска. Неповратни вентил РВП 30 минимизира овај губитак енергије кроз свој модернији унутрашњи дизајн. При 100 литара у минути пад притиска мери око 0,5 бара. Ово се повећава на приближно 1,2 бара при 200 литара у минути и достиже око 4,8 бара при максималном протоку од 600 литара у минути.
Ове вредности пада притиска су релативно ниске за неповратни вентил ове величине и капацитета. Мањи пад притиска значи мање трошења енергије као топлоте и ефикаснији рад система. Однос између брзине протока и пада притиска није линеаран, при чему пад притиска расте брже при већим брзинама протока због турбуленције и трења.
Дизајнери система могу да користе ове бројке о паду притиска како би на одговарајући начин израчунали укупне губитке система и величину пумпи. Неповратни вентил РВП 30 минимално доприноси укупној неефикасности система, што је важно када се оптимизује потрошња енергије у великим индустријским инсталацијама.
Упоређивање РВП 30 са Алтернативама
Тржиште хидрауличних вентила нуди многе опције неповратних вентила. Неповратни вентил РВП 30 се првенствено такмичи у поузданости и перформансама, а не у цени. Босцх Рекротх производи сличне вентиле са упоредивим притиском и протоком, понекад са могућностима електронског надзора које су привлачне за аутоматизоване системе. Паркер Ханнифин нуди неповратне вентиле који су нешто лакши и лакши за интеграцију у компактне дизајне.
Кинески произвођачи попут Хуадеа производе неповратне вентиле који одговарају спецификацијама РВП 30 по ценама нижим од 30 до 50 процената. Ове алтернативе испуњавају стандарде ИСО сертификата и добро функционишу у апликацијама где су буџетска ограничења важнија од наслеђа бренда. Компромис обично укључује мање свеобухватну техничку подршку и потенцијално краћи радни век у екстремним условима.
Еатон Вицкерс неповратни вентили обезбеђују добру компатибилност са САЕ стандардним компонентама и одржавају широку доступност кроз дистрибутивне мреже. Неповратни вентил РВП 30 се разликује по ХИДАЦ-овој инжењерској прецизности и 150-годишњем прорачуну средњег времена до квара. Ова пројекција дуговечности долази из опсежног тестирања и података са терена из хиљада инсталација.
За апликације које захтевају апсолутну поузданост, као што су нафтне платформе на мору или критични производни процеси, РВП 30 оправдава своју премиум цену. За општу индустријску употребу са редовним приступом одржавању, јефтиније алтернативе могу обезбедити адекватне перформансе.
Смернице за инсталацију
Правилна инсталација осигурава да неповратни вентил РВП 30 ради како је пројектован. Површина за монтажу мора бити равна унутар 0,01 милиметара на 100 милиметара и глатка до завршне обраде површине од 0,8 микрометара или боље. Ове спецификације спречавају цурење око тела вентила и обезбеђују равномерну дистрибуцију оптерећења преко монтажних вијака.
Тип нити мора да одговара системским везама, било да су НПТФ, БСПП или САЕ. Коришћење погрешног стандарда навоја може довести до унакрсног увлачења навоја или неправилног заптивања. Нанесите заптивач за навоје прикладан за хидрауличне системе, избегавајући производе који могу контаминирати течност или деградирати под притиском.
Завртњи за монтажу треба да буду степена 10.9 или еквивалентни и затегнути попречно на вредности обртног момента наведене у приручнику за инсталацију ХИДАЦ-а. Неравномерно затезање може искривити монтажну површину и створити путеве цурења. Неповратни вентил РВП 30 се може инсталирати у било којој оријентацији јер користи притисак опруге, а не гравитацију за заптивање.
Филтрација узводно је критична за дуговечност вентила. Систем би требало да филтрира честице до 20 микрометара или мање да би задовољио ниво чистоће по ИСО 4406 од 21/19/16 специфициран за РВП 30. Контаминација је водећи узрок квара неповратног вентила, са честицама које спречавају да шајкача правилно заптива или зарезује заптивне површине.
Након инсталације, испустите сав ваздух из система пре него што примените пуни притисак. Заробљени ваздух може изазвати неправилан рад вентила и претерану буку. Тестирајте неповратни вентил притиском из оба смера да бисте потврдили да се слободно отвара у правцу напред и да потпуно затвара против обрнутог тока.
Одржавање и решавање проблема
Неповратни вентил РВП 30 захтева минимално одржавање када ради у складу са спецификацијама. Интервали инспекције од 1000 до 2000 радних сати су типични за индустријску примену. Током инспекције, проверите да ли има спољног цурења око тела вентила и монтажне површине. Свако видљиво цурење указује на хабање заптивке или неправилну инсталацију.
Тестирањем притиска пуцања се повремено потврђује да опруга није ослабила или да се кука није истрошила. Ако се притисак пуцања значајно повећао, унутрашња контаминација може спречити потпуно отварање вентила. Ако се притисак пуцања смањио, може доћи до замора опруге или деградације заптивке.
Најчешћи проблем са неповратним вентилом РВП 30 је заглављивање чахуре, где вентил не може да се отвори или затвори како треба. Ово обично настаје услед задржавања контаминације између отвора и седишта. Испирање система чистом хидрауличном течношћу често решава мање лепљење. Озбиљна контаминација захтева растављање вентила и чишћење или замену комплета заптивки.
ХИДАЦ обезбеђује комплете заптивки посебно за РВП 30, укључујући све О-прстенове и помоћне прстенове. Замена заптивки обично траје мање од сат времена са основним ручним алатима. Број дела комплета заптивки за ФКМ заптивке је СЕАЛ КИТ 30ФКМ. Увек користите оригиналне ХИДАЦ комплете заптивки или проверене еквиваленте да бисте одржали перформансе вентила.
Рад неповратног вентила РВП 30 изван његовог температурног опсега може оштетити заптивке и изазвати цурење. ФКМ заптивке раде са већином хидрауличних примена минералних уља, али некомпатибилне течности попут одређених синтетичких уља могу уместо тога захтевати НБР заптивке. Увек проверите компатибилност течности пре инсталације.
Где купити контролни вентил РВП 30
Опције куповине за неповратни вентил РВП 30 укључују овлашћене дистрибутере и добављаче на мрежи. Званични сајт ХИДАЦ-а омогућава директно наручивање ознаке модела РВП-30-01.Кс са испоруком за 2 до 4 недеље широм света. Ово обезбеђује аутентичне компоненте са пуном гаранцијом произвођача и приступом техничкој подршци.
Индустријски добављачи као што су МРОстоп и Мотион Индустриес имају на лагеру неповратни вентил РВП 30 по цени од око 600 до 850 америчких долара за стандардне конфигурације. Ови дистрибутери често одржавају залихе за тренутну испоруку, што помаже када су замена вентила потребна брзо како би се смањило време застоја.
Онлине тржишта укључујући еБаи наводе нове РВП 30 вентиле различитих продаваца. Цене се крећу од приближно 593 до 857 долара у зависности од продавца и специфичне конфигурације модела. Програми заштите купаца смањују ризик приликом куповине путем ових канала, иако је провера репутације продавца и даље важна.

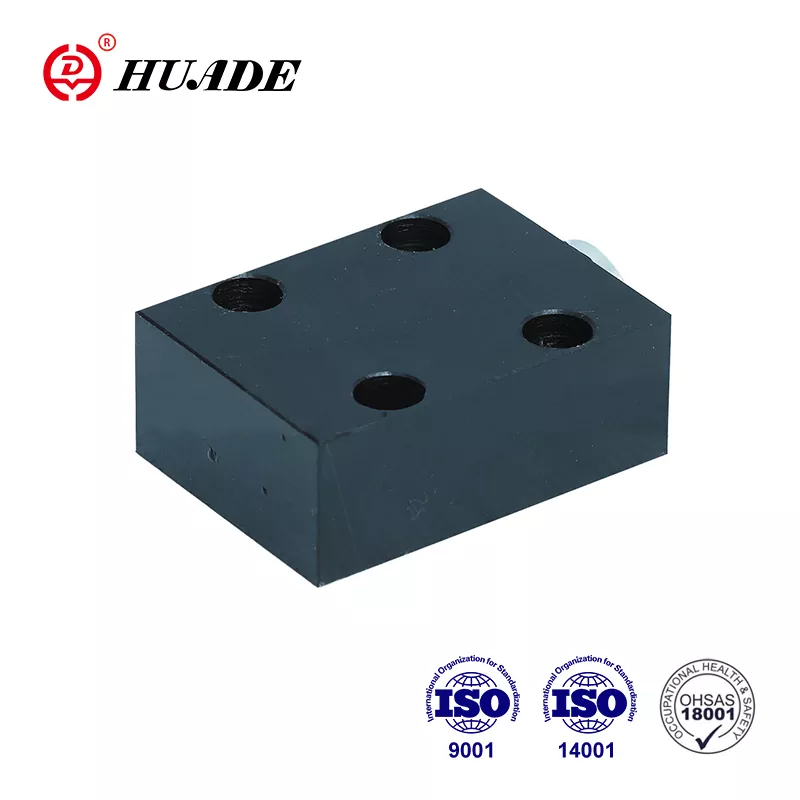

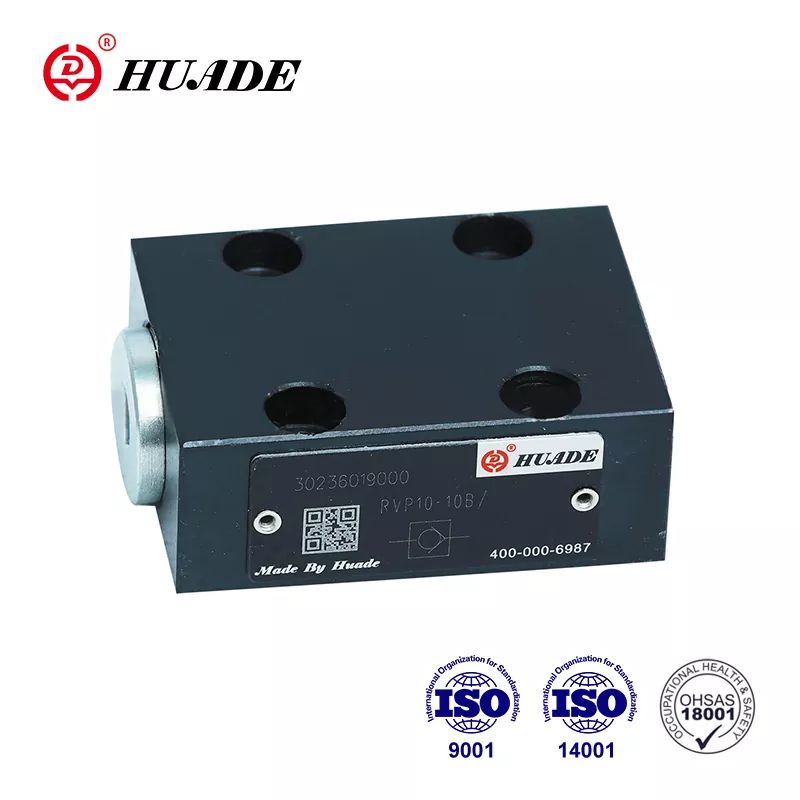

За купце који разматрају алтернативне трошкове, Алибаба повезује купце са произвођачима као што је Хуаде који производе неповратне вентиле компатибилне са РВП 30. Цене су обично 30 до 50 процената ниже од ХИДАЦ оригиналних са минималним количинама наруџбине од 1 до 10 комада. Рок испоруке од 1 до 2 недеље и једногодишња гаранција су стандардни. ССЛ шифровање плаћања штити трансакције.
Када упоређујете изворе, узмите у обзир укупне трошкове укључујући испоруку, услове гаранције и доступност техничке подршке. Неповратни вентил РВП 30 са овлашћених канала укључује документацију, ЦАД датотеке за дизајн система и приступ ХИДАЦ инжењерима за питања о примени. Ове услуге додају вредност изван саме компоненте.
Економска разматрања
Неповратни вентил РВП 30 представља умерену инвестицију у комплетан хидраулични систем. Типична цена од 500 до 800 евра позиционира га као премиум компоненту у поређењу са економичним алтернативама. Овај трошак је оправдан дугим радним веком вентила и перформансама без цурења, што смањује губитак течности и спречава контаминацију.
Повраћај инвестиције долази првенствено од смањења времена застоја и трошкова одржавања. Системи који користе РВП 30 доживљавају мање непланираних искључења због квара вентила. Заптивка од метала до метала елиминише постепено цурење које може контаминирати системе и оштетити низводне компоненте. Током типичног века инсталације од 5 до 10 година, ове уштеде често премашују почетну разлику у цени у односу на јефтиније неповратне вентиле.
Енергетска ефикасност такође доприноси економској вредности. Карактеристике ниског пада притиска Неповратног вентила РВП 30 значе да се мање снаге пумпе троши на гурање течности кроз вентил. У великим системима који раде непрекидно, ова уштеда енергије може износити хиљаде долара годишње.
Трошкови одржавања остају ниски јер РВП 30 користи стандардне комплете заптивки и захтева само основне алате за сервис. Заменски делови остају доступни од ХИДАЦ-а и дистрибутера чак и за вентиле инсталиране пре деценија. Ова дугорочна доступност делова штити улагање у опрему и смањује ризик од застарелости.
Будући трендови и дигитална интеграција
Индустрија хидрауличних компоненти постепено укључује сензоре и дигитални надзор. Док је тренутни контролни вентил РВП 30 чисто механички уређај, будуће верзије могу укључивати сензоре притиска или мониторе протока интегрисане у тело вентила. Ови додаци би омогућили предиктивно одржавање откривањем деградације перформанси пре него што дође до потпуног отказа.
Иницијативе Индустрије 4.0 потичу већу повезаност између хидрауличних компоненти и контролних система. Паметна верзија РВП 30 могла би да саопшти свој статус централном систему за надзор, упозоравајући оператере када је потребно одржавање или када услови рада премаше пројектована ограничења. Овај развој је у складу са ширим трендом ка одржавању заснованом на стању, а не временским интервалима сервисирања.
Упркос овим технолошким могућностима, основни дизајн неповратног вентила РВП 30 ће вероватно остати непромењен. Механизам са опругом се доказао током деценија рада у безброј апликација. Било која дигитална побољшања би пре допунила него заменила основну механичку функцију.
Прави избор
Избор неповратног вентила РВП 30 зависи од усклађивања могућности вентила са захтевима система. За апликације које захтевају максимални притисак до 350 бара и проток до 600 литара у минути, РВП 30 пружа доказане перформансе. Заптивка без цурења је критична у системима где чак и мале количине обрнутог тока изазивају проблеме.
Разматрање буџета је важно за сваки пројекат. Неповратни вентил РВП 30 кошта више од основних алтернатива, али мање од електронски контролисаних вентила са сличним спецификацијама. Ово га позиционира у средини где перформансе и поузданост оправдавају премиум цене без достизања нивоа луксуза.
Техничка подршка и доступност документације фаворизују РВП 30 за сложене системе где се могу појавити изазови интеграције. ХИДАЦ пружа инжењерску помоћ и детаљне спецификације које помажу дизајнерима система да оптимизују избор компоненти. Ова подршка се показује корисном када се решавају неочекивани проблеми или померају границе перформанси.
Неповратни вентил РВП 30 је своју репутацију стекао доследним перформансама у захтевним апликацијама. Разумевање његових спецификација, правилних процедура инсталације и захтева за одржавање помаже корисницима да добију максималну вредност од ове хидрауличне компоненте. Без обзира да ли штити скупе пумпе, одржава притисак у акумулатору или контролише проток у мобилној опреми, РВП 30 испоручује поуздану једносмерну контролу протока која одржава несметан рад хидрауличних система.
