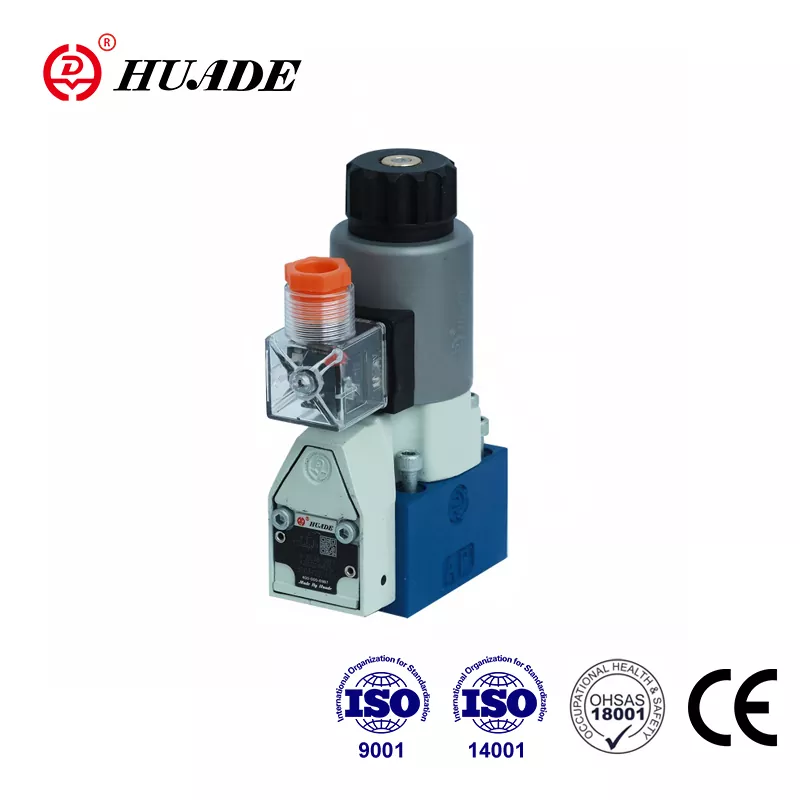

Хуаде Хидраулиц је водећи произвођач у кинеској хидрауличној индустрији и има два дугорочна искуства сарадње са Рекротх-ом од 1979. Хуаде® усмерени вентили са седиштем типа М-СЕВ 6 су приступачна замена за Рекротх® М-СЕВ 6 компонентну серију 3Кс . Конкурентан је са добрим квалитетом и нижом ценом. Да би осигурао висок квалитет хидрауличних производа, Хуаде Хидраулиц управља са више од 750 комада напредне производне опреме увезене из целог света. Квалитет овог електромагнетног вентила може у потпуности да одговара захтевима купаца. Фабрика је прошла међународне стандарде, односно ИСО9001, ИСО14001 и ОХ САС18001. Серија смерних вентила се широко користи у различитим индустријским окружењима.
|
Технички подаци (За примене ван ових параметара, консултујте нас!) |
|||
|
генерал |
|||
|
Инсталација |
опционо |
||
|
Макс. температура околине (℃) |
50 |
||
|
Тежина |
2/2-краки вентил (кг) |
1.5 |
|
|
3/2-краки вентил (кг) |
1.5 |
||
|
4/2-краки вентил (кг) |
2.3 |
||
|
Хидраулички подаци |
|||
|
Макс. радни притисак (МПа) |
види табелу на страни 140 |
||
|
Макс. проток (Л/мин) |
25 |
||
|
Течност под притиском |
минерална уља или фосфатни естар |
||
|
Опсег температуре флуида под притиском (℃) |
- 30 до + 80 |
||
|
Опсег вискозитета (мм²/с) |
2,8 до 500 |
||
|
Степен контаминације μм |
Максимални дозвољени степен контаминације хидрауличке течности према НАС 1638 класи 9. Стога препоручујемо филтер са минималном стопом задржавања од β10≥ 75. |
||
|
Електрични подаци |
|||
|
Врста напона |
ДЦ |
АЦ |
|
|
Доступни напони (В) |
12、24、42、96、110、205、220 |
могуће само преко исправљача |
|
|
Толеранција напона (номинални напон) (%) |
±10 |
||
|
Потрошња енергије (В) |
30 |
||
|
Дути |
100% |
||
|
Време преласка на ИСО 6403 |
види табелу испод |
||
|
Фреквенција пребацивања (циклус с/х) |
15000 |
||
|
Заштита према ДИН 40 050 |
ИП65 |
||
|
Макс. температура завојнице (℃) |
до 150 |
||
Карактеристике:
▶ Покретни вентил са директним активирањем, електромагнетним активирањем
▶ Затворени прикључак је без цурења
▶ Пребацивање је осигурано чак и након дугих периода под притиском
▶ Соленоидни калем се може ротирати за 90°
▶ Индивидуални електрични прикључак
▶ Са заштићеним ручним управљањем, опционо
▶ Шема преноса на Дин 24 340 облик А, ИСО 4401 и ЦЕТОП - РП 121Х
апликација:
Смерни вентил 2 типа М-СЕВ је електромагнетни смерни вентил. Они контролишу почетак, заустављање и правац тока.
1. Функције, Секција клапног смерног вентила М-СЕВ 6
М-СЕВ 6 се у основи састоји од кућишта (1), соленоида (2), ојачаног система вентила (3) и кугле(а) (4) као елемента за затварање.
Основни принцип:
У почетном положају куглица (4) је притиснута на седиште опругом (9), а у укљученом положају соленоидом (2). Сила соленоида (2) делује преко полуге (6) и куглице (7) на двострано заптивену осовину актуатора (8). Комора између два заптивна елемента је повезана са прикључком П. Систем вентила (3) је на тај начин избалансиран притиском у односу на силе покретања (магнетна или повратна опруга). Стога се вентили могу користити до притиска од 63 МПа.
изрез типа М-2СЕВ6Н
изрез типа М-3СЕВ6У
