Када радите са хидрауличним системима, одржавање течности у правом смеру је важније него што мислите. Сендвич плоча против вентила З1С из Босцх Рекротх-а ради управо то – пропушта течност у једном смеру док је спречава да иде уназад. Овај једноставан посао је кључан у свему, од фабричких машина до грађевинске опреме.
Шта чини З1С сендвич плочу неповратног вентила другачијом
Сендвич плоча против вентила З1С добила је име по начину на који се инсталира. Уместо да се повезује са цревима и фитингима, он се налази између других компоненти као сендвич слој. Овај дизајн штеди простор и смањује број прикључака на којима би могло доћи до цурења. Вентил користи механизам са опругом који се чврсто затвара против обрнутог протока, постижући скоро нулту цурење чак и када притисак достигне 350 бара.
Дизајн сендвич плоче неповратног вентила добро функционише у уским просторима. Произвођачи машина често постављају више З1С јединица вертикално у хидрауличне разводнике, стварајући сложена контролна кола без додавања гломазних спољних цевовода. Овај модуларни приступ прати стандарде ИСО 4401, што значи да се сендвич плоча против вентила З1С уклапа са компонентама различитих произвођача.
Како функционише сендвич плоча против вентила З1С
Унутар сваке сендвич плоче са неповратним вентилом З1С налази се кукица — обично направљена од пластике високих перформанси — коју опруга држи на свом седишту. Када притисак течности из смера напред достигне праг притиска пуцања, цев се подиже и течност протиче кроз њу. У тренутку када притисак падне или се преокрене, опруга гура клип назад надоле, затварајући пролаз.
Серија З1С нуди различите притиске пуцања: опције од 0,5, 1,5, 3 и 5 бара. Нижи притисци пуцања боље функционишу у системима где желите минималан отпор, док већа подешавања спречавају случајно отварање услед скокова притиска. Конфигурација сендвич плоче са неповратним вентилом омогућава проток до 40 литара у минути у моделима величине 6 и 100 литара у минути у варијантама величине 10.
Одабир праве сендвич плоче З1С неповратног вентила
Босцх Рекротх производи осам различитих варијанти функције затварања сендвич плоче против вентила З1С. Неки блокирају проток у једном каналу, док други истовремено рукују двоструким каналима. Најчешћи блокови верзије теку од порта А2 до А1, али ћете пронаћи опције за скоро сваку конфигурацију кола.
Величина је важна када бирате сендвич плочу са неповратним вентилом. Величина 6 З1С је тешка око 0,8 килограма и подноси притиске до 350 бара. Јединице величине 10 су веће од 2,3 килограма, али могу управљати протоком од 100 литара у минути. Обе верзије раде са минералним хидрауличним уљима и могу се прилагодити за биоразградиве течности када одаберете компатибилне заптивке.
Материјал заптивке значајно утиче на перформансе. Стандардне ФКМ заптивке добро се носе са већином апликација, посебно када брзина течности прелази 4 метра у секунди. За ситуације са нижим притиском и споријим протоком, меке НБР заптивке смањују хабање на спојним површинама. Ваша сендвич плоча неповратног вентила ће трајати дуже када заптивка одговара вашим условима рада.
Инсталирање сендвич плоче вашег З1С неповратног вентила
Исправна инсталација одређује колико добро функционише сендвич плоча против вентила З1С. Површина за монтажу треба да буде равна унутар 0,01 милиметара на 100 милиметара и глатка са храпавостом површине не већом од 4 микрометра. Ове спецификације могу звучати прецизно, али оне спречавају цурење које би се могло развити током времена.
Сендвич плоча неповратног вентила се монтира са четири завртња — М5 за величину 6 или М6 за моделе величине 10. Обртни момент је овде битан. Јединицама величине 6 је потребно 8 до 10 њутн-метара, док је за величину 10 потребно 15,5 њутн-метара плус или минус 10 процената. Коришћење шрафова класе чврстоће 10.9 осигурава да монтажа остаје сигурна чак и под вибрацијама.
Можете инсталирати сендвич плочу З1С неповратног вентила у било којој оријентацији. Функционисање дизајна не зависи од гравитације. Само се уверите да плава пластична чаура која долази са неким моделима остане заштићена током монтаже. Ова чаура обезбеђује додатно заптивање и не би требало да буде оштећена или уклоњена осим ако не мењате цео вентил.
Где сендвич плоча против вентила З1С најбоље функционише
Хидрауличне пресе се ослањају на сендвич плоче неповратног вентила да безбедно држе терет. Када преса паузира између циклуса, З1С спречава да течност тече уназад, што би омогућило да се рам пресе помери надоле. Ова функција држања оптерећења је важна и за сигурност и за прецизност.
Машине алатке користе сендвич плочу против вентила З1С у ЦНЦ вретенима и мењачима алата. Компактан сендвич дизајн уклапа се у уске просторе око ротирајућих компоненти. Кола велике брзине у овим машинама имају користи од опције металне заптивке вентила, која подноси брзине изнад 4 метра у секунди без прекомерног хабања.
Покретној опреми као што су багери и дизалице потребна је поуздана контрола протока у изазовним условима. З1С сендвич плоча неповратног вентила подноси температурне промене и вибрације уобичајене на градилиштима. Угаоне варијанте сендвич плоче неповратног вентила помажу да се проток течности ефикасно усмерава у скученим границама покретних машина.
Одржавање сендвич плоче против повратног вентила З1С
Чиста хидраулична течност одржава да ваша сендвич плоча неповратног вентила ради исправно. Босцх Рекротх наводи ИСО 4406 класу контаминације 20/18/15, која захтева филтрацију до 20 микрометара. Прљава течност проузрокује да се кукица залепи или прерано истроши, што доводи до цурења или неуспеха да се затвори.
Редовне инспекције треба да провере спољно цурење око монтажне површине и измере пад притиска на вентилу. Повећање пада притиска често сигнализира да се унутра накупља контаминација. Сендвич плоча за неповратни вентил З1С не нуди опције поправке на терену—ако поквари унутрашњи склоп клипова, замењујете целу јединицу.
Температура утиче на то како функционише сендвич плоча са неповратним вентилом. З1С ради од -20°Ц до +80°Ц, што одговара већини температурних опсега хидрауличне течности. Вискозност течности треба да остане између 2,8 и 500 квадратних милиметара у секунди. Изван ових опсега, вентил се можда неће отворити при специфицираном притиску пуцања или може доћи до цурења.
Решавање уобичајених проблема са сендвич плочом против повратног вентила З1С
Када се сендвич плоча неповратног вентила не отвори, контаминација обично узрокује проблем. Испирање система према ИСО стандардима чистоће често решава проблеме са лепљењем. Ако испирање не ради, опруга је можда исцрпљена и потребна је замена — што значи замену целог вентила.
Прекомерно цурење кроз сендвич плочу вашег З1С неповратног вентила обично указује на истрошене заптивке или коришћење течности која није компатибилна са материјалом заптивке. Проверите да ли користите исправан тип хидрауличног уља и да ли заптивке одговарају вашој примени. Течности на биолошкој бази захтевају другачије заптивке од стандардних минералних уља.
Висок пад притиска на вентилу сугерише да сте можда изабрали погрешан притисак пуцања или да крхотине ограничавају проток. Сендвич плоча неповратног вентила треба да показује постепено повећање притиска са брзином протока. Нагли скок пада притиска указује на унутрашњу блокаду која захтева замену вентила.
Бучан рад често долази од кавитације—када брзина течности постане превисока и ствара мехуриће паре који се нагло слажу. Додавање пригушења протока узводно или прелазак на сендвич плочу неповратног вентила са металним заптивкама може смањити буку кавитације. Понекад повећање притиска система елиминише услове који изазивају кавитацију.
Поређење сендвич плоче З1С неповратног вентила са другим опцијама
Инлине неповратни вентили коштају мање од сендвич плоча, али заузимају више простора и потребни су додатни прикључци црева. Сендвич плоча против вентила З1С се интегрише директно у ваш сноп вентила, елиминишући четири краја црева и њихова потенцијална места цурења. За системе монтиране на колекторе, сендвич дизајн има више смисла.
Неповратни вентили којима управља пилот нуде могућности даљинског управљања које недостају сендвич плочи неповратног вентила З1С. Међутим, захтевају додатне пилот линије и контролне вентиле, додајући сложеност вашем систему. За једноставну једносмерну контролу протока, З1С са директним управљањем обезбеђује поуздане перформансе без додатних компоненти.

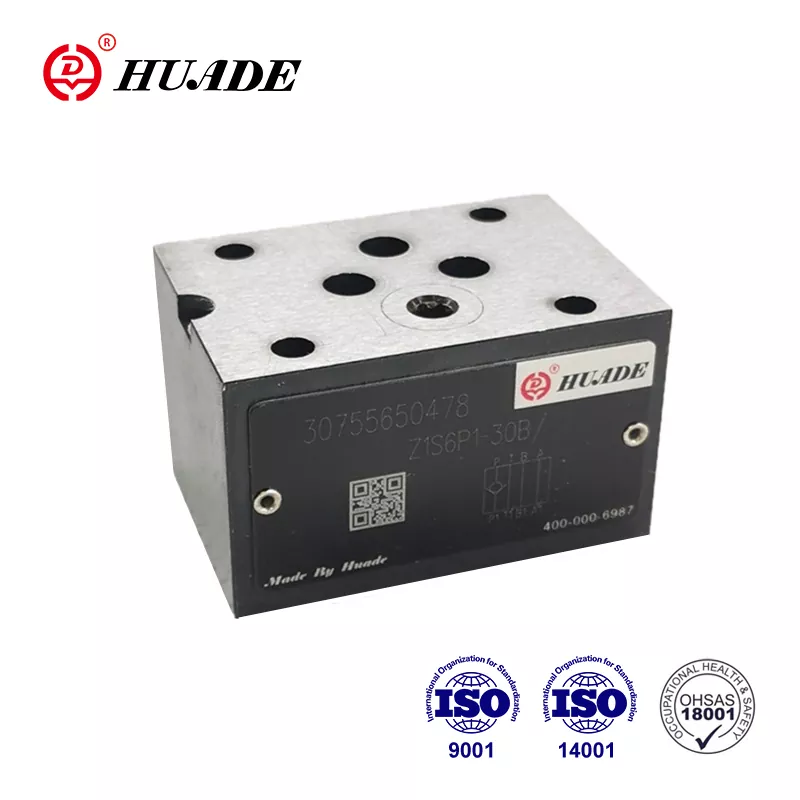

Алтернативни произвођачи као што су Хуаде и Хенгли производе сендвич плоче са неповратним вентилом компатибилне са стандардима ИСО 4401. Ове опције могу коштати 30 до 50 процената мање од оригиналних Босцх Рекротх јединица. Квалитет обично испуњава захтеве за некритичне примене, али оригинални З1С вентили нуде доказану поузданост у захтевним окружењима.
Искористите све од своје сендвич плоче са контролним вентилом З1С
З1С сендвич плоча са неповратним вентилом пружа поуздану једносмерну контролу протока када прилагодите вентил вашој примени. Одабир правог притиска пуцања, типа заптивача и величине осигурава оптималне перформансе. Правилна уградња са правилним обртним моментом и припремом површине спречава цурење. Одржавање чисте течности и задржавање у границама температуре продужава радни век.
Ова сендвич плоча са неповратним вентилом ради у системима у распону од 0,5 бара до 350 бара притиска и рукује минералним уљима или биоразградивим течностима са одговарајућим заптивкама. Компактна сендвич монтажа смањује захтеве за простором, а истовремено обезбеђује рад без цурења. Без обзира да ли дизајнирате нови хидраулички систем или надограђујете постојећи, сендвич плоча против вентила З1С нуди проверено решење за контролу усмереног протока.
За детаљне спецификације и информације о поруџбини, Босцх Рекротх обезбеђује свеобухватне листове података преко својих дистрибутера. Одвајање времена за преглед ових докумената помаже вам да изаберете тачну варијанту сендвич плоче З1С неповратног вентила коју захтева ваша апликација.
