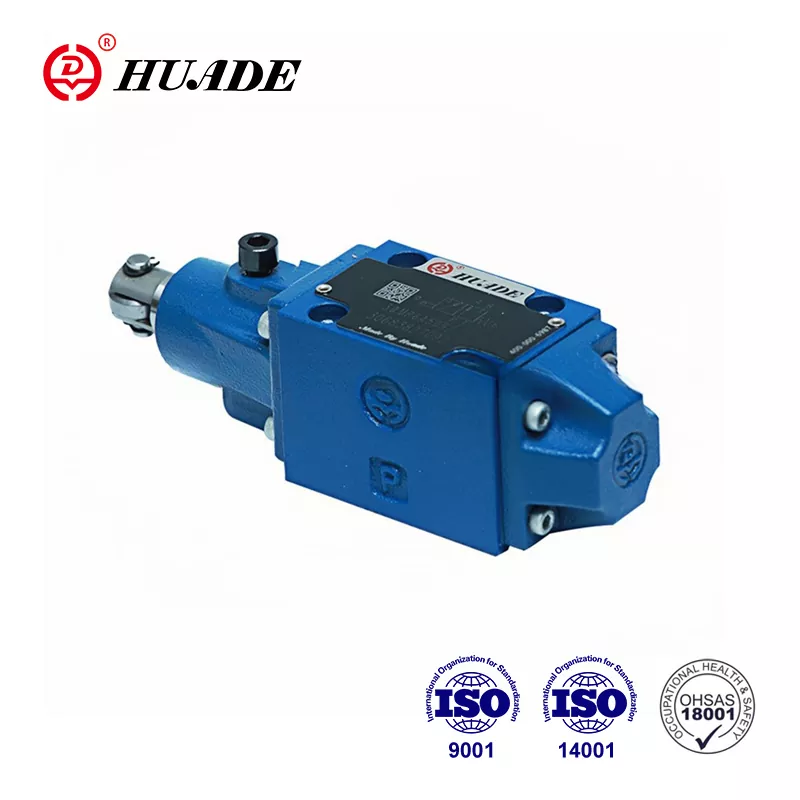

Када индустријске машине морају поуздано да промене правац, регулациони вентили серије ВМР нуде решење коме се деценијама верује. Ови механички управљани вентили контролишу проток хидрауличне течности у индустријским системима, одређујући када се цилиндри извлаче или увлаче и када се мотори окрећу напред или назад.
ВМР вентил се истиче јер ради кроз чисто механичко деловање. Ваљак или клип се гура од стране гребена или покретног дела, који помера унутрашњи калем и преусмерава проток уља. Ова директна физичка веза значи да вентил реагује на стварну позицију машине, а не на електричне сигнале, што га чини идеалним за апликације где је механичка поузданост најважнија.
Разумевање основне функције

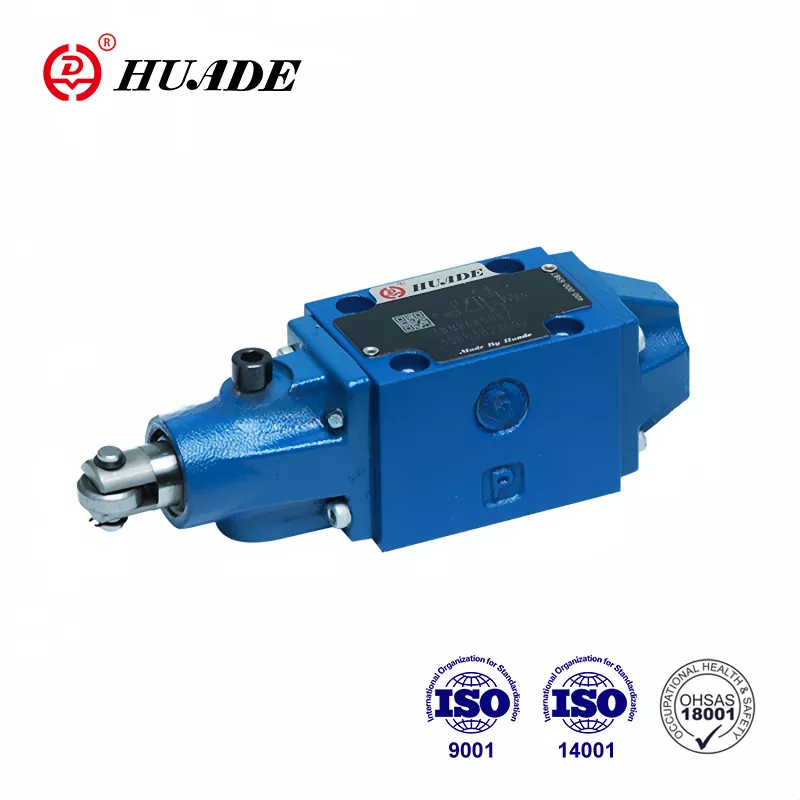

Регулациони вентил ВМР ради као калем вентил монтиран на подплату. Када ништа не гура ваљак, повратне опруге држе калем у неутралном положају. Једном када спољна гребена или механичка компонента притисну клип ваљка, калем клизи унутар тела вентила и повезује различите прикључке заједно. Ова акција преусмерава хидрауличну течност да покреће актуаторе у жељеном правцу.
Ова филозофија дизајна ствара директну везу између физичког положаја и хидрауличког деловања. Машине алатке, дизалице и опрема за руковање материјалом користе овај принцип како би осигурали да се покрети одвијају у исправном редоследу. Вентил се не може пребацити док нешто физички не помери ваљак, што обезбеђује инхерентну сигурност у многим применама.
Техничке спецификације које су важне
Серија регулационих вентила ВМР долази у две главне величине према ИСО 4401 стандардима. Ручке величине НГ6 имају проток до 60 литара у минути и притисак до 315 бара на П, А и Б портовима. Величина НГ10 нуди сличне оцене притиска са већим капацитетом протока. Ове спецификације омогућавају вентилу да ради у захтевним индустријским окружењима.
Радна температура се креће од негативних 20 степени Целзијуса до позитивних 80 степени Целзијуса са стандардним НБР заптивкама. Вентил прихвата хидрауличне течности са вискозитетом између 2,8 и 500 квадратних милиметара у секунди. Одржавање чистоће течности по стандарду ИСО 4406 класе 20/18/15 или боље помаже у спречавању унутрашњег хабања и продужава радни век.
Једно ограничење захтева пажњу током пројектовања система. Т порт, који враћа течност у резервоар, има стандардну границу притиска од 60 бара. Док главни радни портови лако подносе 315 бара, прекорачење од 60 бара на Т порту може оштетити заптивке или изазвати цурење. Неке варијанте високе спецификације повећавају ову границу на 210 бара за апликације са већим противпритиском.
Различите конфигурације за различите потребе
Серија вентила за управљање смером ВМР нуди више конфигурација калема, обично приказаних као хидраулички симболи. Вентил са четири прикључка и три положаја може држати све прикључке блокиране у неутралном положају или може повезати одређене прикључке са резервоаром. Кодови симбола као што су Ц, Е, Ј, Л и М означавају који се портови повезују на свакој позицији. Произвођачи нуде око 19 различитих варијација симбола који одговарају различитим захтевима кола.
Двопозициони вентили омогућавају једноставнију контролу укључивања-искључивања. Троположајни вентили додају неутрално стање које може блокирати проток, омогућити слободно кретање или створити друге услове у зависности од дизајна калема. Одабир праве конфигурације зависи од тога да ли цилиндри треба да задрже своју позицију када се вентил врати у неутралан положај или треба да слободно плутају.
Произвођачи и варијације модела
Босцх Рекротх производи оригиналну ВМР серију као део своје Хидронорма породице производа. Њихова серија НГ6 величине 5Кс укључује различите распореде ваљака и могућности монтаже. Вентили се постављају на стандардизоване подлоге према ЦЕТОП шаблонима, што поједностављује замену и омогућава мешање компоненти различитих произвођача.
Хенгли Хидраулицс нуди серију ВМР/У10 за НГ10 апликације. Њихова Л3Кс серија пружа 19 опција симбола са Р-тип и У-тип конфигурацијом ваљака. Ова разноликост помаже инжењерима да одаберу тачан положај ваљка и правац активирања који је потребан за њихов специфични распоред машина.
Други добављачи као што су ПОНАР Вадовице и Леадер Хидраулицс производе компатибилне вентиле. Стандардизација према ИСО 4401 значи да се ови вентили могу физички заменити, иако дизајнери треба да провере да ли оцене притиска, капацитет протока и конфигурације калема одговарају њиховим потребама примене.
Захтеви за инсталацију
Правилна инсталација регулационог вентила ВМР почиње припремом површине. Монтажна површина на подплочу мора да испуњава спецификације за равност од 0,01 на 100 милиметара са максималном храпавости површине од Рз 4. Било какве неправилности могу створити путеве цурења око базе вентила.
Четири М6 од 40 милиметара завртња са утичницом причвршћују вентил за подлогу. Затезање ових вијака на 9 њутн метара са толеранцијом од плус или минус 15 процената обезбеђује адекватну силу стезања без изобличења тела вентила. Попречно затезање у дијагоналној шеми обезбеђује равномерну расподелу притиска.
Хидраулички систем мора да користи одговарајућу филтрацију пре повезивања на управљачки вентил ВМР. Инсталирањем филтера који одржавају чистоћу класе 20/18/15 по ИСО 4406 штити се мали размак између калема и тела. Чак и мале честице могу изгребати ове површине, узрокујући унутрашње цурење или лепљење.
Реал-Ворлд Апплицатионс
Машине алатке користе вентил за контролу смера ВМР за секвенце промене алата и операције стезања. Како се вретено машине или мењач алата померају у одређене положаје, брегови активирају ваљак и покрећу хидрауличне покрете. Ово осигурава да се исправна секвенца одвија аутоматски без електронских контрола.
Рударска и металуршка опрема се ослања на ове вентиле за позиционирање транспортера и контролу капије. Оштра окружења у овим индустријама чине механичко активирање привлачним јер не постоје електричне везе које би могле кородирати или отказати. Прашина и влага које би уништиле електронске сензоре имају минималан утицај на једноставан распоред ваљака и гребена.
Подизне платформе и маказасте дизалице укључују ВМР вентиле у сигурносне системе. Положај ваљка може показати да ли су сигурносне шипке постављене или је платформа достигла одређене висине. Ова физичка верификација додаје редундантност сигурносним круговима и усклађена је са прописима који захтевају механичка блокада.
Одржавање и решавање проблема
Спољно цурење око монтажне површине обично указује на оштећене О-прстенове или неправилно затегнут вентил. Провера и замена монтажне заптивке решава већину спољних проблема са цурењем. Провера да површина за монтажу остаје равна и неоштећена спречава поновну појаву.
Унутрашње цурење се појављује када се актуатори полако померају када вентил треба да их држи на месту. Ово је често последица контаминиране течности која носи калем и отвор. Провера чистоће течности и замена филтера решавају основни узрок. У тешким случајевима, вентил ће можда требати замену ако хабање премашује прихватљиве границе.
Лепљив или спор рад се дешава када се калем не креће слободно унутар отвора. Контаминација је поново на врху листе узрока, али рад ван специфицираних температурних или вискозних опсега такође ствара проблеме. Обезбеђивање да хидраулична течност остане у оквиру спецификација спречава већину оперативних проблема са вентилом за контролу смера ВМР.
Поређење са другим типовима вентила
ВММ серија користи ручну полугу уместо ваљка за активирање. Руковаоци ручно померају ручицу да би променили положај вентила, што добро функционише за контроле којима људи директно управљају. ВМД серија замењује ручицу окретним дугметом, нудећи компактнију опцију ручне контроле.
Електромагнетни вентили са електричним управљањем обезбеђују даљинско управљање, али захтевају електричну енергију и контролне сигнале. Ови вентили се пребацују брже од механичких типова, али уводе потенцијалне тачке квара кроз ожичење, соленоиде и електронске контролере. Смерни контролни вентил ВМР елиминише ове проблеме у апликацијама где механичко активирање има смисла.
Пилот-оперисани вентили користе хидраулички притисак за померање већих калемова, омогућавајући контролу већих протока са мањим силама покретања. Ови вентили коштају више и додају сложеност у поређењу са ВМР дизајном директног дејства. За примене у оквиру могућности протока и притиска ВМР-а, једноставнији дизајн се често показује поузданијим и економичнијим.
Разматрања управљања притиском
Док П, А и Б портови безбедно подносе 315 бара, ограничење Т порта захтева пажњу дизајна система. Свако ограничење у линији резервоара или употреба резервоара под притиском повећава притисак на Т порту. Повратни притисак из других вентила који деле исту линију резервоара такође утиче на овај прикључак.
Инсталирање одвојене линије резервоара за вентиле са значајним повратним протоком помаже у управљању притиском Т порта. Неки дизајнери користе наменски повратни разводник ниског притиска који се повезује директно на резервоар са минималним ограничењем. За системе где је већи Т притисак неизбежан, специфицирањем варијанти високог притиска регулационог вентила ВМР спречава се превремени квар заптивања.
Неповратни вентили или ограничавачи на одређеним локацијама кола могу неочекивано створити притисак на Т порту. Пажљива анализа кола током пројектовања идентификује ове ситуације. Манометри на Т порту током пуштања у рад потврђују да стварни услови остају унутар спецификација.
Интеграција контроле протока
Смерни контролни вентил ВМР мења смер протока, али не контролише директно брзину протока. Већина апликација захтева додатну контролу протока за регулисање брзине актуатора. Игличасти вентили или контроле протока компензоване притиском инсталирају се или у круг или директно у отворе вентила.
Неки ВМР модели прихватају ограничаваче кертриџа са навојем који се инсталирају директно у П порт. Ови чепови величине Б08, Б10 или Б12 обезбеђују једноставно ограничење протока и пригушивање скокова притиска. Интегрисани дизајн штеди простор и смањује број одвојених компоненти у хидрауличном разводнику.
Контрола протока мерача ограничава улазак течности у актуатор, док контрола протока мерача ограничава повратни ток. Избор зависи од карактеристика оптерећења и жељеног квалитета контроле. Смерни контролни вентил ВМР прихвата било који приступ кроз правилан дизајн кола око вентила.
Тржишна разматрања за 2025
Изазови у ланцу снабдевања и даље утичу на доступност хидрауличних компоненти. Рок испоруке за специјализоване ВМР конфигурације може да се продужи неколико месеци, а неки произвођачи наводе датуме испоруке до септембра 2025. Планирање унапред и одржавање стратешког залиха помаже у избегавању кашњења у производњи.
Цене за стандардне НГ6 конфигурације почињу од око 800 америчких долара од великих произвођача. Секундарно тржиште нуди алтернативе, са коришћеним вентилима који су понекад доступни у распону од 150 до 200 долара. Међутим, куповина половних вентила захтева пажљиву инспекцију да бисте проверили унутрашње стање и избегли превремени квар.
Стратегије за више извора које укључују и премиум брендове као што је Босцх Рекротх и компатибилне алтернативе произвођача као што је Хенгли пружају флексибилност снабдевања. Стандардизација ИСО 4401 значи да прелазак између брендова остаје изводљив ако се спецификације подударају. Одржавање одобрених листа добављача за више добављача смањује ризик у тренутном тржишном окружењу.
Улога у модерној аутоматизацији
Како фабрике додају више сензора, контролера и мрежног повезивања, једноставан механички управљачки вентил ВМР нуди стратешке предности. Не може се хаковати, не захтева ажурирање софтвера и не успева на предвидљиве начине. Ова поузданост постаје драгоцена за безбедносно критичне функције којима је потребна механичка подршка.
Европски прописи попут Закона о сајбер отпорности фокусирају се на безбедност дигиталних производа. Чисто механичке компоненте као што је ВМР вентил не спадају у ове захтеве, што поједностављује усаглашеност за произвођаче машина. Вентил обезбеђује сигуран темељни слој који не уноси рањивости сајбер безбедности у систем.
Бриге о енергетској ефикасности подстичу интересовање за оптимизацију хидрауличних система. Док сам регулациони вентил ВМР не штеди енергију, његова поузданост и мало унутрашње цурење доприносе укупној ефикасности система. Вентили одговарајуће величине са одговарајућим оценама протока минимизирају пад притиска и губитак топлоте.
Избор праве конфигурације
Одабир регулационог вентила ВМР почиње са разумевањем захтева примене. Максимални проток и притисак одређују да ли је величина НГ6 или НГ10 одговарајућа. Тип актуатора и жељено понашање неутралног положаја диктирају потребну конфигурацију симбола.
Позиционирање ваљка утиче на то како се вентил интегрише са механичким системом. Р-тип ваљци се монтирају на једну страну док се У-тип постављају на другу, омогућавајући флексибилност у постављању зупца. Потребна сила активирања и доступна геометрија брега утичу на овај избор.
Избор материјала за заптивање зависи од врсте течности и екстремних температура. Стандардне НБР заптивке раде са хидрауличним уљем на бази нафте у типичним индустријским температурним распонима. Примене на високим температурама или синтетичке течности могу захтевати ФКМ заптивке које толеришу различите услове. Провера хемијске компатибилности спречава отицање или пропадање заптивки.
Документација и ресурси за подршку
Произвођачи обезбеђују детаљну техничку документацију за регулациони вентил ВМР преко својих веб страница. Технички листови наводе тачне спецификације, димензије и кодове за наручивање. Упутства за инсталацију детаљно покривају поступке монтаже и вредности обртног момента.
ЦАД модели у различитим форматима помажу у дизајну машина и распореду колектора. Ови 3Д прикази показују тачне омоте вентила и локације портова, омогућавајући проверу интерференције пре физичког прототипа. Већина произвођача нуди моделе у СТЕП или ИГЕС форматима који се увозе у уобичајени софтвер за дизајн.
Подршка за инжењеринг апликација помаже у решавању сложених питања дизајна кола. Произвођачи одржавају техничке тимове који могу да препоруче специфичне конфигурације за необичне апликације или да реше проблеме у постојећим системима. Коришћење предности ових ресурса током фазе пројектовања спречава скупе грешке и редизајнирање.
Завршна разматрања
Регулациони вентил ВМР служи апликацијама где су механичка контрола положаја и поуздано пребацивање важнији од електронске софистицираности. Његов доказани дизајн се носи са захтевним условима у рударству, обради метала и руковању материјалом без рањивости електронских контрола. Разумевање његових могућности и ограничења омогућава инжењерима да га ефикасно примењују.
Правилно управљање течношћу значајно продужава век вентила. Одржавање стандарда чистоће, рад у оквиру специфицираних температурних и вискозних опсега и управљање притиском Т порта спречава већину начина квара. Ове једноставне мере предострожности чине регулациони вентил ВМР дуготрајном компонентом која обезбеђује деценије рада.
У свету који се гура ка дигиталној трансформацији, ВМР вентил доказује да механичка решења и даље имају важну улогу. Његова немогућност хаковања или даљинске манипулације пружа инхерентну сигурност. Физичка веза између положаја машине и хидрауличког деловања ствара предвидљиво понашање на које безбедносни системи могу да зависе. Из ових разлога, регулациони вентил ВМР остаје релевантан у модерној индустријској хидраулици.
