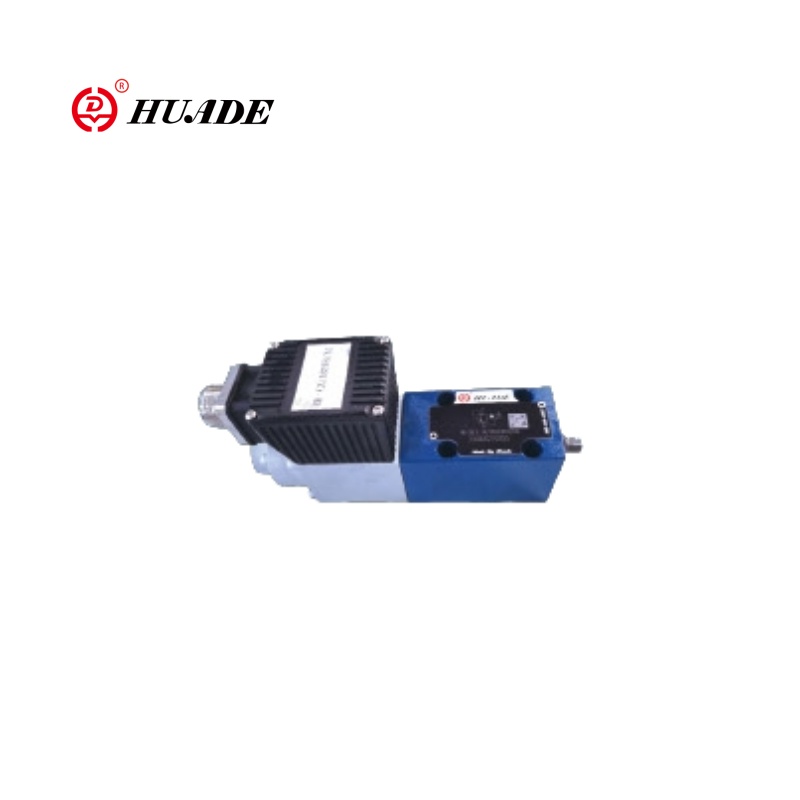

Пропорционални вентил за помоћ под притиском ДБЕЕ-1Кс

ДБЕЕ-1Кс пропорционални вентил за рељефом покреће пропорционални соленоид, који садржи навојну везу и уклоњиву завојницу. Интегрише електронски регулатор (ОБЕ), омогућавајући прецизније и практичне контроле. Овај вентил се првенствено користи за ограничавање притиска система и може бескорисно поставити жељени лимит притиска система засновано на електричним улазним вредностима. Пропорционални тип вентила ДБЕЕ-1Кс испуњава ЦЕ оверене захтеве. Хуаде-ов ДБЕЕ-1Кс пропорционални вентил може заменити исти модел који нуди Рекротх.

Параметар производа пропорционалног вентила за помоћ под притиском ДБЕЕ-1Кс

Функција производа и примена пропорционалног вентила за помоћ под притиском ДБЕЕ-1Кс

Карактеристике:

▶ вентил за ограничавање притиска система

▶ активација путем пропорционалних соленоида

▶ за подвлачење или дизајн плоче за сендвич

▶ Вентил и контрола Електроника из једног извора

▶ Типови ХД-ДБЕЕ са интегрисаном контролном електроником

Пример ширења кривуље командне вредности командне вредности

Подешавање подесивих и доњих рампа

Примена:

Пропорционални рељефни вентил ДБЕЕ-1Кс има широке перспективе примене у различитим областима као што су машине за инжењеринг, металуршка опрема, бродоградња и тако даље.

Функција и одељак пропорционалног вентила за помоћ под притиском ДБЕЕ-1Кс

Пропорционални вентили за помоћ под притиском, типови ХД-ДБЕ активирају се пропорционалним соленоидом. Ови вентили се користе за ограничавање притиска система. Помоћу ових вентила је могуће да учвршћује притисак система, који ће бити ограничен, у односу на вредност електричне команде.

Ови вентили се у основи састоје од пропорционалног соленоида (1), кућишта (2), кертриџа са вентилом (3), калема (4) и пилот поппет (8). Пропорционални соленоид пропорционално претвара струју у механичкој сили. Повећање струје узрокује одговарајући пораст соленоидне силе. Комора за арматуру Соленоид је испуњена хидрауличним течностима и уравнотежена је притиском. Подешавање система система врши се кроз пропорционалне соленоиде (1) у односу на вредност команде. Притисак који произлази из система у луци П делује на десној страни калема (4). У исто време, системски притисак делује преко контролне линије (6) који је опремљен отвором (5) на опружном оптерећеној страни калема (4). Прекољни рифице (7) системски притисак делује на пилот поппет (8) против силе пропорционалног соленоида (1). Једном када је притисак система стигао до претходно постављене вредности Пилот Поппет (8) подиже се са свог седишта. У зависности од модела, пилот уље сада може да тече екстерно преко луке А (И) или интерно у резервоар, то има утицаја ограничавања притиска на опругу на опружњу на опругу (4). Ако се системски притисак и даље уздиже, тада се виши притисак на десној страни калема гура калем на лево у контролну позицију П до Т. на минималној контроли струје - поставиће се командна вредност нула - минимум ће бити постављен минимум.

Структура пропорционалног вентила за помоћ под притиском ДБЕ-1Кс

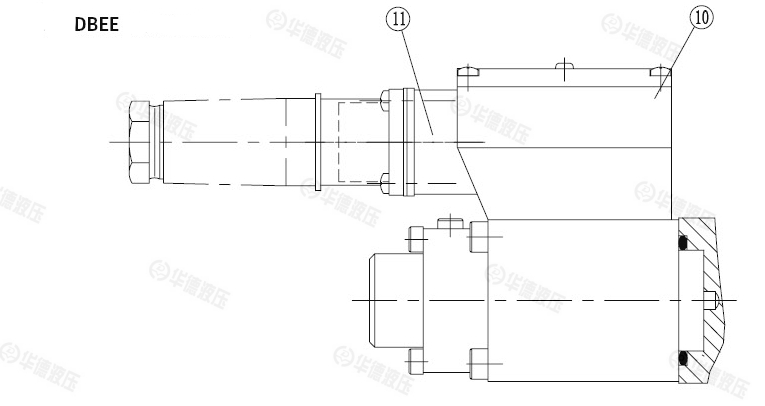

Структура пропорционалног вентила за помоћ под притиском ДБЕЕ-1Кс

У погледу функционалног дизајна, у основи одговара пропорционалним вентилима у оквиру ДБЕ. Једина разлика је у томе што је пропорционални соленоид опремљен кућиштем ⑩, унутар које је изграђен електронски регулатор. Напајање и постављени напон тачке примљени су путем утичнице (11).

Постављена карактеристична кривуља притиска притиска преноси се произвођач на основу принципа минималних толеранција за производњу. Времена рампе за повећање и смањење притиска могу се независно прилагодити коришћењем одговарајућих потенциометара.

Симбол пропорционалног вентила за помоћ под притиском ДБЕЕ-1Кс
