Која је разлика између аксијалних и радијалних клипних пумпи?

Хидраулични системи формирају окосницу безброј индустријских апликација, од грађевинске опреме и Производна машина за ваздухопловне системе и морске пловила. У срцу Од ових система лежи пумпа клипа, пресудна компонента одговорна за претварање механичке енергије у хидрауличку моћ. Међу разним врстама доступне клипне пумпе, аксијалне и радијалне клипне пумпе истичу се као две од најчешће коришћени дизајн, свака која нуди различите предности за специфичне Апликације.

Разумевање основних разлика између ове две врсте пумпи су неопходне за инжењере, техничаре и Свако ко је укључен у дизајн или одржавање хидрауличког система. Док обе пумпе служити исту основну функцију хидрауличне течности под притиском, њиховом унутрашњем Конструкција, принципи рада и карактеристике перформанси варирају значајно. Ово свеобухватно поређење ће истражити кључне разлике између аксијалних и радијалних клипних пумпи, помажући вам да донесете информисане одлуке за Ваше хидрауличке апликације.

РазумевањеАксијалне клипне пумпе

Аксијалне клипне пумпе карактеристичне клипове распоређене паралелно са погонским вратилом пумпе, а њихов наизменични покрет дуж оси ротације. Овај дизајн ствара компактан, ефикасан систем где се клипови крећу напред-назад унутар цилиндара распоређених у кружном узорак око централне осовине.

Рад аксијалне клипне пумпе ослања се на плочу за пљесак или савијени Акис дизајн. У пљепкима плочама плочама, клипови Клизните унутар цилиндара у цилиндричном барелу који се окреће са погонским вратилом. Док се бачва ротира, клипови прате угао плоче за пљесак, креирање Покрет за надокнаду неопходан за пумпну акцију. Расељење може бити варирала је променом угла плочене плоче, чинећи ове пумпе идеалне за променљиву Апликације за померање.

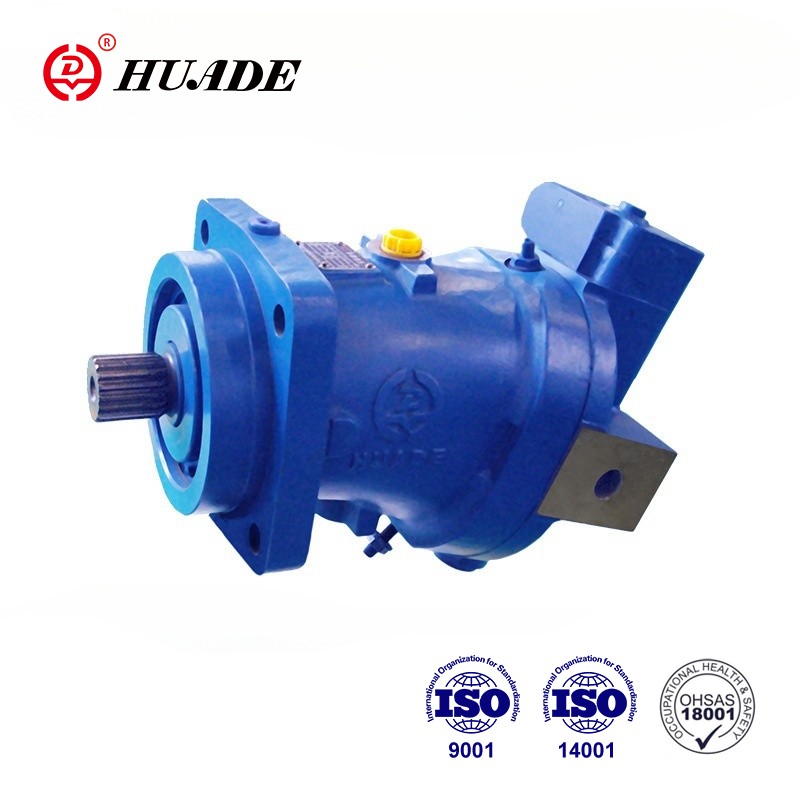

Сакрите Аксијачке пумпе Аксијалне клипове на а Сличан принцип, али користите другачији механизам. Цилиндард барел је постављен под углом до погонског осовина и клипови су повезани са Погон прирубнице кроз повезивање шипки и сферних спојева. Овај дизајн обично омогућава веће притиске у рад у поређењу са плочицом за пљесак Дизајн.

Кључне предности аксијалних пумпи клипа Укључите њихов висок однос на тежину, одличну ефикасност на високом нивоу притиске и способност пружања променљивих расељавања. Обично су ефикасно дјелују на притисцима у распону од 3.000 до 6.000 пси, са неким Специјализоване јединице које могу да управљају притисцима до 10.000 ПСИ. Компактан Дизајн их чини посебно погодним за мобилне апликације у којима је простор и Тежина су критични фактори.

Међутим, аксијалне клипне пумпе такође имају неке Ограничења. Они могу бити осетљивији на контаминацију због близу толеранције између покретних делова и могу произвести веће нивое буке у поређењу са другим дизајном пумпе. Поред тога, сложена унутрашња геометрија може Одржавање одржавања изазов и скупље.

Разумевање Радиал клипних пумпи

Радиал клипне пумпе са играма распоређени окомито на осовину погона, продужавајући радијално споља од Центар. У овој конфигурацији, клипови се крећу и радијално у облику пумпе дјелује, стварајући у основи различито пумпне акције у поређењу са аксијалним Дизајн.

Најчешћа врста радијалне клипне пумпе користи ексцентричну камеру или прстен да би се створила заостали захтјев. Као погон Осовина се ротира, ексцентрична компонента изазива клипове да се крећу радијално према унутра и споља у својим цилиндрима. Опруге обично враћају клипове њихов продужени положај током усисног удара, док је ексцентрична камера присиљава их према унутра током удара притиска.

Неке радијалне пумпе клипне користе другачије Дизајн где су клипови уређени око стационарне камере, са Цилиндар бачва ротира око камере. Овај аранжман може пружити глаткију Операција и смањене вибрације у одређеним апликацијама.

Радиал клипне пумпе Екцел у апликацијама Захтевање изузетно високих притисака, често ефикасно делује на притисцима Прелазите 10.000 ПСИ, са неким специјализованим јединицама које могу да управљају притисцима до 40.000 пси или више. Ова изузетна могућност притиска их чини Идеално за апликације као што су хидрауличне преше, машине за бризгање, и други индустријски процеси високог притиска.

Радиал дизајн такође нуди одлично Волуметријска ефикасност и може пружити веома прецизну контролу протока. Већи Подручја клипа могућа са радијалним аранжманима доприносе њиховом Могућности високог притиска и глатке карактеристике рада. Поред тога, Радиал ПИПОН пумпе обично су мање осетљиве на контаминацију течности у поређењу На аксијални дизајн, како радијално кретање пружа неке акције самочишћења.

Кључне разлике и поређења

Могућности под притиском

Једна од најзначајнијих разлика између аксијалних и радијалних пумпи кипиња лежи у њиховом управљању притиском Могућности. Док аксијалне клипне пумпе обично послују у 3.000 до 6.000 Пси асортиман, радијалне клипне пумпе могу да се баве много већим притисцима, често прелази 10.000 пси. То ради радијалне пумпе пожељни избор за Ултра-високи притисак апликације.

Разматрања величине и тежине

Аксијалне клипне пумпе углавном нуде више Компактни дизајн и бољи однос снаге на тежину, чинећи их идеалним за мобилне уређаје Апликације у којима су простор и тежина на премиум. Радиал клипне пумпе имају тенденцију да буде већи и тежи због еквивалентног расељавања, али њихов робустан Изградња омогућава рад већег притиска.

Ефикасност и перформансе

Обе врсте пумпи могу постићи високу ефикасност Нивои, али њихова врхунска ефикасност настаје у различитим радним условима. Аксијалне клипне пумпе обично показују одличну ефикасност преко широког Радни распон, посебно на умереним до великим притисцима. Радијални клипови Пумпе често показују врхунску ефикасност на веома високим притисцима у којима њихов дизајн Предности постају најкасније.

Одржавање и трајност

Захтеви за одржавање се разликују значајно између два дизајна. Аксијалне клипне пумпе, са њиховим сложеним плоча за пљесак или механизми савијених оси, могу захтевати чешће одржавање и Специјализована експертиза за поправке. Радиал клипне пумпе, са својим једноставнијим радијално кретање, често пружају дужи радни век у апликацијама високог притиска Али може захтевати снажније структуре подршке због њихове тежине и величине.

Разматрања трошкова

Почетни трошкови, трошкови одржавања и Укупни трошкови власништва варирају између две врсте пумпи. Аксијалне клипне пумпе обично имају ниже почетне трошкове и лакше су доступни, чинећи их атрактиван за многе апликације. Радиал клипне пумпе, док су потенцијално више у почетку скупо, може пружити бољу вредност у апликацијама високог притиска где су њихови врхунски капацитети под притиском елиминишу потребу за додатним Компоненте система.

Разматрања специфична за примену

Избор између аксијалног и радијалног клипа Пумпе на крају зависе од специфичних захтева вашег хидрауличког система. Мобилна опрема као што су багери, кранови и пољопривредна опрема обично фаворизују аксијалне клипне пумпе због њихове компактне величине, променљиве Могућности за померање и одлични однос снаге на тежину.

Индустријске апликације које захтевају изузетно Високо притисци, као што су обликовање метала, убризгавање или хидраулично тестирање опрема, често користи од врхунских способности притиска радијалне Клипне пумпе. Глатка операција и прецизне карактеристике контроле Радијалне пумпе такође их чине погодним за апликације које захтевају високу тачност и минимална пулсација.
