Када радите са хидрауличним системима, контрола правца протока је неопходна за безбедност и ефикасност. Босцх Рекротх М-СР кертриџ вентил служи као поуздан неповратни вентил који омогућава да течност тече у једном смеру док потпуно блокира обрнути ток. Ова компонента је постала стандардни избор у индустријској хидрауличкој примени због свог компактног дизајна и перформанси без цурења.
Шта је М-СР кертриџ вентил
М-СР кертриџ вентил је хидраулични неповратни вентил са навојем који производи Босцх Рекротх, једна од водећих компанија у хидрауличној технологији. Овај кертриџ вентил М-СР припада серији 1Кс и користи дизајн отвора за контролу протока течности. Вентил се уклапа директно у блок колектора, што штеди простор у поређењу са традиционалним вентилима монтираним на линији.
Основна операција је једноставна. Када хидраулична течност притисне вентил у правцу напред уз довољан притисак, клапна се отвара и дозвољава проток. Када притисак долази из обрнутог смера, чеп се чврсто заптива уз своје седиште, спречавајући повратни ток. Ово заптивање од метала до метала ствара затварач који не пропушта цурење и одржава притисак у систему без деградације током времена.
Картриџ вентил М-СР долази у два типа уградње: КЕ угаони вентил за путеве протока од 90 степени и КД инлине вентил за равне путање протока. Ова флексибилност помаже инжењерима да дизајнирају компактна хидраулична кола која се уклапају у ограничен простор.
Техничке спецификације и распон величина
М-СР кертриџ вентил је доступан у седам номиналних величина, означених као НГ 6 до НГ 30. Свака величина подноси различите брзине протока и нивое притиска у зависности од захтева примене.
За мање системе, НГ 6 кертриџ вентил М-СР управља протоком до 6 литара у минути и ради на притисцима до 420 бара. Како се величина повећава, капацитет протока значајно расте. Верзија НГ 10 управља 50 литара у минути, док НГ 15 може поднијети 120 литара у минути. Највећа стандардна величина, НГ 30, омогућава проток до 400 литара у минути, иако његов максимални притисак пада на 250 бара.
Притисак пуцања, који је минимални притисак потребан за отварање вентила, креће се у суштини од нуле (за верзије без опруге) до 5 бара. Већина апликација користи стандардну опругу од 0,5 бара, која обезбеђује поуздано заптивање док се лако отвара када крене напред. Већи притисци пуцања, као што су 1,5 бара или 3 бара, доступни су за системе којима је потребна јача сила повратног заптивања.
Опсег радне температуре зависи од материјала заптивке. Стандардне НБР заптивке раде од негативних 30 степени Целзијуса до позитивних 80 степени Целзијуса. За апликације које су отпорне на високе температуре или хемикалије, ФКМ заптивке продужавају горњу границу док благо сужавају опсег хладних температура.
Кертриџ вентил М-СР ради са различитим хидрауличним течностима укључујући минерална уља, биоразградиве течности и опције отпорне на ватру. Када користите течности на бази воде, радна температура треба да остане испод 60 степени Целзијуса да би се одржала дуговечност заптивача.
Захтеви за инсталацију и детаљи за монтажу
Инсталирање М-СР кертриџ вентила захтева пажњу на неколико димензија и спецификација површине. Дужина тела вентила варира по величини, у распону од 33,3 милиметара за НГ 6 до 83,3 милиметара за НГ 30, са негативном толеранцијом од 0,1 милиметар. Шупљина за уградњу је у складу са стандардом ЗН 10001, што обезбеђује компатибилност са правилно дизајнираним разводним блоковима.
Свака величина захтева посебан чеп са навојем за заптивање шупљине. На пример, кертриџ вентил НГ 10 М-СР користи број дела Р913011603, који има отвор пречника 18 милиметара и навој цеви Г 1/2. Верзија НГ 20 користи већи чеп са отвором од 30 милиметара и Г 1 навојем. Ови чепови морају бити мало науљени пре уградње да би се спречило нагризање и обезбедило правилно заптивање.
За поуздан рад је важна завршна обрада површине. Заптивне површине треба да имају вредност храпавости између Рз 8 и Рз 16. Вентил се може монтирати у било којој оријентацији, мада избегавање ваздушних џепова у кругу помаже у спречавању кавитације и буке.
За апликације под високим притиском изнад 350 бара, наношење Лоцтите 243 блокаде навоја на навоје утикача додаје сигурност од попуштања од вибрација. Кертриџ вентил М-СР одржава свој називни капацитет притиска када је правилно инсталиран са одговарајућим вредностима обртног момента.
Карактеристике перформанси и криве протока
Разумевање како се М-СР кертриџ вентил понаша у различитим условима помаже инжењерима да одаберу праву величину и опругу. Однос између брзине протока и пада притиска прати нелинеарну криву која варира у зависности од величине вентила и подешавања притиска пуцања.
Узимајући НГ 15 кертриџ вентил М-СР као пример, када протиче 100 литара у минути са опругом од 0,5 бара, пад притиска на вентилу мери приближно 0,8 бара. Како се проток повећава, пад притиска расте брже због повећане брзине кроз отвор вентила. При 120 литара у минути, пад притиска достиже отприлике 1,2 бара.
За веће вентиле као што је НГ 30, пад притиска остаје мањи при еквивалентним брзинама протока због веће површине протока. При 400 литара у минути, НГ 30 кертриџ вентил М-СР показује пад притиска око 10 бара, што је прихватљиво у већини кола високог протока.
Ове криве перформанси претпостављају употребу ХЛП 46 хидрауличког уља на 40 степени Целзијуса. Промене вискозитета утичу на пад притиска, при чему гушће течности стварају већи отпор. Вентил подноси вискозности од 2,8 до 500 квадратних милиметара у секунди, иако перформансе изван типичног опсега треба да буду верификоване за специфичне примене.
Перформансе обрнутог заптивања су у суштини савршене. Када притисак делује у супротном смеру затварања, клапна чврсто седи и спречава цурење. Ова карактеристика непропусности чини кертриџ вентил М-СР погодним за одржавање притиска у цилиндрима или спречавање обрнутог тока у круговима пумпе.
Уобичајене апликације и случајеви употребе
М-СР кертриџ вентил налази примену у многим индустријама где је потребна поуздана функција неповратног вентила. У производњи аутомобила, ови вентили штите штандове за испитивање мењача и кола кочионог система. Типична инсталација може да користи НГ 20 кертриџ вентил М-СР у кругу за тестирање преноса са протоком од 200 литара у минути, где спречавање повратног тока обезбеђује тачне резултате испитивања и штити скупу опрему.
Машине за паковање се ослањају на прецизно позиционирање цилиндра, а кертриџ вентил М-СР спречава померање терета блокирајући обрнути ток када се смерни вентил центрира. Ова апликација често користи мање величине као што су НГ 10 или НГ 15, у складу са захтевима протока у цилиндрима.
Медицинска и фармацеутска опрема захтева чист рад без ризика од контаминације. Запечаћени дизајн кертриџа М-СР вентила елиминише спољне путеве цурења који би могли да унесу загађиваче. Ови системи обично раде на умереним притисцима где оцена од 420 бара обезбеђује довољну сигурносну маргину.
Индустријске алатне машине користе кертриџ вентил М-СР у круговима бајпаса пумпе и апликацијама за држање оптерећења цилиндара. Компактна инсталација штеди простор на панелу док пружа поуздане перформансе у захтевним производним окружењима. Грађевинска опрема и системи за контролу нагиба ветротурбина такође садрже ове вентиле због њихове робусне могућности високог притиска.
Свестраност кертриџ вентила М-СР произилази из његовог једноставног рада и широког спектра величина. Инжењери могу одредити тачну комбинацију величине, притиска пуцања и заптивног материјала како би одговарали њиховим специфичним захтевима.
Разматрања о одржавању и радни век
Једна од предности М-СР кертриџ вентила је дуг радни век уз минимално одржавање. Босцх Рекротх оцењује средње време до опасног квара на 150 година у нормалним радним условима, што у суштини значи рад без одржавања за већину инсталација.
Главни захтев за сервисирање укључује одржавање одговарајуће чистоће течности. Вентил захтева филтрацију од 20 микрометара или финије како би се спречила контаминација честицама које могу оштетити заптивне површине. Праћење ИСО 4406 нивоа чистоће 20/18/15 обезбеђује поуздан рад и максималан век трајања.
Чеп са навојем који заптива шупљину сматра се хабајућим предметом, иако је замена ретко потребна осим ако се вентил не уклони и поново инсталира више пута. Заменски утикачи су доступни одвојено помоћу истих бројева делова наведених за почетну инсталацију.
Приликом рада са кертриџ вентилом М-СР у тешким окружењима са високим температурама, агресивним течностима или јаком контаминацијом, интервале прегледа треба скратити од стандардне претпоставке. Праћење спољног цурења око чепа са навојем и периодична провера притисака у систему помаже у откривању потенцијалних проблема пре квара.
Запечаћени дизајн кертриџа штити унутрашње компоненте од излагања околини, што доприноси одличној поузданости. За разлику од спољашњих неповратних вентила који могу да претрпе корозију или физичка оштећења, М-СР вентил се налази заштићен унутар блока разводника.
Поређење алтернатива и компатибилних производа
Док Босцх Рекротх М-СР кертриџ вентил поставља стандард за перформансе неповратног вентила високог притиска, на тржишту постоји неколико алтернатива. Разумевање разлика помаже при доношењу одлука и питањима компатибилности.
Хидац нуди ЦСБН серију неповратних вентила са патроном са сличним увртним монтажама, али обично на 350 бара уместо на 420 бара. Ови вентили коштају нешто мање док испоручују упоредиве перформансе у апликацијама које не захтевају пуну вредност притиска. Паркер производи Д1ВВ серију, која укључује опције електронског надзора за системе којима је потребна повратна информација о статусу вентила.

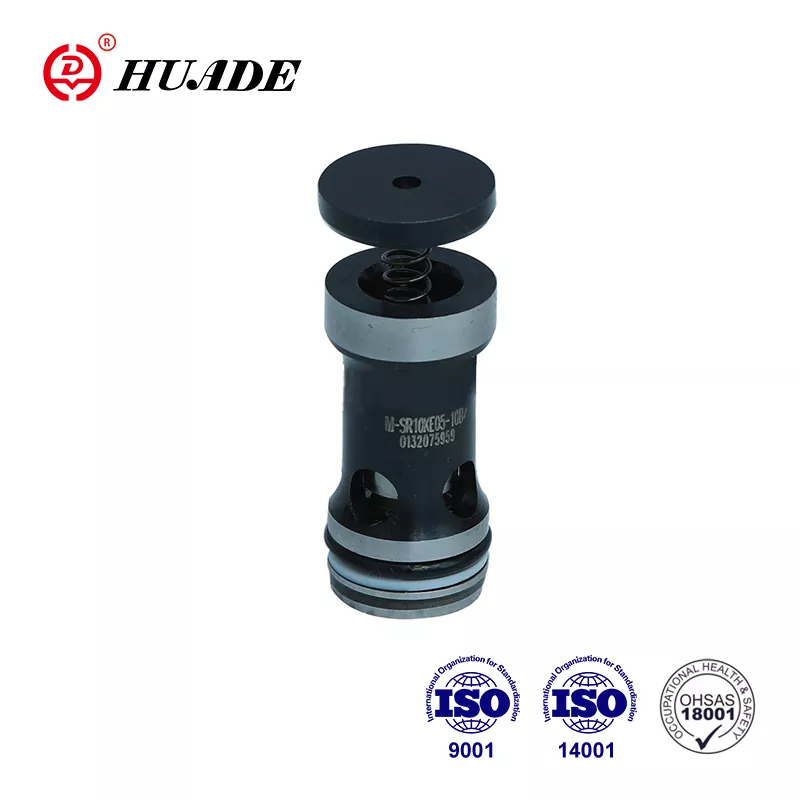

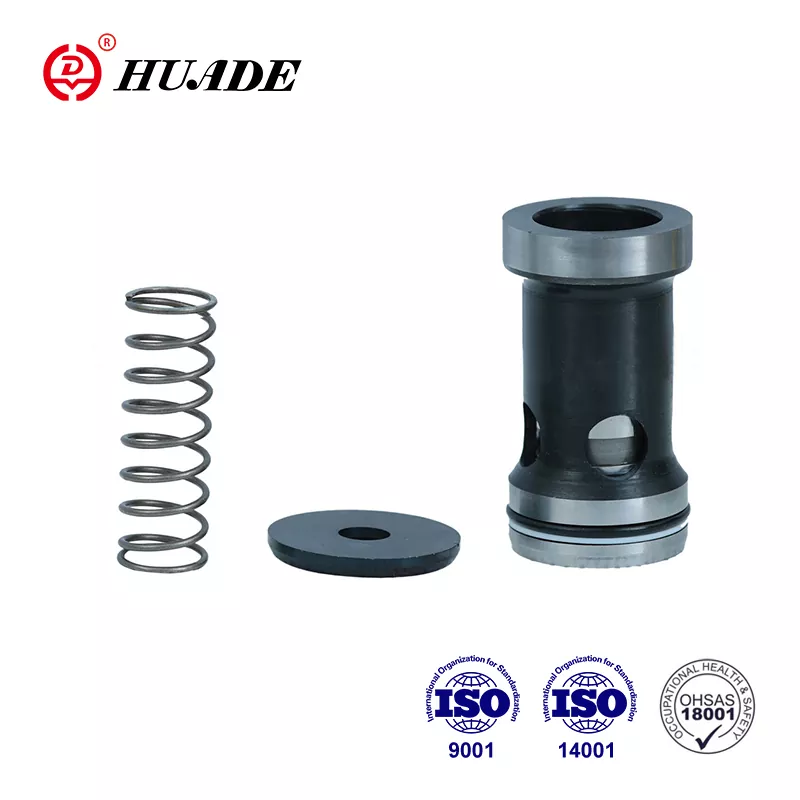

Неколико произвођача у Кини производи кертриџ вентиле компатибилне са М-СР спецификацијама. Компаније као што су Хуаде и Хенгли производе вентиле који одговарају димензијама и карактеристикама перформанси по нижим ценама. Ове алтернативе могу добро функционисати у некритичним апликацијама или тамо где су буџетска ограничења значајна. Кључна ствар коју треба узети у обзир је верификација да произвођач одржава одговарајућу контролу квалитета и обезбеђује документацију о ИСО сертификату.
Када бирате између оригиналног Босцх Рекротх кертриџ вентила М-СР и компатибилних алтернатива, узмите у обзир критичност апликације, потребне нивое сертификације и доступност локалне подршке. Критични системи који не могу толерисати квар треба да користе оригиналну опрему. Мање захтевне апликације могу прихватити компатибилне производе ради смањења трошкова.
Где купити и информације о ценама
М-СР кертриџ вентил је доступан преко више канала у зависности од ваше локације и захтева за количином. Босцх Рекротх има званичну продавницу на мрежи на адреси [сторе.босцхрекротх.цом](хттп://сторе.босцхрекротх.цом/) где се стандардне конфигурације испоручују у року од једног до три дана. Бројеви делова прате одређени формат, као што је Р900350797 за угаони вентил НГ 30 КЕ са опругом од 0,5 бара.
Овлашћени дистрибутери као што је БуиРекротх обезбеђују вентил за кертриџ М-СР са транспарентним ценама и опцијама испоруке широм света. Ови дистрибутери обично имају уобичајене величине и могу наручити посебне конфигурације директно из фабрике. Времена испоруке за стандардне делове су обично кратка, док прилагођене спецификације могу захтевати неколико недеља.
Цене значајно варирају у зависности од величине и конфигурације вентила. Мање величине попут НГ 6 обично коштају између 50 и 80 долара, док велики вентили НГ 30 могу достићи 200 долара или више. Компатибилне алтернативе кинеских произвођача могу коштати 20 до 40 процената ниже, иако минималне количине наруџбине могу бити веће од препоручених за мале пројекте.
За специјализоване примене које захтевају ФКМ заптивке или нестандардне притиске пуцања, тражење понуде директно од дистрибутера или произвођача често даје најбоље резултате. Техничка подршка може да вам помогне да потврдите да изабрани кертриџ вентил М-СР конфигурација одговара захтевима апликације пре куповине.
Разматрање дизајна за системску интеграцију
Интегрисање М-СР кертриџ вентила у хидраулични систем захтева пажљиву пажњу на дизајн колектора и распоред кола. Вентил се уграђује у стандардну шупљину која мора бити обрађена на прецизне димензије. Рад са добављачима разводника који прате стандард ЗН 10001 осигурава правилно уклапање и перформансе.
Смер протока кроз кертриџ вентил М-СР мора бити усклађен са дизајном кола. Стрелица на телу вентила или каталошки симбол означавају смер слободног протока. Постављање вентила уназад ће блокирати сав проток, тако да је провера током монтаже важна. Неки инжењери означавају блок разводника стрелицама за смер протока како би спречили грешке у инсталацији.
Прорачуни пада притиска треба да узму у обзир карактеристике вентила при очекиваним брзинама протока. Док је пад притиска кроз кертриџ вентил М-СР обично мали у поређењу са другим ограничењима кола, апликације са високим протоком имају користи од одабира следеће веће величине како би се смањили губитак енергије и стварање топлоте.
Одабир притиска пуцања утиче и на отпор протока напред и на силу заптивања уназад. Примене које захтевају минималан отпор напред треба да користе ниже притиске пуцања као што је 0,2 бара или чак верзија без опруге. Системи који морају да издрже притисак у односу на различита оптерећења имају користи од виших притисака пуцања који обезбеђују јаче заптивање.
Циклус температуре и компатибилност течности треба да се верификују током фазе пројектовања. Ако систем види екстремне температуре или користи специјалне течности, потврда компатибилности материјала заптивке спречава превремени квар. Опција ФКМ заптивке проширује хемијску отпорност за апликације које укључују агресивне адитиве или повишене температуре.
Закључак
Босцх Рекротх М-СР кертриџ вентил обезбеђује поуздану функцију неповратног вентила у компактном паковању погодном за хидрауличне системе високог притиска. Његов дизајн кертриџа са завртњем поједностављује инсталацију док елиминише спољне путеве цурења. Опсег величина од НГ 6 до НГ 30 покрива захтеве протока од малих цилиндара до великих индустријских кола.
Избор одговарајуће конфигурације вентила за уложак М-СР укључује усклађивање величине вентила са захтевима протока, одабир одговарајућег притиска пуцања за примену и проверу компатибилности заптивача са радним условима. Одличан радни век и минимални захтеви за одржавање чине овај вентил исплативим избором током целог животног века система.
Било да се дизајнира нови хидраулични круг или замена постојећих компоненти, разумевање могућности и захтева за инсталацију М-СР кертриџ вентила помаже да се обезбеди успешна имплементација. Широка доступност и обимна историја примене дају поверење у спецификацију ове доказане хидрауличне компоненте.
