Када радите са хидрауличним системима, контрола правца протока течности је од суштинског значаја за безбедност и ефикасност. Неповратни вентил РВП-20 је хидраулична компонента монтирана на плочу дизајнирана да омогући проток течности у једном смеру док спречава повратни ток. Овај водич објашњава шта РВП-20 чини вредним за хидрауличне примене и како функционише у стварним ситуацијама.
Шта је контролни вентил РВП-20?
Неповратни вентил РВП-20 је вентил са опругом произведен од стране ХИДАЦ, немачке компаније специјализоване за хидраулична решења. Овај вентил користи конусни дизајн који ствара заптивку без цурења када течност покуша да тече уназад. „20“ у његовом називу означава његову величину за апликације средњег протока, што је еквивалентно цевном прикључку од 1 инча у серији -16.
Вентил омогућава слободан проток од прикључка Б до прикључка А док потпуно блокира обрнути ток. Када притисак течности превазиђе силу опруге (обично 0,5 бара), конус се помера назад и пропушта течност да прође. Када притисак падне или се обрне, опруга брзо гура конус назад на његово седиште, заустављајући свако кретање уназад. Ова једноставна механичка радња се дешава без електричне енергије или екстерне контроле.

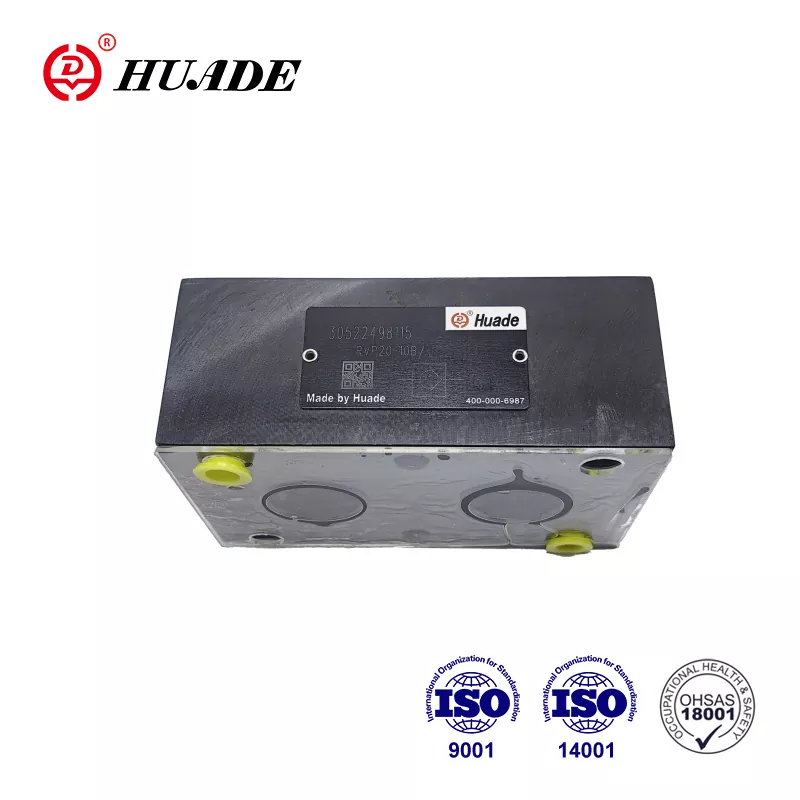

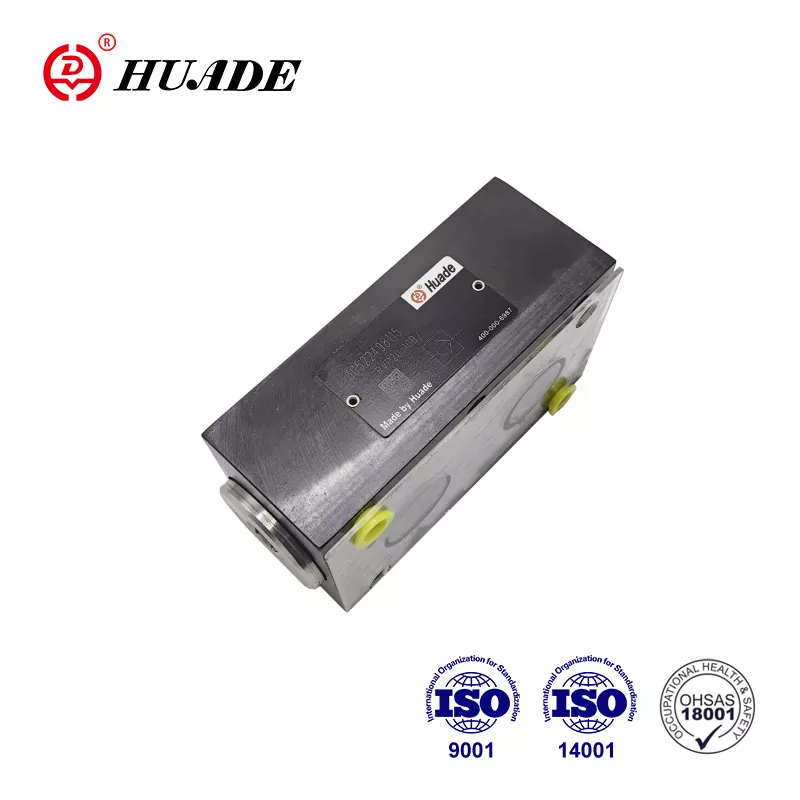

Неповратни вентил РВП-20 је тежак око 3,3 кг и има компактан дизајн за монтажу на плочу који се уклапа директно на блокове вентила. Овај стил монтаже штеди простор у поређењу са инлине вентилима и чини инсталацију једноставнијом у сложеним хидрауличким круговима.
Техничке спецификације и перформансе
Неповратни вентил РВП-20 подноси максимални радни притисак до 350 бара (5.000 пси) и проток до 350 литара у минути (150 гпм). Ове спецификације га чине погодним за хидрауличне системе средњег оптерећења који се налазе у грађевинској опреми и индустријским машинама. Вентил одржава своје перформансе у температурном опсегу од -20°Ц до +80°Ц, покривајући већину радних окружења.
Притисак пуцања за стандардни неповратни вентил РВП-20 је 0,5 бара, што значи да је течности потребан само минималан притисак да отвори вентил за проток унапред. Прилагођене верзије са 1 бар или већим притиском пуцања су доступне када апликације захтевају већу отпорност на отварање. Пад притиска на вентилу се повећава са протоком — при 200 литара у минути, очекујте губитак притиска од око 2 бара, док при максималном протоку од 350 литара у минути пад притиска може да достигне 4 до 8 бара.
Тело вентила се састоји од фосфатираног челика са опцијом цинкованог премаза, док су конус и седиште направљени од каљеног и брушеног челика ради издржљивости. ФКМ заптивке пружају хемијску отпорност и раде са хидрауличним течностима од минералног уља вискозитета између 2,8 и 800 мм²/с. Дизајн је у складу са ДИН ИСО 1219 стандардима и тестиран је са минералним уљима у складу са спецификацијама ДИН 51524.
Како функционише неповратни вентил РВП-20
Разумевање рада неповратног вентила РВП-20 помаже да се објасни зашто је ефикасан у хидрауличним системима. Вентил садржи конус са опругом који се налази уз прецизно обрађено седиште. У затвореном положају, опруга чврсто држи овај конус уз седиште, стварајући заптивку од метала до метала која спречава да течност прође уназад.
Када течност уђе из прикључка Б са довољним притиском, гура се на површину конуса. Једном када притисак премаши силу опруге, конус се помера уназад, отварајући пут течности да тече ка прикључку А. Конус остаје отворен све док притисак напред траје. Током овог отвореног стања, неповратни вентил РВП-20 ствара релативно низак отпор, омогућавајући ефикасно кретање течности кроз систем.
Ако се притисак изједначи или преокрене, опруга одмах гура конус назад у затворени положај. Ово брзо затварање спречава повратни ток и штити узводне компоненте од скокова притиска или обрнутог ротирања. Конусни дизајн осигурава да се вентили правилно седе сваки пут без потребе за подешавањем или одржавањем механизма за затварање.
Инсталационе димензије и монтажа
Неповратни вентил РВП-20 користи стандардизовани шаблон за постављање плоче који одговара конфигурацијама портова САЕ, БСПП и НПТФ. Монтажна површина је широка 76,5 мм са размаком од 60 мм. Укупна дужина вентила је 133 мм, са висином основе од 127 мм. Ове компактне димензије омогућавају неповратном вентилу РВП-20 да се уклопи у уске просторе унутар хидрауличних разводника.
За уградњу су потребни вијци М10 затегнути на 20-30 Нм. Површина за монтажу треба да има храпавост од 0,8 μм или глаткију да би се обезбедило правилно заптивање. Вентил се може монтирати у било којој оријентацији без утицаја на перформансе, дајући дизајнерима флексибилност приликом креирања хидрауличних кола. Навоји улаза сежу до 16 мм дубине, а дебљина прирубнице износи 19 мм.
Када инсталирате неповратни вентил РВП-20, проверите да ли смер протока одговара ознаци стрелице на телу вентила. Порт Б треба да се повеже са извором притиска, док се порт А повезује на заштићено коло. Коришћење одговарајућег степена завртња (10,9 или више) спречава квар затварача услед вибрација и циклуса притиска.
Уобичајене апликације за неповратни вентил РВП-20
Мобилне машине представљају главну област примене за неповратни вентил РВП-20. Багери користе ове вентиле на излазима хидрауличне пумпе да би одржали противпритисак и спречили скокове притиска када се покрети стреле изненада прекину. Ваљци и компактори имају користи од способности вентила да изолују хидрауличне кругове, побољшавајући безбедност током рада опреме.
Системи индустријске аутоматизације ослањају се на неповратни вентил РВП-20 за закључавање цилиндара и одржавање притиска. Машине за бризгање користе ове вентиле да обезбеде стабилан притисак убризгавања, што смањује дефекте и време застоја за 20-30% према извештајима са терена. Хидраулички системи монтажне линије користе вентиле да спрече ненамерно померање када су кола без притиска.
Поморске и оффсхоре апликације користе предности неповратног вентила РВП-20 отпорних на корозију материјала и поузданог заптивања. Погони вентила на бродовима и нафтним платформама користе ове неповратне вентиле за изолацију смера. Системи за подмазивање под високим притиском и хидраулична стезна опрема такође укључују РВП-20 где је спречавање повратног тока кључно за интегритет система.
Вентил најбоље ради у циклусима ниске до средње фреквенције. За системе са константним високофреквентним радом, поновљено отварање и затварање може убрзати хабање на површини конуса и седишта. У таквим случајевима, разматрање алтернативних дизајна вентила или чешћих интервала одржавања постаје важно.
Одржавање и век трајања
Неповратни вентил РВП-20 захтева минимално одржавање у нормалним условима рада. ХИДАЦ оцењује средње време до отказа (МТТФ_д) на 150 година у идеалним условима, иако стварни век трајања у великој мери зависи од чистоће течности и радног окружења. Годишње инспекције или провере на сваких 1000 радних сати помажу у идентификацији хабања пре него што дође до кварова.
Кључни задаци одржавања укључују проверу заптивки на оштећење или пропадање и праћење пада притиска на вентилу. Ако се пад притиска повећа за више од 10% од основних мерења, унутрашње хабање или контаминација могу утицати на перформансе. Комплети за замену заптивки (број дела 555094) су доступни за периодични сервис.
Када сервисирате неповратни вентил РВП-20, потпуно изолујте хидраулички круг и отпустите сав притисак пре уклањања вентила. Након поновног састављања, извршите тест цурења при 1,5 пута већем од радног притиска да бисте проверили интегритет заптивке. Одржавање правилне филтрације течности (20 μм или финије) значајно продужава век вентила спречавајући абразивне честице да оштете заптивне површине.
Одржавање хидрауличке течности чистом и унутар наведеног опсега вискозности спречава најчешће проблеме са неповратним вентилом РВП-20. Контаминација узрокује око 80% кварова хидрауличних компоненти, тако да се улагање у квалитетну филтрацију и редовну анализу течности исплати кроз продужени животни век компоненти и смањено време застоја.
Поређење неповратног вентила РВП-20 са сличним моделима
У оквиру серије ХИДАЦ РВ/РВП, контролни вентил РВП-20 се налази између мањих и већих модела. РВП-16 управља протоком до 200 литара у минути и тежи 2,1 кг, што га чини погодним за лакше примене. РВП-25 повећава капацитет на 550 литара у минути, али је тежак 5,8 кг, што је погодније за тешке индустријске системе. Сва три модела деле исти максимални притисак од 350 бара и температурни опсег.
Други произвођачи нуде конкурентне производе са сличним спецификацијама. Босцх Рекротх серија С 20 пружа интегрисане безбедносне функције и опције електричног надзора, са оценама притиска до 315 бара и капацитетом протока до 450 литара у минути. Серија ПВ компаније Паркер Ханнифин наглашава лагане композитне материјале за ваздухопловну примену, руковање 350 бара и 300 литара у минути.
Вентили из серије Данфосс ЦСВ имају побољшану отпорност на корозију и веће вредности притиска (420 бара) погодне за пољопривредну опрему. ХАВЕ Хидраулик БЦ серија нуди ултра-компактне дизајне за немачке произвођаче машина, са притиском од 350 бара и протоком од 320 литара у минути. Неповратни вентил РВП-20 остаје конкурентан кроз своју доказану поузданост, дизајн без цурења и лакоћу интеграције у постојеће ХИДАЦ системе.
Куповина и доступност
Неповратни вентил РВП-20 носи стандардни број дела 705937 из ХИДАЦ-а. Куповина преко овлашћених дистрибутера обезбеђује оригиналне делове и техничку подршку. Главни дистрибутери укључују ВалинОнлине и Леадер Хидраулицс, који имају залихе вентила и повезаних комплета заптивки. Времена испоруке варирају у зависности од региона, али се обично крећу од тренутне доступности до 2-4 недеље за стандардне конфигурације.
Прилагођене верзије неповратног вентила РВП-20 са различитим притисцима пуцања или специјалним заптивкама захтевају дуже време испоруке, обично 6-8 недеља. Када наручите прилагођене спецификације, обезбедите комплетне системске захтеве укључујући радни притисак, брзину протока, тип течности и температурни опсег. Ове информације помажу ХИДАЦ инжењерима да препоруче оптималну конфигурацију.
Коришћене или реновиране јединице неповратног вентила РВП-20 појављују се на секундарним тржиштима као што је еБаи, често по нижим ценама. Међутим, куповина половних хидрауличних компоненти носи ризике укључујући непознату сервисну историју и потенцијално унутрашње хабање. Ако ограничења трошкова захтевају разматрање половних вентила, купујте само од продаваца са провереном репутацијом и захтевајте документацију за испитивање притиска.
Најбоље праксе за интеграцију неповратног вентила РВП-20
Успешна интеграција неповратног вентила РВП-20 почиње правилним дизајном система. Израчунајте стварне брзине протока и падове притиска како бисте осигурали да вентил неће створити превелики отпор у кругу. Вентил најбоље функционише када проток остане испод 80% максималног капацитета, пружајући маргину за скокове притиска и варијације температуре.
Инсталирајте филтер за одзрачивање или вентилацију у системима где може доћи до увлачења ваздуха. Заробљени ваздух може спречити неповратни вентил РВП-20 да се правилно затвори и може временом проузроковати оштећење кавитације. Позиционирање вентила тако да се мехурићи ваздуха подигну и побегну побољшава перформансе и дуговечност.
Када користите више јединица неповратног вентила РВП-20 у паралелним круговима, обезбедите уравнотежену дистрибуцију протока. Мале варијације у притиску пуцања између вентила могу изазвати неравномерно оптерећење, смањујући ефикасност паралелног распореда. Размислите о коришћењу усклађених комплета из исте производне серије за критичне апликације.
Пратите контролни вентил РВП-20 током почетног покретања система и пуштања у рад. Пазите на неуобичајену буку, претерану топлоту или неочекивана очитавања притиска која могу указивати на проблеме са инсталацијом или некомпатибилне услове рада. Рано откривање проблема спречава оштећење вентила и других компоненти система.
Разумевање ограничења и разматрања
Док се неповратни вентил РВП-20 истиче у многим применама, препознавање његових ограничења спречава погрешну примену. Вентил није дизајниран за високофреквентне циклусе где се конус отвара и затвара много пута у минути. Такав рад убрзава хабање и може изазвати превремени квар. За високофреквентне апликације, размислите о контролним неповратним вентилима или кертриџ вентилима дизајнираним за динамички сервис.
Дизајн са опругом значи да неповратни вентил РВП-20 увек ствара пад притиска током протока унапред. У круговима у којима је минимални отпор критичан, ова карактеристика мора бити укључена у прорачун величине пумпе и ефикасности система. При максималном протоку, пад притиска може да достигне 8 бара, што се претвара у топлоту и изгубљену енергију.
Обрнути ток не производи цурење када вентил функционише исправно, али контаминација или хабање могу угрозити заптивање. Системима који захтевају апсолутну нулу цурења ради безбедности могу бити потребни редундантни вентили или алтернативне технологије заптивања. Редовно тестирање потврђује да обрнуто заптивање остаје ефикасно током радног века вентила.
Неповратни вентил РВП-20 обезбеђује чисто механички рад без повратне информације о положају или могућности подешавања током рада. Примене које захтевају променљив притисак пуцања или даљинско управљање захтевају различите типове вентила. Разумевање ових основних карактеристика помаже да се вентил усклади са одговарајућом применом.
Закључак
Неповратни вентил РВП-20 служи као поуздано решење за спречавање повратног тока у хидрауличним системима који раде на притисцима до 350 бара са протоком до 350 литара у минути. Његов дизајн конуса са опругом ствара повратно заптивање без цурења док одржава низак пад притиска напред. Компактни формат за монтажу на плочу поједностављује уградњу у блокове вентила и разводнике.
Овај вентил налази широку примену у мобилним машинама, индустријској аутоматизацији и поморској хидраулици где је контрола смера важна за безбедност и ефикасност. Уз правилну инсталацију, чистоћу течности и периодичне провере, неповратни вентил РВП-20 пружа дуги низ година рада без проблема. Његов стандардизовани дизајн и широка доступност чине га практичним избором за нове системе и заменске апликације.
Када бирате неповратни вентил за хидрауличке апликације, размотрите неповратни вентил РВП-20 за кола средњег оптерећења која захтевају поуздану превенцију повратног тока. Ускладите спецификације вентила са захтевима вашег система, пратите упутства за инсталацију и одржавајте одговарајуће стање течности за оптималне перформансе и дуговечност.
