Када људи траже информације о регулационом вентилу ВЕ 5 за Рекротх, обично желе да разумеју шта овај вентил ради, како функционише и да ли одговара њиховим потребама. Ознака ВЕ 5 се односи на одређену категорију величине у Рекротховој линији вентила, али прича је занимљивија од само једног модела вентила.

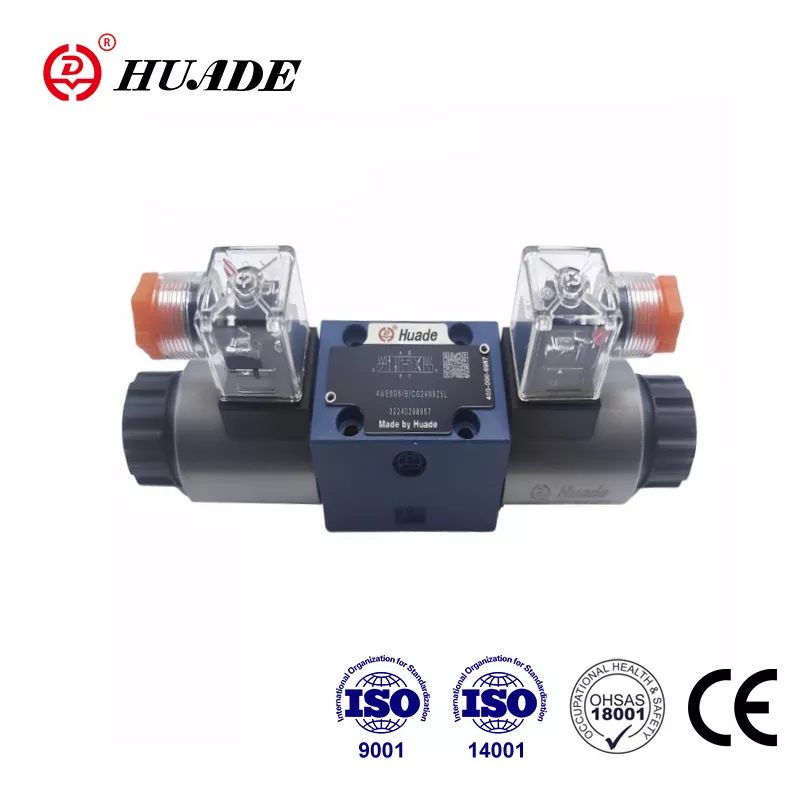

Шта је регулациони вентил ВЕ 5
Оригинални ВЕ 5 из Рекротх-а је био смерни контролни вентил направљен према стандарду величине НГ5. Ови вентили су контролисали проток хидрауличне течности у системима којима су били потребни умерени притисак и проток. Традиционални ВЕ 5 могао је да поднесе притиске до 250 бара и проток између 14 и 20 литара у минути. Дуги низ година, овај ниво перформанси је добро функционисао за мање хидрауличне системе као што су компактне машине и лака индустријска опрема.
Међутим, модерне индустријске примене захтевају више снаге и веће брзине протока. Овде еволуција регулационог вентила ВЕ 5 постаје важна. Рекротх је развио серију 5Кс, која укључује моделе 5-.ВЕ 10. Ови новији вентили одржавају филозофију дизајна оригиналног ВЕ 5, али се повећавају до величине НГ10. Резултат је вентил који може да поднесе до 160 литара у минути при притисцима који достижу 420 бара. Када инжењери данас траже регулациони вентил ВЕ 5, често на крају изаберу ове моделе НГ10 јер испуњавају тренутне захтеве перформанси.
Породица регулационих вентила ВЕ 5 прати међународне стандарде као што су ИСО 4401-05 и НФПА Д05. Ова стандардизација значи да се вентили могу монтирати на стандардне подплоче и заменити сличне вентиле других произвођача без редизајнирања целог система.

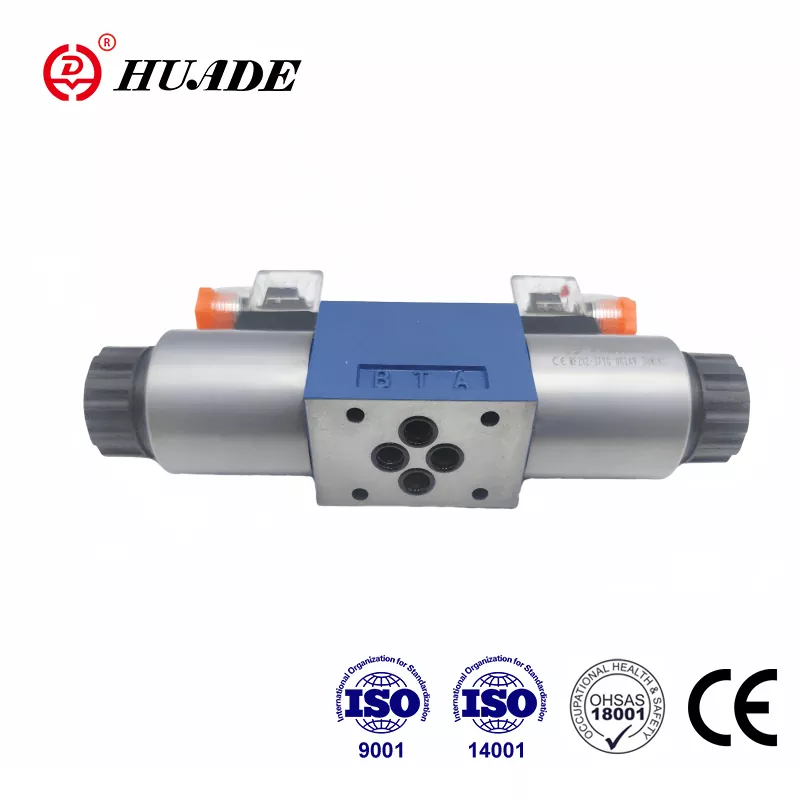

Како вентил ради изнутра
Основна структура регулационог вентила ВЕ 5 је једноставна. Унутар тела вентила налази се клизни калем који се помера напред-назад да би повезао различите портове. Када калем промени положај, мења се који портови се међусобно повезују. На пример, калем може да повеже порт П (притисак) са портом А док повезује порт Б са портом Т (резервоар). Када се калем помери у другом смеру, он обрће ове везе.
Шта тера вентил за контролу смера ВЕ 5 да помера овај калем? Одговор је електромагнетни соленоид. Рекротх користи оно што називају "мокрим" дизајном соленоида. Соленоид се налази унутар хидрауличке течности, а не да је затворен од ње. Ово може звучати ризично, али заправо обезбеђује боље хлађење и дужи животни век. Хидраулична течност одводи топлоту из завојнице, омогућавајући соленоиду да ради непрекидно без прегревања.
Када искључите напајање соленоида, опруге унутар вентила гурају калем назад у његов средишњи положај. Различите конфигурације опруга стварају различита понашања. Стандардно подешавање користи повратне опруге са обе стране. Неке верзије користе јаче опруге како би се вентил брже пребацивао. Друге верзије у потпуности елиминишу опруге за посебне примене где калем треба да остане у било ком положају да се померио до краја.
Многи модели ВЕ 5 вентила за управљање смером укључују функцију ручног пребацивања. Ово је дугме на врху вентила које омогућава некоме да помера калем руком. Током подешавања или решавања проблема, ова ручна контрола се показала веома корисном. Можете тестирати систем без употребе електричне енергије.
Могућности и ограничења перформанси
Модерне НГ10 верзије система усмереног регулационог вентила ВЕ 5 имају импресивне перформансе. Стандардни модели раде на притиску од 350 бара, са специјалним верзијама за 420 бара. Капацитет протока достиже 160 литара у минути са радом на једносмерном напону, или 120 литара у минути са наизменичним напоном након исправљања.
Температурни опсег се креће од минус 30 степени Целзијуса до плус 80 степени Целзијуса. Вентил ради са хидрауличним течностима у распону од веома танких (2,8 милиметара на квадрат у секунди) до прилично дебелих (500 милиметара на квадрат у секунди). Ова флексибилност значи да један дизајн вентила служи многим различитим апликацијама.
Међутим, високе перформансе долазе са неким разматрањима. Када течност тече кроз вентил максималном брзином, хидрауличне силе које делују на калем постају значајне. Ове силе могу изазвати нестабилност или вибрације. Да би ово решио, Рекротх нуди кертриџе за гас који се уграђују у портове. Ови кертриџи благо ограничавају проток, што смањује динамичке силе и углађује рад. Компромис је већи пад притиска на вентилу, али побољшана стабилност се обично исплати.
Унутрашње цурење је још једна карактеристика дизајна усмереног регулационог вентила ВЕ 5. Сви калем вентили пропуштају нешто течности поред калема јер је калему потребан зазор да би се слободно кретао. Ово цурење се постепено повећава како се вентил троши током хиљада циклуса. За апликације које морају да држе терет у положају током дужег периода, само смерни контролни вентил ВЕ 5 можда неће обезбедити довољну силу држања. Додавање спољних неповратних вентила или избор конфигурације калема са затвореним средиштем помаже у решавању овог проблема.
Електрична контрола и време одзива
Електрична страна регулационог вентила ВЕ 5 ради на стандардним индустријским напонима. ДЦ верзије прихватају 12, 24, 110 или 220 волти, при чему је 24 волта најчешћи. Верзијама са наизменичном струјом потребан је конектор за исправљач за претварање наизменичне струје у једносмерну струју коју захтева соленоид.
Потрошња енергије се креће од 17 до 38 вати у зависности од конкретног модела. Вентили су оцењени за 100% радни циклус, што значи да могу остати под напоном непрекидно без оштећења. Ова континуирана оцена је важна зато што многи хидраулички системи држе позицију током дужег периода.
Време одговора варира у зависности од неколико фактора. Стандардним соленоидима је потребно између 65 и 150 милисекунди да се укључе и између 48 и 104 милисекунди да се искључе. Ова времена могу изгледати брзо, али неким апликацијама је потребан још бржи одговор. Рекротх нуди картриџе за модулацију ширине импулса који смањују време пребацивања на пола. Ови ПВМ кертриџи брзо пулсирају напон соленоида у контролисаном обрасцу који убрзава кретање калема.
Друга опција ПВМ смањује потрошњу енергије, а не побољшава брзину. Овај кертриџ за смањење енергије смањује температуру завојнице за најмање 30 степени Целзијуса. Нижа температура продужава век трајања вентила у врућим окружењима или апликацијама са високим оптерећењем. Инжењери морају да бирају између оптимизације за брзину или оптимизације за управљање топлотом. Систем усмереног регулационог вентила ВЕ 5 пружа опције за оба приоритета.
Када се соленоид искључи, колапсирајуће магнетно поље генерише напон. Овај шиљак може оштетити осетљиву електронику повезану на исто напајање. Стандардни К4 соленоиди захтевају екстерне супресионе диоде да би стегле овај напон испод 500 волти. Верзија соленоида К72Л укључује интегрисану заштиту, која поједностављује ожичење и обезбеђује усклађеност са стандардима електричне безбедности.
Избор праве конфигурације споол-а
Калем унутар регулационог вентила ВЕ 5 одређује шта вентил ради у свакој позицији. Најчешћи су калемови са четири положаја и три положаја. Ови калемови имају четири прикључка (П, Т, А, Б) и три различита положаја (лево, средиште, десно).
Понашање централне позиције је посебно важно. "Е" калем затвара сва четири прикључка у средишњем положају. Ово ствара затворени центар који закључава терет на месту и ствара притисак на пумпи. Е конфигурација обезбеђује максимално држање оптерећења, али захтева растерећени вентил да заштити пумпу од надпритиска.
"Х" калем затвара портове П, А и Б док повезује Т у средишњем положају. Ово ослобађа пумпу до резервоара, смањујући губитак енергије када је вентил центриран. Терет остаје закључан јер су А и Б затворени, али сила држања није тако јака као код Е калема.
"Ј" калем затвара П док повезује А, Б и Т заједно у средишњем положају. Ово омогућава терету да слободно плута и омогућава термичку експанзију да побегне у резервоар. Ј конфигурација је корисна за системе који морају лако да се крећу у неутралном положају или за спречавање повећања притиска услед промена температуре.
Избор погрешног типа калема ствара проблеме. На пример, коришћење Х калема за вертикално подизање може довести до тога да се терет полако спушта надоле због унутрашњег цурења. Е калем би боље држао. С друге стране, коришћење Е калема на хоризонталној оси која се мора слободно кретати учинило би да се систем осећа крутим и троши енергију. Разумевање ваше апликације помаже вам да изаберете праву конфигурацију смерног регулационог вентила ВЕ 5.
Разматрања о инсталацији и одржавању
Инсталирање регулационог вентила ВЕ 5 захтева пажњу на неколико кључних тачака. Вентил се монтира на подлогу која мора да испуњава стандарде ИСО 4401-05. Рекротх подплоче имају специфичне бројеве делова и морају се посебно наручити. Пре уградње вентила, уверите се да је подплоча чиста и правилно постављена на разводник или блок.
Електричне везе користе ДИН ЕН 175301-803 стандардне конекторе. Конектор се може ротирати за 90 степени да би се прилагодио различитим потребама за усмеравање жица. Неки конектори укључују уграђене исправљаче за рад наизменичном струјом, док други додају ЛЕД индикаторе за визуелну потврду стања соленоида.
Чистоћа течности је важнија него што већина људи схвата. Зазори унутар регулационог вентила ВЕ 5 мере само неколико микрометара. Честице контаминације могу заглавити калем, узрокујући да се вентил залепи или не помери. Препоручује се филтрирање до 25 микрометара или финије. Редовно одржавање филтера спречава већину проблема са вентилима.
Вентил ради са хидрауличним уљима на минералној бази и неколико врста биоразградивих течности. Материјали за заптивање долазе у НБР (нитрил) за стандардна уља или ФКМ (Витон) за синтетичке течности и високе температуре. Уверите се да материјал заптивке одговара течности у вашем систему.
Одржавање је релативно једноставно. Електромагнетне завојнице су заменљиве без уклањања вентила из система. Периодично проверавајте отпор завојнице да бисте открили деградацију пре него што дође до квара. Ако вентил почне да реагује споро или не успе да се помери, контаминација је највероватнији узрок. Испирање система и замена филтера обично решавају проблем. Истрошене унутрашње компоненте могу се заменити оригиналним Рекротх резервним деловима, који су обично доступни десет година након производње.
Доношење одлуке о куповини
Када одлучите да купите регулациони вентил ВЕ 5 или његов савремени НГ10 еквивалент, неколико фактора утиче на избор. Прво, проверите своје захтеве за проток и притисак. Ако вам је потребно мање од 20 литара у минути при умереном притиску, традиционална величина НГ5 може бити довољна. За веће перформансе, тренутни стандард су модели НГ10 серије 5Кс.
Друго, размотрите електрични напон који је доступан у вашем објекту. 24-волтна ДЦ верзија је најчешћа у индустријској аутоматизацији, док опције од 110 или 220 волти одговарају различитим регионима и апликацијама.
Треће, процените да ли су вам потребне посебне функције као што су брзо пребацивање, смањење енергије или праћење положаја. Ове опције повећавају трошкове, али пружају стварне предности у захтевним апликацијама.
Цена значајно варира у зависности од спецификација и добављача. Овлашћени дистрибутери и индустријски добављачи носе ове вентиле, често уз техничку подршку која помаже при одабиру. Куповина на велико се обично квалификује за количинске попусте. Званични Рекротх каталог пружа детаљне спецификације и кодове за наручивање како бисте били сигурни да ћете добити управо прави вентил.
Алтернативни добављачи нуде компатибилне вентиле по нижим ценама, али компатибилност и поузданост могу да варирају. За критичне примене, оригинални Рекротх вентили пружају бољу дугорочну вредност кроз доследне перформансе и доступност делова.
Практичне примене и фактори успеха
Регулациони вентил ВЕ 5 и његови потомци налазе дом у безброј примена. Машине за бризгање користе их за контролу обујмица калупа и избацивача. Роботски системи се ослањају на њих за прецизну контролу покрета. Од њих зависе виљушкари за функције управљања и подизања. Пресе за обликовање метала, алатне машине и опрема за руковање материјалом садрже ове вентиле.
Успех са било којом инсталацијом усмереног регулационог вентила ВЕ 5 зависи од усклађивања вентила са захтевима апликације. За апликације са високим протоком потребни су кертриџи за гас да би се одржала стабилност. Окружења са високом температуром имају користи од соленоида за смањење енергије. Примене за држање оптерећења захтевају калемове са затвореним средиштем и евентуално спољне неповратне вентиле.
Електрични систем мора да обезбеди одговарајући напон и да садржи заштиту од скокова напона. Дизајн хидрауличког система треба да узме у обзир пад притиска кроз вентил и да обезбеди адекватну филтрацију.
Редовно одржавање продужава век вентила и спречава неочекиване застоје. Једноставне праксе као што су праћење стања филтера, провера спољног цурења и тестирање одзива соленоида омогућавају поуздан рад система.
Еволуција од оригиналне ВЕ 5 до модерне серије 5Кс показује како индустријске хидрауличне компоненте напредују да би задовољиле променљиве потребе. Разумевање и наслеђа и тренутних могућности помаже инжењерима да донесу информисане одлуке о томе која варијанта усмереног регулационог вентила ВЕ 5 најбоље служи њиховој примени. Уз правилан избор, инсталацију и одржавање, ови вентили пружају године поуздане услуге у захтевним индустријским окружењима.
