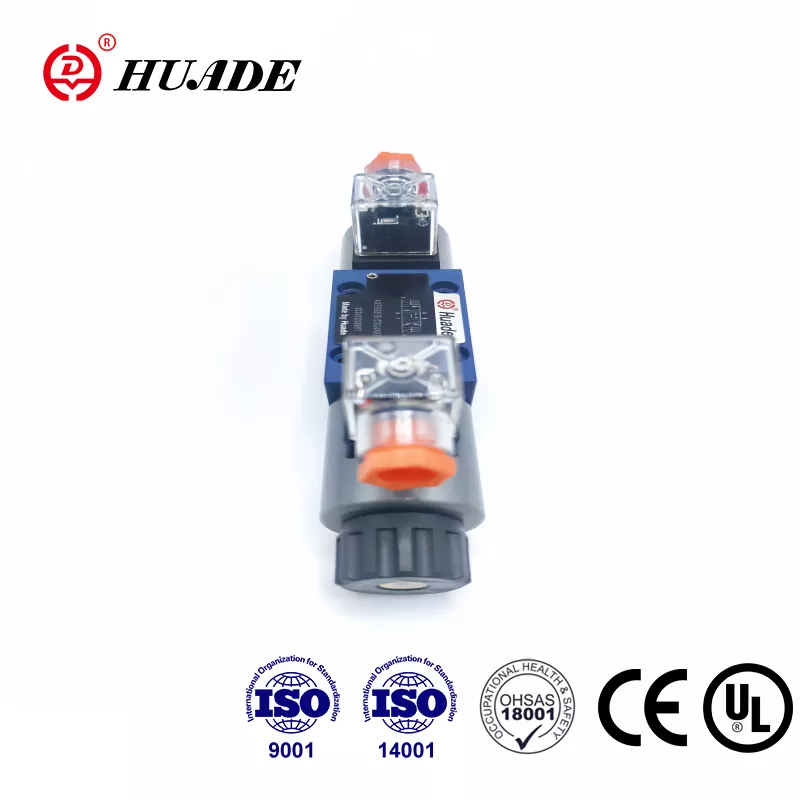

Када радите са хидрауличним системима у фабрикама или на грађевинској опреми, једна компонента се појављује изнова и изнова: смерни контролни вентил. Рекротх 4ВЕ 6 Е је један од најчешће коришћених вентила у индустријској хидраулици, и то са добрим разлогом. Овај вентил контролише како се хидраулична течност креће кроз систем, што значи да контролише како се машине крећу и раде.

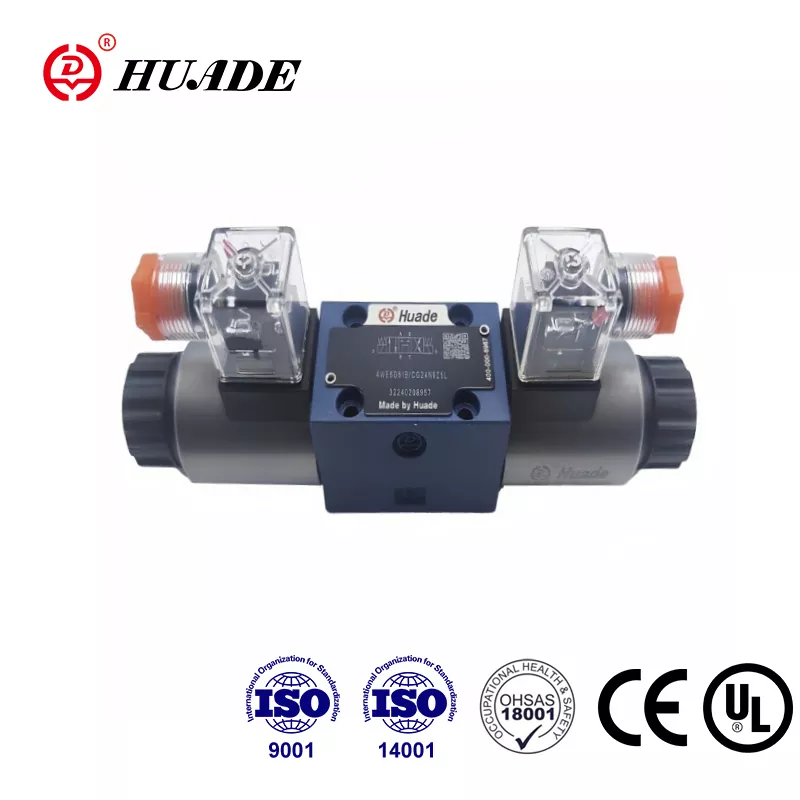

4ВЕ 6 Е је оно што инжењери називају електромагнетним вентилом на калем. То звучи компликовано, али основна идеја је једноставна. Када струја тече до соленоида вентила (електромагнетни калем), он гура метални калем унутар тела вентила. Ово кретање калема преусмерава хидрауличну течност са једног порта на други, мењајући смер кретања хидрауличног цилиндра или мотора. Када струја престане, опруга гура калем назад у првобитни положај.
Шта чини 4ВЕ 6 Е другачијим
"Е" у називу модела вам говори нешто важно о дизајну овог вентила. То значи да вентил користи соленоид са мокрим затичем, где електромагнетни калем је у контакту са хидрауличном течношћу. Овај избор дизајна има неколико предности. Уље помаже у хлађењу соленоида, смањује радну буку и продужава радни век компоненте. Можете чак и да ротирате соленоид за 360 степени на већини верзија, што олакшава инсталацију у уским просторима.
Вентил прати стандард НГ6, који се у различитим деловима света назива и ЦЕТОП 3 или Д03. Ова стандардизација је важнија него што мислите. То значи да вентил стане на стандардне монтажне плоче и да се може заменити сличним вентилима од Паркер, Вицкерс или Арго Хитос без промене хидрауличног разводника. За тимове за одржавање, ова заменљивост смањује време застоја када вам је брзо потребан заменски део.
Рекротх оцењује 4ВЕ 6 Е за притиске до 350 бара, што је око 5,076 ПСИ. Максимални капацитет протока достиже 80 литара у минути на верзијама са ДЦ напајањем, или око 21 галон у минути. Ови бројеви стављају вентил у категорију високих перформанси због своје величине. Наћи ћете да контролише све, од машина за бризгање до хидрауличких система на багерима и рударској опреми.
Како вентил заправо ради
Унутар тела вентила, калем се помера напред-назад да повеже различите прикључке. Вентил има четири главна прикључка које инжењери означавају као П, Т, А и Б. Порт П се повезује са вашом хидрауличном пумпом, која снабдева течност под притиском. Порт Т повезује се са резервоаром или резервоаром где се течност враћа. Прикључци А и Б се повезују са вашим хидрауличним актуатором, као две стране цилиндра.
Када укључите један соленоид, калем се помера да повеже П са А и Б са Т. Ово шаље течност под притиском на једну страну вашег цилиндра док другу страну одводи назад у резервоар. Укључите други соленоид и везе се обрну. Сада се П повезује са Б и А се повезује са Т, померајући ваш цилиндар у супротном смеру. У средњем положају без соленоида под напоном, верзије са опругом држе калем у неутралном положају који блокира све прикључке.
Вентил долази у различитим конфигурацијама калема које инжењери називају „симболи“. Симбол Е је уобичајен за троположајне вентиле са центрирањем опруге. Када вентил седи у свом средишњем положају, сви прикључци су блокирани. Симбол ХА представља двоположајни вентил са повратном опругом, који се користи када вам је потребно кретање само у једном правцу. Неке апликације користе фиксиране верзије означене са "ОФ", где механичка игла закључава калем када се помери. Овим запорним вентилима је потребан само кратак електрични импулс за промену положаја, што штеди енергију у системима који држе положај током дужег периода.
Разматрања притиска и дизајн система
Један број захтева пажњу када дизајнирате системе користећи 4ВЕ 6 Е: максимални притисак у отвору резервоара. Док прикључци П, А и Б могу да поднесу 350 бара, порт Т обично достиже максимум од 160 бара, мада неке варијанте иду и до 210 бара. Ова разлика ствара важно ограничење дизајна. Када покренете вентил на максималном радном притиску са одређеним симболима калема, Рекротх упозорава да прикључак Т треба да се користи као одводни вод, а не као повратни вод који би могао видети повратни притисак из вашег резервоара или других компоненти.
Ово ограничење притиска је повезано са начином на који калем вентили раде интерно. Чврсти зазори између калема и тела вентила који омогућавају функционисање вентила такође стварају унутрашње цурење. Ово није квар; то је инхерентна карактеристика дизајна калем вентила. Како се вентил временом троши, ово унутрашње цурење се постепено повећава. Течност која цури мора негде да оде, због чега је ограничење притиска у отвору резервоара важно за дугорочну поузданост.
Још једна брига везана за притисак се односи на диференцијалне цилиндре, где је површина на страни шипке мања од површине клипа. Ако ваш симбол вентила блокира повратак на страни шипке током одређених услова укључивања, однос површина може да појача притисак у комори шипке изнад вредности вентила од 350 бара. Ова појава се зове појачање притиска и може оштетити цилиндре или чак изазвати опасне кварове. Решење укључује додавање спољних вентила за растерећење на страни шипке диференцијалних цилиндара или одабир симбола калема који не стварају ово стање блокирања.
Електричне спецификације и опције управљања
4ВЕ 6 Е ради и са једносмерном и наизменичном струјом. Уобичајени једносмерни напони укључују 12, 24, 96 и 205 волти. Верзије наизменичне струје обично раде на 110/120 или 230 волти на 50 или 60 Хз. Електрични конектор прати стандард ЕН 175301-803 са трополним дизајном који укључује два прикључка за напајање и уземљење. Већина верзија укључује уграђене супресионе диоде за заштиту од скокова напона када се соленоид искључи.
За примену у опасним подручјима, Рекротх нуди верзије отпорне на експлозију са ознаком КСЕ или ВЕ1. Ове варијанте испуњавају АТЕКС стандарде за европске инсталације или захтеве НЕЦ 505/Цласс И Зоне 1 за локације у Северној Америци. Кућишта отпорна на експлозију и суштински безбедни соленоиди омогућавају вентилу да безбедно ради у окружењима са запаљивим гасовима или парама, као што су хемијска постројења или нафтне платформе на мору.
Опција задржавања са ознаком "ОФ" пружа значајне предности за енергетску ефикасност. Уместо да држите соленоид стално под напоном да задржи позицију, шаљете импулс од 100 милисекунди да померите калем, а затим га механички фиксатор закључава на месту. Ово смањује стварање топлоте, продужава век трајања соленоида и смањује потрошњу електричне енергије. Произвођачи машина алатки користе ову функцију за хидрауличне системе стезања који морају чврсто да држе обрадак током дугих операција обраде.
Компатибилност са флуидима и материјали за заптивање
Стандардни 4ВЕ 6 Е долази са заптивкама од НБР (нитрилне гуме) које раде са већином хидрауличких уља на минералној бази која испуњавају ХЛП или ХВЛП спецификације. НБР заптивке такође раде са течностима отпорним на воду и гликол у категорији ХФЦ. Међутим, ако ваш систем користи биоразградиве хидрауличне течности као што су ХЕТГ, ХЕЕС или ХЕПГ, или синтетичке течности отпорне на ватру као што су ХФДУ или ХФДР, морате да наведете ФКМ (флуорокарбонске) заптивке приликом наручивања.
Погрешан материјал заптивке доводи до брзог пропадања и квара система. Ако мењате заптивке током одржавања, проверите коју течност ваш систем заправо користи пре него што наручите делове. Комплет НБР заптивки носи број дела 3492432, док је ФКМ комплет 3120269. Коришћење погрешног комплета значи да ћете поново поцепати вентил за неколико месеци након што некомпатибилне заптивке набубре, попуцају или се распадну.
Рекротх наводи да хидраулична течност мора задовољити стандарде чистоће ИСО 4406 класе 20/18/15. Овај троцифрени код означава максималан број честица у различитим величинама. Течност за чишћење смањује хабање на прецизно обрађеним површинама калема и проврта. Контаминирана течност убрзава хабање, повећава унутрашње цурење и може проузроковати да се калем залепи или нередовито помера. Инсталирање одговарајуће филтрације са елементима од 10 микрометара или финије штити ваше улагање вентила и продужава радни век.
Инсталација и први рад
Вентил се монтира директно на стандардну НГ6 или ЦЕТОП 3 подплочу помоћу четири вијка. Шема монтирања и локације портова прате ИСО 4401-03-02-0-05, обезбеђујући компатибилност међу произвођачима. О-прстенови заптивају сваки прикључак порта и требало би да нанесете танак филм хидрауличке течности на ове О-прстенове током инсталације да бисте спречили прикљештење или котрљање.
Пошто соленоиди користе дизајн са мокрим пиновима, унутрашње шупљине морају бити испуњене хидрауличном течношћу за правилан рад. Током иницијалног покретања, можда ћете морати да циклирате вентил неколико пута док покрећете хидрауличну пумпу да бисте испразнили ваздух из комора соленоида. Ваздух заробљен у овим просторима утиче на силу соленоида и време одзива вентила. Неке инсталације укључују мале завртње за вентилацију на кућиштима соленоида како би се ослободио заробљени ваздух током пуштања у рад.
Сваки 4ВЕ 6 Е укључује ручно подешавање које вам омогућава да померате вентил без електричне енергије. Стандардна скривена верзија захтева посебан алат за приступ. Опционе верзије укључују назубљене дугмад или дугмад са печуркама које се могу закључати које омогућавају ручни рад током одржавања или у хитним ситуацијама. На вентилима са два електромагнета никада не притискајте оба ручна прекидача истовремено, јер то ствара механички сукоб који може оштетити унутрашње компоненте.
Контрола протока и меко пребацивање
Неке верзије 4ВЕ 6 Е долазе са уметцима за гас, који су у основи калибрисани отвори инсталирани у одређеним портовима. Ознака "/Б12" означава отвор од 1,2 милиметра на прикључку П. Ови пригушници не ограничавају само максимални проток. Њихова главна сврха је управљање скоковима притиска и скоковима протока који се дешавају током брзог пребацивања вентила. Контролишући брзину којом се проток може променити, уметци гаса смањују удар система, штите низводне компоненте и продужавају укупан век система.
Одређене варијанте модела означене са ".73…А12" укључују меко пребацивање кроз модификовану геометрију калема. Ове верзије обезбеђују смањење шока за отприлике 85 процената у поређењу са стандардним пребацивањем. Мекши прелаз помаже у апликацијама где померање вентила ствара непријатан шум или где хидраулички удар оштећује цевне везе и разводнике током времена. Компромис је нешто спорији одзив, што је важно у апликацијама велике брзине, али нуди јасне предности у системима којима је приоритет несметан рад и дуговечност.
Уобичајене апликације и случајеви употребе
Регулациони вентил 4ВЕ 6 Е се појављује у целој индустријској аутоматизацији. Машине за бризгање користе ове вентиле за контролу сила стезања калупа и покрета избацивача. Висок степен притиска и поуздано пребацивање вентила чине га погодним за захтевне радне циклусе у преради пластике. Опрема за обликовање гуме користи сличне конфигурације вентила за контролу притиска и избацивање делова.
Грађевинска и мобилна опрема укључује 4ВЕ 6 Е у кругове руку багера, контроле ножева булдожера и функције крана. Компактна величина вентила у односу на његов капацитет протока штеди простор у пренатрпаним мобилним хидрауличним системима. Његова стандардизована монтажа омогућава произвођачима опреме да набављају од више добављача без редизајнирања колектора.
Произвођачи машина алатки уграђују ове вентиле у машине за млевење, центре за глодање и аутоматизоване производне линије. Верзије са фиксирањем функционишу посебно добро у учвршћењима и системима стезања који морају поуздано да држе позицију без непрекидног трошења електричне енергије. Операције машинске обраде без надзора имају користи од уштеде енергије и смањеног стварања топлоте запорних вентила са импулсним управљањем.
Решавање проблема и одржавање
Када 4ВЕ 6 Е не ради исправно, неколико уобичајених проблема обично објашњава проблем. Споро или недоследно померање често указује на контаминирану течност која омогућава да се калем заглави у свом отвору. Провера индикатора диференцијалног притиска филтера у систему говори вам да ли филтрација иде у корак са стварањем контаминације. Ако филтери касне за замену, то је ваше прво решење.
Електрични проблеми се манифестују као потпуни неуспех мењања или као слабо, оклевајуће деловање вентила. Проверите напон напајања на конектору вентила док соленоид треба да буде под напоном. Низак напон смањује силу соленоида и успорава одзив. Лабави пинови конектора стварају повремене операције које је фрустрирајуће за дијагностицирање. Диоде за потискивање уграђене у већину вентила могу отказати у кратком споју или отварању, што утиче на понашање соленоида.
Повећање унутрашњег цурења током радног века вентила на крају захтева замену заптивке или замену вентила. Ако приметите да хидраулични цилиндар пузи надоле под оптерећењем када вентил треба да држи позицију, унутрашње цурење је вероватан узрок. Инсталирање спољног вентила за задржавање оптерећења може бити једноставније решење од замене вентила ако цурење није озбиљно. За критичне апликације за држање положаја, екстерни неповратни вентили или неповратни вентили којима управља пилот обезбеђују позитивно држање оптерећења без обзира на стање усмереног вентила.
Дизајн соленоида са мокрим иглицама нуди предност у одржавању: можете заменити калем без пражњења система или губитка хидрауличке течности. Једноставно одспојите електрични конектор, одврните склоп соленоида и замените завојницу. Ова могућност сервисирања на терену смањује време застоја током поправки. Када наручујете заменске калемове, проверите да напон и тип конектора одговарају вашој инсталацији.
Разматрање величине и избора
Избор правог регулационог вентила укључује усклађивање неколико параметара са захтевима ваше апликације. Почните са притиском: ако ваш систем ради изнад 350 бара, 4ВЕ 6 Е неће радити. Капацитет протока треба проверити у односу на захтеве брзине актуатора. Вентил од 80 литара у минути може изгледати адекватним на папиру, али ако трчите близу те границе, пад притиска на вентилу се повећава и стварање топлоте постаје проблем.
Размислите о радном циклусу и фреквенцији пребацивања. Апликације које се пребацују континуирано имају користи од АЦ соленоида, који боље подносе топлоту због веће топлотне масе. ДЦ соленоиди добро раде за повремене радње и нуде брже време одзива. Ако ваш систем треба да задржи позицију дужи временски период без покрета, одредите конфигурацију фиксирања да бисте елиминисали континуирано напајање соленоида.
Симбол калема одређује функцију вентила у средишњем положају и на сваком екстремном положају. Пажљиво проучите симболе хидрауличне шеме да бисте разумели шта свака конфигурација везе порта ради са вашим актуатором. Симбол Е (сви портови блокирани у центру) одговара апликацијама где желите да заустављени актуатори одоле спољним силама. Симбол П-то-Т у средини обезбеђује слободну циркулацију која смањује стварање топлоте током периода мировања. Изаберите симбол који одговара вашим функционалним захтевима.
Конкурентне алтернативе и унакрсне референце
Док је Рекротх 4ВЕ 6 Е водећи производ, неколико других произвођача производи функционално еквивалентне вентиле. Паркерова серија Д1ВВ009ЦНТ нуди могућност директне замене са сличним оценама притиска и протока. Вицкерс, сада део Еатона, производи серију ДГ4В-3-8Ц која се директно мења на НГ6 подплоче. Арго Хитос нуди РПЕ3-063Ц11 као још једну заменљиву опцију.
Ова компатибилност међу произвођачима даје одељењима набавке флексибилност. Ако се ваш примарни добављач суочава са дугим роковима испоруке или недостатком залиха, постоје алтернативе без редизајнирања вашег хидрауличног система. Ценовна конкуренција међу овим произвођачима иде у корист купаца, иако Рекротх-ова екстензивна дистрибутивна мрежа и техничка подршка често оправдавају било какву премију цене.
Када замењујете вентиле различитих произвођача, проверите да ли се симболи калема поклапају функционално, а не само номинално. Оно што један произвођач назива "Симбол Е" може имати суптилно различите портове од верзије другог произвођача. Прегледајте детаљне дијаграме повезивања портова у каталогу сваког произвођача пре него што завршите замену унакрсних референци.
Стратегија одређивања цена и набавке
Тржишна цена за 4ВЕ 6 Е варира у зависности од региона, конфигурације и обима куповине. У Северној Америци очекујте цене око 140 долара за стандардне конфигурације које се купују појединачно. Индијска тржишта показују цене између 7,799 и 9,203 ₹, док малезијски дистрибутери наводе око 196,50 РМ. Ове варијације одражавају локалне трошкове дистрибуције, увозне дажбине и тржишну конкуренцију.
Минималне количине наруџбине код већине дистрибутера почињу од једног комада, што чини мале куповине практичним. Времена испоруке обично трају седам до десет дана за стандардне конфигурације, мада уобичајене комбинације напона и симбола се често испоручују са залиха дистрибутера. Мање уобичајене конфигурације могу се продужити на неколико недеља ако захтевају фабричку израду по наруџбини.
За одељења за одржавање која управљају критичним залихама резервних делова, размислите о складиштењу једне или две најчешће коришћене конфигурације као осигурања од неочекиваних кварова. Дуг радни век вентила значи да резервни делови могу стајати на полицама годинама, али трошкови складиштења резервних делова су минимални у поређењу са трошковима застоја опреме. Уверите се да ваша залиха укључује посебне конфигурације као што су ФКМ заптивке ако ваш систем користи нестандардне течности.
Коначне препоруке
Рекротх 4ВЕ 6 Е смерни контролни вентил пружа поуздане перформансе у компактном, индустријском стандардном паковању. Његов називни притисак од 350 бара и капацитет протока од 80 литара у минути пружају снажну способност у класи величине НГ6. Дизајн соленоида са мокрим иглицама балансира перформансе са лакоћом сервисирања, а стандардизована монтажа обезбеђује широку компатибилност хидрауличних система.
Када специфицирате или одржавате ове вентиле, обратите пажњу на детаље који су најважнији. Ускладите материјале заптивки са хемијом ваше хидрауличке течности. Димензионирајте вентил конзервативно да бисте избегли превелики пад притиска и стварање топлоте. Размотрите фиксиране верзије за уштеду енергије у апликацијама за држање положаја. Заштитите диференцијалне цилиндре од интензивирања притиска кроз правилан дизајн кола.
Разумевање како вентил функционише, која су његова ограничења и како се уклапа у окружење конкуренције помаже вам да донесете боље одлуке о избору, одржавању и решавању проблема. 4ВЕ 6 Е није савршен за сваку примену, али у оквиру свог дизајнерског оквира, пружа доказане перформансе које објашњавају његову широку примену у индустријској хидраулици.
