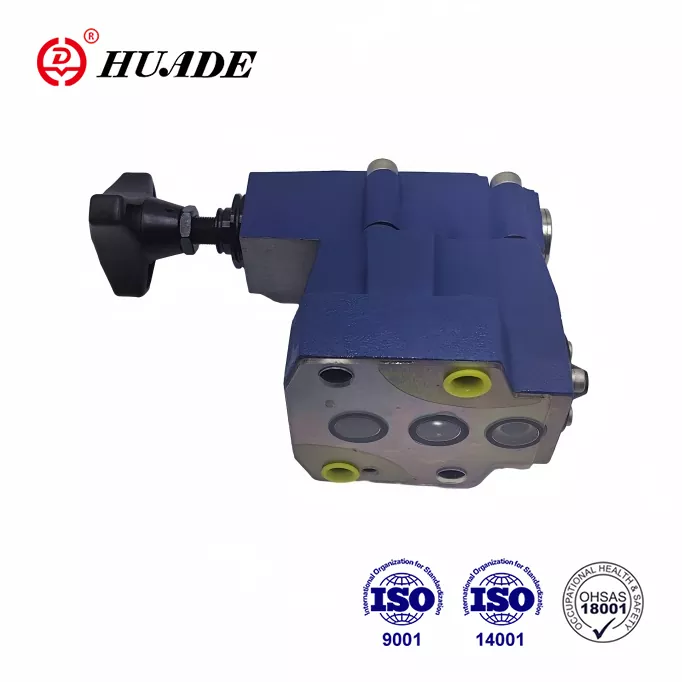

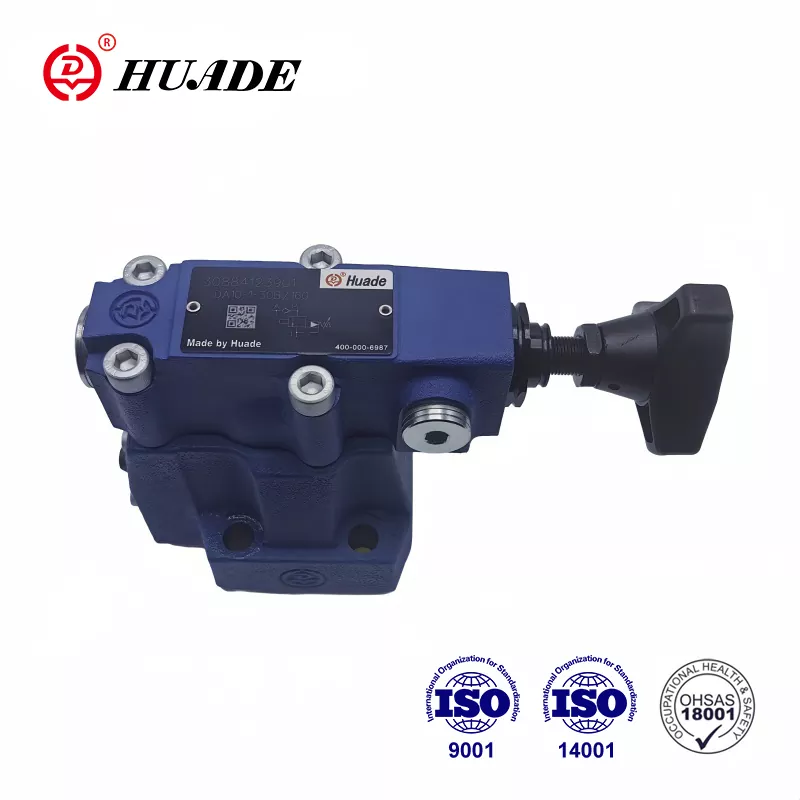

Вентил за искључивање притиска да

Хуафилтер је кинески добављач специјализован за снабдевање Хуаде® вентилима подврста. Вентил за искључивање притиска Да су конкурентни са међународно реномираним брендовима производима са квалитетом и нижим ценама. Ова јединствена продајна тачка је зато што Хуаде више пажње посвећује практичности производа. Сарадња са Рекротхом два пута од 1979. године, Хуаде је уградила врхунску технологију из РекрОТХ-а. Хуаде ® вентили за притисак у потпуности су у складу са међународним стандардима. Да бисмо пружили бољу продајну службу, имамо професионалне инжењере који могу пружити услуге селекције да се подударају са Рекротховим производима. Тражите приступачну алтернативу хидрауличким вентилима прве линије, као што је Рекротх, Хуаде® је опција која вреди размотрити.

Као водећи бренд у кинеској хидрауличкој индустрији, Хуаде® хидраулички вентили су фаворизовани од стране тржишта њиховог квалитета упоредиве са брендовима прве рате са приступачним ценама. Хуаде® Рељефни вентил за заштиту притиска може заменити серије производе које нуди Рекротх због две дугорочне сарадње. Све филијале предузећа прошле су три главна национална системска сертификата, наиме, ИСО9001, ИСО14001 и ОХ САС18001. Хуаде Хидраулић је увео више од 750 напредне опреме из целог света. Такође има добар систем инспекције како би се осигурало супериорне перформансе сваког вентила за притисак.

Параметар производа за искључивање притиска вентила ДА

Величина

10

20

30

Мак.флов (л / мин)

40

100

250

притисак је зазвонио

Погледајте карактеристичну кривуљу

Порт за радног притиска А (МПА)

До 31.5

Макс. Подељив притисак (МПА)

До 8, до 16, до 31.5

Течност под притиском

Минерално уље (за НБР печат) или фосфатни естер (за ФПМ печат)

Распон вискозности (мм ² / с)

10 ~ 800

Температура течности под притиском (℃)

-30 до +80

Степен контаминације (㎛)

Максимални дозвољени степен контаминације течности под притиском је НАС 1638 класе 9.
Стога препоручујемо филтер са минималном стопом задржавања β10 ≥ 75

Тежина (кг)

И

3.8

7.7

13.4

Девет

4.9

8.8

14.5

Product Feature And Application of Pressure Shut-off Valve DA

Карактеристике:

▶ за монтажу подвлаке:

▶ 4 Елементи прилагођавања:

● Ротари дугме

● Рукав са унутрашњим шестерокутом и заштитном капом

● Закључавање ротационог дугмета са скалом

● Ротари дугме са скалом

▶ 3 оцене притиска

▶ Соленоидно активирано истовар преко уграђеног смерног вентила

Функција, одељак и симболи вентила за искључивање притиска

Вентили за контролу притиска Тип ДА су пилот вентили за искључивање притиска. Користе се за пребацивање протока пумпе на несумљену пролазу чим се постигне притисак акумулатора. Даљње апликације за вентил су у системима који имају високе и ниске пумпе под ниским притиском. У овом случају пумпа са ниском притиском пребацује се на несумљену пролазу чим се постигне постављени високи притисак.

Притисак искључини вентили Да у основи састоје се од главног вентила са главним склопом калема, пилот вентила са елементом подешавања притиска и провере вентила. У величини 10 вентила, чековни вентил је уграђен у главни вентил. У величини вентила 25 и 32 чековни вентил је уграђен у засебну плочу уграђену испод главног вентила.

Врста вентила за искључивање притиска ТИПЕ ДА

Преусмеравање протока пумпе од П до А или П до Т.

Пумпа пружа проток путем чековног вентила (1) у хидраулички систем (П до А). Притисак у луци А актима путем пилот линије (3) на калему за контролу пилота (4). Истовремено, притисак у лучком п пролази кроз отвори (5) и (7) до опруге опружне стране главног калема (6) и поппет (8) у пилот вентилу (2). Чим се постигне постављени притисак прекида у хидрауличком систему, поппет (8) подиже се против пролећа (9). Течност под притиском сада се улива путем отвора (5) и (7) у пролећну комору (11). Од

Овде се течност враћа у резервоар или интерно преко контролне линије у типу вентила да ... 30б / ... или екстерно преко контролне линије у вентилу типа да.30б / .. и ... Због отвора (5) и (7), пад притиска сада је сада присутан у главном калеми (6). Главна калем (6) сада подиже своје седиште и отвара везу од П до Т. Провјери вентил (1) Сада се дозе прикључак од А до П. Поппет (8) сада се одржава притисак система путем пилот калема (4).

Преусмеравање протока пумпе од п до тор п до А.

Подручје пилот калема (4) је 17% већи од ефективног подручја поппет (8). Ефикасна сила на пилот калему (4) је, дакле, 17% већа од ефективне силе на поппету (8). Када притисак покретача падне у односу на притисак искључивања вентилом који одговара диференцијалу притиска преклопног притиска, пролеће (9) гура поппет (8) на његово седиште. Притисак се затим изграђује на опружном оптерећеном бочној страни главног калема (6) .ин спојеви са пролеће (10), ово затвара главну калему (6) и изолати прикључак од П до Т. Проток пумпе пролази још једном путем чековног вентила (1) у хидраулички систем (П до А).


Структура ДА10 ... 30б



Симболи да ... 30б
