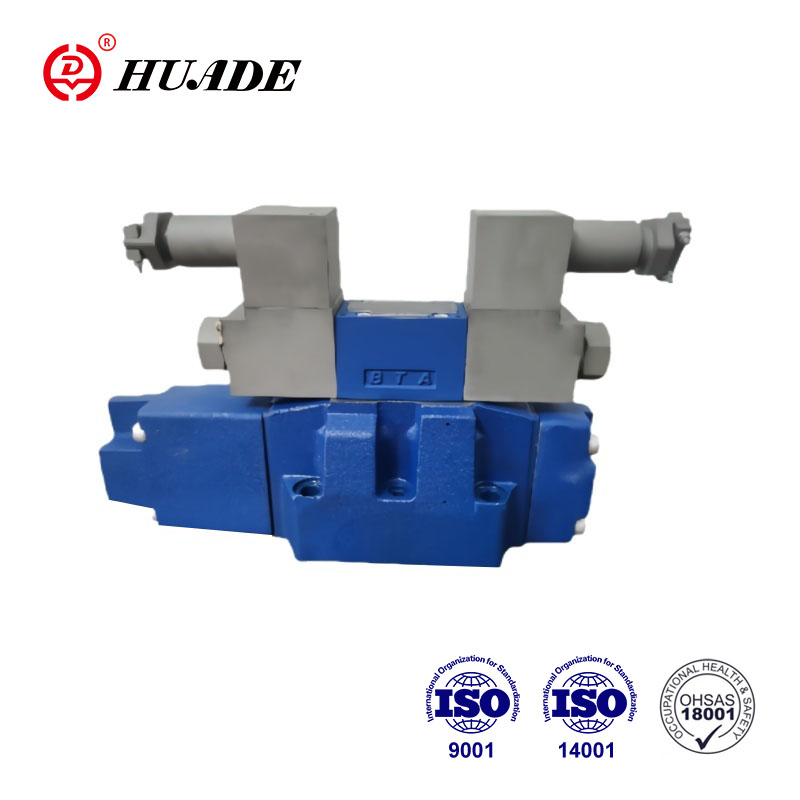

Пропорционални смерни вентил отпоран на експлозију 4ВРЗ се широко користи у хидрауличним системима који захтевају прецизну контролу и перформансе отпорне на експлозију. Хуадеови вентили серије 4ВРЗ против експлозије имају ЦНЕКС сертификат. Оцене и сертификати отпорности на експлозију обично су у складу са релевантним међународним стандардима. Пропорционални вентил отпоран на експлозију 4ВРЗ има осетљиве карактеристике регулације протока, чиме се може постићи прецизна контрола притиска, протока и правца хидрауличког система.
| генерал | ||
| Тип вентила | СЕП | |
| Инсталација | опционо, пожељно хоризонтално | |
| Опсег температуре складиштења (℃) | -20 до +80 | |
| Опсег температуре околине (℃) | -20 до +70 | |
| Тежина (кг) | НГ10 | 7.8 |
| НГ16 | 13.4 | |
| НГ25 | 18.2 | |
| НГ32 | 42.2 | |
| Хидраулични (мерено са ХЛПАГ.п=100бар: 40 ℃ ± 5 ℃) | ||||||
| Називна величина | 10 | 16 | 25 | 32 | ||
| Радни притисак (бар) | Пилотни вентил | Екстерно снабдевање пилот уљем | 30 до 100 бара | |||
| Унутрашње снабдевање пилот уљем | 100 до 350 само са "Д3". | |||||
| Главни вентил | до 315 | до 350 | до 350 | до 350 | ||
| Повратни притисак (бар) | Отвор Т (прикључак Р) (спољни одвод уља за пилот) | до 315 | до 250 | до 250 | до 150 | |
| Отвор Т (унутрашњи одвод уља за пилот) | до 30 | до 30 | до 30 | до 30 | ||
| Лука И | до 30 | до 30 | до 30 | до 30 | ||
| Улазни сигнал запремине пилот уља 0-100 % (цм) | 1.7 | 4.6 | 10 | 26.5 | ||
| Проток пилот уља у портовима Кс и И са степенастим улазним сигналом 0-100 % (Л/мин) | 3.5 | 5.5 | 7 | 15.9 | ||
| Проток главног вентила (Л/мин) | до 170 | до 460 | до 870 | до 1600 | ||
| Хидраулична течност | Минерално уље (ХЛ, ХЛП) према ДИН 51524 Остале течности на упит! | |||||
| Опсег температуре хидрауличног флуида (℃) | -20 до +80 (пожељно +40 до +50) | |||||
| Опсег вискозитета (мм2/с) | 20 до 380 (пожељно 30 до 46) | |||||
| Степен контаминације | Максимални дозвољени степен контаминације течности под притиском је према НАС 1638 или ИСО 4406(ц) | Препоручује се филтер са минималном стопом задржавања од βк≥ 75 | ||||
| Пилотни вентил | НАС 1638 класа 7 | к=5 | ||||
| Главни вентил | НАС 1638 класа 9 | к=15 | ||||
| Хистереза (%) | ≤ 6 | |||||
| Електрични | ||
| Тип вентила | СЕП | |
| Врста заштите вентила према ЕН 60529 | ИП65 са монтираном и закључаном утичницом за кабл | |
| Тип напона | ДЦ | |
| Преклапање вредности команде (%) | 15 | |
| Макс. струја (А) | 1.5 | |
| Отпор соленоида (Ω) | Хладна вредност на 20℃ | 4.8 |
| Макс. топла вредност | 7.2 | |
| Дужност (%) | 100 | |
| Температура завојнице (℃) | до 150 | |
| Заштита вентила према ЕН 60529 | ИП65 са монтираним и фиксним утичним конектором | |
| Контролна електроника | ||
| Екстерно појачало за тип ВРЗ | ВТ-ВСПА2-1-Л2Кс/... | |
| Сигнал вредности команде | Улаз напона "А1" (В) | В±10 |
| Струјни улаз "Ф1" (мА) | 4 до 20 | |
Карактеристике:
▶Пилотно управљани пропорционални смерни вентил за контролу правца и величине протока
▶Рад се врши помоћу пропорционалних соленоида са централним навојем и одвојивим намотајем
▶За монтажу на подлогу:
Шема преноса према ИСО 4401 и ДИН 2430
▶Контролни калем са опругом
▶4ВРЗЕ: Интегрисана електроника (ОБЕ) са напонским или струјним улазом (А1 односно Ф1)
▶4ВРЗ: повезана контролна електроника (посебна наруџба)
апликација:
Смерни вентил отпоран на експлозију 4ВРЗ-Л7Кс се користи за контролу правца и протока у копању намотаја, машинама за рударење угља, металуршким машинама.
■Пилот вентил тип 3ДРЕП 6...
Пилот вентил је пропорционални електромагнетни 3-смерни редуктор притиска. Користи се за претварање електричног улазног сигнала у излазни сигнал пропорционалног притиска и користи се на свим 4ВРЗ...вентилима.
Пропорционални соленоиди су контролисани ДЦ мокри пин соленоиди са централним навојем и одвојивим намотајем. Соленоидом опционо управља екстерна електроника.
Дизајн:
Вентил се у основи састоји од:
– Стан (1)
– Контролни калем (2) са калемима за мерење притиска (3 и 4)
– Соленоиди (5 и 6) са централним навојем
Принцип рада
– Када су соленоиди (5 и 6) у безнапонском стању, контролни калем (2) се држи
помоћу притисних опруга у централном положају
– Директан рад контролног калема (2) укључивањем пропорционалног соленоида, нпр. напајање соленоида "а" (5). Калем за мерење притиска (3) и контролни калем (2) померају се улево пропорционално електричном улазном сигналу; Веза од П до Б и А до Т кроз попречне пресеке у облику отвора са прогресивним карактеристикама протока; Искључивање соленоида (5), контролни калем (2) се враћа у централни положај помоћу опруге за притисак. У централном положају, прикључци А и Б су отворени према Т, односно хидраулични флуид може да тече у резервоар без било каквих ограничења.
– Ручно преклапање, опционо, уз помоћ њега, контролни калем (2) се може померати без потребе за напајањем соленоида.
напомене:
Тип 3ДРЕП 6:Мора се спречити испуштање воде из резервоара. У случају одговарајуће ситуације уградње, потребно је уградити вентил предоптерећења (притисак предоптерећења приближно 2 бара).
Пилотни вентил са два положаја калема
(Тип 3ДРЕП 6...Б...)
У принципу, функција ове верзије вентила одговара функцији вентила са три положаја калема. Међутим, овај вентил са 2 положаја има само соленоид "а" (5). Уместо 2. пропорционалног соленоида, постављен је утични вијак (7).
■Пилотски управљани пропорционални смерни вентили Тип 4ВРЗ...
Вентили типа 4ВРЗ... су усмерени вентили са управљањем са пропорционалним пропорционалним соленоидима. Они контролишу правац и величину тока.
Дизајн:
Вентили се у основи састоје од:
– Пилотни вентил (9) са пропорционалним соленоидима (5 и 6), контролним калемом (2) и чеповима за отворе (15)
– Главни вентил (10) са главним калемом (11) и опругом за центрирање (12).
Принцип рада
– Када су соленоиди (5 и 6) без напона, главни калем (11) држе опруге за центрирање (12) у централном положају.
– Рад 1тхАе ТмБаин калема (11) кроз пилот вентил (9), главни калем се помера пропорционално, у зависности од положаја калема, протока од П до А и Б до Т(Р) или П до Б и А до Т (Р).
нпр. активирањем соленоида "б" (6), контролни калем (2) се помера удесно, пилот уље се доводи кроз пилот вентил (9) у комору под притиском (13) и пропорционално помера главни калем (11). на електрични улазни сигнал; Веза од П до А и Б до Т преко попречних пресека налик отвору са прогресивним протоком.
карактеристике.
Искључивање соленоида (6), управљачки калем (2) и главни калем (11) се враћају у централни положај.
– Довод пилотског уља до пилот вентила интерно преко прикључка П или екстерно преко прикључка Кс.
– Уз помоћ опционог ручног преклапања, контролни калем (2) се може померати без потребе за напајањем соленоида.
напомене:
За системске притиске изнад 100 бара, између пилот вентила (9) и главног вентила (10) мора се поставити модул за смањење пилотског притиска типа Д3 (14).
Симболи пропорционалног смерног вентила отпорног на експлозију 4ВРЗ
