Ако радите са хидрауличним системима, вероватно сте чули за Рекротх 4ВЕ 6 Ј смерни контролни вентил. Овај вентил је једна од најпоузданијих компоненти у индустријској хидраулици, а разумевање како функционише може вам помоћи да донесете боље одлуке за своју опрему.
4ВЕ 6 Ј производи Босцх Рекротх, компанија позната по квалитетним хидрауличним деловима. Овај вентил контролише смер протока течности у хидрауличним системима. Замислите то као контролор саобраћаја за хидраулично уље, који га усмерава тамо где треба да иде да би машине радиле исправно.
Шта чини 4ВЕ 6 Ј посебним
Регулациони вентил 4ВЕ 6 Ј за Рекротх се издваја по свом дизајну. То је соленоидни вентил, што значи да користи електромагнете за промену положаја. Када пошаљете електрични сигнал вентилу, он помера унутрашње делове који се мењају где тече уље.
Овај вентил има конфигурацију 4/3. "4" значи да има четири прикључка на којима се повезују хидраулички водови. "3" значи да има три позиције на које се може померити. У средишњем положају, сви портови су затворени. Ово је важно за сигурност јер када вентилу није речено шта да ради, он блокира сав проток и држи све закључано на месту.
Вентил користи опруге да се аутоматски врати у овај средњи положај. Када искључите електрични сигнал, опруге потискују унутрашњи калем назад у средину. Овај дизајн са опругом је поуздан и тестиран је на хиљадама машина током много година.
Како ради "Ј" споол
Слово "Ј" у имену вам говори о врсти калема унутар вентила. Различита слова означавају различите обрасце протока, а Ј калем има специфичну намену. У средишњем положају, сва четири порта су блокирана. Ништа не тече ни унутра ни напоље. Ово се зове конфигурација затвореног центра.
Када укључите један соленоид, вентил се помера да повеже притисак на један радни прикључак док блокира друге. Пребаците се на други соленоид, а везе се обрну. Ово вам даје прецизну контролу над смером кретања вашег хидрауличног цилиндра или мотора.
Дизајн затвореног центра регулационог вентила 4ВЕ 6 Ј за Рекротх чини га савршеним за машине које морају да држе положај када су заустављене. Машине алатке, машине за бризгање и пресе имају користи од ове функције. Када је вентил у неутралном положају, ваш актуатор остаје тачно тамо где је без померања.
Техничке спецификације које треба да знате
4ВЕ 6 Ј користи стандардни НГ6 шаблон за монтажу, који се такође назива ЦЕТОП 03. Ова стандардизација значи да га можете заменити другим НГ6 вентилима ако је потребно. Рупе за монтажу су прецизно распоређене, са четири М5 навоја у специфичном узорку који одговара индустријским стандардима.
Овај вентил може да поднесе притисак до 350 бара на главним прикључцима. Максимални проток је 80 литара у минути када се користе ДЦ соленоиди. Вентил ради са хидрауличним уљем које има вискозност између 10 и 500 мм²/с и може да ради на температурама од -20°Ц до +80°Ц.
Време одзива је важно у хидрауличним системима. 4ВЕ 6 Ј мења позиције за око 20 до 70 милисекунди када га укључите и 10 до 60 милисекунди када га искључите. Овај брзи одговор помаже машинама да раде глатко без одлагања.
Соленоиди долазе у различитим напонским опцијама. Уобичајени избори укључују 24В ДЦ, који је најпопуларнији у индустријским окружењима. Такође можете добити верзије од 12В ДЦ, 110В АЦ или 230В АЦ. ДЦ верзије троше око 30 вати снаге и могу радити непрекидно без прегревања.
Где се користе ови вентили
Производни погони користе регулациони вентил 4ВЕ 6 Ј за Рекротх у многим применама. У машинским радњама ови вентили контролишу кретање алата за сечење и држача обрадака. Функција затвореног центра спречава нежељено кретање када машина мирује, што побољшава безбедност и прецизност.
Машине за бризгање се ослањају на ове вентиле за контролу отварања и затварања калупа. Велика брзина пребацивања помаже у одржавању стопе производње, а поуздано центрирање обезбеђује доследан квалитет делова. Неке машине за калупљење раде хиљаде пута дневно, а 4ВЕ 6 Ј може да поднесе до 15.000 циклуса на сат.
Машине за пресовање користе ове вентиле за контролу кретања овнова. Способност да се држи притисак када је центриран је од суштинског значаја за операције формирања где радни предмет треба чврсто да се држи током обраде. Високи притисак вентила од 350 бара обезбеђује довољно капацитета за захтевне примене.
Аутоматске производне линије често имају више 4ВЕ 6 Ј вентила који раде заједно. Сваки вентил контролише другачији цилиндар или мотор, и сви се координирају за кретање производа кроз различите станице. Стандардизована монтажа олакшава инсталацију и одржавање у целом систему.
Читање броја модела
Рекротх користи детаљан систем кодирања за своје вентиле. Типичан пун број модела може бити 4ВЕ 6 Ј6Кс/ЕГ24Н9К4. Сваки део овог кода вам говори нешто специфично о вентилу.
„4ВЕ“ на почетку вам говори да је то четворосмерни смерни вентил са соленоидним управљањем. "6" значи да је величина НГ6. "Ј" је тип калема о којем смо раније говорили. "6Кс" се односи на серију компоненти, која се односи на карактеристике перформанси.
После косе црте, "Е" означава да има соленоиде са мокрим иглицама који се налазе у хидрауличном уљу. „Г24“ значи да користи 24В ДЦ напајање. "Н" вам говори о материјалима заптивке, при чему је Н стандардне НБР гумене заптивке. Одељак „9К4“ укључује додатне опције као што су функције ручног заобилажења и типови конектора.
Разумевање овог кодирања помаже при наручивању резервних вентила или упоређивању различитих модела. Регулациони вентил 4ВЕ 6 Ј за Рекротх може имати много варијација на основу ваших специфичних потреба, а број модела обухвата све ове детаље.
Уобичајени проблеми и решења
Као и свака механичка компонента, ови вентили могу временом развити проблеме. Најчешћи проблем је заглављивање, где се калем не креће глатко унутар тела вентила. Ово се обично дешава због контаминације у хидрауличном уљу.
Унутрашњи зазор код 4ВЕ 6 Ј је веома мали, између 3 и 13 микрометара. То је мање од људске косе. Када честице прљавштине уђу у уље, могу се заглавити у овим уским просторима и спречити кретање калема. Ово се зове блокада муља и може оштетити вентил ако се не реши.
Одржавање хидрауличног уља чистим спречава већину проблема. Користите филтере који испуњавају стандарде чистоће ИСО 4406 од 20/18/15 или боље. Редовно мењајте филтере и пазите на знаке контаминације попут замућеног уља или необичних звукова из система.
Прегоревање завојнице је још један проблем који се може појавити. Ако се калем заглави и не може да се помери, соленоид повлачи више струје покушавајући да га гурне. Ова додатна струја ствара топлоту која може оштетити намотаје завојнице. Верзије вентила на наизменичну струју су подложније овом проблему од ДЦ верзија.
Провера напајања електричном енергијом помаже у спречавању проблема са завојницама. Уверите се да ваш напон остане унутар 10% номиналног напона. Прикључци треба да буду чисти и чврсти, са одговарајућим заптивачем од влаге. Вентил користи конекторе са ознаком ИП65 или ИП67 у зависности од верзије, тако да ове заптивке одржавајте правилно.
Унутрашње цурење се повећава како вентили старе. Ово је нормално хабање, али прекомерно цурење утиче на перформансе система. Ако приметите спорије брзине покретача или смањену силу држања, узрок може бити унутрашње цурење. Тестирање пада притиска на вентилу може помоћи у дијагностици овог проблема.
Савети за одржавање
Редовно одржавање одржава ваш регулациони вентил 4ВЕ 6 Ј за Рекротх поузданим. Сам вентил не захтева много пажње, али хидраулични систем око њега треба. Праћење неколико једноставних пракси значајно продужава живот вентила.
Квалитет уља је најважнији. Пратите принцип "чисто, хладно и суво". Чисто уље спречава контаминацију. Хладно уље смањује хабање и продужава животни век компоненти. Суво уље спречава корозију и одржава одговарајући вискозитет. Тестирајте своје уље повремено и мењајте га у складу са препорукама произвођача.
Контрола температуре такође помаже. Вентил може да ради до 80°Ц, али радни хладњак је бољи за дуговечност. Ако је ваш систем врућ, размислите о додавању измењивача топлоте. Намотаји електромагнета могу достићи 150°Ц на својој површини, али хладнији рад смањује електрични стрес.
Многи 4ВЕ 6 Ј вентили укључују опције ручног пребацивања. Они вам омогућавају да ручно померате вентил када је машина искључена или током решавања проблема. Када користите ручни прекидач, држите притисак у систему испод 50 бара да бисте избегли прекомерну силу. Никада немојте истовремено притискати оба ручна подешавања.
Положај монтаже не ограничава вентил много. Можете га инсталирати у било којој оријентацији, иако хоризонтална монтажа често најбоље функционише за одвођење топлоте. Уверите се да има довољно простора око соленоида за циркулацију ваздуха за хлађење.
Алтернативе и компатибилност

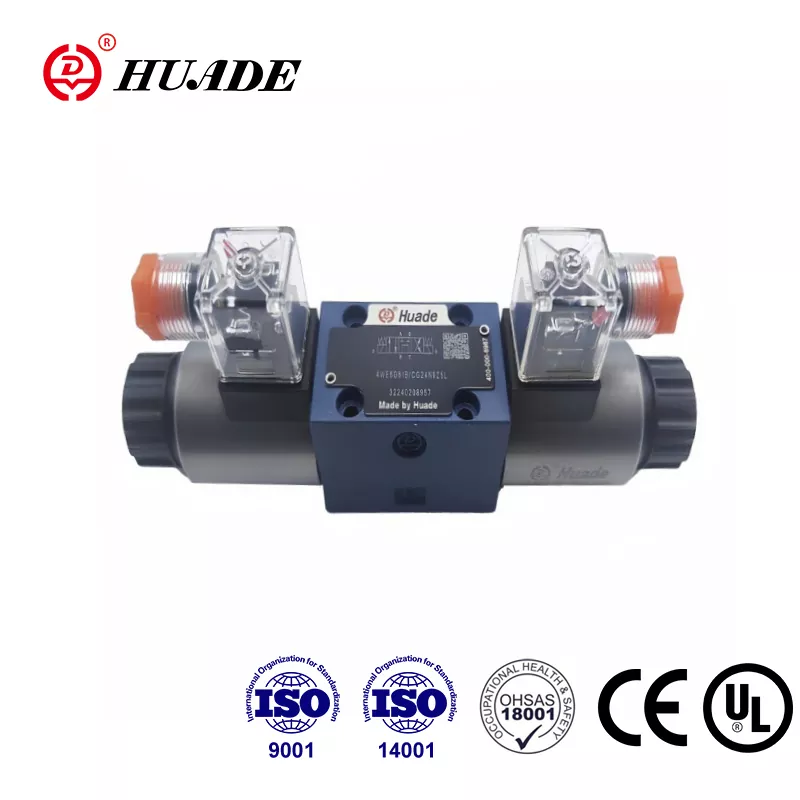

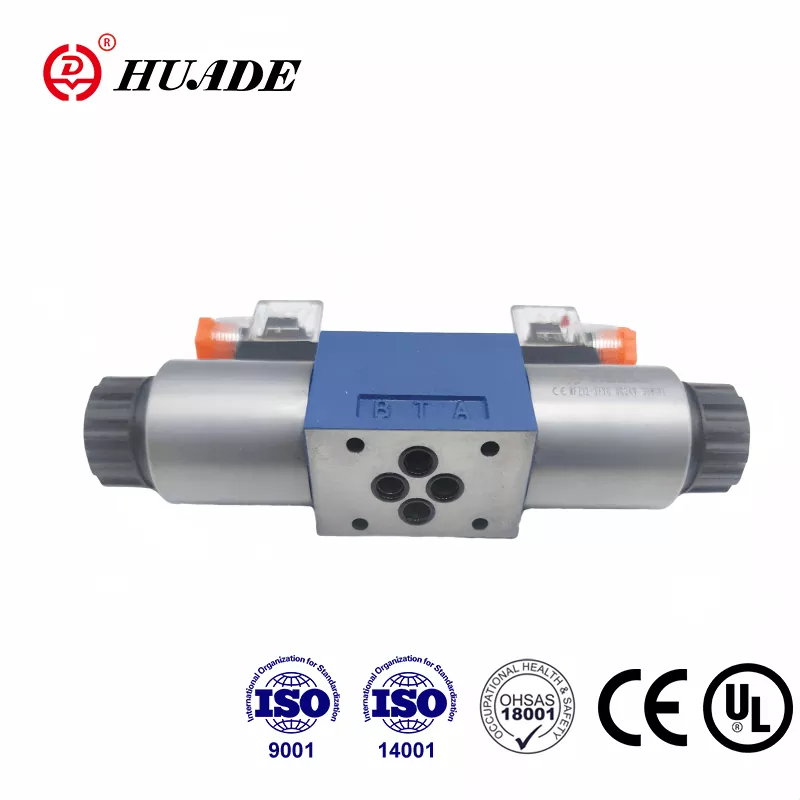

Док Рекротх производи квалитетне вентиле, други произвођачи нуде компатибилне алтернативе. Разумевање ваших опција помаже у проналажењу извора и управљању трошковима. Било који вентил са НГ6 шаблоном за монтажу може физички да стане тамо где се монтира 4ВЕ 6 Ј.
Иукен прави ДСГ-01-3Ц3, који пружа сличну функционалност са затвореним средишњим калемом. Паркер нуди Д1ВВ серију са упоредивим брзинама протока. Еатон Вицкерс има модел ДГ4В-3-6Ц. Ове алтернативе обично коштају 20% до 30% мање од оригиналних Рекротх делова.
Када разматрате алтернативе, пажљиво ускладите оцене притиска, капацитет протока и електричне спецификације. Нису сви НГ6 вентили једнаки. Неки могу имати различита времена одзива или карактеристике пребацивања које утичу на вашу апликацију.
Регулациони вентил 4ВЕ 6 Ј за Рекротх има доказане резултате са средњим временом између кварова мереним годинама. Неки алтернативни брендови можда неће одговарати овој поузданости. За критичне примене, додатни трошкови оригиналних Рекротх делова често имају смисла.
Услуге реконструкције нуде још једну опцију. Неколико компанија специјализовано је за реновирање хидрауличних вентила. Они растављају, чисте, замењују истрошене делове и тестирају вентил да је као нов. Обновљени вентили коштају мање од нових и могу добро да раде за мање захтевне примене.
Где купити
Проналажење добављача за 4ВЕ 6 Ј не би требало да буде тешко. Босцх Рекротх има званичну продавницу на мрежи на адреси [сторе.босцхрекротх.цом](хттп://сторе.босцхрекротх.цом/) где можете директно наручити. Ово гарантује оригиналне делове и одговарајућу гаранцију.
Индустријски дистрибутери складиште ове вентиле у региону. Компаније као што су Мотион Индустриес, Апплиед Индустриал Тецхнологиес и други стручњаци за хидраулику носе Рекротх производе. Рад са локалним дистрибутером даје вам техничку подршку и бржу испоруку за хитне потребе.
Онлине тржишта као што је еБаи имају и нове и половне вентиле. Цене за нове јединице се обично крећу од 300 до 500 долара у зависности од специфичног модела и опција. Коришћени вентили се продају за 100 до 250 долара, мада покриће гаранције мењате за нижу цену.
Азијски добављачи на платформама као што су Схопее или Алибаба нуде компатибилне верзије по нижим ценама, понекад око 150 долара. Квалитет варира у зависности од ових извора, па пажљиво истражите продавца ако одаберете ову руту. За критичне апликације, држите се познатих добављача.
Приликом наручивања припремите комплетан број модела. Регулациони вентил 4ВЕ 6 Ј за Рекротх долази у многим конфигурацијама, а добијање погрешног напона или типа конектора ствара проблеме. Двапут проверите електричне спецификације и детаље о монтажи пре куповине.
Разматрање инсталације
Правилно инсталирање 4ВЕ 6 Ј обезбеђује добре перформансе и дуг животни век. Почните са чистом површином за монтажу. Вентил се заптива на овој површини и све огреботине или прљавштина могу изазвати цурење. Користите одговарајући момент завртња на монтажним завртњима да бисте избегли изобличење тела вентила.
Прикључци портова треба да буду чисти и одговарајуће величине. Вентил користи стандардне величине НГ6 портова, а ваши хидраулички водови морају да одговарају. Коришћење водова мањих димензија ограничава проток и повећава пад притиска. Превелике линије губе простор, али не штете перформансама.
Када повезујете електричну енергију, пратите дијаграм ожичења за ваш специфични модел. Соленоиди се обично повезују на контролер или прекидач који обезбеђује одговарајући напон. Неки модели укључују индикаторске лампице које показују који соленоид је под напоном, што помаже при решавању проблема.
Размислите о додавању манометара на кључним местима у вашем систему. Праћење притиска на отворима вентила помаже у дијагностицирању проблема и оптимизацији перформанси. Прекидачи притиска могу да обезбеде сигурносне блокаде за спречавање рада ван безбедних параметара.
Рад са различитим течностима
Већина хидрауличних система користи минерално уље, а 4ВЕ 6 Ј савршено ради са овим течностима. Стандардне НБР заптивке раде са уљима на бази нафте у широком температурном опсегу. Ово покрива већину индустријских апликација.
Неки системи захтевају еколошки прихватљиве течности као што су ХФЦ (водени гликол) или ХФД (синтетички естар). Регулациони вентил 4ВЕ 6 Ј за Рекротх може да ради са овим течностима, али вам је потребан прави материјал заптивке. Наручите вентил са ФКМ (Витон) заптивкама, означеним са "В" у коду модела уместо "Н".
Течности на бази воде скраћују радни век у поређењу са минералним уљем. Рекротх процењује да је животни век око 30% краћи када се користе ХФЦ течности. Повећано хабање долази од различитих својстава подмазивања и потенцијалне кавитације. Ако морате да користите ове течности, размислите о мало превеликим компонентама да бисте то надокнадили.
Ограничења радне температуре се такође мењају са различитим флуидима. ХФЦ течности ограничавају максималну температуру на 50°Ц уместо границе од 80°Ц са минералним уљем. Планирајте свој систем хлађења у складу са тим ако користите алтернативне хидрауличне течности.
Разумевање криве перформанси
Рекротх даје податке о перформансама у техничким приручницима који показују како се вентил понаша у различитим условима. Криве пада притиска показују колико притиска губите гурајући уље кроз вентил при различитим брзинама протока. За Ј калем, очекујте пад притиска од око 2 бара при 20 литара у минути.
Овај пад притиска представља изгубљену енергију у вашем систему. Веће брзине протока стварају већи пад притиска, пратећи закривљени однос. Приликом пројектовања хидрауличког кола, узмите у обзир овај губитак како бисте осигурали да актуатори добију одговарајући притисак.
Број ограничења снаге за регулациони вентил 4ВЕ 6 Ј за Рекротх је 8. Ово је Рекротх специфична метрика која повезује проток, притисак и вискозитет уља са стварањем топлоте. Останак испод ове границе спречава прегревање током непрекидног рада.
Учесталост пребацивања утиче на век трајања вентила. Док вентил може механички да кружи до 15.000 пута на сат, типичне апликације раде много спорије. Веће брзине циклуса убрзавају хабање заптивки и компоненти соленоида. Ускладите своју радну фреквенцију са својим стварним потребама радије него да је максимизирате.
Документација и подршка
Босцх Рекротх обезбеђује детаљну техничку документацију за своје вентиле. Главни каталошки лист приказује димензије, детаље монтаже и основне спецификације. Детаљнији приручници објашњавају процедуре инсталације, захтеве за одржавање и кораке за решавање проблема.
Ове документе можете преузети са Рекротх веб странице или их затражити од дистрибутера. Поседовање техничког упутства за ваш специфични модел помаже током инсталације и одржавања. Документи укључују хидрауличне симболе који показују како се вентил представља у дијаграмима кола.
Рекротх-ов тим за техничку подршку може помоћи у вези са питањима везаним за пријаву. Ако нисте сигурни да ли 4ВЕ 6 Ј одговара вашим потребама, они могу препоручити алтернативе или предложити модификације. Ова подршка је драгоцена приликом пројектовања нових система или надоградње постојеће опреме.
Онлине алати за избор вам омогућавају да конфигуришете вентиле на основу ваших захтева. Унесите брзину протока, притисак, напон и друге параметре, а алат ће предложити одговарајуће моделе. Ово помаже да добијете тачно оно што вам је потребно без ручног декодирања бројева модела.
Финал Тхоугхтс
Регулациони вентил 4ВЕ 6 Ј за Рекротх представља проверену технологију у хидрауличној контроли. Његов соленоидни дизајн са опругом у центру са позиционирањем затвореног центра служи безброј апликација широм света. Разумевање како функционише помаже вам да га ефикасно користите и правилно одржавате.
Кључне предности укључују стандардизовану монтажу НГ6, поуздану функцију затвореног центра и широку доступност делова и подршке. Вентил подноси високе притиске и обезбеђује брзо реаговање за прецизну контролу. Вишеструке опције напона и конфигурације прилагођавају се различитим захтевима машине.
Правилна инсталација и одржавање одржавају рад ових вентила годинама. Чисто хидраулично уље је најважнији фактор дуговечности вентила. Редовне промене филтера и пажња на радну температуру спречавају већину проблема пре него што почну.
Било да мењате неисправан вентил, дизајнирате нову машину или само покушавате да разумете постојећу опрему, 4ВЕ 6 Ј заслужује разматрање. Његове деценије доказаних перформанси у захтевним индустријским применама говоре о његовом квалитету и поузданости. Уз одговарајућу негу, овај вентил ће служити вашем хидрауличном систему дуги низ година.
