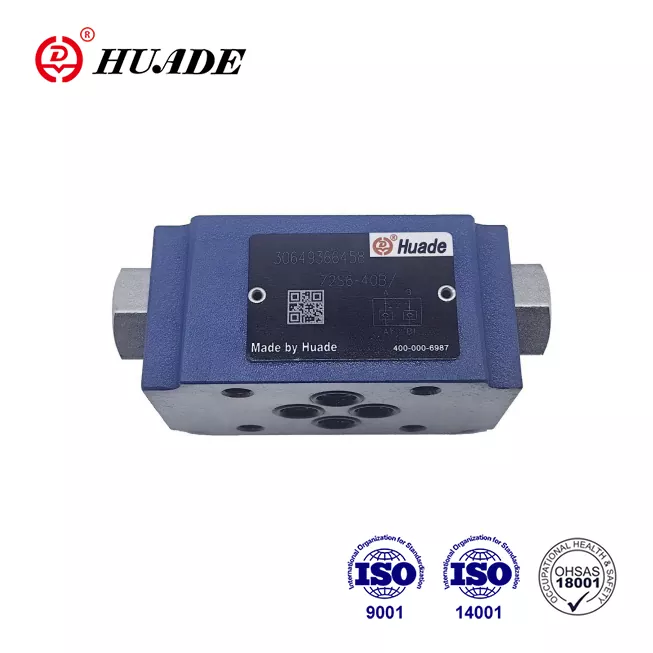

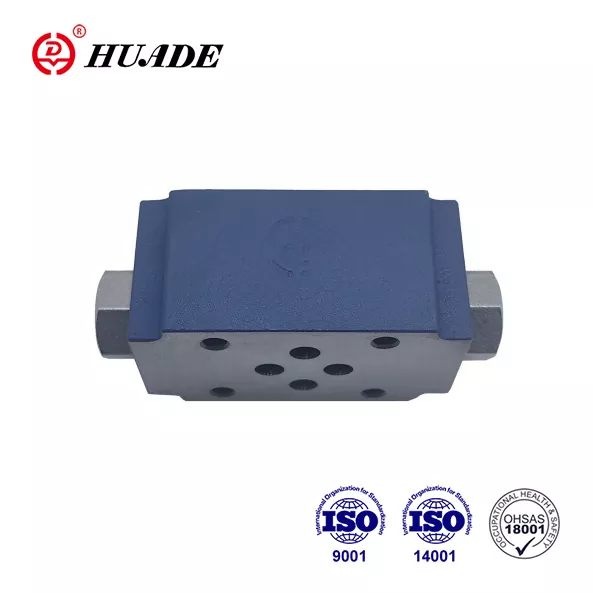

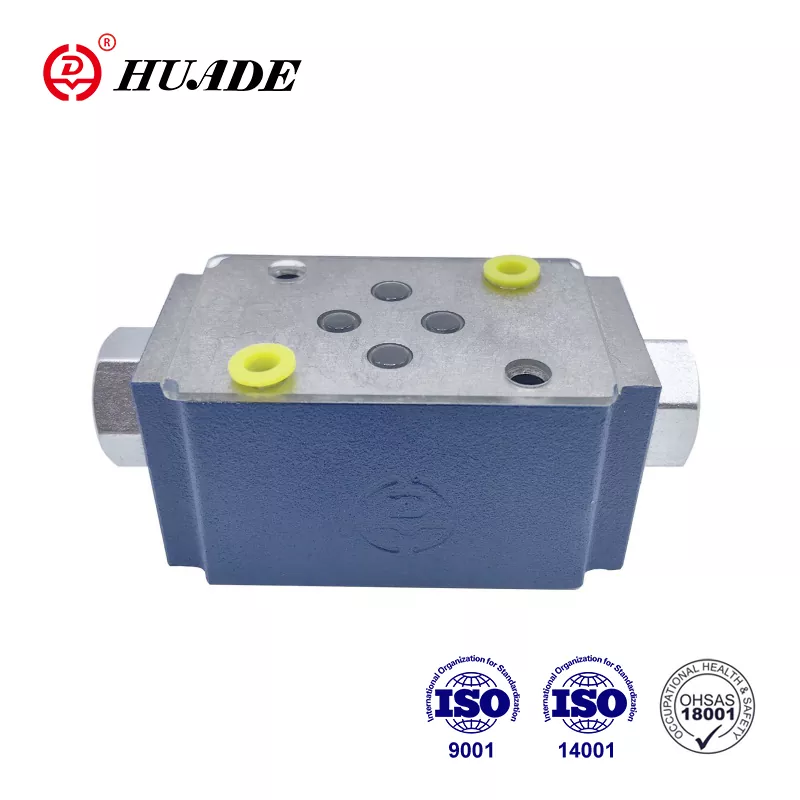

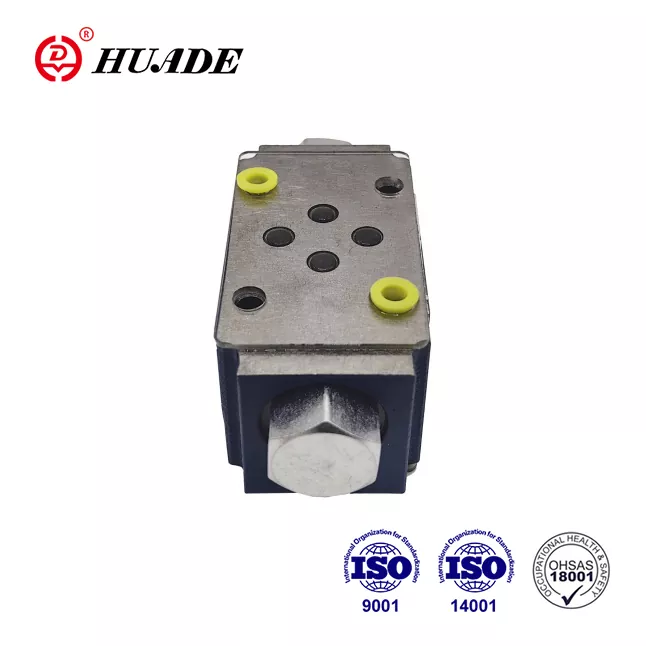

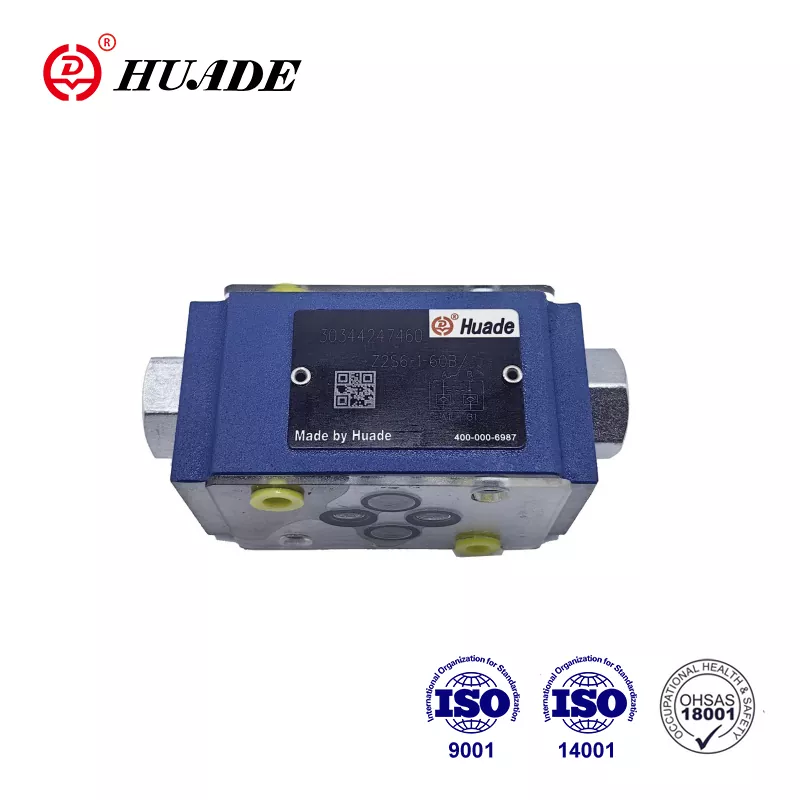

Сендвич плоча неповратног вентила З2С 6

Због седам година искуства у сарадњи са Рекротх-ом од 1979. године, Хуаде је уградио најсавременију Рекротх технологију. Хуаде® неповратни вентил З2С 6 може у потпуности да замени исту серију коју нуди Рекротх. Има бољу цену. Фабрика је прошла ИСО9001, ИСО14001 и ОХ САС18001. Хуаде® хидраулични вентили се користе у војној индустрији због поузданих перформанси. Напреднији је у технологији и издржљивији од сличних производа у овој линији. То је добро познат национални бренд у Кини.

Параметар производа сендвич плоче неповратног вентила З2С 6

Карактеристике производа и примена сендвич плоче неповратног вентила З2С 6

Карактеристике:

▶ За употребу у вертикалним склоповима за слагање

▶ За непропусно затварање једног или два сервисна прикључка

▶ Шема преноса на Дин 24 340 облик А, ИСО4401 и ЦЕТОП - РП 121Х

апликација:

Овај контролни вентил З2С се користи за вертикално слагање. Може заптити један или два радна отвора за уље без цурења по потреби.

Функције, пресеци, симболи сендвич плоче повратног вентила З2С 6

Хидраулични пилотски неповратни вентили типа З2С су типа сендвич плоча. Користе се за затварање једног или два сервисна прикључка без цурења, чак и на дуже временске периоде. Слободан проток се јавља од А1 до А2 или Б1 до Б2. Проток у А1 Б1 у супротном смеру је блокиран. Када течност тече од А1 до А2, калем (1) се притиска и гура удесно, чиме се отвара куглични вентил (2) који затим отвара клапну (3). Да би се обезбедило правилно затварање вентила, сервисни портови А2 Б2 смерног вентила морају бити повезани са резервоаром у неутралном положају.

Симбол З2С

Поглед у изрезу на З2С 6

Типичан пример кола за З2С
