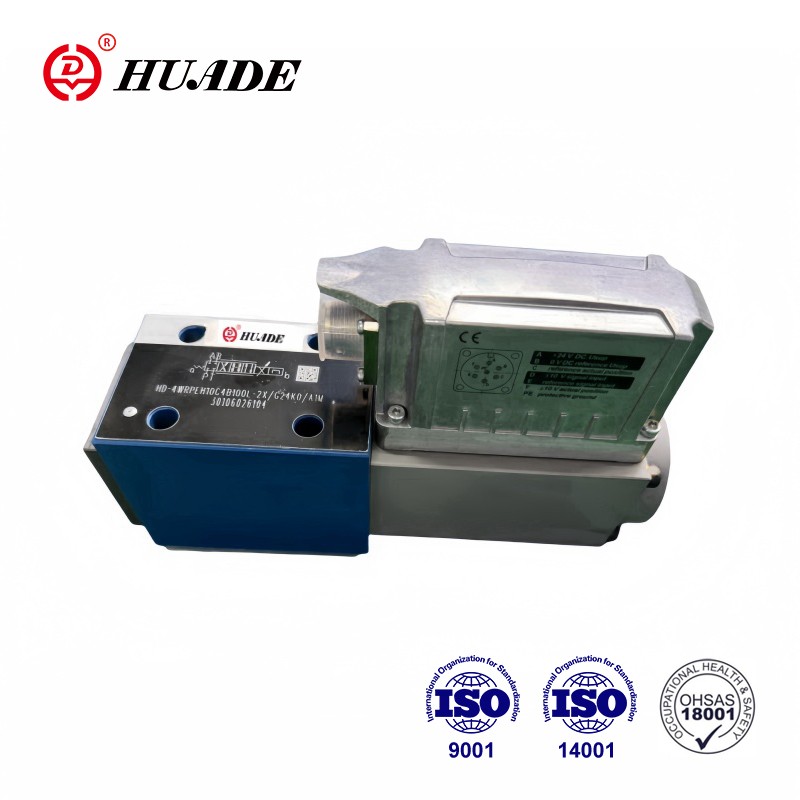

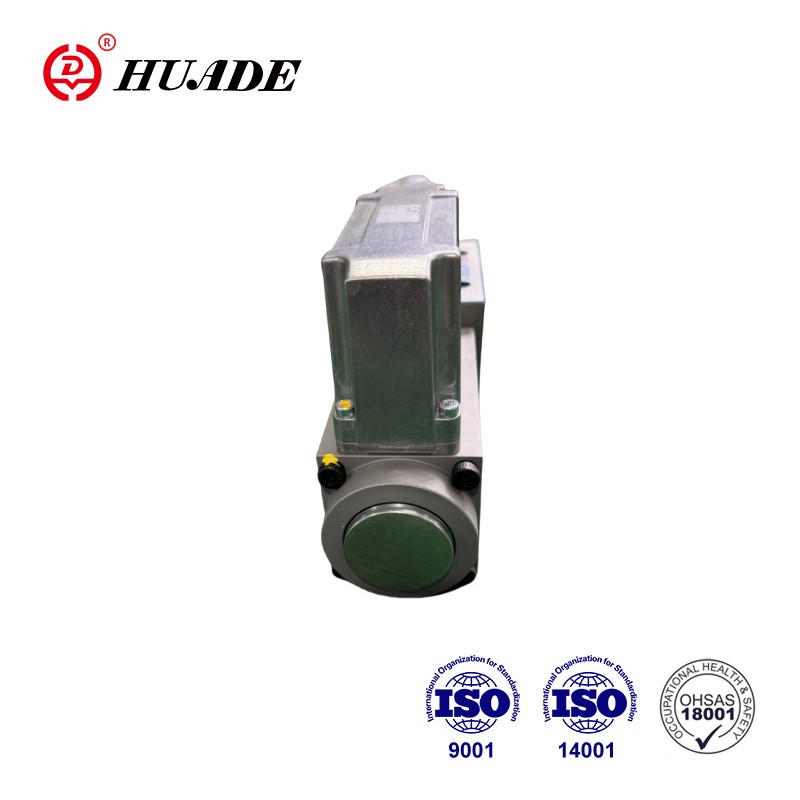

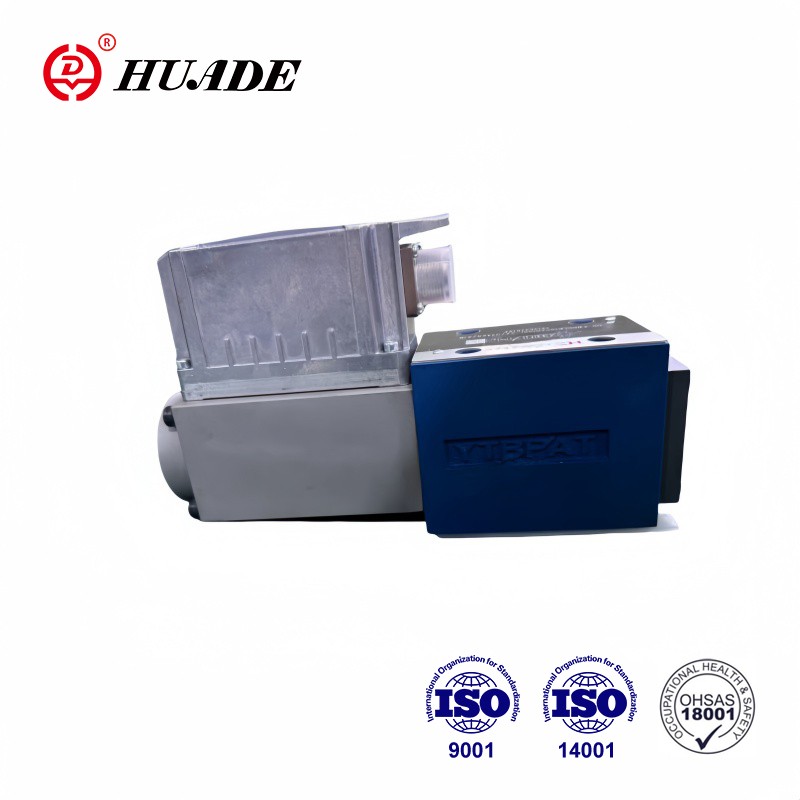

Пропорционални серво вентил 4ВРПЕХ-2Кс

Овај вентил 4ВРПЕХ-2Кс је серво пропорционални вентил директног дејства са интегрисаним дигиталним контролером осовине и интерфејсом сабирнице. Постоје две величине, односно величина 6 и величина 10. 4ВРПЕХ-2Кс се монтира на подплату. Интегрисане електронске компоненте 4ВРПЕХ-2Кс упоређују одређене контролне вредности са стварним вредностима положаја. Хуадеов пропорционални серво вентил је освојио велику репутацију међу својим купцима због високих перформанси и ниже цене.

Параметар производа пропорционалног серво вентила 4ВРПЕХ-2Кс

Карактеристике производа и примена пропорционалног серво вентила 4ВРПЕХ-2Кс

Карактеристике:

▶ Директно контролисани контролни вентили НГ6 и НГ10 са клипом и чахуром за контролу квалитета серво

▶једнострани рад, 4/4 сигуран положај у искљученом стању

стање:

-- Интегрисана функција дигиталне контроле осовине (ИАЦ-Р) за:

● Контрола протока запремине

● Контрола положаја

● Контрола притиска

● п/К функција

● Отпустите положај/притисак и положај/

Прописи о снази:

●НЦ функционалност (могућ самосталан рад)

--Аналогни и дигитални интерфејси за циљне и стварне вредности

● 4 к аналогна сензора (+/-10 В или 4..20 мА) или

● 1 к систем за мерење дужине (1Всс или ССИ) и 2 аналогна

Сензори:

-- аналогна повратна информација унапред подешене/стварне вредности (струја или напон) или преко сабирнице поља

-- Аналогни/дигитални улази/излази који се могу конфигурисати

-- Опциони ЦАНопен, МОДБУС, ЕтхерНЕТ/ИП, ЕтхерЦАТ и ПРОФИНЕТ и други протоколи магистрале могу се користити са главним ПЛЦ-овима, контролерима или комуникацијом на горњем рачунару

апликација:

Функција пропорционалног серво вентила 4ВРПЕХ-2Кс је да интегрисане електронске компоненте упоређују одређене контролне вредности са стварним вредностима положаја.

Пресек и симбол пропорционалног смерног вентила 4ВРКЕ-3Кс

Структура:

Вентили углавном укључују:

▷ Директно контролисани контролни вентил са контролним клипом и чахуром за квалитет серво (1)

Пропорционални електромагнет са повратном спрегом о померању језгра вентила (2)

▷Интегрисани дигитални контролер осовине са аналогним и дигиталним сензорским интерфејсима и везом сабирнице (3)

Функција вентила:

У случају одступања контроле, калем се активира. Услед промена магнетне силе калема . Језгро контролног вентила ће издржати опругу за подешавање. Ход калема вентила и површина попречног пресека струје. Директно пропорционално сигналу инструкције. Када је унапред подешена контролна вредност 0, електронски елемент. Подесите језгро контролног вентила да се одупре сили опруге и померите га у средишњи положај. У неактивном стању, опруга покреће језгро вентила да се стави

у сигурном положају.

--Контролер осовине кретања имплементира следеће контролне функције

•Контрола протока запремине

• Контрола положаја

•Контрола притиска/силе

• Контрола положаја/притиска и положаја/силе отпуштања

-- Вредност команде се може унети преко аналогног интерфејса (Кс1) или унети преко интерфејса магистрале Кс4

--Стварна вредност се може прочитати преко аналогног интерфејса (Кс1) или добити преко интерфејса магистрале Кс4

-- Контролни параметри се могу подесити преко магистрале

--Дијагноза грешке

Интегрисане електронске компоненте омогућавају контролу у следећим условима квара, калем губи струју и језгро контролног вентила се враћа у положај без квара.

• Прекид напајања

• Грешка отвореног кола сензора померања језгра вентила

•Неуспех у комуникацији

• 4-20мА командни сигнал грешка отвореног кола

•Квар сензора спољашњег померања

•Квар сензора спољашњег померања

Пакет од Пропорционални смерни вентил 4ВРКЕ-3Кс
