Када радите са хидрауличним системима, контрола протока течности у оба смера постаје критична за безбедност и перформансе. Повратни вентил СВ са пилот управљањем служи управо овој сврси тако што дозвољава слободан проток у једном смеру док блокира обрнути проток док се не добије наредба за отварање. Овај паметни дизајн вентила постао је од суштинског значаја у модерним хидрауличким апликацијама где су неопходни држање оптерећења и контролисано отпуштање.
Пилотски управљани неповратни вентил СВ разликује се од стандардних неповратних вентила кроз свој јединствени контролни механизам. Док традиционални неповратни вентили једноставно спречавају повратни ток, СВ верзија додаје пилот контролни порт који може да надјача функцију блокирања када је то потребно. Овај наизглед једноставан додатак претвара вентил из пасивне компоненте у активни контролни елемент.
Разумевање основног дизајна

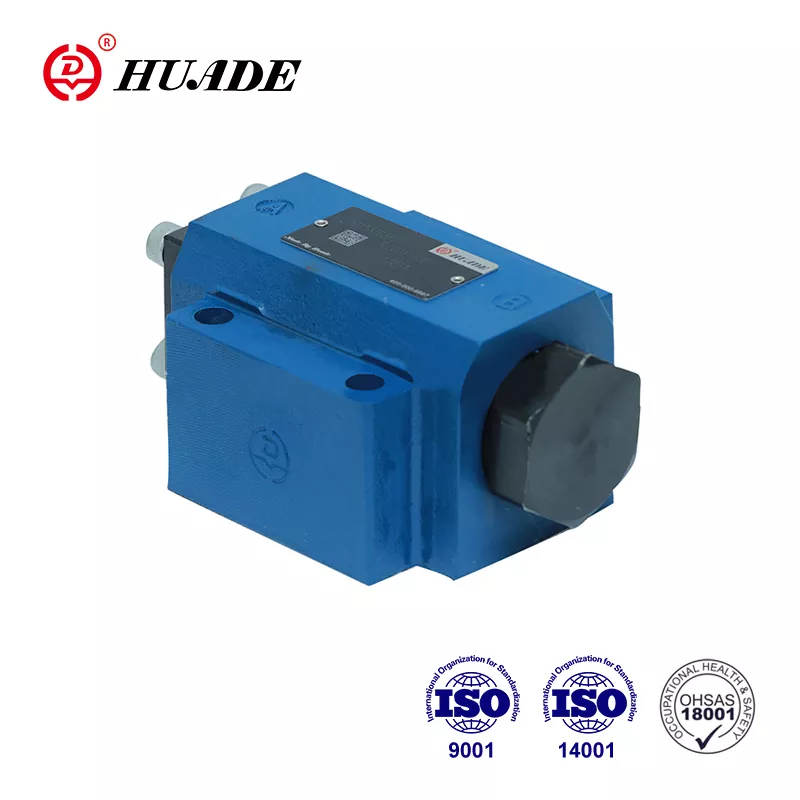

Повратни вентил СВ са пилот управљањем састоји се од неколико кључних компоненти које раде заједно. Главни клапни вентил управља примарним путем протока од прикључка А до прикључка Б. Када течност тече у овом правцу, притисак гура клапну да се отвори према лаганој опруги, омогућавајући скоро неограничен пролаз. Пад притиска обично мери око 4 бара при 100 литара у минути за стандардни вентил величине НГ10.
Обрнути правац говори другачију причу. Када се притисак повећа на прикључку Б покушавајући да се врати ка прикључку А, клапна се чврсто належе на своју заптивну површину. Системски притисак заправо помаже у стварању ове заптивке, са компримованом опругом која додаје додатну силу. Овај дизајн постиже стопе цурења испод 0,1 милилитара у минути чак и при максималном радном притиску од 315 бара.
Механизам за управљање пилотом користи порт Кс да надјача функцију блокирања. Када пилотски притисак достигне контролни клип, он ствара довољну силу да потисне главну цев са свог седишта упркос супротном притиску оптерећења. Потребан пилот притисак је обично око 5 бара изнад притиска оптерећења ради поузданог отварања.
Како области притиска одређују перформансе
Ефикасност неповратног вентила СВ којим управља пилот у великој мери зависи од односа између различитих области притиска унутар вентила. Инжењери означавају ове области као А1 до А4, од којих свака служи специфичној сврси у једначини равнотеже сила.
Подручје А1 представља главну чепну површину изложену притиску оптерећења. За вентил величине 10, ово мери приближно 1,33 квадратних центиметара. Подручје А2 приказује површину пилотске пушке, обично једну четвртину величине А1. Површина контролног клипа А3 мора бити довољно велика да превазиђе комбиноване силе притиска оптерећења и опруге, обично у распону од 2 до 3,8 квадратних центиметара за мање вентиле.
Баланс силе одређује када се вентил отвара. Притисак оптерећења помножен ефективном разликом површине између А1 и А2, плус сила опруге, мора се савладати помоћу пилотског притиска који делује на површину А3. Овај математички однос обезбеђује предвидљив рад у различитим условима оптерећења.
Два главна типа конфигурације
Повратни вентили са пилот управљањем долазе у СВ и СЛ конфигурацијама, од којих свака одговара различитим захтевима кола. СВ тип има унутрашње одводне канале где се пилот комора враћа назад до прикључка А. Овај компактни дизајн добро функционише када се порт А повезује са резервоаром или ниским притиском, одржавајући инсталацију једноставном и минимизирајући спољне везе.
СЛ конфигурација додаје посебан екстерни дренажни прикључак И. Овај аранжман се показује неопходним када прикључак А има значајан притисак који би ометао рад пилота. Независним усмеравањем дренаже контролне коморе, вентил ради поуздано чак и са претходно напуњеним или А портовима под притиском. Прстенаста површина А4, мања од А3, одређује ефективну контролну област у СЛ вентилима.
Избор између СВ и СЛ зависи од вашег дизајна кола. Ако прикључак А остаје близу атмосферског притиска, једноставнија верзија СВ обично је довољна. Када порт А види значајан притисак или се повеже са другом компонентом под притиском, СЛ конфигурација спречава нежељене сметње пилота.
Функција декомпресије
Стандардни неповратни вентили са пилотом могу створити значајне скокове притиска када се отварају под великим оптерећењем. Изненадно ослобађање заробљеног притиска ствара хидраулички удар који оптерећује компоненте и ствара буку. Да би решили овај проблем, произвођачи су развили варијанту декомпресије типа А.
Механизам за декомпресију укључује мали кугласти вентил који се отвара мало пре главног отвора. Ово омогућава контролисано смањење притиска у контролној запремини, обично ограничавајући пад притиска на испод 50 бара. За вентил величине 10, контролна запремина мери око 2,5 кубних центиметара, која се мора декомпримовати пре потпуног отварања.
Процес декомпресије додаје кратко одлагање одговору вентила, али значајно смањује стрес система. Примене које укључују велике цилиндре или велика инерциона оптерећења посебно имају користи од ове функције. Компромис између времена одзива и глатког рада захтева пажљиво разматрање током пројектовања система.
Опсег величина и капацитет протока
Пилот-управљани неповратни вентил СВ серије се протеже од величине 06 до 32, у складу са ИСО 5781 стандардима. Свака ознака величине отприлике одговара називном пречнику отвора у милиметрима подељеном са приближно 1,6. Ова стандардизација помаже инжењерима да брзо процене капацитет вентила и захтеве за монтажу.
Вентили величине 06 и 10 имају проток до 150 литара у минути, тежине између 0,8 и 1,8 килограма. Ове компактне јединице одговарају уским просторима док обезбеђују поуздано држање терета за мале и средње цилиндре. Скромна контролна запремина од 1,2 до 2,5 кубних центиметара омогућава брзо време одзива.
Средње величине 16 и 20 омогућавају проток од 150 до 300 литара у минути. Сходно томе се повећавају и физичке димензије, са вентилима величине 20 тежине око 7,8 килограма. Веће контролне запремине од 5 до 10,8 кубних центиметара захтевају више пилот уља, али подносе пропорционално веће силе протока.
Вентили величине 25 и 32 служе за тешке услове рада са капацитетом протока који достиже 550 литара у минути. Ови велики вентили су тешки од 8 до 12 килограма и захтевају робусну монтажу. Контролне запремине од 12 до 19,27 кубних центиметара обезбеђују адекватну пилотску силу чак и против максималног притиска оптерећења.
Разматрање инсталације

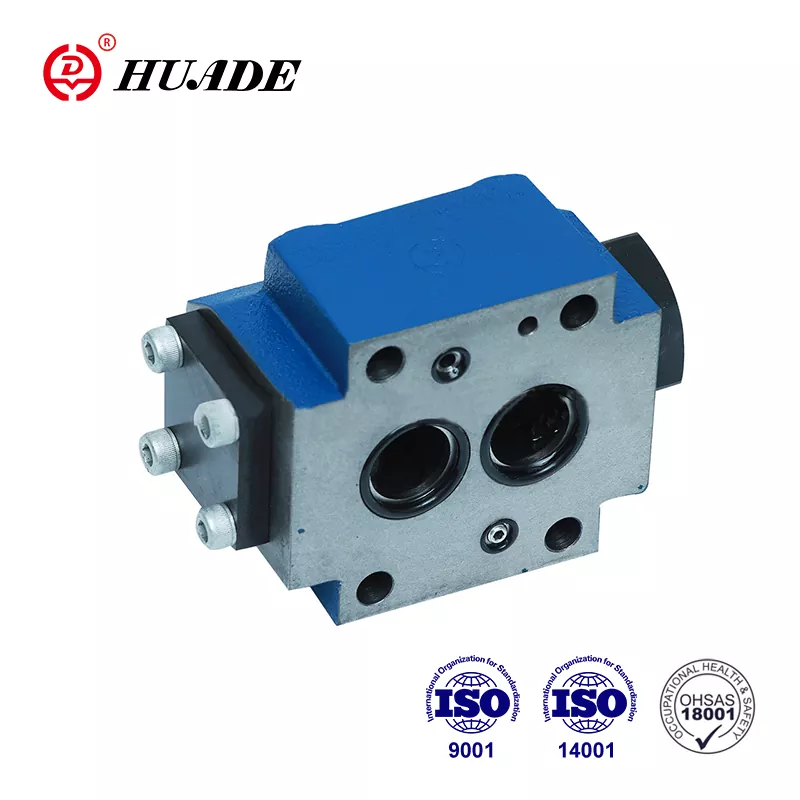

Правилна монтажа обезбеђује дуг радни век и поуздан рад. Повратни вентил СВ којим управља пилот се обично монтира на подплату у складу са стандардима интерфејса ИСО 5781. Површина за монтажу захтева максималну храпавост од 1 микрометар како би се спречили путеви цурења око заптивне заптивке.
Вијци за монтажу морају бити правилно затегнути да би се постигло правилно заптивање без изобличења тела вентила. Стандардне спецификације захтевају 75 њутн метара са коефицијентом трења од 0,14. Вентили величине 10 користе четири М10 вијка дужине 50 милиметара, док величина 32 захтева шест М10 вијака дужине 85 милиметара. Неравномерна расподела обртног момента може искривити монтажну површину и угрозити интегритет заптивке.
Оријентација генерално није битна за неповратне вентиле којима управља пилот јер се ослањају на силе притиска, а не на гравитацију. Међутим, положај монтаже треба да омогући лак приступ функцијама подешавања ако постоје. Узмите у обзир локацију пилотских и одводних отвора када планирате цевоводне везе како бисте минимизирали спољно усмеравање водова.
Захтеви за хидрауличну течност
Контролни вентил СВ поуздано функционише са стандардним хидрауличним уљима на бази минерала који испуњавају ХЛ или ХЛП спецификације. Радни вискозитет се креће од 2,8 до 500 квадратних милиметара у секунди, иако се оптималне перформансе јављају између 16 и 46 центистокеса на 40 степени Целзијуса. Нижи вискозитет смањује пад притиска, али може повећати цурење, док већи вискозитет чини супротно.
Ограничења температуре зависе од материјала заптивке. Стандардне заптивке од нитрилне гуме толеришу минус 30 до плус 80 степени Целзијуса, погодне за већину индустријских окружења. Примене које укључују високе температуре или синтетичке течности имају користи од флуорокарбонских заптивки, које подносе температуру од минус 20 до плус 80 степени док су отпорне на агресивне медије. Биоразградиве течности као што је ХЕТГ често захтевају и заптивке од флуороугљеника.
Чистоћа течности директно утиче на век трајања и поузданост вентила. Препоручени ниво контаминације према ИСО 4406 20/18/15 значи не више од 5000 честица по милилитру изнад 4 микрометра, 1300 изнад 6 микрометара и 320 изнад 14 микрометара. Правилна филтрација према Босцх Рекротх стандарду РЕ 50070 одржава ове границе и спречава превремено хабање.
Уобичајени сценарији апликација
Грађевинска опрема представља једно од највећих тржишта за пилотске неповратне вентиле. Цилиндри стреле багера захтевају поуздано држање терета како би се спречило падање руке када руковалац отпусти команде. Ову сигурносну функцију обезбеђује пилотски неповратни вентил СВ инсталиран у сваком порту цилиндра. Када оператер активира контролну ручицу, пилот притисак из смерног вентила отвара неповратне вентиле, омогућавајући контролисано спуштање.
Машине за бризгање користе ове вентиле за осигурање цилиндара за стезање калупа. Огромне укључене силе, које често прелазе 100 килоњутона, захтевају држање оптерећења без цурења. Два неповратна вентила са пилот управљањем у редундантној конфигурацији испуњавају безбедносну категорију 3 према ЕН ИСО 13849 стандардима. Ако један вентил поквари, други одржава подршку оптерећења све док одржавање не реши проблем.
Примене опреме за дизање комбинују неповратне вентиле којима управља пилот са вентилима за контролу протока за глатко спуштање оптерећења. Повратни вентил спречава неконтролисано испуштање, док посебан вентил за гас мери брзину отпуштања. Овај аранжман задовољава захтеве АНСИ Б30.5 за сигурносне системе дизалица и дизалица. Пилотни сигнал долази из контролног вентила оператера, осигуравајући да свесна акција претходи сваком покрету спуштања.
Карактеристике перформанси
Пад притиска кроз неповратни вентил СВ којим управља пилот у правцу слободног протока варира у зависности од величине и брзине протока. Вентил величине 32 који пролази 400 литара у минути обично показује приближно 20 бара губитка притиска. Овај релативно низак отпор чини вентил ефикасним током нормалног рада када се оптерећења често крећу горе-доле.
Однос пилотског притиска одређује карактеристике управљања. За вентиле без декомпресије, пилот притисак мора бити једнак притиску оптерећења плус 2 до 5 бара да би се гарантовало отварање. Верзије за декомпресију показују више варијација, са опсегом распршивања од плус или минус 10 бара у зависности од брзине протока и стања вентила. Ова варијација одражава постепени процес отварања док куглични вентил испушта притисак пре него што се главна цев помери.
Време одговора је важно у апликацијама које захтевају брзо ослобађање учитавања. Временско кашњење између примене пилот притиска и постизања пуног протока зависи од контролне запремине и капацитета пилота протока. Мањи вентили реагују за мање од 50 милисекунди, док за веће јединице може бити потребно 100 до 200 милисекунди. Додавање декомпресије незнатно повећава ово време, али остаје прихватљиво за већину индустријских употреба.
Опције притиска пуцања
Преднапрезање опруге у неповратном вентилу СВ којим управља пилот одређује његов притисак пуцања у правцу слободног протока. Произвођачи обично нуде четири стандардне опције: 1,5, 3, 6 и 10 бара за мање величине или 2,5, 5, 7,5 и 10 бара за веће вентиле. Ова подесива карактеристика омогућава усклађивање вентила са специфичним захтевима кола.
Нижи притисци пуцања минимизирају губитак енергије током нормалног рада, али могу дозволити благо повратно цурење под великим оптерећењем. Апликације које дају предност ефикасности у односу на апсолутне перформансе заптивања често одређују подешавања за 1,5 или 2,5 бара. Смањена сила опруге такође значи да је потребан мањи пилот притисак да би се вентил отворио уназад.
Виши притисци пуцања побољшавају заптивање у екстремним условима и спречавају ненамерно отварање услед флуктуација притиска. Тешка грађевинска опрема и сигурносно критичне апликације често користе поставке од 6 или 10 бара. Јача сила опруге пружа додатну сигурност од квара заптивке, али повећава и пад притиска напред и потребан пилот притисак.
Поређење са алтернативним типовима вентила
Једноставни неповратни вентили коштају знатно мање од пилотских верзија, али немају могућност отварања уназад. Њихове стопе цурења од 5 до 10 милилитара у минути под оптерећењем показују се неприхватљивим за апликације које захтевају дуготрајно задржавање позиције. Неповратни вентил СВ са пилот управљањем побољшава перформансе цурења за фактор од педесет, док додаје функционалност контролисаног отпуштања.
Противтежни вентили нуде слично држање оптерећења са интегрисаним растерећењем притиска и контролом протока. Ови вентили добро функционишу за оптерећења од прекорачења као што су вертикални цилиндри где гравитација помаже кретању. Међутим, они обично коштају више од неповратних вентила којима управља пилот и уводе додатни пад притиска у оба смера. Повратни вентил СВ са пилот управљањем се истиче када је слободан проток у једном правцу важан.
Двоструки пилотски неповратни вентили обезбеђују редундантно држање оптерећења за безбедносно критичне примене. Сваки вентил може независно да подржи пуно оптерећење, испуњавајући више безбедносне категорије. Повећани трошкови и сложеност имају смисла само тамо где прописи или процена ризика захтевају редундантност. Повратни вентили са једним пилотом су довољни за већину индустријских апликација када су одговарајуће величине и одржавани.
Одређивање величине и процес одабира
Одређивање тачне величине неповратног вентила СВ којим управља пилот почиње са захтевима за проток. Израчунајте максималну брзину протока кроз вентил у оба смера, укључујући све истовремене операције. Изаберите величину вентила која подноси овај проток са прихватљивим падом притиска, обично испод 20 бара за смер слободног протока.
Проверите да ли радни притисак остаје унутар максималне вредности вентила од 315 бара. Укључите сигурносне факторе и размотрите скокове притиска услед брзог затварања вентила или мртве тачке пумпе. Извор притиска пилота мора поуздано да испоручи најмање 5 бара изнад максималног притиска оптерећења да би се обезбедио конзистентан учинак отварања.
Изаберите између СВ и СЛ конфигурација на основу услова порта А. Ако се овај порт повеже са резервоаром или остане без притиска, једноставнији СВ дизајн добро функционише. Када прикључак А носи значајан притисак или напаја друге компоненте, наведите СЛ верзију са спољним одводом. Проведите И порт до резервоара кроз цевовод одговарајуће величине.
Одлучите да ли је декомпресија неопходна тако што ћете проценити потенцијални удар притиска. Системи са великим заробљеним запреминама или осетљивим компонентама имају користи од верзије типа А. Мало кашњење одговора ретко узрокује проблеме у типичним индустријским циклусима. Стандардне верзије без декомпресије коштају мање и брже реагују за апликације где ударно оптерећење није проблем.
Читање кодова за наручивање
Произвођачи користе систематске шифре за означавање да специфицирају конфигурације неповратних вентила којима управља пилот. Типичан код као што је СВ 10 ПА1-4Кс се раставља на различите елементе. Прва слова означавају тип вентила, СВ за унутрашњи одвод или СЛ за спољашњи. Број који следи показује ознаку величине, у овом случају 10.
Следећа позиција открива стил монтаже, при чему П означава подплату, а Г означава прикључке са навојем. Слово А се појављује када је укључена декомпресија, иначе је ова позиција празна. Број представља избор притиска пуцања од 1 до 4, што одговара опцијама повећања преднапрезања опруге.
Суфикс 4Кс идентификује тренутну генерацију серије, што указује на побољшања дизајна и ажуриране спецификације. Задња коса црта често претходи додатним опцијама као што је материјал заптивке, при чему В означава флуороугљеник уместо стандардног нитрила. Разумевање ових кодова помаже да се захтеви прецизно комуницирају са добављачима и обезбеђује добијање исправне конфигурације.
Захтеви за одржавање
Редовна инспекција одржава неповратне вентиле којима управља пилот поуздано. Сваких 5000 радних сати, проверите нивое контаминације хидрауличне течности и замените филтерске елементе ако чистоћа премашује ИСО 4406 20/18/15. Смањен квалитет течности убрзава хабање заптивки и дозвољава абразивним честицама да оштете површине седишта.
Спољно цурење око тела вентила обично указује на деградацију заптивке која захтева замену. Унутрашње цурење се показује као постепено померање оптерећења када вентил треба да задржи положај. Уклоните и раставите вентил да бисте проверили да ли је површина седишта куке истрошена или контаминирана. Лагано полирање може обновити заптивање на мањим оштећењима, али дубоко зарезивање захтева замену чахура.
Проблеми са управљањем пилотом се манифестују као споро отварање или неуспех у ослобађању терета. Проверите да адекватан пилот притисак достиже прикључак Кс користећи манометар током рада. Низак притисак може бити резултат премалих пилот водова, превелике дужине или ограничења. Прегледајте пилотску цев и контролни клип на контаминацију или оштећење које би могло да изазове везивање.
Решавање уобичајених проблема
Када контролни вентил СВ пропушта у правцу блокирања, неколико узрока заслужују истраживање. Честице контаминације које се налазе између отвора и седишта спречавају потпуно затварање. Испирање система чистим уљем понекад уклања остатке, али ће можда бити потребно растављање и темељно чишћење. Проверите да ли филтрација течности испуњава спецификације да бисте спречили понављање.
Хабање седишта куке услед поновљених удара или оштећења кавитације ствара путеве цурења које чишћење не може да поправи. Прегледајте површине седишта током одржавања на знаке ерозије или механичких оштећења. Компоненте за замену седишта доступне су за већину вентила, мада велика оштећења могу захтевати потпуну замену вентила. Уградња вентила декомпресијског типа смањује ударне силе које узрокују превремено хабање.
Вентили који се не отварају упркос адекватном пилотском притиску често пате од контаминације која везује контролни клип. Формирање муља услед деградације течности или прогутане прљавштине може ограничити кретање клипа. Потпуно растављање са чишћењем растварачем обично враћа функцију. Размислите о побољшању филтрације течности и скраћивању интервала измене како бисте спречили накупљање контаминације.
Безбедносна разматрања
Пилотски управљани неповратни вентил СВ служи критичним сигурносним функцијама у многим апликацијама. Квар може довести до неконтролисаног спуштања терета, оштећења опреме или повреде руковаоца. Безбедносно критична кола треба да садрже редундантне вентиле или резервне системе према важећим стандардима као што је ЕН ИСО 13849 за безбедност машина.
Редовно функционално тестирање потврђује правилан рад под стварним условима оптерећења. Ово укључује циклирање терета уз праћење заношења или неочекиваног кретања. Документујте резултате тестирања и истражите све аномалије пре враћања опреме у рад. Замените вентиле који показују смањене перформансе пре него што дође до потпуног квара.
Губитак пилотског притиска представља значајну опасност јер може дозволити ненамерно ослобађање оптерећења. Дизајнирајте кола да осигурате да пилотски притисак остане доступан током свих нормалних операција. Размислите о коришћењу одвојених извора притиска пилота независно од главног система за додатну поузданост. Инсталирајте прекидаче притиска како бисте упозорили оператере када пилотски притисак падне испод безбедног минимума.
Економска разматрања
Повратни вентил СВ са пилот управљањем кошта отприлике два до три пута више од једноставних неповратних вентила, али даје знатно боље перформансе. Ова премија цене купује прецизну контролу, минимално цурење и продужени радни век. За апликације које захтевају поуздано држање оптерећења, повећана цена представља разумну инвестицију у поређењу са алтернативама.
Веће величине вентила показују веће разлике у цени. Вентил величине 32 са декомпресијом и спољним одводом може премашити десет пута цену основног неповратног вентила исте величине. Међутим, дизајн којим управља пилот може елиминисати потребу за додатним компонентама као што су противтежни вентили или одвојени механизми за закључавање. Процените укупне трошкове система, а не цене појединачних компоненти.
Енергетска ефикасност утиче на трошкове рада током животног века вентила. Низак пад притиска у правцу слободног протока смањује потрошњу енергије у поређењу са многим алтернативама. Смањење притиска система за 5 бара на 100 литара у минути континуирано штеди приближно 100 вати. Ове уштеде се значајно акумулирају у често бициклистичким апликацијама.
Прилагодљивост на животну средину
Модерни неповратни вентили са пилот управљањем прихватају биоразградиве хидрауличне течности које постају све популарније за заштиту животне средине. Течности које испуњавају ХЕТГ спецификације (на бази биљног уља) захтевају заптивке од флуороугљеника уместо стандардног нитрила. Ова компатибилност омогућава еколошки свесне операције без жртвовања перформанси или поузданости.
Екстремне температуре утичу на рад вентила кроз промене вискозитета течности и својства материјала заптивке. Хладно окружење повећава вискозитет, подиже пад притиска и потенцијално успорава реакцију. Флуоркарбонске заптивке боље толеришу ниже температуре од нитрила за апликације по хладном времену. Високе температуре смањују вискозитет и убрзавају деградацију заптивки, захтевајући краће сервисне интервале.
Корозивна окружења могу захтевати посебне површинске третмане осим стандардног поцинчавања. Поморске примене често захтевају додатну заштиту од корозије путем тврде анодизације или специјализованих премаза. Разговарајте о условима животне средине са произвођачима када бирате вентиле за тешку употребу како бисте обезбедили адекватну заштиту и очекивани животни век.
Будући развој
Интеграција сензора представља тренд у настајању за неповратне вентиле којима управља пилот. Уграђени претварачи притиска могу да прате притисак оптерећења, пилот притисак и цурење у реалном времену. Ови подаци омогућавају предвиђање одржавања тако што идентификују деградацију пре потпуног квара. Бежично повезивање би омогућило даљинско праћење критичних вентила у великим инсталацијама.
Паметни вентили са уграђеним микропроцесорима могу аутоматски прилагодити карактеристике на основу радних услова. Променљиви притисак пуцања прилагођен тежини терета може оптимизовати ефикасност уз одржавање безбедности. Могућности самодијагностике би упозориле особље за одржавање на развој проблема и усмјериле би процедуре за рјешавање проблема.
Напредак науке о материјалима обећава побољшане перформансе заптивања и продужени радни век. Нова полимерна једињења нуде бољу отпорност на хабање и ширу хемијску компатибилност. Специјализовани премази смањују трење и спречавају адхезију честица. Ови развоји ће повећати поузданост уз потенцијално смањење величине вентила за дате капацитете протока.
Закључак
Контролни вентил СВ са пилот управљањем обезбеђује основну контролу за хидрауличне системе који захтевају поуздано држање оптерећења и контролисано отпуштање. Његов јединствени дизајн комбинује способност блокирања неповратних вентила са контролом смерних вентила. Разумевање принципа рада, одговарајуће величине и захтева за одржавање обезбеђује успешну примену.
Избор одговарајуће конфигурације захтева пажљиву анализу захтева система укључујући проток, нивое притиска и дизајн кола. Избор између стандардне верзије СВ и екстерног дрена СЛ зависи од услова прикључка А. Функције декомпресије користе апликације које су осетљиве на ударе притиска. Опције материјала прилагођавају се различитим течностима и условима околине.
Редовно одржавање и инспекција чувају перформансе током целог радног века вентила. Праћење квалитета течности, провера цурења и рано откривање проблема са пилот функцијом. Безбедносно критичне апликације захтевају посебну пажњу на тестирање и документацију. Уз правилну примену и негу, пилотски неповратни вентили пружају године поузданог рада штитећи опрему и особље.
