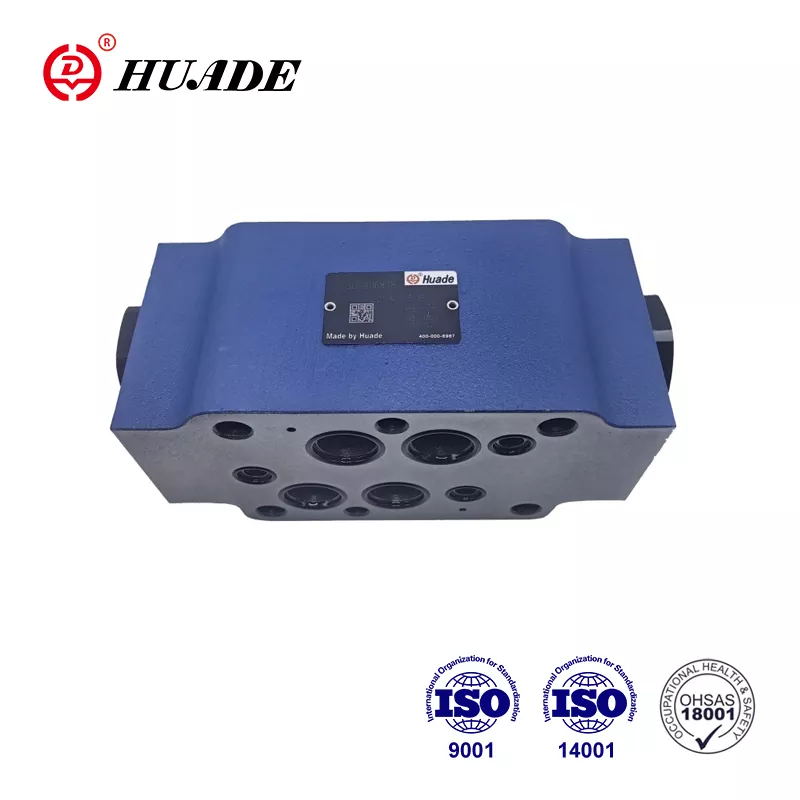

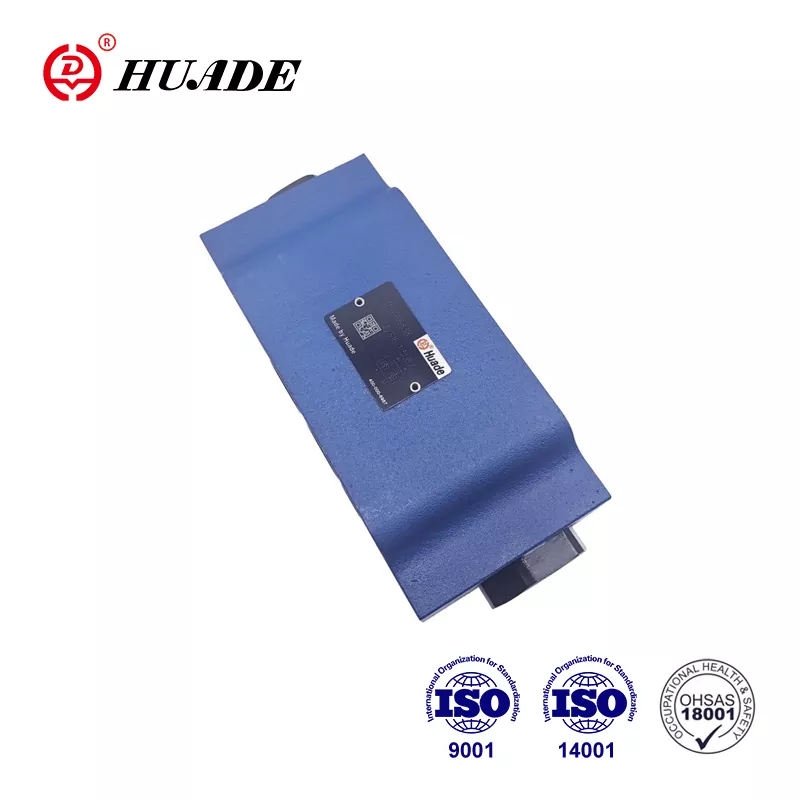

Када је хидрауличним системима потребна поуздана контрола протока без цурења, сендвич плоча против вентила З2С 22 истиче се као доказано решење. Ова Босцх Рекротх компонента већ годинама подржава индустријску опрему и разумевање како она функционише може вам помоћи да донесете боље одлуке за ваше хидраулично подешавање.
Шта чини З2С 22 другачијим
Сендвич плоча неповратног вентила З2С 22 ради као пилотски неповратни вентил дизајниран за системе величине НГ25. За разлику од основних неповратних вентила са опругом, ова сендвич плоча користи двостепени дизајн који обезбеђује бољу контролу при отпуштању притиска. Вентил омогућава слободан проток у једном правцу док блокира обрнути ток, а може се отворити са блокиране стране када се пилот притисак примени на Кс порт.
Дизајн сендвич плоче значи да га можете слагати вертикално између осталих хидрауличних компоненти. Ово штеди простор у препуним машинским инсталацијама. З2С 22 прати ИСО 4401-08-08-0-05 обрасце портова, што га чини компатибилним са стандардним хидрауличним разводницима који се користе у различитим типовима опреме.
Оно што издваја овај неповратни вентил је функција пре отварања у већини верзија. Када се пилот вентил отвори, притисак се постепено ослобађа кроз систем за пригушивање уместо одједном. Ово спречава ударне таласе и буку који оштећују заптивке и стварају главобоље у одржавању хидрауличких система.
Техничке спецификације које су важне
Сендвич плоча против вентила З2С 22 подноси максимални радни притисак до 315 бара и проток до 450 литара у минути. Ови бројеви потичу из тестова коришћењем минералног уља ХЛП46 на 40 степени Целзијуса. Тело вентила је тешко између 12 и 13 килограма, са димензијама од 212 мм дужине, 117 мм ширине и 100 мм висине.
Опције притиска пуцања се крећу од 3 бара до 10 бара, означене кодовима од 1 до 4 у броју дела. Већи притисак пуцања значи јаче блокирање уназад, али је за отварање потребан већи пилот притисак. Вентил ради са температурама хидрауличног уља од негативних 30 до позитивних 80 степени Целзијуса када се користе НБР заптивке, које покривају већину индустријских окружења.
Прикључци портова укључују П, А, Б, Т, Кс и И позиције. А и Б портови се повезују са актуаторима, док Кс порт прима пилот притисак да би се ослободила функција провере. За инсталацију је потребно шест М12 вијака затегнутих на 70 Нм, а површина за монтажу треба да буде храпавост Рз 4 или глаткија да би се спречило цурење.
Сендвич плоча неповратног вентила З2С 22 одржава нулто цурење у смеру блокирања током нормалног рада. Ово је важно за апликације као што је држање вертикалних цилиндара у положају преко ноћи или током заустављања одржавања. Чак и након вишемесечног застоја, вентил би требало да одржава заптивку без померања.
Како З2С 22 заправо ради
Проток се слободно креће од А1 до А2 или Б1 до Б2 кроз вентил када притисак гура у отвореном правцу. Једноставан клапни вентил се отвара под притиском протока, стварајући минималан отпор. Криве пада притиска показују скоро линеарно понашање, што значи да се проток повећава предвидљиво како притисак расте.
У обрнутом смеру, клапни вентил чврсто лежи на телу вентила, стварајући заптивку за блокирање. Вентил користи дизајн седишта кугле са површином А2 и отвором са површином А1. Када пилот притисак улази кроз прикључак Кс, он делује на област контролног калема А3. Однос површина између А3 и А2 је око 1 до 12,5, што значи да вам је потребан релативно низак пилот притисак да бисте отворили главни вентил.
Механизам за предотварање почиње да ради пре него што стигне пуни пилот притисак. Како контролни калем почиње да се креће, појављује се мали отвор који омогућава да се притисак постепено изједначава. Овај отвор са јастуком спречава нагли пад притиска који изазива ефекте воденог чекића у хидрауличним водовима. Акција пригушења штити заптивке пумпе, прикључке црева и заптивке шипке цилиндра од ударних оптерећења.
Посебне верзије мењају ову основну операцију. Варијанта СО40 додаје екстерни Г1/4 порт за пилот контролу, користан када вам је потребан даљински рад вентила. Верзија СО60 испушта контролну калем до Т порта, побољшавајући прецизност отпуштања у одређеним дизајнима кола.
Где З2С 22 неповратни вентил најбоље ради
Системи индустријске аутоматизације у великој мери користе сендвич плочу против вентила З2С 22. Машине за бризгање се ослањају на ове вентиле да држе плоче калупа стабилне током циклуса хлађења. Пресне кочнице их користе за одржавање положаја рам када се хидрауличне пумпе гасе између операција савијања. Роботске руке требају вентил како би спречиле померање терета када држе положај.
Опрема за руковање материјалом као што су виљушкари и маказасте дизалице имају користи од дизајна без цурења. Стандардни вентил против опруге може омогућити довољно цурења да се платформа полако спушта током сати. З2С 22 сендвич плоча елиминише овај проблем, одржавајући положај на неодређено време без рада пумпе.
Системи за контролу нагиба ветротурбина раде у изазовним условима са температурним променама и ризицима од контаминације. Сендвич плоча неповратног вентила се носи са овим окружењима када је упарена са одговарајућом филтрацијом. Примене у енергетском сектору захтевају поузданост јер квар вентила током рада турбине може оштетити скупе мењаче.
Компактни сендвич дизајн је најважнији у мобилној опреми где је простор на првом месту. Багери, дизалице и пољопривредна механизација пакују вишеструке функције у ограничене области. Слагање З2С 22 неповратног вентила између смерних вентила и других сендвич плоча смањује величину колектора у поређењу са традиционалним неповратним вентилима монтираним на цеви.
Поређење опција вентила
Стандардни неповратни вентили са опругом коштају мање од З2С 22, обично у распону од 200 до 500 долара. Они добро раде за једноставне апликације, али немају пилот контролу и често показују мање цурење. Брзина одзива је спорија јер се опруга мора стиснути пре него што проток почне.
Неповратни вентили са двоструким диском подносе веће протоке, понекад преко 500 литара у минути. Тежи су мање од сендвич плоча и добро раде у системима цевовода ниског притиска испод 250 бара. Међутим, вентили са дисковима могу да се заглаве ако контаминација доспе између диска и седишта. Отпорност на корозију је такође нижа у стандардним дизајнима.
Сендвич плоча за неповратни вентил З2С 22 обично кошта између 1000 и 1500 долара у зависности од конфигурације и добављача. Ова виша цена одражава способност пилотског рада, дизајн без цурења и предности интеграције. Трошкови одржавања могу бити нижи током животног века вентила јер сендвич дизајн штити унутрашње компоненте од спољашњих оштећења.
Поређења перформанси показују да З2С 22 одржава конзистентан проток до 450 литара у минути на 315 бара, док многе опруге провере почињу да показују да се пад притиска повећава изнад 300 литара у минути. Дизајн којим управља пилот такође брже реагује на контролне сигнале од типова са опругом јер се не бори против силе опруге током отварања.
Захтеви за инсталацију које треба да знате
Монтирајте сендвич плочу неповратног вентила З2С 22 у било којој оријентацији, иако је вертикално слагање најчешће. Пре монтаже темељно очистите обе површине за спајање. Свака прљавштина, неравнине или стари материјал заптивки могу створити путеве цурења који угрожавају дизајн без цурења.
Нанесите приложене заптивне прстенове на сваки прикључак пре позиционирања вентила. Заптивке се налазе у жлебовима који су машински обрађени на површини сендвич плоче. Уверите се да су заптивке правилно постављене и да нису уврнуте, што може довести до њиховог екструдирања под притиском.
Обрасци вијака користе шест М12 шрафова у стандардном ИСО шаблону. Затегните завртње звездасто до 70 Нм обртног момента. Претерано затезање може изобличити тело вентила и довести до везивања унутрашњих делова. Недовољно затезање омогућава спољно цурење и потенцијални губитак притиска.
За СО40 верзије са екстерним пилот портовима, повежите Г1/4 фитинге са вашим извором пилотског притиска. Уверите се да пилотски притисак премашује притисак пуцања за најмање 50 процената да бисте обезбедили потпуно отварање. Недовољан пилот притисак узрокује делимично отварање и ограничен проток.
Проверите чистоћу система пре покретања. Сендвич плоча против вентила З2С 22 захтева хидраулично уље које испуњава ИСО 4406 код чистоће 20/18/15 или бољи. То значи мање од 5000 честица већих од 4 микрона по милилитру течности. Контаминација узрокује 80 процената кварова вентила према индустријским подацима о одржавању.
Одржавање и решавање проблема
Редовне промене филтера штите сендвич плочу неповратног вентила од оштећења од контаминације. Мењајте филтере у интервалима препорученим за ваш тип хидрауличног уља. Минерална уља као што је ХЛП46 раде дуже између промена него биоразградиве течности, којима ће можда бити потребно дупло чешће сервисирање.
Прегледајте вентил током прекида рада система. Потражите спољно цурење уља око површина сендвич плоче, што указује на хабање заптивке или лабавост монтажног завртња. Унутрашње цурење се појављује као померање актуатора током времена, иако је то ретко када се правилно инсталира.
Ако вентил развије проблеме са помаком, прво проверите пилот притисак. Недовољан пилот притисак можда неће у потпуности отворити вентил, узрокујући ограничен проток и непотпуно отпуштање положаја. Измерите стварни притисак на Кс порту под условима оптерећења, а не само статички притисак.
Бука или удар током отварања вентила указују на недостајуће или оштећене компоненте за предотварање. Неким старијим моделима З2С 22 недостаје ова функција, а накнадна уградња на верзију СО55 елиминише проблем. Изненадни падови притиска стварају ударање које на крају оштећује заптивке и спојеве у целом систему.
Неуспешно отварање обично доводи до контаминације која блокира калем за контролу пилота. Испирање система и инсталирање одговарајуће филтрације решава већину случајева. Стални проблеми могу захтевати демонтажу вентила и инспекцију седишта кугле и површина лопатице за урезивање или уграђене честице.
Чувајте резервне сендвич плоче неповратног вентила у сувим просторима даље од екстремних температура. Држите заштитне капице на портовима како бисте спречили контаминацију током складиштења. Замјенске заптивке за НБР или ФКМ у зависности од ваших системских захтјева, јер се заптивање може оштетити због старења на полицама током неколико година.
Детаљи о поруџбини и броју дела
Сендвич плоча против вентила З2С 22 користи структурирани систем бројева дела. Почните са З2С 22, а затим додајте ознаку канала. Цртица означава двоструки канал за А и Б страну. Само слово А или Б означава рад једног канала само на тој страни.
Следеће долази код притиска пуцања од 1 до 4, што представља 3, 5, 7,5 или 10 бара. Већи бројеви обезбеђују јаче блокирање уназад, али им је потребан већи притисак пилота. Затим се 5Кс појављује у свим стандардним моделима, праћен опционим кодовима за површинску обраду као што је Ј50 за пасивизацију.
Специјалне верзије додају кодове као што су СО40 за екстерне пилот портове или СО60 за вентилацију од калем до резервоара. Слово В на крају означава ФКМ заптивке уместо стандардног НБР-а за компатибилност са високотемпературном или агресивном течношћу. Комплетан пример би могао да гласи З2С 22 А 2 5Кс В СО40.
Комплети за уградњу са заптивкама и заптивкама наручити посебно. Проверите Босцх Рекротх каталог за компатибилне комплете који одговарају вашој верзији вентила. Коришћење погрешних заптивних материјала доводи до брзог квара, посебно код хидраулике отпорне на ватру или биоразградивих уља.
Проналажење поузданих добављача
Босцх Рекротх продаје директно преко своје онлине продавнице и регионалних дистрибутера. Званични канали гарантују оригиналне делове и одговарајућу техничку подршку. Подаци преузмите са њиховог сајта користећи број документа Р900432915.
БуиРекротх послује као главни дистрибутер са онлајн наручивањем и тренутном испоруком за уобичајене конфигурације. Њихова цена се креће око 1426 долара за стандардне сендвич плоче З2С 22 са неповратним вентилом са типичном испоруком за један до три радна дана.
Секундарна тржишта на еБаи-у нуде половне и вишкове вентила од 500 до 1000 долара. Куповина половних има смисла за резервне делове у старијој опреми, али пажљиво прегледајте има ли оштећења или хабања. Недостајући или оштећени печати можда неће бити очигледни на фотографијама.
Индустријски добављачи као што су Хидраулицс Онлине и Пха-Ауто носе З2С 22 заједно са комплетним хидрауличним системима. Они пружају локалну техничку подршку и могу помоћи око питања о инсталацији. Купци на велико могу да преговарају о бољој цени кроз директан контакт са регионалним Босцх Рекротх представницима.
Кинески произвођачи нуде алтернативе по нижим ценама кроз платформе попут Маде-ин-Цхина. Иако ови могу да раде за мање критичне примене, карактеристике квалитета и перформанси се разликују од оригиналних Босцх Рекротх производа. Очекујте варијације у оценама притиска, материјалима заптивки и толеранцијама димензија.
Разматрања компатибилности са течностима
Минерална хидраулична уља као што су ХЛ и ХЛП савршено раде са стандардним НБР заптивкама у сендвич плочи неповратног вентила З2С 22. Ово остају најчешће течности у индустријској хидраулици због својих стабилних перформанси и разумне цене.
Ватроотпорне течности захтевају посебну пажњу. ХФДУ и ХФДР типови ограничавају максимални притисак на 210 бара уместо стандардних 315 бара. Радне температуре не би требало да пређу 60 степени Целзијуса са овим течностима. Радни век се може смањити за 30 до 100 процената у поређењу са радом на минералном уљу.
Биоразградива хидраулика као што су ХЕТГ и ХЕЕС ради са З2С 22, али им је потребно чешће одржавање. Ове течности лакше апсорбују влагу и брже се разлажу од минералних уља. Чешће мењајте филтере и пажљиво пратите чистоћу система.
Синтетичке течности често захтевају ФКМ заптивке уместо стандардних НБР. В код у броју дела наводи овај материјал заптивке. Проверите табеле компатибилности пре него што изаберете вентил за системе синтетичких или егзотичних флуида. Коришћење погрешних материјала за заптивање изазива брзо отицање или стврдњавање што доводи до цурења или везивања.
Течности воде и гликола могу да делују у зависности од специфичне формулације. Пре наручивања консултујте Босцх Рекротх техничку подршку у вези са спецификацијама течности. Неке течности на бази воде нападају стандардне заптивне материјале или кородирају унутрашње компоненте.
Перформансе у различитим окружењима
Екстремне температуре утичу на перформансе сендвич плоче неповратног вентила З2С 22. Хладни стартови испод негативних 20 степени захтевају НБР заптивке, док ФКМ подноси више температуре до 80 степени околине. Вискозитет течности се мења са температуром, утичући на карактеристике протока и време одзива.
Прљава окружења захтевају одличну филтрацију. Грађевинска и рударска опрема суочавају се са сталном контаминацијом од прашине, воде и отпада. Инсталирање филтрације у складу са ИСО 4406 20/18/15 спречава већину проблема са контаминацијом, али у екстремним условима можда ће бити потребна још финија филтрација.
Примене са високом вибрацијом имају користи од стила монтаже сендвич плоче. Неповратни вентили са навојем могу временом да олабаве од вибрација, док сендвич плоче са вијцима остају безбедне. Користите смесу за закључавање навоја на монтажним вијцима у окружењима са јаким вибрацијама.
Обалне и морске поставке излажу хидрауличне компоненте сланом ваздуху и влази. Опциони третман пасивизације Ј50 обезбеђује бољу отпорност на корозију за спољашњост тела вентила. Унутрашње компоненте остају заштићене хидрауличним уљем, али контаминација влагом постаје већа брига у близини воде.
Надморска висина утиче на хидрауличне перформансе кроз односе притиска и температуре. Опреми на високој надморској висини може бити потребна другачија подешавања притиска пуцања јер се атмосферски притисак разликује. Консултујте се са хидрауличким инжењерима за инсталације изнад 2000 метара.
Будући развој технологије хидрауличних вентила
Интеграција електронског надзора представља следећи корак за компоненте као што је сендвич плоча против вентила З2С 22. Сензори уграђени у сендвич плоче могу да пријаве стварне брзине протока, падове притиска и унутрашње услове хабања. Предиктивно одржавање постаје могуће када системи открију деградацију перформанси пре него што дође до квара.
Побољшани материјали за заптивке настављају да напредују. Нова полимерна једињења нуде бољу хемијску отпорност и дужи радни век у ширим температурним распонима. Ови материјали у почетку коштају више, али смањују време застоја у одржавању и учесталост замене.
Производња адитива може променити начин производње хидрауличних компоненти. 3Д штампана тела вентила могу да оптимизују унутрашње путеве протока изван онога што обрада дозвољава. Сложене унутрашње геометрије могу побољшати перформансе уз смањење тежине и употребе материјала.
Паметни хидраулички системи ће аутоматски прилагодити параметре вентила на основу радних услова. Неповратни вентил може да мења свој притисак пуцања како би одговарао захтевима оптерећења, побољшавајући енергетску ефикасност. Пилот притисци могу бити модулисани за оптималне брзине отварања под различитим условима протока.
Сендвич плоча против вентила З2С 22 представља зрелу технологију која поуздано служи тренутним индустријским потребама. Док ће побољшања долазити постепено, основни принципи дизајна неповратних вентила којима управља пилот ће вероватно остати релевантни дуги низ година у хидрауличким применама широм света.
