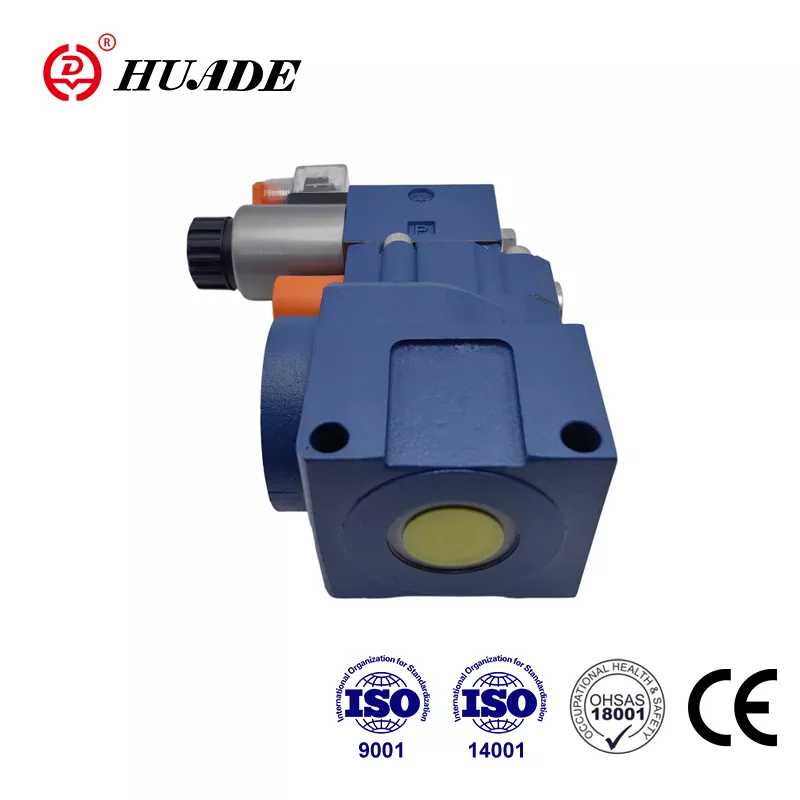

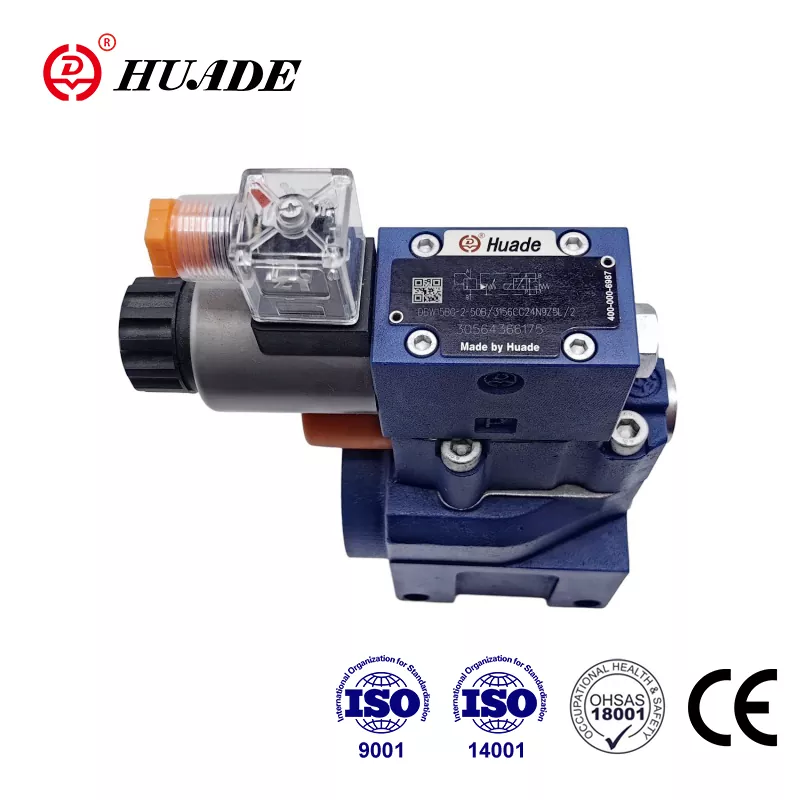

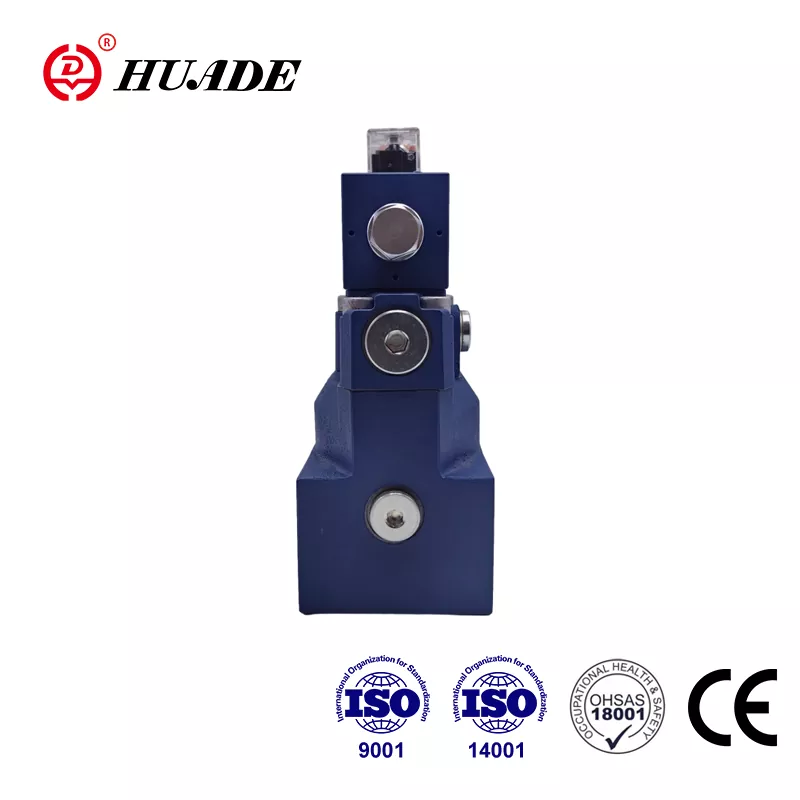

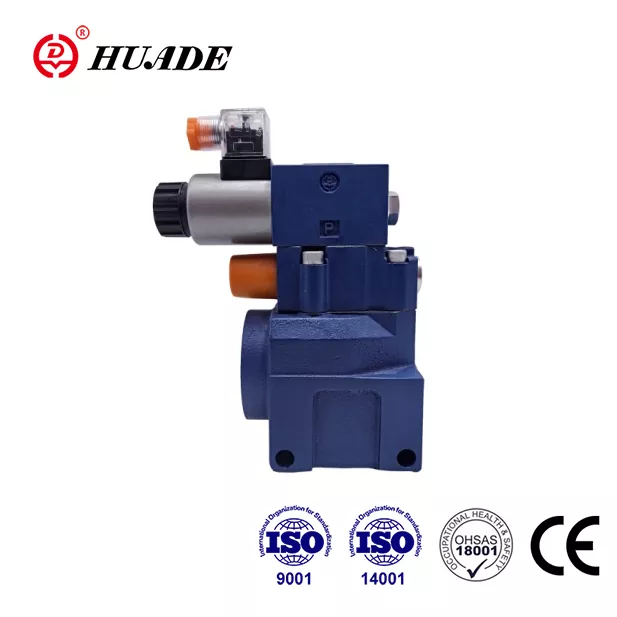

Вентил за смањење притиска ДБВ 20

Хуаде Хидраулиц често обезбеђује хидрауличне вентиле сличног квалитета као брендови прве линије, али по приступачнијим ценама. Вентил за смањење притиска ДБВ 20 може да парира Рекротх-у у погледу перформанси и параметара. Разлог је тај што је Хуаде Хидраулиц увео најсавременију технологију из Рекротх-а због две дугогодишње сарадње са Рекротх-ом. Као произвођач са значајном снагом у области хидрауличног преноса и управљања, Хуаде Хидраулиц обраћа више пажње на практичност својих вентила под притиском и фаворизован је на тржишту. Све филијале предузећа су прошле ИСО9001, ИСО14001 и ОХ САС18001. Хуаде® је познати национални бренд Кине због поузданог квалитета и стабилних перформанси својих производа.

Параметар производа вентила за смањење притиска ДБВ 20

Карактеристике производа и примена вентила за смањење притиска ДБВ 20

Карактеристике:

▶ Монтажа на подлогу

▶ Шема прикључка према ДИН 24 340, облик Е,ИСО 6264 и ЦЕТОП - РП 121Х

▶ Прикључак цеви

▶ Убаците везу

▶ Три елемента за подешавање:

. Окретно дугме

. Хек. завртањ са главом са заштитним поклопцем

. Окретно дугме које се може закључати са скалом

▶ Пражњење са соленоидом преко уграђеног вентила на калем

апликација:

Главна функција вентила за смањење притиска ДБВ 20 је да ограничи и електромагнетско активира растерећење контролног притиска.

Секција и симболи вентила за смањење притиска ДБВ 20

генерал

Пилотски вентили за смањење притиска ДБВ се углавном састоје од главног вентила (1) са главним калемом (3) и пилотског вентила (2) са елементом за подешавање притиска.

Вентил за смањење притиска тип ДБ

Притисак присутан у прикључку А делује на главни калем (3). Истовремено се врши притисак преко контролних водова (6) и (7), који су опремљени отворима (4) и (5), на опругом оптерећеној страни главног калема (3) и на кугли (8). ) у пилот регулационом вентилу (2). Ако притисак у прикључку А премаши вентил постављен на опругу (9), куглица (8) се отвара према опруги (9).

Сигнал за ово долази интерно преко контролних водова (10) и (6) из прикључка А. Течност под притиском на страни опруге главног калема (3) сада тече преко контролног вода (7), отвора отвора (11). ) и куглицу (8) у комору за опругу (12). Због отвора (4) и (5) долази до пада притиска на главном калему (3), прикључак од прикључка А до прикључка Б је отворен. Сада течност под притиском тече од прикључка А до прикључка Б док одржава подешени радни притисак.

Вентил за смањење притиска може да се растерећен или пребаци на други притисак (други степен притиска) преко прикључка "Кс" (15).

Вентил за смањење притиска тип ДБВ

Функција овог вентила је у основи иста као и вентил типа ДБ

Међутим, истовар на главном калему (3) се постиже активирањем уграђеног смерног вентила (16).

структура ДБВ...50Б

Симбол ДБВ...50Б

Напомена

1. Течност мора бити филтрирана. Минимална финоћа филтера је 20 ㎛.

2. Резервоар мора бити заптивен и филтер за ваздух мора бити инсталиран на улазу за ваздух.

3.Производи без подплоче када напуштају фабрику, ако су потребни, посебно наручите.

4. Вијци за причвршћивање вентила морају бити високог интензитета (класа 10.9). Изаберите и користите их у складу са параметром наведеним у књизи примера.

5. Потребна је храпавост површине повезане са вентилом храпавост површине 0,8.

6. Површинска обрада спојног комада је потребна на 0,01/100 мм.
