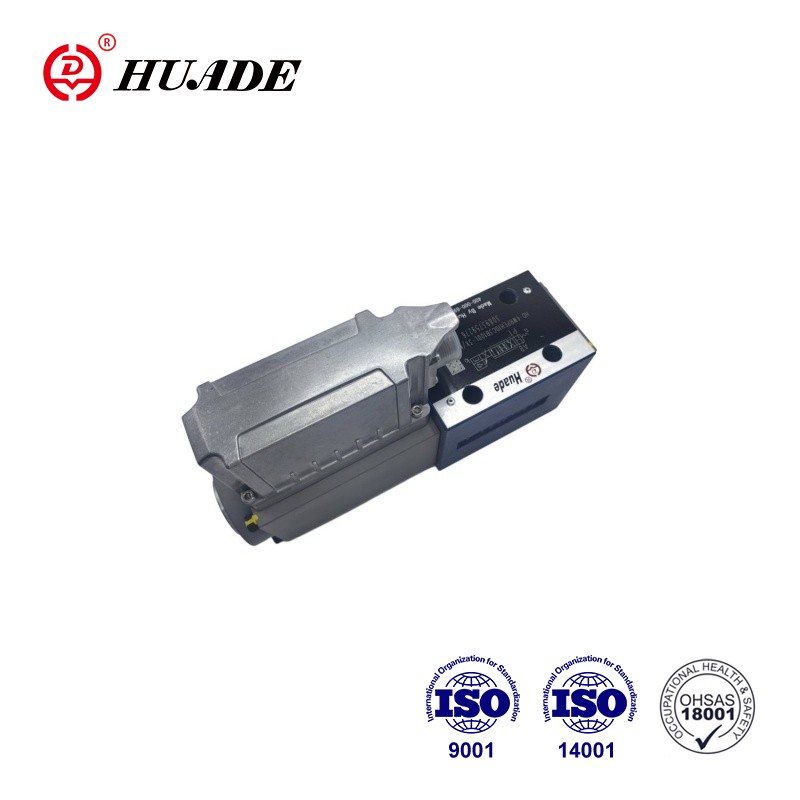

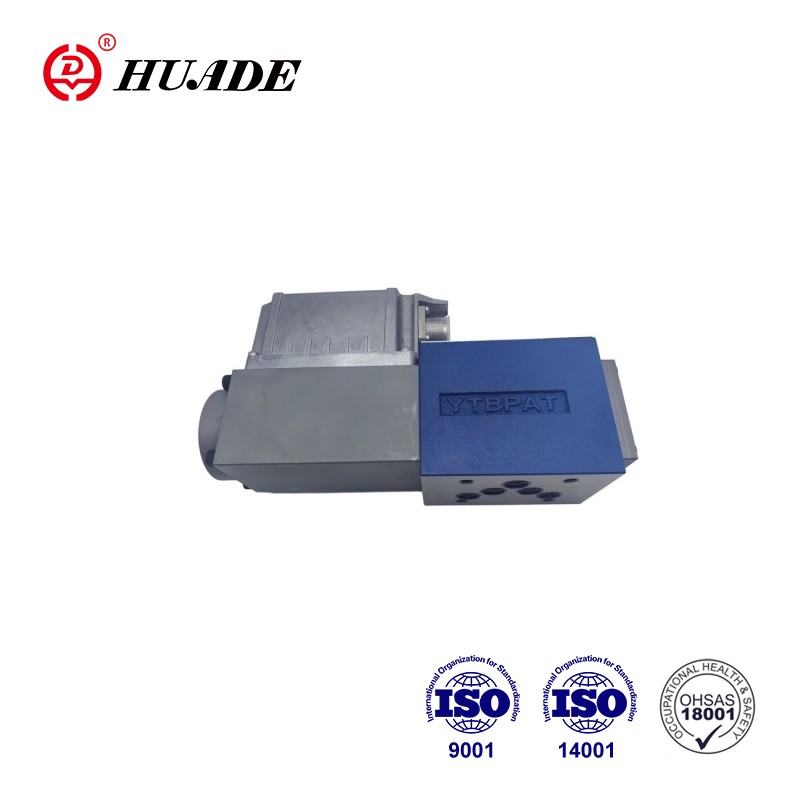

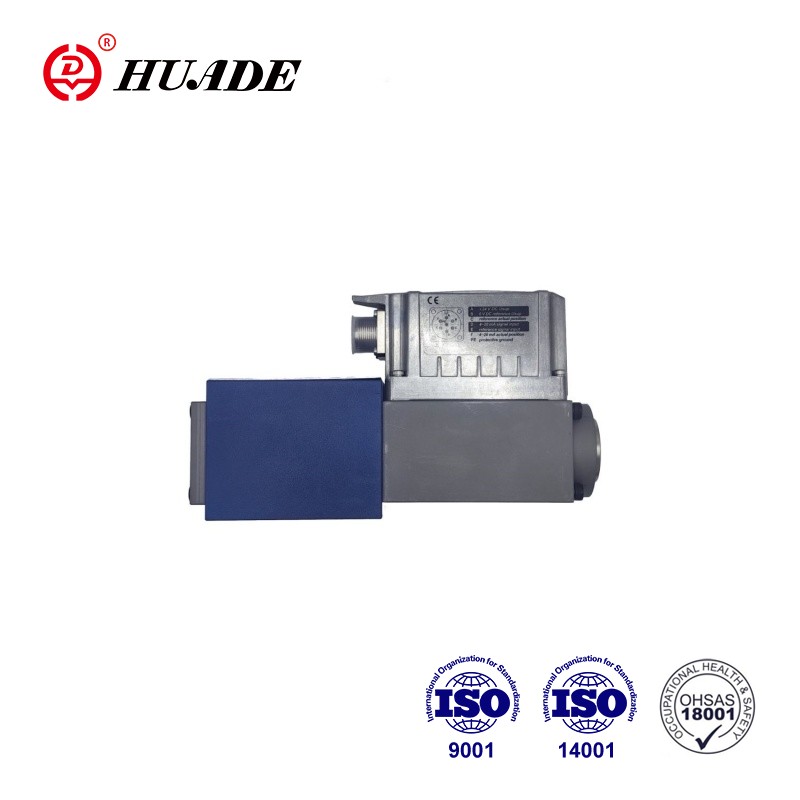

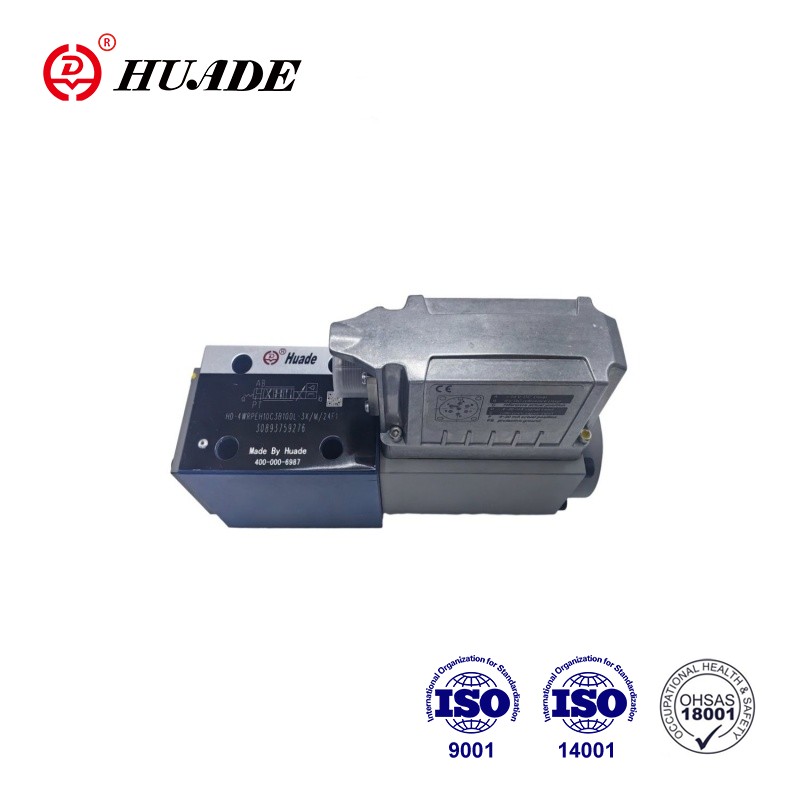

4ВРПЕХ 10- 3Кс вентил је регулациони вентил директног дејства са електричном повратном спрегом о положају и интегрисаном електроником (ОБЕ). 4ВРПЕХ 10- 3Кс је вентил монтиран на подплату са високом тачношћу одзива и погодан је за контролу положаја, брзине и притиска високе прецизности. Принцип рада серво пропорционалног вентила директног дејства може се сажети на следећи начин: језгро вентила се директно покреће електромагнетном силом како би се постигла прецизна контрола протока и притиска течности.
| Технички подаци | ||
| генерал | ||
| Врста везе | Монтажа на подлогу | |
| Портинг паттерн | ИСО 4401-05-04-0-05 | |
| Тежина (кг) | 7.1 | |
| Положај уградње | Било који | |
| Опсег температуре околине (°Ц) | –20 … +60 | |
| Транспортна температура (°Ц) | –30 … +80 | |
| Максимално време складиштења (године) | 1 | |
| Максимална релативна влажност (без кондензације) (%) | 95 | |
| Класа заштите према ЕН 60529 | ИП65 (ако се користе одговарајући и правилно монтирани спојни конектори) | |
| Максимална температура површине (°Ц) | 150 | |
| МТТФД вредност према ЕН ИСО 13849 (године) | 150 (за више детаља погледајте технички лист 08012) | |
| Његови тестови према ДИН ЕН 60068-2-6 | 10 ... 2000 Хз / максимално 10 г / 10 циклуса / 3 осе | |
| Испитивање буке према ДИН ЕН 60068-2-64 | 20 … 2000 Хз / 10 гРМС / 30 г пик / 30 мин. / 3 оси | |
| Транспортни удар према ДИН ЕН 60068-2-27 | 15 г / 11 мс / 3 шока / 3 осе | |
| Шок према ДИН ЕН 60068-2-27 | 35 г / 6 мс / 1000 шокова / 3 осе | |
| Усклађеност | ▶ ЦЕ према ЕМЦ директиви 2014/30/ЕУ, испитано према | ЕН 61000-6-2 и ЕН 61000-6-3 |
| ▶ РоХС директива | 2011/65/ЕУ | |
| Хидраулични | |||
| Максимални радни притисак | ▶ Прикључци А, Б, П (бар) | 350 | |
| ▶ Отвор Т (бар) | 250 | ||
| Хидраулична течност | Погледајте табелу на страни 7 | ||
| Опсег вискозитета | ▶ Препоручено (мм2/с) | 20 … 100 | |
| ▶ Максимално дозвољено (мм2/с) | 10 … 800 | ||
| Опсег температуре хидрауличног флуида (проточно) (°Ц) | -20 … +70 | ||
| Максимални дозвољени степен контаминације хидрауличног флуида; класа чистоће према ИСО 4406 (ц) | Разред 18/16/13 | ||
| Називни проток (∆p= 35 бара по контролној ивици) (Л/мин) | 50 | 100 | |
| Ограничење употребе (∆п) у погледу преласка на безбедно (вредности се примењују на збирну ивицу) | ▶ Симболи Ц3, Ц5, Ц (бар) | 350 | 140 |
| ▶ Симболи Ц1, Ц4 (бар) | 250 | 100 | |
Карактеристике:
▶Поуздан - доказан и робустан дизајн
▶Сигуран - сигуран положај контролног колута у искљученом стању
▶Енергијски ефикасан - нема потребе за пилотским уљем
▶Висок квалитет - контролни калем и чаура у серво квалитету
▶Флексибилан - погодан за контролу положаја, брзине и притиска
▶Прецизно - висока осетљивост одзива и мала хистереза
▶ИО-Линк интерфејс, опционо
▶ИО-Линк интерфејс, опционо. Употреба вентила са
ИО-Линк као запорни елемент до категорије 3,
ПЛ д према ЕН 13849-1.
апликација:
Пропорционални усмерени серво вентил 4ВРПЕХ10-3Кс се широко користи у области индустријске аутоматизације, инжењерских машина и бродоградње.
Сет-уп
ХД-4ВРПЕХ вентил високог одзива се углавном састоји од:
▶ Кућиште вентила са контролним калемом и чахуром у серво
квалитет (1)
▶ Управљачки соленоид са сензором положаја (2)
(опционо са заштитном мембраном за електронику (6))
▶ Уграђена електроника (ОБЕ) (3) са аналогним или ИО-Линк интерфејсом (4) (опционо са пригушењем
плоча (5)
Функција
Интегрисана електроника (ОБЕ) упоређује наведену вредност команде са стварном вредношћу положаја. У случају одступања у регулацији, активираће се соленоид хода. Због промењене силе соленоида, контролни калем је подешен према опруги. Ход/контролни попречни пресек калема се контролише пропорционално вредности команде. У случају унапред подешене вредности команде на 0, електроника подешава контролну калем према опруги у централни положај. У деактивираном стању, опруга је максимално ненапета и вентил је у сигурном положају.
Сигурносна функција (ИО-Линк искључивање)
Искључивањем напона напајања на ИО-Линк мастер-у (класа Б-порт), пинови 2 и 5, ИО-Линк вентил се може безбедно искључити. Након искључивања напона напајања, контролни калем вентила се поставља у положај без грешке.
Да би се такође гарантовао хидраулички предуслов за сигурносно гашење, мора се узети у обзир и преклапање контролног калема/чауре.
Довољно преклапање је гарантовано симболима Ц3, Ц5, Ц4 и Ц1.
Сигурно затварање није део ИО-Линк вентила и мора се узети у обзир за сигуран дизајн машине.
Контролно искључивање соленоида
У случају следећих грешака, управљачки соленоиди се искључују од стране интегрисане електронике (ОБЕ) и управљачки калем се поставља у положај без квара:
▶ Пад испод минималног напона напајања
▶ Само на интерфејсу „Ф1“:
– Пад испод минималне тренутне командне вредности од 2 мА (укључујући прекид кабла линије командне вредности (струјна петља))
▶ Само на интерфејсу "Л1":
– Омогућите неактиван прекид комуникације
(пас чувар)
– У случају интерне грешке ИО-Линк-а
▶ Само на интерфејсу "Ц6":
– Поред тога, отпустите неактивно
Пригушна плоча "Д"
Пригушна плоча (5) смањује убрзање
амплитуде на електроници на плочи (фреквенције >300 Хз).
Напомена:
Употреба пригушне плоче се не препоручује за апликације са углавном нискофреквентном побудом <300 Хз.
Заштитна мембрана за електронику "-967"
– За спречавање стварања кондензата у кућишту интегрисане електронике (ОБЕ), може се користити заштитна мембрана електронике (6).
Препоручује се за употребу ван индустријских стандардних услова са високом влажношћу ваздуха и
значајне цикличне промене температуре (нпр. на отвореном).
Симболи за Пропорционални усмерени серво вентил 4ВРПЕХ 10-3Кс
