Када хидраулички системи треба да безбедно држе тешка оптерећења или да спрече нежељени повратни ток течности, инжењери се често окрећу контролним неповратним вентилима. Међу њима, тип СЛ који производи Босцх Рекротх истиче се као поуздано решење за индустријску и мобилну опрему. Овај водич објашњава по чему се пилотски неповратни вентил СЛ разликује од других типова вентила, како функционише и када бисте требали размислити о његовој употреби у свом хидрауличном систему.

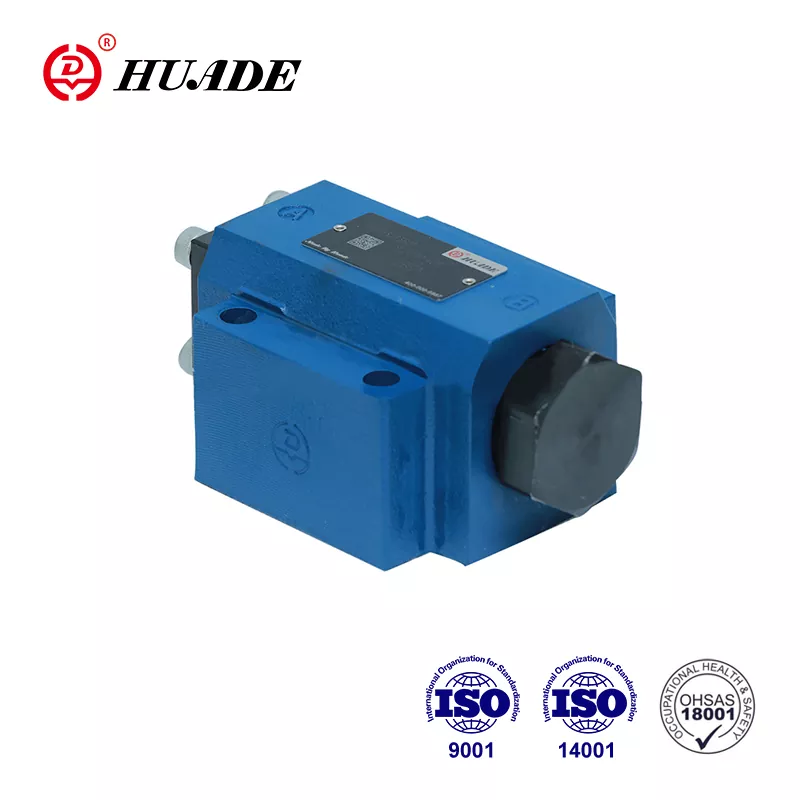

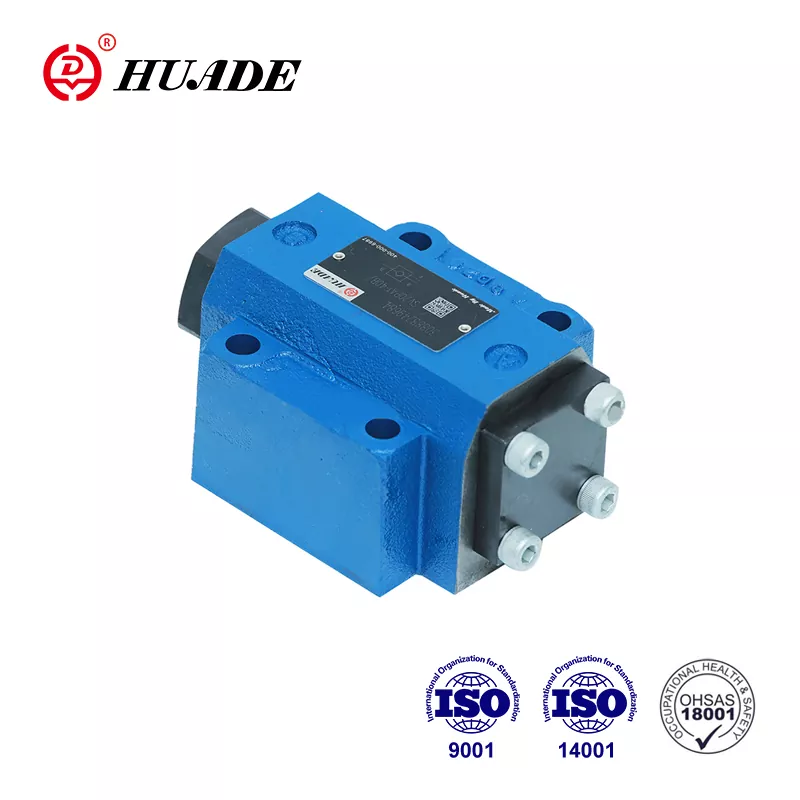

Шта је пилотски неповратни вентил СЛ?
Неповратни вентил који управља пилотом је хидраулична компонента која омогућава флуиду да слободно тече у једном смеру док блокира проток у супротном смеру док га пилот сигнал не ослободи. Ознака „СЛ“ се посебно односи на Босцх Рекротх-ову варијанту спољног одвода њихове серије СВ, дизајнирану за апликације где пилот уље треба да се одводи одвојено од главног кола.
Вентил користи шахт дизајн и може се монтирати на под-плочу или спојити преко навојних прикључака. Када течност тече од прикључка А до прикључка Б, вентил се лако отвара са минималним отпором. Када притисак покуша да потисне течност назад од Б до А, вентил потпуно заптива без цурења. Једини начин да се вентил отвори у обрнутом смеру је применом пилот притиска на прикључак Кс, који механички подиже цев и омогућава контролисан проток.
Кључна разлика између управљачког неповратног вентила СЛ и стандардног СВ модела лежи у функцији спољашњег одвода. Док СВ вентили одводе пилот уље изнутра назад у систем, СЛ вентили одводе ово уље кроз посебан прикључак И. Ова спољна дренажа даје дизајнерима већу флексибилност при изградњи сложених хидрауличних кола, посебно када пилот дренажа треба да се повеже са резервоаром независно или када унутрашња дренажа може да изазове сметње притиска.
Како функционише контролни вентил СЛ са пилотом
Разумевање принципа рада неповратног вентила СЛ са пилот управљањем помаже да се објасни зашто се тако добро понаша у апликацијама за држање оптерећења. Вентил садржи неколико кључних компоненти: главно тело, примарну чахуру, пилотску цев, компресијске опруге и контролни клип. Ови делови раде заједно да би створили три различита режима рада.
Током слободног протока од А до Б, хидраулична течност се гура директно на чеп, отварајући га са врло малим отпором. Пад притиска на вентилу остаје испод 5 бара при номиналним брзинама протока, што значи минималан губитак енергије. Овај правац слободног протока се обично повезује на страну пумпе вашег хидрауличног кола.
Када притисак порасте у супротном смеру од Б ка А, системски притисак се комбинује са силом опруге да би клапну чврсто притиснула на њено седиште. Ово ствара потпуну заптивку без цурења, што је неопходно за држање терета у положају. Вертикални хидраулични цилиндар, на пример, неће клизити наниже чак ни под пуним оптерећењем, јер неповратни вентил СЛ са пилотом одржава савршено блокирање.
Трећи режим се активира када примените пилот притисак на прикључак Кс. Овај притисак делује на контролни клип, који има већу површину од главног отвора. Механичка предност омогућава релативно ниском пилотском притиску да превазиђе висок системски притисак на блокираној страни. У СЛ конфигурацији, спољни одводни отвор И одваја пилот комору од прикључка А, обезбеђујући да само предвиђени контролни притисак делује на клип без сметњи са стране оптерећења.
Неки СЛ модели неповратног вентила са пилот управљањем укључују функцију декомпресије, означену словом "А" у ознаци модела. Ови вентили имају малу куглицу која се отвара мало пре него што се главна кука подигне. Ово постепено отварање постепено ослобађа заробљени притисак, смањујући ударце и буку у вашем хидрауличном систему. „Б“ варијанта се отвара директно без ове фазе пре отварања, пружајући бржи одговор, али потенцијално стварајући више скокова притиска.
Минимални потребан пилот притисак зависи од притиска оптерећења који треба да савладате. Инжењери то израчунавају користећи формулу: пилотски притисак треба да буде мањи од притиска оптерећења помноженог односом површине клипа и контролне површине клипа. У практичне сврхе, већини СЛ модела неповратних вентила са пилотом је потребно најмање 5 бара пилотског притиска да би се почело отварати, при чему тачан захтев варира у зависности од услова оптерећења и величине вентила.
Техничке спецификације и подаци о перформансама
Босцх Рекротх производи СЛ моделе неповратних вентила са пилот управљањем у номиналним величинама у распону од НГ10 до НГ32, који покривају широк спектар индустријских примена. Ови вентили подносе максималне притиске до 315 бара и проток до 550 литара у минути, што их чини погодним за захтевне хидрауличне системе.
Најмања величина НГ10 добро функционише за компактне машине, руковање до 100 литара у минути са контролном запремином од само 2,5 кубних центиметара на порту Кс. Вентили средњег опсега НГ16 и НГ20 подржавају проток до 300 литара у минути, док највећи НГ25 и НГ32 литари за индустријску опрему 50 литара за индустријску опрему 50 литара по минуту. Свака величина одржава исти максимални радни притисак од 315 бара, иако контролни притисак може да се креће од 5 до 315 бара у зависности од потреба ваше апликације.
Разматрање тежине је важно за дизајнере мобилне опреме. НГ10 пилотски неповратни вентил СЛ у конфигурацији за монтажу на подлогу тежи приближно 1,8 килограма, док модел НГ32 достиже 7,8 килограма. Верзије са навојем додају овим цифрама отприлике 0,3 килограма. Физичке димензије варирају сходно томе, при чему НГ10 мери око 100,8 милиметара у дужину и користи навоје Г1/4 порта, док се НГ32 протеже до 140 милиметара са Г1 1/2 портовима.
Перформансе температуре покривају типичне индустријске услове. Са стандардним НБР заптивкама, пилотски неповратни вентил СЛ ради поуздано од негативних 30 степени Целзијуса до позитивних 80 степени Целзијуса. Ако ваша примена укључује више температуре или агресивне течности, ФКМ заптивни материјал пружа бољу отпорност. Вентил прихвата хидрауличне течности са вискозитетом у распону од 2,8 до 500 квадратних милиметара у секунди, иако се оптималне перформансе јављају са стандардним уљем ХЛП46 на 40 степени Целзијуса.
Контрола контаминације остаје критична за дуг животни век вентила. Босцх Рекротх препоручује одржавање чистоће течности према стандарду ИСО 4406 класе 20/18/15 или боље. Праћење њихових РЕ 50070 стандарда филтрације помаже у спречавању зачепљења пилотских пролаза, што је један од најчешћих начина квара за неповратне вентиле којима управља пилот.
Одабир правог модела за вашу апликацију
Избор између различитих варијанти неповратног вентила СЛ са управљањем помоћу пилота зависи од неколико фактора у дизајну вашег хидрауличког система. Основна конфигурација СЛ са једним пилотом добро функционише када треба да контролишете проток само у једном правцу. Ово подешавање је уобичајено у апликацијама са вертикалним цилиндрима где гравитација покушава да повуче терет и потребна вам је могућност даљинског отпуштања.
Верзије са двоструким пилотом обезбеђују контролу у оба смера, што их чини идеалним за цилиндре двоструког дејства који захтевају држање оптерећења на оба краја хода. Грађевинска опрема попут руку багера често користи ову конфигурацију како би спречила заношење у било ком смеру када оператер отпусти команде. Функција двоструког пилота неповратног вентила СЛ којим управља пилот осигурава да оптерећење остаје тачно тамо где је постављено, без обзира на спољне силе.
Опција декомпресије постаје важна када ваш систем има велике разлике у притиску или када изненадно ослобађање притиска може оштетити компоненте. Модели типа А са степеном предотварања кугличног отвора смањују удар у хидрауличним водовима и минимизирају буку током пребацивања вентила. Ово их чини пожељнијим за апликације где је удобност руковаоца важна или где скокови притиска могу да нашкоде осетљивим компонентама. Модели типа Б без претходног отварања брже реагују и раде добро када је брзо активирање вентила важније од постепеног ослобађања притиска.
Избор метода повезивања зависи од архитектуре вашег система. Монтажа на подлогу према ДИН 24340 стандардима омогућава компактну интеграцију колектора и чистије водоводне инсталације, што је посебно вредно у мобилној опреми где је простор ограничен. Прикључци са навојем нуде већу флексибилност за накнадне апликације или системе где монтажа колектора није практична. Повратни вентил са пилот управљањем СЛ подржава оба приступа са компатибилним димензијама.
Подешавање притиска отварања обезбеђује још један параметар подешавања. Стандардни модели користе подешавања преднапрезања опруге између 1,5 и 10 бара, што одређује колики ће се притисак у обрнуту изградити пре него што се главна кука чврсто постави. Нижи притисци отварања омогућавају лакши слободан проток, али могу довести до поновног постављања вентила касније током пада притиска. Виши притисци отварања обезбеђују позитивно налегање, али повећавају пад притиска у правцу слободног протока.
Где пилотски контролни вентили СЛ раде најбоље
Индустријска аутоматизација се у великој мери ослања на СЛ технологију неповратног вентила којим управља пилот за прецизну контролу оптерећења. Производне пресе користе ове вентиле за одржавање положаја цилиндра током циклуса пресовања, спречавајући померање тешке горње плоче када хидраулички притисак падне. Машине за бризгање користе сличне поставке како би остале половине калупа закључане под великом силом стезања, обезбеђујући конзистентан квалитет делова.
Мобилна опрема представља можда највећу област примене за пилотски неповратни вентил СЛ. Багерима, утоваривачима на точковима и ровокопачима је потребно поуздано држање терета у круговима за грану, стрелу и кашику. Када руковалац паркира машину са подигнутом корпом, неповратни вентил којим управља пилот спречава оптерећење да се спусти надоле због цурења заптивке цилиндра или термичког ширења заробљеног уља. Конфигурација екстерног одвода СЛ вентила ради посебно добро у овим апликацијама јер избегава повратне информације унутрашњег притиска које могу изазвати нестабилност.
Примене на дизалицама захтевају још већу поузданост јер пад оптерећења ствара озбиљне безбедносне опасности. Покретни стабилизатори на покретним дизалицама користе неповратне вентиле СЛ којима управљају пилоти за одржавање положаја данима или недељама током продужених дизања. Карактеристика нултог цурења обезбеђује да кран остане у равни током целе операције. Многи дизајни дизалица укључују повратне вентиле са два пилота на обе стране сваког цилиндра, стварајући редундантно задржавање оптерећења које наставља да функционише чак и ако један вентил поквари.
Постројења за пречишћавање воде су открила да СЛ модели неповратног вентила са пилот управљањем поједностављују процедуре одржавања. Пумпне станице користе ове вентиле да изолују моторе током рада док омогућавају даљинско активирање за обрнуто испирање филтера. Спољни пилот одвод омогућава особљу за одржавање да контролише отварање вентила са безбедне удаљености, држећи раднике даље од зона високог притиска. Ова даљинска могућност смањује време застоја и побољшава безбедност у поређењу са ручно управљаним изолационим вентилима.
Системи контроле нагиба лопатица ветротурбине представљају растућу примену за неповратне вентиле којима управља пилот. Свака лопатица се повезује са хидрауличним цилиндрима који подешавају угао у односу на ветар. Контролни вентил СЛ који управља пилотом држи позицију лопатице током нормалног рада док омогућава брзо подешавање када се услови ветра промене. Спецификација нултог цурења је овде важна јер чак и мале промене угла лопатице утичу на ефикасност турбине и структурно оптерећење.
Опрема за руковање материјалом као што су виљушкари има користи од прецизне контроле коју обезбеђују ови вентили. Цилиндри за подизање јарбола морају да држе терет на било којој висини без заношења, што пилотски неповратни вентил СЛ постиже поуздано. Варијанта са двоструким пилотом омогућава контролисано спуштање чак и под великим оптерећењем модулацијом пилотског притиска да би се створило глатко спуштање уместо слободног пада.
Предности због којих се СЛ вентили истичу
Најзначајнија предност неповратног вентила СЛ са пилот управљањем је његова нулта карактеристика цурења у блокираном правцу. За разлику од неповратних вентила са директним дејством који могу благо да продре под високим притиском, или противтежних вентила који инхерентно имају извесно контролисано цурење, СЛ вентил ствара савршено заптивање. Ово је од кључне важности за држање статичког оптерећења где се чак и мањи помаци акумулирају током времена у значајне грешке положаја.
Могућност даљинског управљања проширује домет оператера и побољшава безбедност. Применом пилотског притиска са удаљене локације, можете ослободити терет без стајања у близини потенцијално опасне опреме. Системи за заустављање у случају нужде се такође могу интегрисати са СЛ круговима неповратног вентила којима управља пилот, аутоматски ослобађајући заробљена оптерећења када се активирају сигурносне блокаде. Ова флексибилност се показује као драгоцена у аутоматизованим системима где људска интервенција треба да се минимизира.
Висок капацитет протока у односу на величину вентила помаже дизајнерима система да минимизирају количину компоненти. Највећи модели неповратног вентила СЛ са управљањем раде 550 литара у минути, што је довољно за већину индустријских цилиндара, уз задржавање компактних монтажних димензија. Ова способност високог протока долази са малим падом притиска у правцу слободног протока, обично испод 5 бара при номиналним брзинама протока, што значи мање расипања енергије и ниже радне температуре.
Брз одговор на променљиве услове даје неповратним вентилима којима управља пилот предност у динамичким применама. Када се примени пилот притисак, вентил се брзо отвара, а када се пилот притисак отпусти, опруга и системски притисак затварају клапну скоро тренутно. Варијанте декомпресије намерно успоравају ову акцију да би се смањио шок, али чак и ови модели реагују брже од алтернативних типова вентила који се ослањају на трење флуида или компликована кола за мерење.
Двосмерна флексибилност у конфигурацијама са двоструким пилотом елиминише потребу за више вентила у сложеним колима. Неповратни вентил СЛ са једним пилотом са двоструким пилот улазима може заменити два одвојена вентила у апликацијама које захтевају задржавање оптерећења у оба смера. Ово смањује број делова, потенцијалне тачке цурења и укупну сложеност система док се побољшава поузданост кроз мање компоненти.
Разумевање ограничења и ризика
Сложеност структуре ствара примарни недостатак дизајна неповратних вентила са пилот управљањем СЛ у поређењу са једноставнијим вентилима директног дејства. Додатне компоненте, укључујући пилотске клипове, контролне клипове и спољашње одводне пролазе, повећавају трошкове производње и стварају више потенцијалних тачака квара. Мали пилот пролази су посебно осетљиви на контаминацију, која може блокирати контролни сигнал и спречити отварање вентила када је потребно.
Захтеви за одржавање су већи за неповратне вентиле којима управља пилот него за једноставније алтернативе. Пилотским пролазима је потребна редовна контрола и чишћење како би се спречило зачепљење. Хабање заптивки и на главној и на пилот-главци захтева периодичну замену, обично коришћењем НБР или ФКМ материјала у зависности од услова течности и температуре. Ови задаци одржавања захтевају више техничког знања него сервисирање основног неповратног вентила, што потенцијално захтева специјализовану обуку особља за одржавање.
Примене динамичког оптерећења могу да изазову проблеме са клепетом код СЛ модела неповратног вентила са пилот управљањем. Када оптерећења осцилирају или вибрирају, вентил се може више пута отварати и затварати на свом граничном притиску, стварајући буку и убрзано хабање. Противтежни вентили лакше управљају овим динамичким условима захваљујући својим карактеристикама прогресивног отварања. Ако ваша апликација укључује константно кретање терета, а не статичко држање, неповратни вентил који управља пилотом можда није најбољи избор.
Ефекти термичке експанзије представљају суптилан, али стваран ризик у апликацијама неповратних вентила којима управља пилот. Када се хидраулично уље заробљено између затвореног вентила и терета загреје, оно се шири и повећава притисак. Инжењери понекад ово зову "термална брава" јер пораст притиска може постати толико озбиљан да га пилот сигнал не може савладати. Повећање температуре за око 10 степени Целзијуса може изазвати пораст притиска који прелази 100 бара у заробљеним запреминама. Дизајнирање термичких вентила или разматрање температурно стабилних флуида помаже у ублажавању овог ризика.
Разматрања трошкова чине СЛ моделе неповратног вентила са пилот управљањем мање атрактивним за једноставне примене. Основни неповратни вентил директног дејства кошта знатно мање и ради савршено добро за једноставну превенцију повратног тока где није потребно задржавање оптерећења. Софистициране контролне карактеристике СЛ вентила само оправдавају њихову вишу цену када је вашој апликацији посебно потребна могућност даљинског отпуштања, нулто цурење или прецизна двосмерна контрола.
Поређење СЛ вентила са алтернативним решењима
Неповратни вентили директног дејства представљају најједноставнију алтернативу за пилотски неповратни вентил СЛ. Ови основни вентили користе само притисак течности да подигну клапну против лагане опруге, омогућавајући проток у једном смеру док блокирају обрнути ток. Они реагују веома брзо и коштају много мање од пилотских дизајна. Међутим, неповратни вентили са директним дејством могу мало да процуре под високим притиском, брже се троше услед директног удара течности у цев и не могу се даљински отворити у обрнутом смеру. Они добро раде за заштиту излаза пумпе или основну изолацију водова, али не испуњавају захтеве за истинско држање оптерећења.
Противтежни вентили комбинују функцију смањења притиска са понашањем неповратног вентила, стварајући глатку контролу за динамичка оптерећења. Ови вентили модулирају отварање на основу притиска оптерећења, омогућавајући контролисано спуштање вертикалних оптерећења уз одржавање повратног притиска како би се спречило бежање. Они се истичу у контроли кретања покретне опреме где се терет стално креће, као што су дизалице или капије за подизање возила. Компромис је у томе што противтежни вентили увек имају контролисано цурење и коштају више од неповратних вентила са директним дејством или контролних вентила. За држање статичког оптерећења где није пожељно кретање, неповратни вентил СЛ са пилотом обезбеђује боље перформансе по нижој цени.
Електромагнетни вентили са електричним управљањем нуде још једну опцију за могућност даљинског отпуштања. Ови вентили користе електромагнетне калемове за померање унутрашњих калема или клапни, обезбеђујући он-офф контролу без потребе за пилот притиском. Они добро раде у системима са електронском управљачком архитектуром и могу се директно интегрисати са ПЛЦ-овима и другом опремом за аутоматизацију. Међутим, електромагнетни вентили обично имају мањи капацитет протока од неповратних вентила упоредиве величине, генеришу топлоту током непрекидног напајања и потребна им је електрична енергија за одржавање отворених позиција. Повратни вентил са пилот управљањем побеђује у апликацијама где је хидраулична снага лако доступна и електрична сложеност треба да буде минимизирана.
Хидраулички осигурачи представљају специјализовану алтернативу за сигурносно критично држање оптерећења. Ови уређаји се аутоматски затварају када открију превелике брзине протока које могу указивати на пукнуће црева или сломљену арматуру. Они пружају заштиту у случају нужде коју пилотски неповратни вентили не могу да понуде. Међутим, осигурачи не пружају могућност даљинског ослобађања и могу се лажно активирати у легитимним условима високог протока. Многи инжењери комбинују обе технологије, користећи пилотски неповратни вентил СЛ за нормалну контролу и хидраулички осигурач за резервну заштиту у нужди.
Пракса одржавања која продужава радни век
Редовни распореди инспекције одржавају поуздано функционисање система са неповратним вентилом који управља пилот. Месечне визуелне провере треба да траже спољно цурење уља око заптивки и монтажних површина. Чак и мала цурења указују на деградацију заптивки која ће се временом погоршавати. Слушање необичних звукова током рада вентила може открити проблеме пре него што дође до потпуног квара. Звукови чаврљања или шкрипе често значе нестабилне услове притиска или истрошене површине шајкаче.
Одржавање чистоће течности штити мале пилотске пролазе због којих су неповратни вентили којима управља пилот подложни контаминацији. Праћење захтева за класу чистоће ИСО 4406 20/18/15 значи да ваш систем за филтрирање хвата честице пре него што могу да се задрже у контролним отворима. Коришћење одговарајућег хидрауличког уља без загађења водом спречава корозију унутрашњих површина. Многи програми одржавања укључују тромесечно узимање узорака уља и анализу како би се проверило да нивои контаминације остају у прихватљивим границама.
Провера пилотске линије заслужује посебну пажњу јер се ове цеви и пролази малог пречника лако зачепљују. Искључивање и повратно испирање пилот линија годишње уклања нагомилане остатке. Неповратне вентиле у кругу пилота треба очистити или заменити ако показују знаке лепљења. Тестирање пилотског притиска са манометром потврђује да адекватан контролни сигнал стиже до порта Кс када наредите да се отвори неповратни вентил СЛ којим управља пилот.
Интервали замене заптивки зависе од услова рада, али се обично дешавају сваке две до пет година. НБР заптивке дуже трају у применама на умереним температурама, док ФКМ заптивке издржавају више температуре и агресивне течности, али коштају више. Приликом замене заптивки, проверите површине које се спајају на спојници и кућишту вентила да ли постоје огреботине или хабање које би могле спречити добро заптивање чак и код нових еластомера. Лагано полирање финим абразивним папиром може обновити заптивне површине, али дубоко зарезивање захтева замену тела вентила.
Функционално тестирање потврђује да неповратни вентили којима управља пилот и даље раде исправно. Једноставан тест користи вертикални цилиндар оптерећен тежином. Са блокираним пилотским притиском, оптерећење треба да остане савршено непомично сатима или данима, показујући нулто цурење. Примена номиналног пилот притиска треба да отвори вентил и омогући да се терет несметано спусти. Ако оптерећење крене наниже када је пилот притисак искључен, или ако је потребан превелики пилот притисак да би се отворио вентил, потребно је одржавање или замена.
Решавање уобичајених проблема
Када контролни вентил СЛ не успе да се отвори на команду, почните тако што ћете проверити пилот притисак на прикључку Кс. Коришћење манометра на пилот прикључку потврђује да ли одговарајући сигнални притисак достиже вентил. Ако је пилот притисак испод 5 бара, проблем лежи у пилот кругу, а не у самом вентилу. Проверите да ли постоје блокирани водови, неисправни пилот вентили или неадекватан капацитет пумпе на пилот доводу.
Ако пилотски притисак очитава исправно, али се вентил и даље не отвара, сумњајте на контаминацију у пилот пролазу или заглављени контролни клип. Растављање вентила обично открива прљавштину или корозију која спречава кретање клипа. Темељно чишћење свих унутрашњих пролаза и замена заптивки обично враћају функцију. У тежим случајевима, површина контролног клипа може бити урезана и захтевати замену.
Цурење у зачепљеном смеру указује на оштећење куке или седишта. Мале количине контаминације могу се уградити у мекану површину отвора, стварајући путеве за цурење чак и када је вентил затворен. Растављање и инспекција ће показати да ли чишћење отвора и седишта враћа заптивање или су потребни заменски делови. Ако цурење и даље постоји након чишћења, проверите да притисак система није премашио називни капацитет вентила, што може трајно оштетити заптивне површине.
Цврчање или вибрације током рада сугеришу да је оптерећење нестабилно или да пилотски притисак осцилира. Проверите да ли оптерећење остаје стабилно током рада вентила. Ако сам терет вибрира, неповратни вентил СЛ можда није право решење за ту примену. Нестабилност притиска у пилот кругу може довести до тога да се вентил више пута отвара и затвара на свом прагу. Инсталирање акумулатора у пилот линији често изглађује ове флуктуације притиска и престаје да клепета.
Бука током пребацивања вентила обично значи да функција декомпресије не ради исправно или је апликацији потребан вентил типа А уместо типа Б. Модели без степена пре отварања кугличног отвора нагло ослобађају притисак, што може да генерише акустични удар у хидрауличним водовима. Ако је бука неприхватљива, прелазак на варијанту декомпресије са неповратним вентилом СЛ којим управља пилот обично решава проблем. Алтернативно, додавање малог отвора у пилот линију успорава отварање вентила, смањујући шок по цену нешто споријег одговора.
Ситуације са термичким закључавањем захтевају различите приступе решавању проблема. Ако терет постане тешко померати након што систем мирује у врућим условима, експанзија заробљене течности вероватно изазива превелики притисак. Инсталирање малих термичких вентила постављених изнад нормалног радног притиска, али испод капацитета за преклапање пилота омогућава термичко ширење без утицаја на нормалан рад. Алтернативно, коришћењем температурно стабилних хидрауличних течности смањују се коефицијенти топлотног ширења.
Будући развоји и трендови у индустрији
Дизајнери хидрауличких система све више интегришу сензоре са СЛ компонентама неповратног вентила којима се управља помоћу пилота како би омогућили предиктивно одржавање. Претварачи притиска у пилот линијама прате јачину контролног сигнала, упозоравајући оператере пре него што се пилотски притисак смањи испод функционалних нивоа. Сензори контаминације у одводној линији из прикључка И детектују када честице почну да се акумулирају, покрећући одржавање пре него што дође до блокаде. Ови паметни системи вентила смањују непланиране застоје тако што рано откривају проблеме.
Прописи о животној средини подстичу усвајање биоразградивих хидрауличних течности, посебно у мобилној опреми и шумарским апликацијама. Савремени дизајн неповратних вентила СЛ са управљањем помоћу компатибилних заптивних материјала и побољшане заштите од корозије прихвата ове течности. ВДМА 24568 и слични стандарди помажу инжењерима да изаберу одговарајуће вентиле за примену био-уља. Како забринутост за животну средину расте, очекујте ширу компатибилност са алтернативним хемијама течности.
Трендови минијатуризације мобилне опреме стварају потражњу за мањим, лакшим контролним вентилима без жртвовања перформанси. Напредне производне технике, укључујући 3Д штампање и прецизно ливење, могу омогућити компактније дизајне. Смањење тежине је значајно у батеријској електричној мобилној опреми где сваки килограм утиче на радни домет. Будући СЛ модели неповратног вентила са пилотским управљањем могли би да садрже лакше материјале као што су алуминијум или конструисана пластика у компонентама које не подносе притисак.
Побољшања енергетске ефикасности се фокусирају на смањење пада притиска у правцу слободног протока. Чак и тренутни пад притиска од 5 бара при номиналном протоку представља изгубљену енергију која постаје топлота. Оптимизована геометрија путање протока би потенцијално могла да преполови пад притиска, побољшавајући укупну ефикасност система. Како трошкови енергије расту и притисак на животну средину расте, ови добици ефикасности постају економски привлачнији.
Интеграција са електронским контролним системима ће се вероватно проширити. Док се неповратни вентил СЛ тренутно ослања искључиво на хидрауличне пилот сигнале, будуће верзије би могле да садрже електронске пилот вентиле и сензоре положаја уграђене директно у тело вентила. Ова интеграција поједностављује архитектуру система и омогућава софистицираније алгоритме управљања уз задржавање механичке једноставности и поузданости које чине неповратне вентиле којима управља пилот привлачним.
Прави избор за вашу апликацију
Одабир неповратног вентила СЛ са пилот управљањем у односу на алтернативне технологије захтева пажљиву процену ваших специфичних захтева. Почните тако што ћете идентификовати да ли је вашој апликацији потребно статичко задржавање оптерећења или динамичка контрола оптерећења. Ако оптерећење треба да остане потпуно непомично када је вентил затворен, карактеристика нултог цурења за неповратни вентил који управља пилотом чини га најбољим избором. Ако се терет често креће са контролисаним брзинама спуштања, противтежни вентил вероватно боље служи.
Размислите да ли је могућност даљинског ослобађања битна у вашем дизајну. Једноставне апликације где је ручни рад вентила прихватљив могу користити јефтиније неповратне вентиле директног дејства. Када оператери треба да контролишу отварање вентила са удаљености, или када аутоматизовани системи морају да интегришу контролу вентила, неповратни вентил којим управља пилот СЛ обезбеђује суштински даљински рад преко свог пилот кола. Размишљања о безбедности често покрећу овај захтев када држање особља подаље од опасних подручја побољшава укупну безбедност система.
Искрено процените могућности контроле контаминације вашег система. Модели СЛ са неповратним вентилом са пилотом захтевају чисту хидрауличну течност и одговарајућу филтрацију. Ако ваша апликација ради у прашњавим окружењима са маргиналном филтрацијом, или ако су праксе одржавања недоследне, једноставнији типови вентила са мање малих пролаза могу се показати поузданијима упркос ограничењима перформанси. Не бирајте софистициране вентиле за системе који не могу да одржавају чистоћу коју ови вентили захтевају.
Захтеви за проток и притисак сужавају избор величине вентила. Мерите стварне брзине протока у вашем кругу уместо да се ослањате на капацитет пумпе, пошто већина система не ради континуирано при максималном протоку. Одабир најмањег вентила који управља вашим стварним протоком минимизира трошкове и тежину. Оцене притиска треба да премаше максимални системски притисак са одговарајућом сигурносном маргином, типично бирајући вентиле оцењене најмање 25 процената изнад максималног очекиваног притиска.
Захтеви за спољни одвод одређују да ли вам је потребан СЛ модел или је једноставнија СВ варијанта довољна. Ако се ваш пилот одвод може вратити у резервоар кроз исти разводник као и главни вентил, СВ модели унутрашњег одвода раде добро. Када пилот дренажа мора да се води одвојено, можда да би се осигурало да притисак у резервоару не омета рад пилота, спољни дренажни отвор И на моделима неповратног вентила са управљањем пилотом СЛ обезбеђује неопходну флексибилност.
Ограничења простора за инсталацију утичу на избор стила монтаже. Монтажа на подлогу нуди најкомпактнију инсталацију када можете дизајнирати разводник за смештај више вентила. Прикључци са навојем обезбеђују флексибилност за накнадне примене или испитне штандове где производња колектора није практична. Пажљиво измерите расположиви простор и прегледајте цртеже са димензијама пре него што се посветите одређеној конфигурацији монтаже.
Закључак
Повратни вентил са пилот управљањем испуњава специфичну, али важну улогу у хидрауличким системима који захтевају даљинско контролисано држање оптерећења без цурења. Његова спољна конфигурација дренаже обезбеђује флексибилност дизајна са којом стандардни СВ модели не могу да се упореде, посебно вредна у сложеним круговима где је усмеравање пилотског притиска важно. Разумевање могућности и ограничења ових вентила помаже инжењерима да донесу информисане одлуке о томе када да их користе и како да их правилно одржавају.
За апликације статичког оптерећења у индустријској аутоматизацији, мобилној опреми и системима од кључне важности за сигурност, СЛ технологија неповратног вентила са пилот управљањем пружа поуздане перформансе којима се једноставније алтернативе не могу мерити. Виши трошкови и захтеви за одржавање су оправдани када су нулто цурење и даљинско управљање неопходни. Мање захтевне апликације често добро функционишу са неповратним вентилима директног дејства или другим једноставнијим решењима по нижој цени.
Одговарајући избор захтева усклађивање спецификација вентила са стварним захтевима система, узимајући у обзир номиналну величину, оцене притиска, материјале заптивки и конфигурацију монтаже. Детаљна техничка документација компаније Босцх Рекротх, укључујући каталог РЕ 21482, пружа податке потребне за прецизно димензионисање вентила. Добављачи као што су Хикуип и Леадер Хидраулицс могу пружити подршку за апликације и цене за одређене моделе.
Програми одржавања који стављају нагласак на контролу контаминације и редовне инспекције одржавају поуздано функционисање система СЛ са неповратним вентилом са пилот погоном десет година или више. Када се проблеми развију, систематско решавање проблема обично идентификује поправљиве узроке као што су блокада пилот линије или хабање заптивки. Разумевање како ови вентили раде интерно чини решавање проблема много ефикаснијим.
Како хидраулична технологија еволуира ка већој интеграцији са електронским контролама и побољшаној енергетској ефикасности, дизајн неповратних вентила СЛ ће наставити да се прилагођава новим захтевима. Основни принцип рада — коришћење пилотског притиска за механички ослобађање затворене чауре — остаје здрав и вероватно ће служити хидрауличним системима још много деценија. Инжењери који добро разумеју ове вентиле могу да дизајнирају боље системе и ефикасније решавају проблеме.
