Шта је двосмерни вентил у хидрауличком систему?

2025-07-16

Да ли сте се икад питали како хидрауличне машине контролишу своје моћне покрете? Тајна лежи у једноставним, али суштинским компонентама које се називају вентили. Данас ћемо истражити један од најосновнијих још важних врста: двосмерни хидраулични вентил.

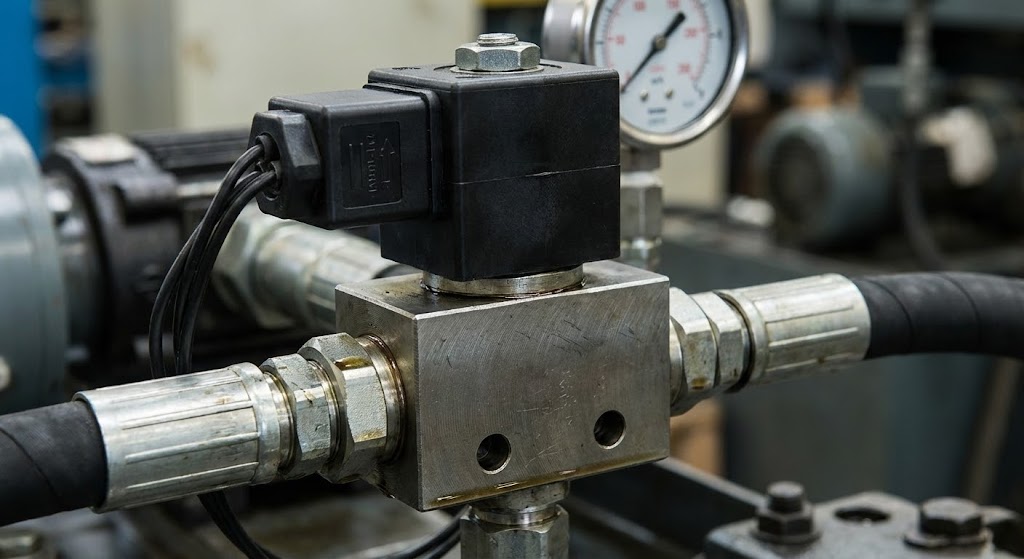

Шта је двосмерни вентил?

Двосмерни вентил је у основи прекидач за укључивање / искључивање хидрауличне течности. Баш као што је прекидач за светло има две положаје (укључено и искључено), двосмерни вентил има две државе: отворен или затворен. Када је отворена, хидраулична течност тече кроз. Када је затворено, течност се потпуно зауставља.

Слика Једноставна капија Контролише проток воде - када је отворено, вода пролази кроз; Када се затвори, проток се у потпуности зауставља. Овај основни принцип чини двосмерно хидрауличким вентилима савршеним за контролу покрета течности у хидрауличким системима.

Кључне карактеристике двосмерних вентила

					Две портове:Један улаз (где флуид улази) и један отвор (где се течности излази)

					Две позиције:Потпуно отворен или у потпуности затворен

					Бинарна контрола:Или је укључено или искључено - не између

					Поуздан рад:Једноставан дизајн значи мање ствари може поћи по злу

Како ради двосмјерни хидраулични вентил?

Принцип рада је изненађујуће једноставно. Унутар вентила, постоји покретни део који се зове језгро вентила. Ово језгро може бити лопта, диск или клизни комад који се зове калем.

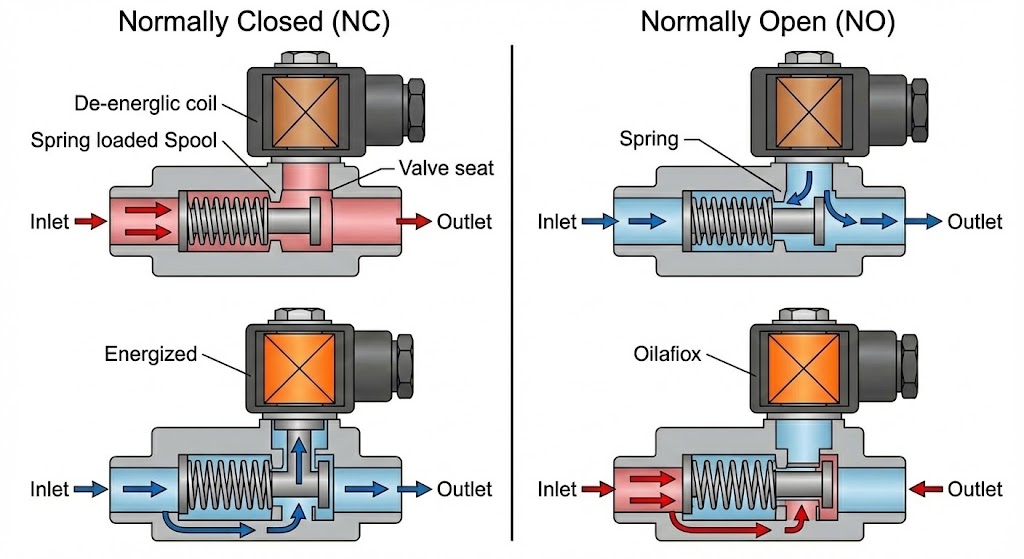

Две главне врсте рада

Обично затворен (НЦ):

Подразумевани положај блокира проток течности
Када се активира (електричном енергијом, притиском ваздуха или ручне силе), то се отвара
Најчешће у безбедносним апликацијама где желите да се проток заустави подразумевано

ОПЕРСАЛНО ОТВОРЕНО (НЕ):

Подразумевана позиција омогућава проток течности
Када се активира, затвара проток
Корисно када вам је потребан непрекидан проток са повременим заустављањем

Шта се то креће?

Језгро вентила се креће кроз различите методе:

Ручни рад:Претворите ручицу или гурните ручицу
Двосмерни хидраулични магнетни вентил:Електрична завојница ствара магнетну силу за аутоматизовану контролу
Рад пилота:Користи властити притисак система да помера вентил
Пнеуматски рад:Користи притисак на компримовани ваздух

Врсте двосмерних хидрауличних вентила

Разумевање различитих врста вентила помаже вам да одаберете праву за своју пријаву.

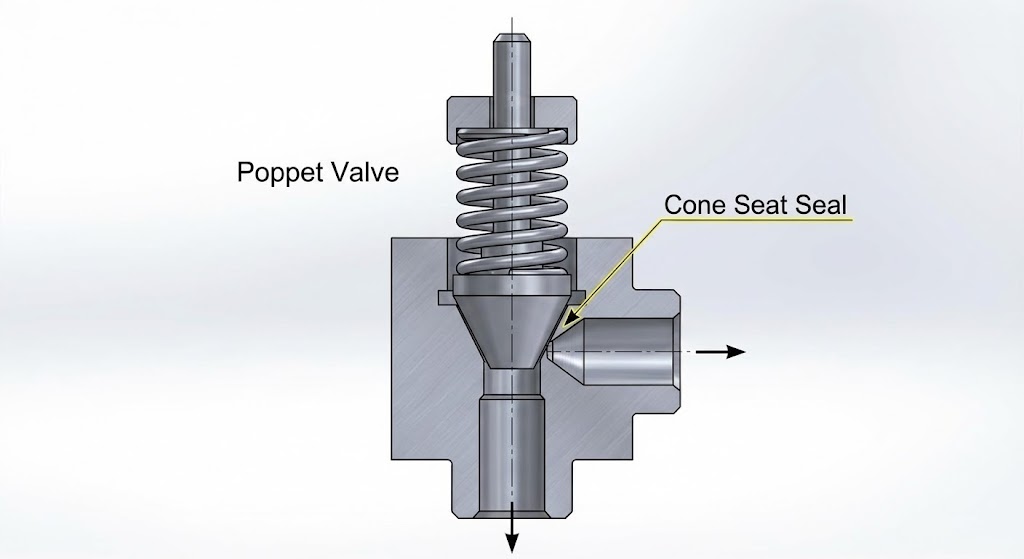

1. Поппет вентили

Поппет вентили користите диск или конус који седи на седиште, стварајући уски заптивач када је затворен.

Предности:

Скоро нула цурења када је затворено
Брзо време одзива
Добро делује у прљавим окружењима
Дуготрајан

Недостаци:

Треба више силе за рад
Може утицати назад притисак

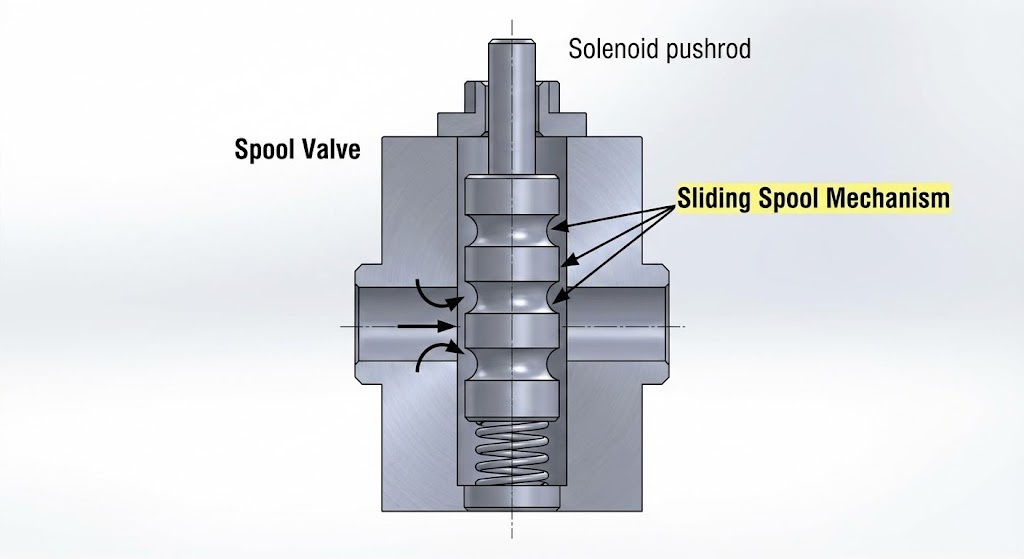

2. Калемично вентили

Калемични вентили користите цилиндрични комад који се клизи напред и назад унутар рукава.

Предности:

Лакше је радити (потребан је мање силе)
Уравнотеженија операција
Може да поднесе сложене обрасце протока

Недостаци:

Неке цурење течности
Осетљивији на прљавштину и контаминацију
Потребно је више одржавања

3. вентили кертриџа

Ово су модуларни вентили који се уклапају у стандардизоване блокове, нудећи компактне инсталације и високе перформансе.

Предности:

Врло компактан дизајн
Може да поднесе високе проточне стопе и притиске
Пад ниског притиска
Стандардизовани уградња

Недостаци:

Потребан је додатни пилот вентил за рад
Сложенија инсталација

Двосмерни вентил вс 3-смерни вентил - 4-смерни вентил

Разумевање разлика вам помаже да одаберете праву вентил за свој хидраулички систем.

Врста вентила	Луке	Функција	Најбоље апликације
Двосмерни вентил	2	Једноставно укључивање / искључивање контроле	Изолација, основна контрола цилиндра, сигурносно гађање
Тросмерни вентил	3	Преусмеравање или мешање течности	ХВАЦ системи, апликације за мешање, Т-везе
4-смерни вентил	4	Контролишите двоструко двоструко цилиндри	Комплексна машина, двосмерни мотори, Напредна контрола

Зашто бирати двосмерне вентиле преко других врста?

					Најједноставнији дизајн:Мање делова значи већу поузданост

					Најекономичнији:Нижи трошкови трошкова и одржавања

					Једноставно решавање проблема:Једноставно за разумевање и поправак

					Свестране апликације:Ради у многим различитим хидрауличким системима

Где су кориштени двосмерни вентили?

Сигурност и изолација система

Двосмерни вентили делују као заштитни стражари у хидрауличким системима. Они могу брзо да зауставе проток течности током хитних случајева или одржавања, спречавање несрећа и заштитне опреме.

Контрола и регулација протока

Брзо укључивањем и искључивањем (названо модулација ширине импулса), двосмерни вентили могу прецизно контролисати колико тече течности кроз систем. Ова техника омогућава променљиву контролу протока користећи једноставне укључивања / искључивања.

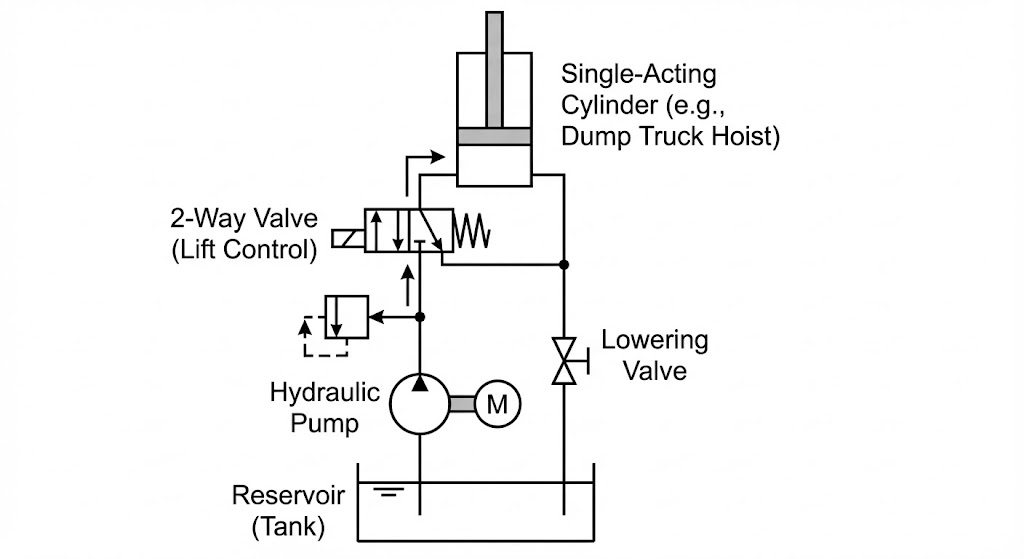

Контрола хидрауличког цилиндра

У једноставним апликацијама, двосмјерни вентили контролирају хидраулични цилиндри са једноструким вршилом - тип који само гура само у једном смеру, попут цилиндара који подижу кревете за камионе.

Уштеда енергије

Када хидраулички систем не ради, двосмјерни вентили могу да преусмеравају проток пумпе на резервоар, штедећи енергију и смањење накупљања топлоте.

Индустријске апликације

Аутомотиве
Системи за убризгавање горива, контрола емисије

Изградња
Багери, Утоваривачи, Булдожери

Производња
Скупштине, преше, машине за сечење

Пољопривреда
Трактори, комбајни, системи за наводњавање

Медицински
Дијализа машина, вентилатори

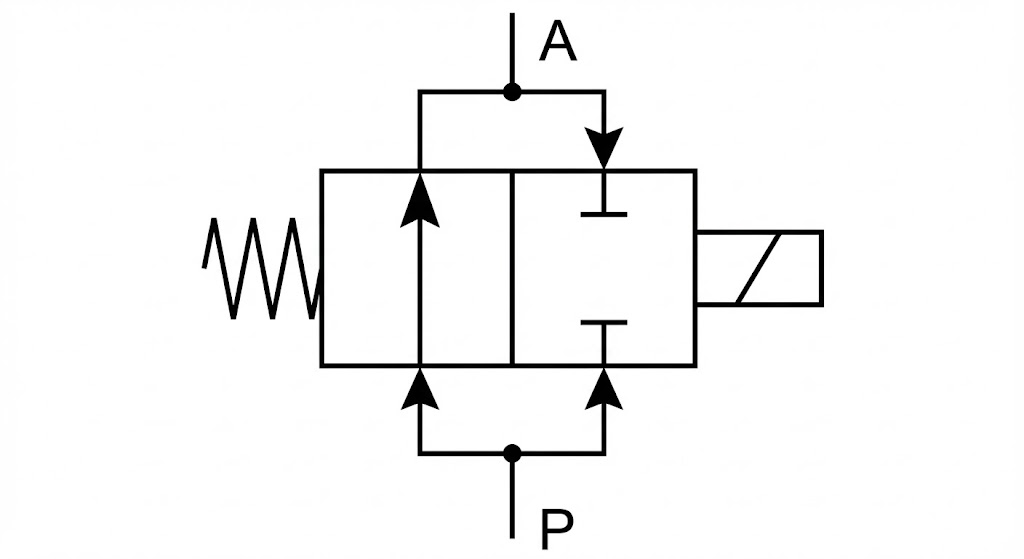

Разумевање хидрауличних симбола

У хидрауличким дијаграмима, двосмерни вентили приказани су са специфичним симболима:

Две кутије представљају два положаја (отворена и затворена)
Стрелице показују смер протока
Симболи "Т" показују блокиране портове
СПРИНГ и соленоиди су нацртани на странама

Ови симболи помажу инжењерима дизајн и решавање проблема хидрауличких система.

Како одабрати прави двосмерни хидраулични вентил

Одабир одговарајућих вентила осигурава оптималне перформансе система и дуготрајност.

Размислите о захтевима протока и притиска

Ускладите капацитет вентила за потребе вашег система. Кључне спецификације укључују:

Коефицијент протока (ЦВ):Одређује максималну брзину протока
Оцена притиска:Мора да пређе максимални притисак вашег система
Величина порта:Требало би да одговара вашим хидрауличким везама

Разматрања времена одзива

Различите методе активирања нуде различите брзине реакције:

Двосмерни хидраулични соленоидни вентили:Врло брзо (мање од 10 милисекунди)
ВЕЛИКИ ВЕЛИКИ ПИЛОТ:Спорије, али може да поднесе више притисака
Ручни вентили:Одговор зависи од брзине оператера

Компатибилност течности

Проверите да ли материјали вентила раде са вашом хидрауличном течношћу. Већина вентила ради са:

Минерална уља
Синтетичке течности
Течности на бази воде

Услови животне средине

Размислите:

Распон радне температуре
Заштита прашине и влаге
Захтеви за отпорне на експлозију опасних подручја

Трошкови вс.

Ручни вентили:Најјефтинија опција, добро за једноставне апликације
Соленоидни вентили:Скупље, али понуда аутоматизација
Пилот вентили:Најбоље за високотезоре, високотрачне апликације

Одржавање и решавање проблема

Уобичајени проблеми

Контаминација (узрокује 80-90% неуспеха вентила):

Симптоми:Лепљење вентила, погрешна операција
Решење:Очистите вентил, замените филтере, исперите систем

Ношење и суза:

Симптоми:Повећано цурење, необичне звукове
Решење:Замените бртве и језгре вентила

Цурење:

Спољни пропусти:Проверите и замените бртве
Унутрашњи цурење:Прегледајте седишта и језгре вентила

Савети за превентивно одржавање

Користите чисту течност:Увек користите наведену хидрауличну течност
Инсталирајте Добре филтере:Висококвалитетни филтери спречавају контаминацију
Редовне инспекције:Проверите да ли цури, хабајте и необичне звукове
Пратите распореди:Придржавајте се препорука за одржавање произвођача

Двосмерни вентил вс Остали типови вентила

Врста вентила	Луке	Функција	Најбоље за
Двосмерни хидраулични вентил	2	Укључивање / искључивање контроле	Једноставна изолација, основна контрола, безбедносне апликације
Тросмерни вентил	3	Преусмеравање или мешање течности	ХВАЦ системи, апликације за мешање
4-смерни вентил	4	Контролишите двоструко двоструко цилиндри	Комплексна машина, мотори

Предности двосмерно хидрауличних вентила

					Најједноставнији дизајн:Мање делова значи већу поузданост и лакше одржавање

					Најисплативији:Ниже почетне инвестиције и трошкови рада

					Једноставно решавање проблема:Директна операција чини дијагнозу једноставном

					Широка компатибилност:Ради са већином хидрауличних течности и типовима система

Када одабрати двосмерно преко вишесних вентила

Изаберите двосмерни вентили када вам је потребно:

Једноставно укључивање / искључивање контроле
Изолација система за одржавање
Способност сигурносне искључивања
Исплативско управљање протоком
Поуздан рад у оштрим окружењима

Будући трендови у хидрауличким вентилима

Интеграција паметних технологија

Савремени двосмерни вентили постају паметнији са:

Интернет повезивање за даљинско надгледање
Сензори који прате перформансе вентила
Предиктивни упозорења о одржавању

Електрификација

Више вентила постаје електрични погон, нудећи:

Прецизна дигитална контрола
Боља енергетска ефикасност
Интеграција са рачунарским системима

Напредни материјали

Нови материјали праве вентиле:

Јачи и трајнији
Лакша тежина
Отпоран на више врста течности

Често постављана питања о двосмерним хидрауличним вентилима

Како ради двосмјерни хидраулични вентил?

Двосмерни хидраулички вентил ради помоћу покретних језгра (лопта, диска или калема) који или блокира или омогућава проток течности између две луке. Када се активира, језгро се креће да промени државу вентила из отвореног за затворену или обрнуто.

Која је разлика између двосмерно хидрауличког магнетни вентила и ручног вентила?

Соленоидни вентили:Користите електромагнетну силу за аутоматско деловање, бржи одговор (милисекунди), погодно за аутоматизоване системе
Ручни вентили:Захтевају људски рад, спорији реаговање, исплативије за једноставне апликације

Могу ли двосмерни вентили управљати брзином протока?

Иако је пре свега дизајниран за укључивање / искључивање, двосмерни вентили могу регулисати проток кроз модулацију импулсних ширина - брзо пребацивање између отворених и затворених држава да би се постигла променљива контрола протока.

Закључак

Двосмерни вентил може бити једноставан, али то је неопходно за хидрауличке системе. Без обзира да ли заустављате проток за сигурност, контролише цилиндар или уштеду енергије, ови вентили су поуздано и економично обављени посао.

Разумевање двосмерног вентила вам помаже:

Изаберите прави вентил за своју пријаву
Откривање проблема када се појаве
Дизајнирајте боље хидрауличке системе
Одржавајте опрему правилно

Запамтите, најбољи вентил је онај који одговара вашим специфичним потребама за проток, притисак, време одзива и радним условима. Када имате сумње, консултујте се са хидрауличким професионалцима који вам могу помоћи да направите прави избор.

Савладавањем основа двосмерног вентила, градите чврст темељ за разумевање сложених хидрауличких система. Ови једноставни прекидачи за укључивање / искључивање често су кључ за прављење моћних хидрауличких машина безбедно и ефикасно.

Тражите специфичне двосмерне вентилне производе или техничку подршку? Контактирајте квалификоване хидрауличке професионалце који вам могу помоћи да одаберете, инсталирате и одржавате праве вентиле за вашу пријаву.
