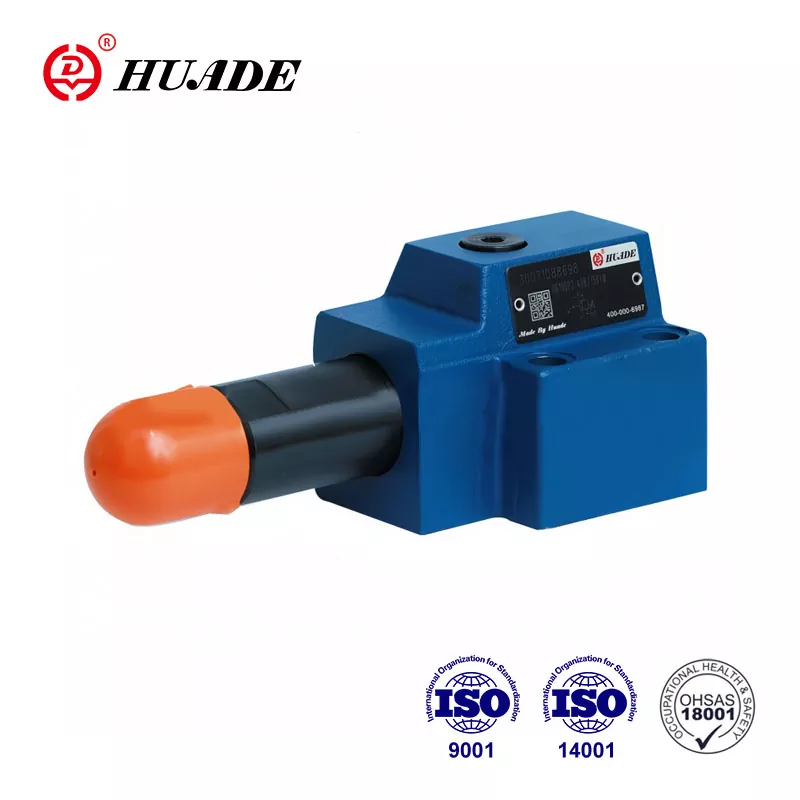

Тип ДР 10 ДП је редуктор притиска који се користи за контролу притиска. Чињеница да Хуаде® вентили под притиском могу заменити исте серије производа које нуди Рекротх углавном је резултат дугогодишње сарадње са Рекротх-ом. У поређењу са другим сличним брендовима, Хуаде® производи су напреднији у технологији и издржљивији. Цене ових вентила за смањење притиска су релативно ниске. Фабрика је национално кључно предузеће и има високу репутацију у Кини.
|
Макс. радни притисак (порт П) (МПа) |
до 31.5 |
|
Макс. секундарни притисак (порт А) (МПа) |
до 2,5; уп то7.5; до 15,0; до 21,0; до 31.5 |
|
Макс. повратни притисак (прикључци Т(И)) (МПа) |
до 16 |
|
Макс. проток (Л/мин) |
до 80 |
|
Течност под притиском Минерално уље |
Минерално уље (за НБР заптивку) или фосфатни естар (за ФПМ заптивку) |
|
Опсег вискозитета (мм²/с) |
10~800 |
|
Опсег температуре флуида притиска (℃) |
-30 до +80 |
|
Степен контаминације (ум) |
Максимални дозвољени степен контаминације течности је НАС 1638 класе 9. |
|
Тежина (кг) |
прибл.3 |
Карактеристике:
▶ За монтажу на подлогу
▶ 4 опсега притиска
▶ 4 елемента за подешавање
. Окретно дугме
. Хек. рукав за главу са заштитном капом
. Окретно дугме које се може закључати са скалом
. Окретно дугме са скалом
▶ Са прикључком за манометар
▶ Опциони неповратни вентил
▶ Шема прикључка према ДИН 24 340, облик Д, ИСО 5781 и ЦЕТОП - РП 121Х
апликација:
Вентил за смањење притиска типа ДР 6 ДП се користи за смањење притиска система.
Вентил типа ДР 10 ДП је вентил са директним управљањем тросмерног дизајна, са функцијом растерећења притиска на страни сниженог притиска.
Подешавање притиска врши се помоћу елемента за подешавање притиска (1).
У мировању, вентил је нормално отворен и течност може несметано да тече од прикључка Б до прикључка А. Притисак у прикључку А је такође присутан на крају калема (2), преко контролног вода (4), насупрот опруге за притисак ( 3). Када притисак у прикључку А достигне ниво притиска постављен на опругу (3), калем (2) се помера у контролни положај и одржава притисак у прикључку А константним.
Течност за контролу вентила узима се из прикључка А преко контролног бушења.
Ако притисак у прикључку А још више расте због спољних сила, калем (2) се још више помера према опруги за притисак (3).
Ово доводи до отварања путање протока преко контролног земљишта (5) у контролном калему (2) до резервоара (прикључак И). Довољно течности тада тече у резервоар како би се спречило даље повећање притиска.
Опружна комора (6) се одводи у резервоар споља преко прикључка И.
Доступан је опциони неповратни вентил (7) који омогућава слободан проток од прикључка А до прикључка Б.
Прикључак за манометар (8) омогућава праћење секундарног притиска.
структура ДР10ДП 1- 40Б
Симболи ДР10 ДП
