Када радите са хидрауличним системима којима је потребна поуздана ручна контрола, регулациони вентил ВММ 6 истиче се као практичан избор. Овај вентил, који производи Босцх Рекротх, већ деценијама служи индустријама широм света. Дизајниран је да прецизно контролише проток хидрауличне течности, помажући оператерима да управљају свиме, од индустријских машина до мобилне опреме.
ВММ 6 припада породици вентила са ручним управљањем који прате међународне стандарде. Оно што овај вентил чини посебно корисним је његов једноставан рад у комбинацији са робусном конструкцијом. Инжењери и техничари цене како се носи са апликацијама средњег до високог притиска без потребе за сложеним електричним системима или спољним изворима напајања.
Разумевање основа ВММ 6 дизајна

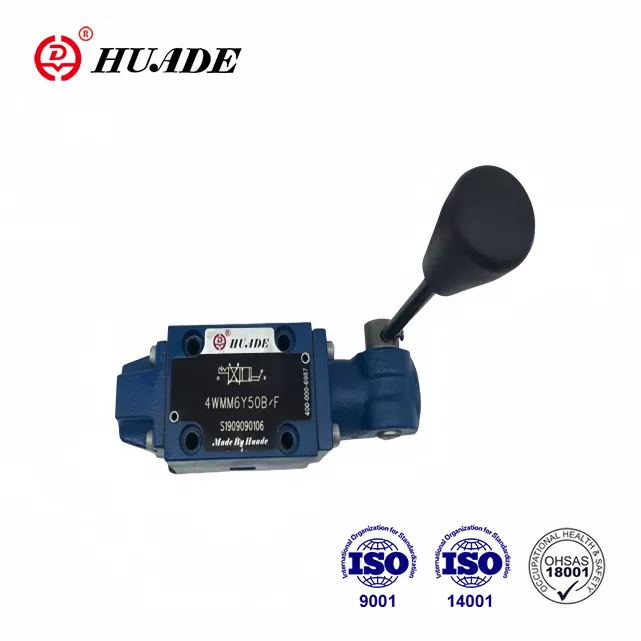

Регулациони вентил ВММ 6 ради преко механизма клизног калема унутар прецизно обрађеног кућишта. Када померите ручну ручицу, калем мења положај, отварајући и затварајући специфичне путеве за хидрауличну течност. Овај метод директног рада значи да нема кашњења између вашег уноса и одзива вентила.

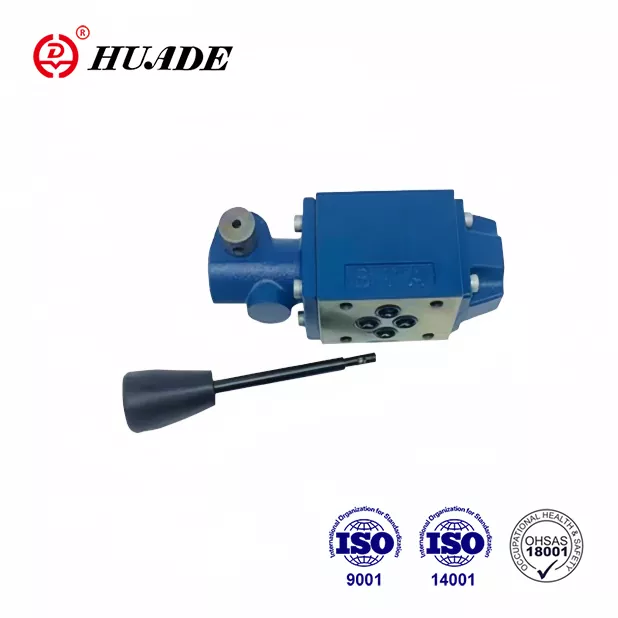

Тело вентила се монтира директно на подплочу према ЦЕТОП 3 стандарду, такође познатом као НГ6 или ИСО 4401-03 интерфејс. Ова стандардизација чини инсталацију једноставном и омогућава да се вентил уклопи у постојеће хидрауличне системе без прилагођених модификација. Кућиште је обично направљено од поцинкованог челика, пружајући одличну отпорност на корозију чак иу захтевним окружењима.
Унутар вентила ћете пронаћи пажљиво дизајниране калемове са заптивним површинама које минимизирају унутрашње цурење. Ове калемове долазе у различитим конфигурацијама, од којих је свака означена одређеним словом симбола. Механизам са повратном опругом обезбеђује да се вентил врати у неутрални положај када отпустите ручицу, што је неопходно за безбедан рад.
Техничке спецификације које су важне
Регулациони вентил ВММ 6 подноси притиске до 315 бара на својим главним прикључцима, са максималним капацитетом протока од 60 литара у минути. Ове спецификације га чине погодним за хидрауличне цилиндре и моторе средње величине. Отвор резервоара може да издржи до 160 бара, што је адекватно за већину стандардних апликација.
Опсег радне температуре се протеже од минус 30 до плус 80 степени Целзијуса када се користе стандардне НБР заптивке. За апликације које укључују више температуре или течности отпорне на хемикалије, вентил је доступан са ФКМ заптивкама кодираним као варијанта В. Вентил одржава перформансе у широком опсегу вискозитета, од 2,8 до 500 квадратних милиметара у секунди, иако се оптимални учинак постиже око 46 мм²/с коришћењем стандардних хидрауличких уља као што је ХЛП46.
Комплетан склоп вентила тежи приближно 1,4 килограма за верзију са три позиције и 1,6 килограма када је опремљен механизмом за задржавање чегртаљке. За рад ручне полуге потребно је око 20 до 30 њутна силе, у зависности од притиска система и конфигурације калема. Овај ниво силе обезбеђује позитивну контролу без изазивања замора оператера током дуже употребе.
Споол симболи и опције путање тока
Разумевање симбола калема је кључно када изаберете смерни контролни вентил ВММ 6 за вашу примену. Сваки симбол представља специфичну конфигурацију путање протока која одређује како се вентил понаша у различитим позицијама. Симбол је означен директно на телу вентила ради лакше идентификације.
Симбол Е представља конфигурацију затвореног центра где су сви портови блокирани у неутралном положају. Овај дизајн је идеалан када треба да држите хидраулични цилиндар у положају без заношења. Када померите ручицу у положај А, притисак тече до прикључка А док се порт Б повезује са резервоаром, и обрнуто за положај Б.
Симбол М има дизајн отвореног центра где се прикључци А и Б повезују са резервоаром у неутралном положају, док порт за притисак остаје блокиран. Ова конфигурација је уобичајена у апликацијама са преусмеравањем где желите минимално повећање притиска током неутралног. Капацитет протока има тенденцију да буде већи са овим симболом у поређењу са осталима.
Симбол Ц нуди још једну популарну конфигурацију где се притисак повезује са резервоаром у неутралном положају док су радни портови А и Б блокирани. Овај дизајн помаже у спречавању пузања мотора у апликацијама где је одржавање положаја мање критично од обезбеђивања да се пумпа може истоварити. Симбол Ј обезбеђује тандем центар где се притисак делимично повезује и са резервоаром и са радним портовима, што је корисно у специфичним апликацијама које захтевају смањен притисак током неутралног.
Реалне апликације и употреба у индустрији
Регулациони вентил ВММ 6 налази широку примену у производним погонима где је неопходна ручна контрола хидрауличких функција. Машине за бризгање често садрже ове вентиле за операције отварања и затварања калупа. Директна механичка контрола пружа оператерима тактилне повратне информације које електронске контроле не могу да успоређују.
Мобилна опрема представља још једну значајну област примене. Пољопривредне машине, грађевинска опрема и возила за руковање материјалом користе ВММ 6 за функције које имају користи од могућности ручног пребацивања. Робусна конструкција вентила издржава вибрације и температурне варијације уобичајене у мобилним окружењима.
На опасним локацијама, варијанта ВММ 6 КСЦ нуди рад заштићен од експлозије у складу са АТЕКС директивама. Ово чини вентил погодним за операције нафте и гаса, рударске средине и постројења за хемијску прераду где могу бити присутне запаљиве атмосфере. КСЦ верзија одржава температуру површине испод 100 степени Целзијуса и испуњава захтеве за опрему Групе ИИ категорије 2Г/Д.
Радионице за одржавање и испитни столови често користе регулациони вентил ВММ 6 за ручну контролу током подешавања и процедура за решавање проблема. Једноставан рад и поуздане перформансе вентила чине га идеалним за апликације где је оператерима потребна прецизна контрола без сложених процедура програмирања или подешавања.
Поређење ВММ 6 са алтернативним решењима
У оквиру асортимана производа Босцх Рекротх, смерни контролни вентил ВММ 6 се налази поред других вентила са ручним управљањем који служе сличној намени, али са различитим методама активирања. Серија ВМР 6 користи активирање ваљком или клипом, што га чини погодним за секвенцијалну контролу са ексцентричним управљањем. Варијанта ВМД 6 има рад са ротирајућим дугметом, нудећи компактнију инсталацију у апликацијама са ограниченим простором.
За потребе даљинског управљања, серија ВМУ 6 обезбеђује хидрауличну пилот контролу уместо директног ручног активирања. Ово омогућава рад вентила са удаљености помоћу малих пилот вентила. Међутим, ово додаје сложеност система и захтева пилотски извор притиска, који основном ВММ 6 није потребан.
Електромагнетни вентили попут серије 4ВЕ 6 нуде предности аутоматизације и интеграције са електронским контролним системима. Ови регулациони вентили са електричним управљањем реагују на ПЛЦ сигнале и омогућавају сложено секвенцирање. Међутим, захтевају електричну енергију и обично коштају око 20 процената више од ручног ВММ 6. Ручни вентил обезбеђује поуздану резервну копију у случају нестанка струје.
Регулациони вентил ВММ 6 испоручује економичност за апликације где је ручни рад прихватљив или пожељан. Његова једноставност значи ниже почетне трошкове, смањене захтеве за одржавањем и одличну дугорочну поузданост. Одсуство електричних компоненти елиминише забринутост због електромагнетних сметњи или електричних кварова.
Смернице за инсталацију и најбоље праксе
Правилна монтажа вентила за управљање смером ВММ 6 почиње припремом површине монтажне подлоге. Површина мора бити равна, чиста и без огреботина или оштећења која могу изазвати цурење. Нанесите танак слој хидрауличког уља на заптивке О-прстена пре уградње да бисте спречили оштећење током монтаже.
Монтирајте вентил помоћу четири М5 завртња са утичницом са моментом затезања од 10 њутн-метара. Пратите дијагонални образац затезања да бисте обезбедили равномерну дистрибуцију притиска по површини за монтажу. Вентил се може инсталирати у било којој оријентацији јер ради на принципу клизног калема, а не на механизмима зависним од гравитације.
Филтрација система игра кључну улогу у дуговечности вентила. Инсталирајте филтере који могу да постигну ИСО 4406 код чистоће 20/18/15 или бољи, што одговара филтрацији од приближно 25 микрона. Контаминација је водећи узрок превременог хабања у смерним контролним вентилима, тако да се одржавање одговарајуће чистоће течности не може пренагласити.
Избегавајте коришћење вентила за управљање смером ВММ 6 у апликацијама са претежно једносмерним протоком ако је могуће. Неуравнотежене силе протока могу изазвати убрзано хабање и могу захтевати уградњу уређаја за компензацију притиска. Када је рад у једном правцу неизбежан, размислите о додавању уметака за гас на прикључку за притисак да бисте смањили силе протока и минимизирали отклон калема.
Разматрање одржавања и решавање проблема
Редовна провера вентила за управљање смером ВММ 6 треба да укључи проверу спољног цурења око кућишта и прикључака портова. Мале количине цурења могу указивати на истрошене О-прстенове којима је потребна замена. Већина комплета заптивки је лако доступна и може се инсталирати без специјализованих алата.
Калем вентила треба да се креће глатко кроз свој пуни опсег кретања без везивања или прекомерне силе. Ако се радна сила приметно повећа, то може указивати на контаминацију у отвору калема или на хабање на калему. Унутрашња провера захтева уклањање вентила из система и растављање према упутствима произвођача.
Када радите са течностима отпорним на ватру као што су типови ХФЦ, очекујте смањен век заптивке у поређењу са радом на минералном уљу. Регулациони вентил ВММ 6 остаје компатибилан са овим течностима, али интервале одржавања треба скратити за 30 до 50 процената. Осигурајте одговарајући преднапон на отвору резервоара када користите ХФЦ течности да бисте одржали правилно заптивање.
За примене у експлозивним атмосферама које користе варијанту КСЦ, препоручује се периодична провера усклађености површинске температуре. Одржавајте детаљне сервисне записе који показују усклађеност са АТЕКС захтевима. Све модификације или поправке морају задржати карактеристике отпорне на експлозију склопа вентила.
Избор праве конфигурације за ваше потребе
Избор одговарајућег регулационог вентила ВММ 6 захтева пажљиво разматрање захтева ваше апликације. Почните одређивањем потребног капацитета протока и максималног радног притиска. Док вентил подноси до 60 литара у минути и 315 бара, рад испод максималних вредности обично продужава радни век.
Затим изаберите симбол калема који одговара вашим функционалним захтевима. Ако треба да држите терет у положају, симбол Е пружа најмање унутрашње цурење. За апликације где пумпа мора да се истовари у неутралном положају, симбол Ц или М би могао бити прикладнији. Пажљиво прегледајте дијаграме путање тока како бисте били сигурни да изабрани симбол пружа жељено понашање кола.
Одлучите да ли је механизам за задржавање неопходан за вашу апликацију. Опциони држач чегртаљке држи ручицу у изабраном положају без потребе за континуираним уносом од стране оператера. Ова карактеристика се показује вредном када актуатор мора да остане продужен или увучен током дужег периода, иако мало смањује максимални капацитет протока.
Узмите у обзир радно окружење када одређујете материјал заптивке. Стандардне НБР заптивке добро раде за већину примена које користе хидрауличне течности на бази минералног уља. ФКМ заптивке са В кодом нуде бољу отпорност на високе температуре и одређене синтетичке течности. За примене у експлозивној атмосфери, наведите КСЦ варијанту са одговарајућом АТЕКС сертификационом документацијом.
Компатибилност са флуидима и системска интеграција
Регулациони вентил ВММ 6 успешно ради са широким спектром хидрауличних течности. Стандардна минерална уља која испуњавају ДИН 51524 спецификације пружају одличан радни век и перформансе. Биоразградиве хидрауличне течности у категоријама ХЕТГ и ХЕЕС су такође компатибилне, што вентил чини погодним за апликације осетљиве на животну средину.
Када користите течности воде и гликола класификоване као ХФЦ, имајте на уму да животни век компоненти може бити смањен у поређењу са радом на минералном уљу. Ове течности нуде предности отпорности на ватру које су веће од разматрања одржавања у многим применама. Течности на бази воде захтевају посебну пажњу на дизајн система како би се спречила кавитација и обезбедило адекватно подмазивање унутрашњих компоненти.
Пројектанти система треба да узму у обзир пад притиска кроз усмерени контролни вентил ВММ 6 када израчунавају захтеве пумпе. При номиналном протоку од 60 литара у минути, очекујте пад притиска у распону од 5 до 15 бара у зависности од симбола калема и смера протока. Овај губитак притиска се мора узети у обзир у укупним прорачунима ефикасности система.
Вентил се лако интегрише са стандардним хидрауличким компонентама укључујући пумпе, цилиндре, моторе и акумулаторе. Његов ЦЕТОП интерфејс за монтажу обезбеђује компатибилност са под плочама различитих произвођача. Приликом замене старијих вентила, проверите да ли се величине отвора и обрасци монтирања подударају да бисте избегли проблеме са инсталацијом.
Будући развоји и трендови у индустрији
Док смерни контролни вентил ВММ 6 представља проверену технологију, текући развој наставља да унапређује његове могућности. Неки произвођачи истражују интеграцију сензора која би обезбедила повратну информацију о положају без угрожавања инхерентне једноставности вентила. Такав развој могао би омогућити праћење стања уз одржавање ручног рада као примарне методе контроле.
Тренд ка повезивању индустрије 4.0 утиче чак и на традиционалне компоненте као што су ручни смерни вентили. Будуће верзије могу укључити бежично праћење броја циклуса, радне температуре и услова притиска. Ови подаци би могли да подрже стратегије предвиђања одржавања без потребе за редизајнирањем постојећих хидрауличних система.
Прописи о животној средини настављају да подстичу потражњу за биоразградивим хидрауличним течностима и смањују потрошњу енергије. Регулациони вентил ВММ 6 већ подржава већину еколошки прихватљивих течности, што га добро позиционира за ове захтеве. Текући развој материјала за заптивање би требало да додатно побољша компатибилност са новим течним формулацијама.
Упркос напретку у електронској контроли, ручни вентили одржавају релевантност за резервне системе, операције у хитним случајевима и апликације у којима једноставност и поузданост надмашују предности аутоматизације. Вентил за контролу смера ВММ 6 ће вероватно наставити да служи овим улогама, док ће постепено уграђивати могућности праћења које побољшавају, а не замењују његов основни ручни рад.
Разматрање набавке и доступности
Регулациони вентил ВММ 6 је широко доступан преко овлашћених Босцх Рекротх дистрибутера широм света. Времена испоруке се обично крећу од тренутне доступности за уобичајене конфигурације до неколико недеља за специјализоване варијанте. Када планирате инсталацију или одржавање система, водите рачуна о времену набавке, посебно за мање уобичајене симболе калема или верзије заштићене од експлозије.
Цене варирају у зависности од конфигурације, са основним моделима од око 100 до 300 евра за куповину једне јединице. Обим цена значајно смањује трошкове по јединици за пројекте који захтевају више вентила. Овлашћени дистрибутери могу дати детаљне понуде на основу специфичних кодова модела и количина.
Приликом набавке усмереног регулационог вентила ВММ 6, проверите да ли добављачи обезбеђују оригиналне Босцх Рекротх производе са одговарајућом документацијом. Фалсификоване хидрауличне компоненте представљају значајну забринутост на неким тржиштима, потенцијално угрожавајући безбедност и перформансе система. Затражите сертификате о усклађености и проверите бројеве делова према званичним каталозима.
Доступност техничке подршке треба да буде фактор при избору добављача. Дистрибутери са интерном експертизом у области хидраулике могу помоћи у питањима примене, решавању проблема и подршци за дизајн система. Ова услуга са додатном вредношћу се често показује важнијом од мањих разлика у цени, посебно за критичне апликације или сложене системе.
Закључак
Смерни контролни вентил ВММ 6 пружа поуздану ручну контролу за хидрауличне системе у различитим индустријама и апликацијама. Његов доказани дизајн, стандардизовани интерфејс и робусна конструкција чине га практичним избором када је директна контрола оператера пожељна или потребна. Разумевање техничких спецификација, опција конфигурације и одговарајућих смерница за примену обезбеђује успешну интеграцију у ваш хидраулички систем.
Без обзира да ли дизајнирате нову опрему, надограђујете постојеће системе или наведете замјенске компоненте, ВММ 6 заслужује разматрање за апликације ручне усмјерене контроле. Његова комбинација перформанси, поузданости и исплативости поставила га је као стандардно решење у хидрауличној индустрији. Уз правилан избор, инсталацију и одржавање, овај вентил обезбеђује године рада без проблема у захтевним хидрауличким применама.
