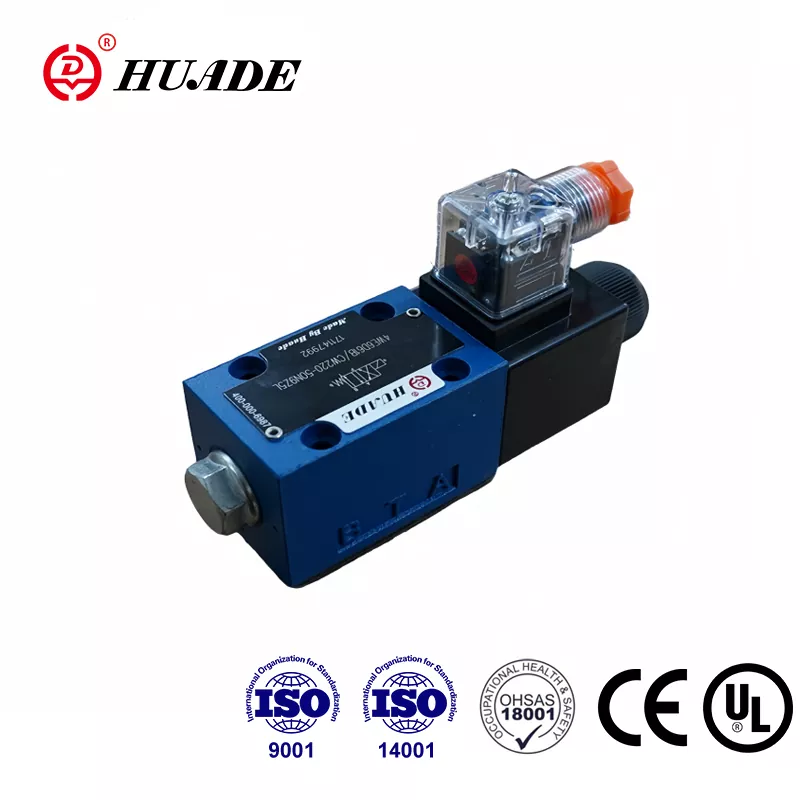

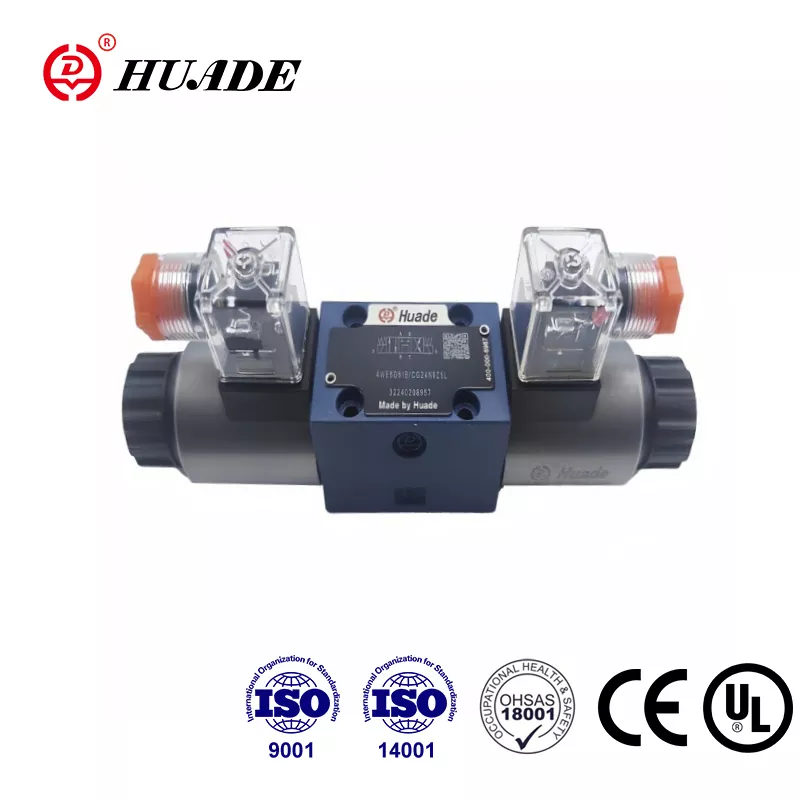

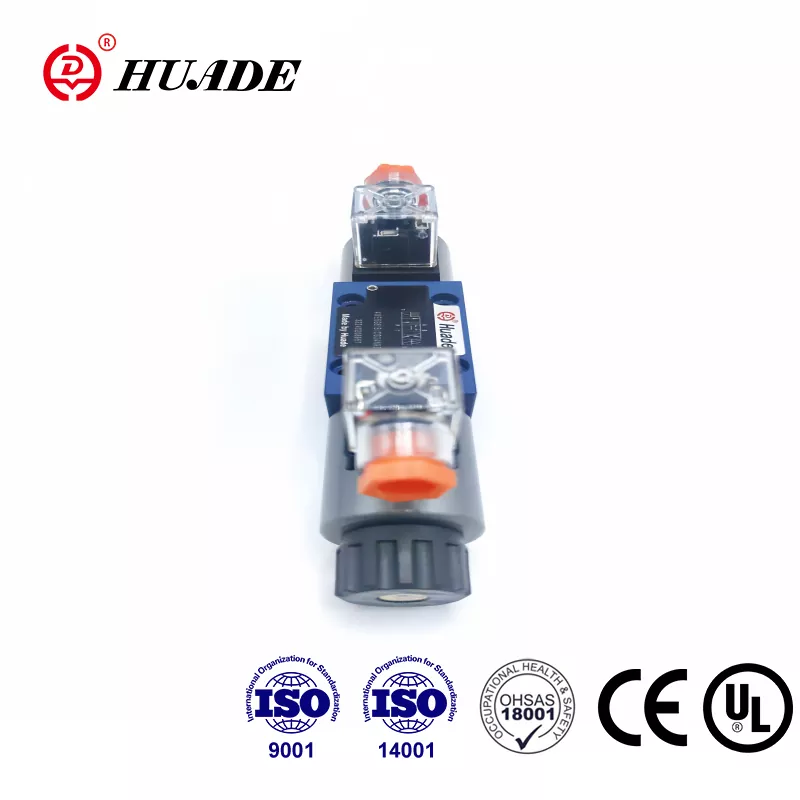

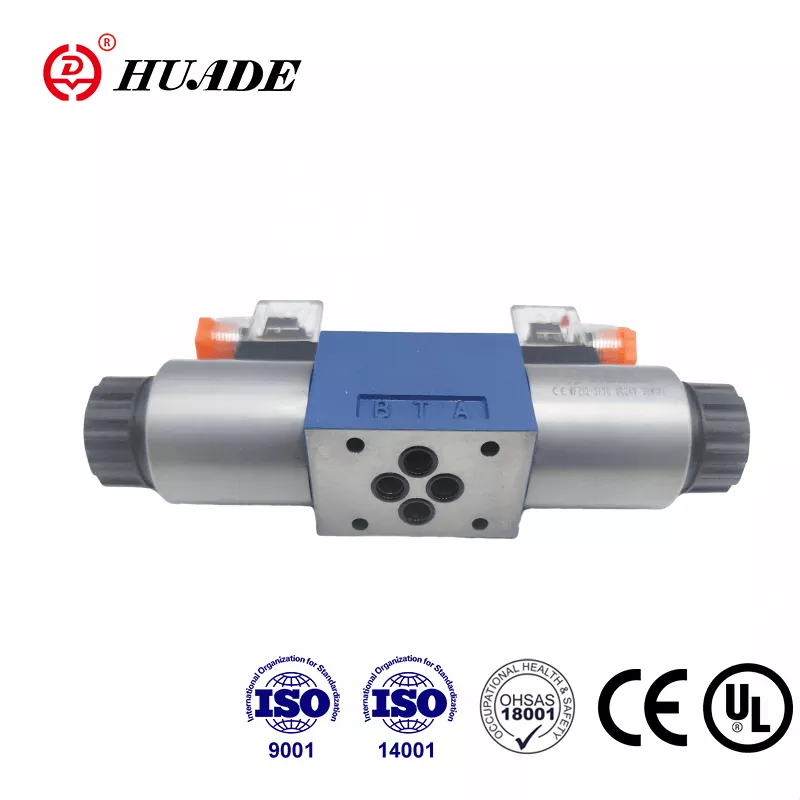

Пекинг Хуаде Хидраулиц Индустриал Гроуп је реномирана државна компанија специјализована за пројектовање, производњу и сервис хидрауличних вентила и опреме. Хуаде® 4ВЕ 6 Ј електромагнетни смерни вентил може да замени исти модел који нуди Рекротх због двоструке дугорочне сарадње са Рекротх-ом од 1979. Магнетни смерни вентил ВЕ 6 серије је прошао ЦЕ сертификат. Хуаде ставља велики нагласак на квалитет како би осигурао да сваки смерни вентил има супериорне перформансе. Систем управљања истраживањем и развојем и производњом задовољава ИСО9001, ИСО14001 и ИСО45001. Хуаде® хидраулични вентили се широко користе у војној индустрији и другим пољима у Кини због стабилних перформанси. То је поуздан национални бренд у Кини.
|
Хидраулични |
|||
|
Макс.радни притисак Прикључци А,Б,П (Мпа) |
до 35.0 |
||
|
Порт Т (㎫) |
21(-);16(～) |
||
|
са симболима А и Б, прикључак Т мора да се користи као одводни прикључак |
|||
|
Макс. проток (Л/мин) |
80(-);60(～) |
||
|
Течност под притиском |
Минерална уља или фосфатни естар |
||
|
Опсег вискозитета (мм2/с) |
2.8~500 |
||
|
Опсег температуре флуида под притиском (℃) |
-30～+80 |
||
|
Степен контаминације |
Максимални дозвољени степен контаминације хидрауличке течности према НАС 1638 класи 9. |
||
|
Елецтрицал |
|||
|
Тип напона |
ДЦ |
АЦ 50/60Хз |
|
|
Доступни напони (В) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Хз |
||
|
Потрошња енергије (В) |
30 |
||
|
Снага држања (ВА) |
- |
50 |
|
|
Снага за укључење (ВА) |
- |
220 |
|
|
Дужност |
континуирано |
||
|
Време преласка на ИС0 6403 |
УКЉУЧЕНО (мс) |
25 до 45 |
10 до 20 |
|
ИСКЉУЧЕНО (мс) |
10 до 25 |
15 до 40 |
|
|
Заштита према ДИН |
ИП 65 |
||
|
Учесталост пребацивања (циклуси/х) |
до 15000 |
до 7200 |
|
|
Са електричним прикључцима заштитни проводник (ПЕ) |
|||
Карактеристике:
▶ Верзија високих перформанси са директним соленоидним погоном
▶ Мокри пин ДЦ или АЦ соленоиди са уклоњивим намотајем
▶ Ручно пребацивање, опционо
▶ Соленоидни калем се може ротирати за 90°
▶ Приликом замене завојнице није потребно отварати заптивну комору
▶ Електрични прикључци као појединачни или централни прикључци
▶ Шема преноса на Дин 24 340 облик А, ИСО 4401 и ЦЕТОП - РП 121Х
апликација:
Електромагнетни смерни вентили типа 4ВЕ 6 Ј контролишу почетак, заустављање и смер флуида.
У суштини, регулациони вентили 4ВЕ 6 се састоје од кућишта (1), једног или два соленоида (2), контролног калема (3) и једне или две повратне опруге (4). У стању без напона управљачки калем (3) се држи у неутралном или почетном положају помоћу повратних опруга (4) (осим импулсних калемова). Управљачки калем (3) се покреће преко мокрих електромагнетних клинова (2) . Сила соленоида (2) делује преко клипа (5) на контролном калему (3) и гура га из неутралног положаја у тражени крајњи положај. Ово даје слободан проток од П до А и Б до Т или П до Б и А до Т.
Када је соленоид (2) без напона, контролни калем (3) се помоћу повратних опруга (4) враћа у неутрални положај.
Опциони ручни прекидач (6), омогућава кретање контролног калема (3) без напајања соленоида.
Структурни дијаграм серије ВЕ 6 61Б
