Када радите са хидрауличним системима, одабир правог регулационог вентила може да направи сву разлику у перформансама и поузданости ваше опреме. Рекротх 4ВЕ 6 И смерни контролни вентил је стекао репутацију поуздане компоненте у индустријској хидраулици, а разумевање шта га чини посебним може вам помоћи да одлучите да ли је то прави избор за вашу примену.
Шта је смерни контролни вентил?
Пре него што уђемо у специфичности модела 4ВЕ 6 И, помаже да се разуме шта раде усмерени контролни вентили. Ови вентили су основне компоненте у хидрауличним системима који контролишу где тече хидраулични флуид. Променом путање течности, они одређују у ком правцу се креће цилиндар или да ли се мотор окреће на овај или онај начин. Замислите их као контролоре саобраћаја за хидрауличну течност, усмеравајући је тамо где треба да иде.

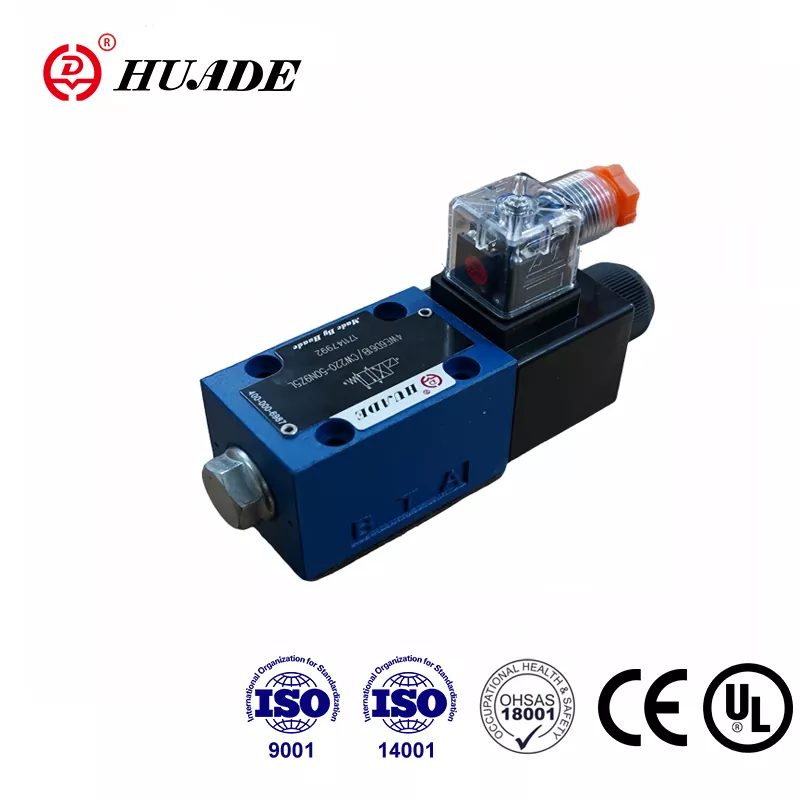

Рекротх 4ВЕ 6 И смерни контролни вентил спада у категорију вентила са соленоидним управљањем, што значи да користи електричне сигнале за промену положаја вентила. Ова електрична контрола олакшава интеграцију у аутоматизоване системе где је прецизно време важно.

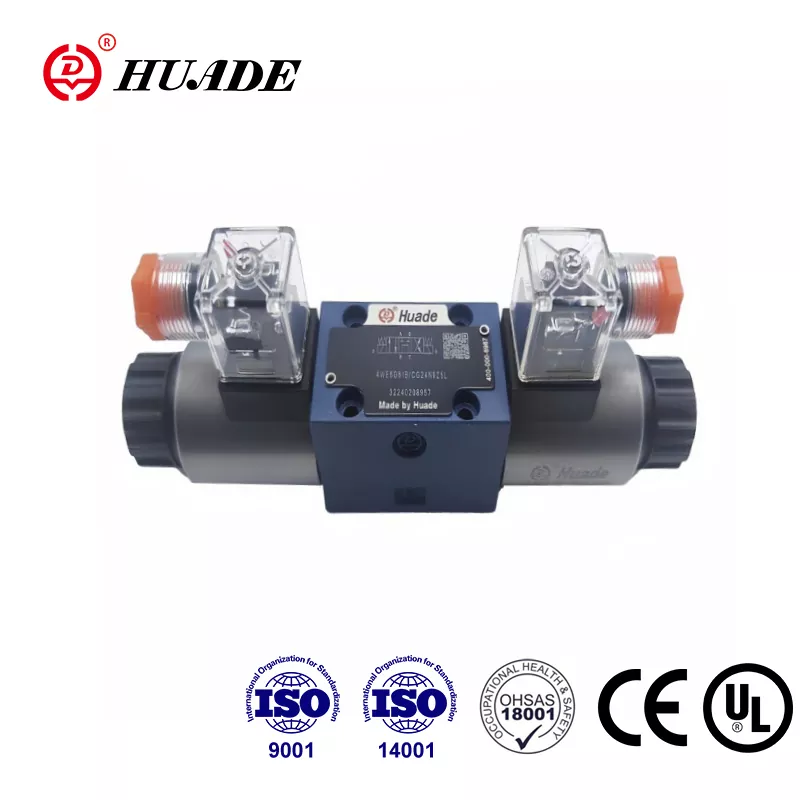

Основе дизајна 4ВЕ 6 И
4ВЕ 6 И је направљен према стандарду величине НГ 6, што је једна од најчешћих величина у индустријској хидраулици. Ова величина је такође позната као ЦЕТОП 3 или ИСО 4401-03 у различитим деловима света. Оно што ово значи за вас је да ће вентил одговарати стандардним обрасцима уградње, чинећи инсталацију једноставном и лаком замену ако је потребно у наставку.
Вентил ради као 4-смерни вентил са 2 положаја. Једноставније речено, има четири прикључка за повезивање хидрауличних водова и може се пребацивати између две различите конфигурације протока. "И" у његовом називу се односи на специфичан дизајн калема унутар вентила, који тачно одређује како течност тече у свакој позицији.
Једна значајна карактеристика 4ВЕ 6 И смерног регулационог вентила је његов дизајн директног дејства. За разлику од вентила којима управља пилот, којима је потребан мали контролни сигнал за померање већег главног вентила, соленоид овог вентила директно помера калем који контролише проток течности. Овај дизајн обично нуди брже време одзива, иако то значи да вентил најбоље ради са умереним протоком, а не са екстремно високим.
Како функционише конфигурација И-споол-а
Конфигурација И-калема у Рекротх 4ВЕ 6 И смерном регулационом вентилу ствара специфичан образац протока. Када соленоид није под напоном, вентил седи у свом положају мировања. У овом стању, притисак из пумпе се повезује са једним радним прикључком док се други радни отвор одводи у резервоар. Када напајате соленоид, калем се помера да би преокренуо ове везе.
Овакво понашање при пребацивању чини 4ВЕ 6 И посебно корисним као пилот вентил. У многим хидрауличким системима, посебно онима са великим главним вентилима, 4ВЕ 6 И служи као контролни мозак који каже већем вентилу шта да ради. Он шаље пилот притисак на једну или другу страну главног вентила, што доводи до померања тог већег вентила и испуњавања захтева за тешким протоком.
Вентил користи оно што се зове механизам за задржавање у многим конфигурацијама. То значи да када једном укључите соленоид и вентил пребаците положај, он остаје тамо чак и након што искључите напајање. Неће се вратити све док га поново не укључите. Ова функција штеди енергију јер не морате стално да напајате соленоид.
Могућности притиска и протока
Рекротх 4ВЕ 6 И смерни вентил може да поднесе радни притисак до 350 бара на својим главним прикључцима, што значи око 5.000 пси. То је знатно више од многих економичних вентила на тржишту. Отвор резервоара може да издржи до 160 бара у стандардним верзијама, а неки модели су оцењени за 210 бара.
За капацитет протока, вентил може да управља до 80 литара у минути, или отприлике 21 галон у минути. То га чини погодним за хидрауличне апликације средњег опсега. Ако ваш систем треба да се носи са већим протоком, обично бисте користили овај вентил као пилот контролу за већи главни вентил уместо да директно рукујете свим протоком.
Вреди напоменути да ове оцене представљају максималне могућности под одређеним условима. У стварним апликацијама, стварни падови притиска и руковање протоком зависе од фактора као што су вискозност ваше хидрауличке течности и специфичне путање протока кроз вентил у свакој позицији.
Технологија соленоида са мокрим пиновима
Једна од кључних карактеристика која издваја Рекротх 4ВЕ 6 И смерни регулациони вентил је његов дизајн соленоида са мокрим иглицама. У овој конфигурацији, клип соленоида се налази директно у хидрауличној течности уместо да је затворен од ње. Иако ово може звучати необично, оно заправо пружа неколико предности.
Хидраулична течност делује и као расхладна течност и као мазиво за соленоид. Ово помаже соленоиду да траје дуже и да ради поузданије током милиона циклуса. Течност апсорбује топлоту коју генерише електромагнетни калем и носи је, спречавајући прегревање које би могло да оштети завојницу или смањи његову магнетну силу.
Дизајн са мокрим пиновима такође значи да се соленоид може уклонити и заменити без пражњења хидрауличког система или разбијања компоненти које садрже притисак. Можете чак и да ротирате калем за 90 степени или потпуно унаоколо у неким моделима како бисте електрични прикључак учинили доступнијим за вашу конкретну инсталацију.
Међутим, овај дизајн поставља одређене захтеве за вашу хидрауличну течност. Уље треба да буде компатибилно са унутрашњим компонентама соленоида. Рекротх посебно упозорава на употребу хидрауличких уља са одређеним адитивима на бази цинка, јер они могу да формирају наслаге које временом зачепљују мале унутрашње пролазе вентила.
Компатибилност и чистоћа течности
Регулациони вентил 4ВЕ 6 И ради са стандардним минералним хидрауличним уљима, као и са неколико типова течности отпорних на ватру. Стандардне заптивке су направљене од НБР (нитрилне гуме), која ради са већином минералних уља и ради у температурном опсегу од -30°Ц до +80°Ц. Ако вам је потребна компатибилност са различитим течностима или вишим температурама, ФКМ (флуорокарбонске) заптивке су доступне као опција.
Одржавање ваше хидрауличке течности чистом је кључно за дугорочну поузданост Рекротх 4ВЕ 6 И смерног регулационог вентила. За вентил је потребна чистоћа течности ИСО 4406 класе 20/18/15 или боља. У пракси, то значи да вам је потребна ефикасна филтрација, обично са филтерима од 10 микрона или финијим.
Контаминирана течност је један од најчешћих узрока проблема са регулационим вентилима. Честице у течности могу изгребати прецизне површине калема и проврта, повећавајући унутрашње цурење током времена. Такође могу проузроковати да се калем залепи, што доводи до спорог или непотпуног мењања. Правилно одржаван систем филтрације спречава ове проблеме и значајно продужава радни век вентила.
Електричне опције и прикључци
Регулациони вентил 4ВЕ 6 И долази са различитим опцијама напона који одговарају различитим системима напајања. Уобичајени избори укључују 24В ДЦ, што је стандардно у многим индустријским контролним системима, као и наизменичне напоне попут 110В или 230В. Потрошња енергије вентила је обично око 30 вати.
Када наручите вентил, број модела вам тачно говори који напон му је потребан. На пример, "Г24" у ознаци модела значи 24В ДЦ, док "В230" означава 230В АЦ. Електрични прикључак обично долази као стандардни 3-пински конектор који испуњава спецификације ДИН ЕН 175301-803, иако су доступни и други типови конектора.
Неке верзије вентила укључују функцију ручног преклапања, обично означену као "Н9" у коду модела. Ово вам омогућава да ручно гурнете калем да бисте померили вентил када електрична енергија није доступна, што може бити од помоћи током подешавања или решавања проблема. Међутим, ово ручно подешавање има ограничења и треба га користити само када је притисак у резервоару испод 50 бара.
Захтеви за инсталацију
Исправно инсталирање Рекротх 4ВЕ 6 И смерног вентила је једноставно, али захтева пажњу на детаље. Вентил се монтира на стандардни НГ 6 разводник или подплочу помоћу четири монтажна вијка. Површина за монтажу треба да испуни специфичне захтеве за равност и глаткоћу, обично не грубљу од Рз 4, да би се обезбедило правилно заптивање.
Спецификације обртног момента су важније него што мислите. Рекротх наводи затезање монтажних вијака на 9 Нм за стандардне метричке завртње. Ако користите одређене завртње империјалне величине, спецификација се мало мења како би се узеле у обзир различите карактеристике навоја. Недовољно затезање вијака може довести до спољног цурења, док прекомерно затезање може изобличити тело вентила и довести до везивања калема.
Приликом постављања вентила, уверите се да су сви прикључци порта чисти и без остатака. Чак и мале честице унесене током инсталације могу касније изазвати проблеме. Такође је добра пракса да проверите електричне везе пре примене хидрауличког притиска, осигуравајући да се вентил правилно помера и да нема проблема са ожичењем.
Карактеристике перформанси
Рекротх 4ВЕ 6 И смерни контролни вентил нуди време одзива у распону од 20 до 70 милисекунди при укључивању и 10 до 60 милисекунди када се искључује. Ова времена могу да варирају у зависности од фактора као што су вискозност течности, радни притисак и услови протока.
Као и сви вентили типа калема, 4ВЕ 6 И има извесно унутрашње цурење по дизајну. Мале количине течности клизе поред калема чак и када би требало да блокира проток. Ово цурење је нормално и неопходно за правилно подмазивање, али то значи да вентил није погодан за апликације где морате да држите терет у положају дужи период без икаквог померања.
Унутрашње цурење се постепено повећава током века трајања вентила како долази до нормалног хабања између калема и отвора. Ово не значи нужно да вентил треба хитну замену, али то је нешто што треба пратити. Прекомерно цурење може смањити ефикасност система и може на крају захтевати замену вентила да би се одржале оптималне перформансе.
Уобичајене апликације
Регулациони вентил 4ВЕ 6 И налази примену у широком спектру индустријских примена. Машине алатке често користе ове вентиле за контролу помоћних функција као што су уређаји за стезање или мењачи алата. Машине за бризгање пластике их користе за различите контролне функције. Испитни штандови и мобилна опрема такође обично садрже ове вентиле.
Једна посебно уобичајена примена је коришћење 4ВЕ 6 И као пилот вентила за веће усмерене вентиле. У овој улози, контролише пилот притисак који помера већи вентил, омогућавајући електронску контролу хидрауличких система високог протока. Ова пилот конфигурација користи предност поузданости вентила и релативно ниске цене док користи веће вентиле само тамо где је заиста потребан велики капацитет протока.
Способност вентила да поуздано ради на притисцима до 350 бара чини га погодним за захтевне примене где вентили нижег притиска можда не пружају адекватне сигурносне маргине. Ова способност притиска такође значи да вентил може ефикасно да ради у системима са скоковима притиска или где се прецизна контрола притиска не одржава увек.
Разматрања о одржавању
Рекротх 4ВЕ 6 И смерни контролни вентил захтева релативно мало одржавања када ради у складу са својим спецификацијама. Најважнији задатак одржавања је одржавање исправног стања хидрауличке течности. То подразумева редовну замену уља у складу са препорукама произвођача течности и доследно праћење стања филтера.
Ако приметите да вентил реагује спорије него обично или се не помера у потпуности, контаминација је често кривац. Провера и замена филтера по потреби обично решава ове проблеме. Ако проблеми потрају након што се обезбеди чистоћа течности, сам вентил ће можда требати преглед или замену.
Соленоидни калем се може заменити без уклањања вентила из система, што минимизира време застоја. Ако завојница поквари, често можете инсталирати замену за неколико минута, а не сати. Овај модуларни дизајн је једна од практичних предности конфигурације соленоида са мокрим пиновима.
Цена и доступност
Оригинални Рекротх 4ВЕ 6 И усмерени вентили обично коштају неколико стотина долара, а тачне цене варирају у зависности од специфичних опција и захтева напона. Ова цена одражава квалитетну конструкцију вентила и могућности перформанси. Иако постоје јефтиније алтернативе, посебно од азијских произвођача, име Рекротх носи репутацију поузданости коју многи инжењери цене за критичне примене.
Вентил је широко доступан преко Рекротх дистрибутера и многих индустријских добављача. Пошто прати стандардне димензије НГ 6, по потреби можете пронаћи и функционално сличне вентиле других произвођача, мада се тачне карактеристике перформанси могу разликовати.
За апликације великог обима, дискусија о опцијама директно са Рекротх дистрибутерима или представницима понекад може донети боље цене или време испоруке. Они такође могу помоћи да будете сигурни да изаберете тачно праву конфигурацију за своје специфичне потребе.
Када размотрити алтернативе
Иако је смерни контролни вентил Рекротх 4ВЕ 6 И одличан у многим применама, није увек најбољи избор. Ако ваша апликација не захтева апсолутно никакво унутрашње цурење за држање оптерећења, боље би послужили вентил у облику шајкаче или противтежни вентил. Инхерентно цурење у калем вентилима их чини неприкладним за ове апликације без цурења.
За апликације којима је потребна пропорционална контрола уместо једноставног укључивања-искључивања, Рекротх нуди пропорционалне усмерене вентиле као што је серија 4ВРПЕХ. Ови вентили обезбеђују променљиву контролу протока и могу да одржавају средње позиције, нудећи много софистицираније могућности управљања.
Ако ваши захтеви за проток прелазе 80 литара у минути, биће вам потребна или већа величина вентила или конфигурација у којој 4ВЕ 6 И служи као пилот за већи главни вентил. Коришћење вентила изнад његовог номиналног капацитета протока може проузроковати превелике падове притиска, стварање топлоте и убрзано хабање.
Финал Тхоугхтс
Рекротх 4ВЕ 6 И смерни регулациони вентил представља солидан избор за индустријске хидрауличне системе којима је потребна поуздана контрола пребацивања у оквиру могућности притиска и протока вентила. Његов дизајн соленоида са мокрим иглицама обезбеђује одличну издржљивост, док стандардна величина НГ 6 обезбеђује лаку интеграцију у већину хидрауличних система.
Успех са овим вентилом се своди на правилну примену и уградњу. Уверите се да је ваша хидраулична течност чиста и компатибилна, пратећи спецификације обртног момента за уградњу и да останете у оквиру назначених радних параметара вентила, обезбедиће вам године поуздане услуге. Способност вентила да функционише или као елемент за директну контролу или као пилот вентил обезбеђује флексибилност у дизајну система.
Разумевање шта 4ВЕ 6 И смерни вентил добро ради и где леже његова ограничења помаже вам да донесете информисане одлуке о томе да ли је то права компонента за ваш хидраулични систем. Када се правилно примени, то је поуздан радни коњ који се носи са захтевним задатком контроле смера течности из дана у дан.
