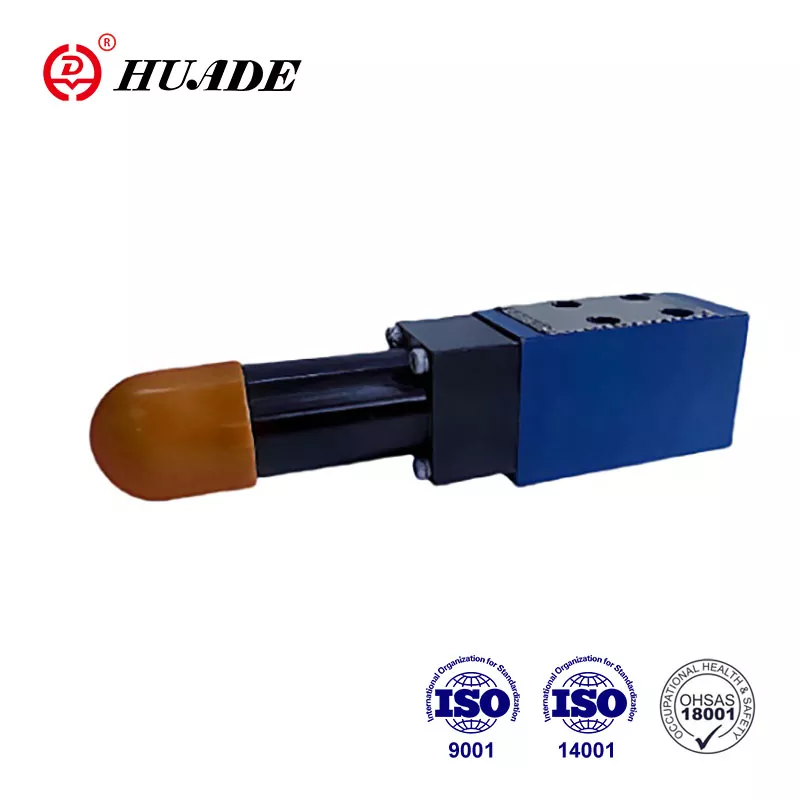

Вентил за редослед притиска ДЗ 5 ДП се користи за усмеравање уља у други систем под подешеним притиском.
Због увођења Рекротх-ове напредне технологије, Хуаде® хидраулични вентили су компатибилни са Рекротх-ом по перформансама и квалитету. Цена је разумнија. Фабрика има напредну производну опрему и строге системе тестирања из целог света како би осигурала врхунске перформансе производа.
|
Технички подаци |
|
|
Улазни притисак, прикључак П, Б (Кс） (МПа) |
до 210; без неповратног вентила до 31.5 |
|
Излазни притисак, прикључак А (МПа) |
до 31.5 |
|
Повратни притисак, прикључак Т (МПа) |
до 6.0 |
|
Макс.дозвољени проток (Л/мин) |
до 30 |
|
Течности |
Минерално уље (за НБР заптивање), или фосфатни естар (за ФПМ заптивање) |
|
Опсег вискозитета (мм²/с) |
10~800 |
|
Опсег температуре течности (℃) |
-30 до +80 |
|
Чистоћа течности (хм) |
Чистоћа течности Максимални дозвољени степен контаминације течности према НАС 1638 Класа 9 |
Карактеристике:
▶ За монтажу на подлогу
▶ Монтажа предње прирубнице
▶ 5 опсега притиска
▶ 4 различита елемента подешавања
. Окретно дугме
. Рукав са шестоуглом и заштитним поклопцем
. Окретно дугме које се може закључати са скалом
. Окретно дугме са скалом
▶ Опциони неповратни вентил
▶ Шема монтаже према ДИН 24 340, облик Ц за подлоге
апликација:
Овај вентил за редослед притиска ДЗ 5 ДП може се широко користити у хидрауличним системима машина за дизање и транспорт, грађевинских машина, индустријских возила, алатних машина, бродова, металургије и друге опреме.
1. Секција и симбол вентила за редослед притиска ДЗ 5 ДП
Вентили типа ДЗ 5 ДП су вентили са директним управљањем. Вентили овог типа се у основи састоје од кућишта (1), контролног калема (2), опруга (3) и елемента за подешавање притиска (4), а по потреби и додатног неповратног вентила (5).
Притисак при којем вентил пропушта уље се подешава на елементу за подешавање притиска (4). Опруге (3) држе контролни калем (2) у почетном положају, а вентил остаје затворен. Притисак у прикључку П прелази преко бушења (6) и млаза (7) на радну површину калема на супротном крају од контролних опруга (3).
Када притисак у прикључку П достигне подешену вредност, калем се помера према опруги да би спојио прикључак П са прикључком А.
Сигнал за ово пролази интерно кроз бушење (6) из прикључка П.
Уље сада прелази у систем повезан са прикључком А, али притисак у прикључку П не пада.
Пилотно уље се такође може напајати споља преко прикључка Б(Кс).
У зависности од примене вентила, повратак пилот уља може бити екстерно преко прикључка Т(И) или интерно.
Да би се омогућио слободан повратни ток уља од прикључка А до прикључка П, може се укључити неповратни вентил (5) ако је потребно.
структура ДЗ5ДП-3-10Б
Симболи ДЗ 5 ДП-10Б
