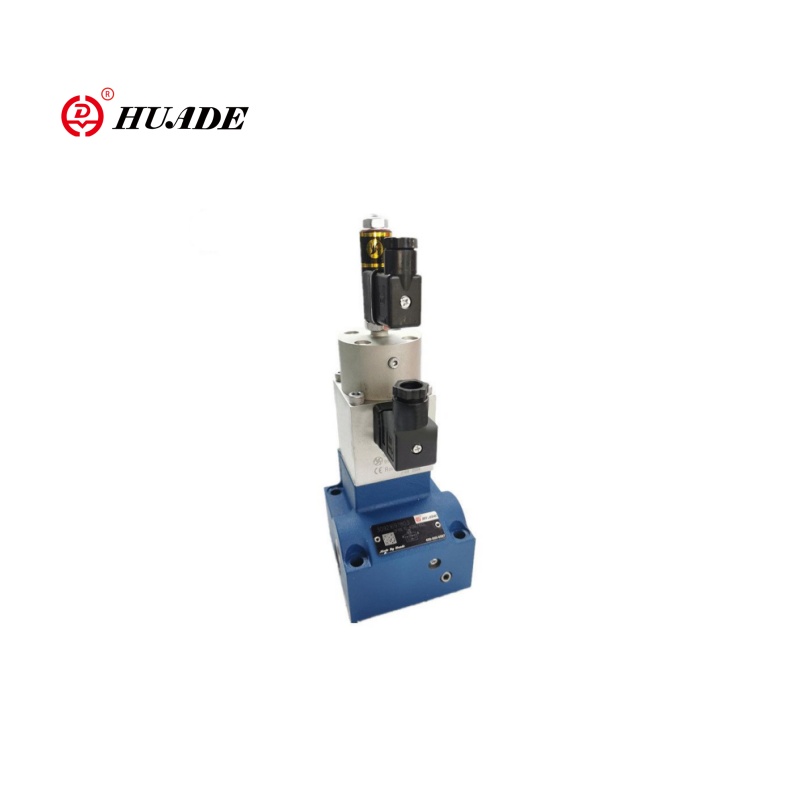

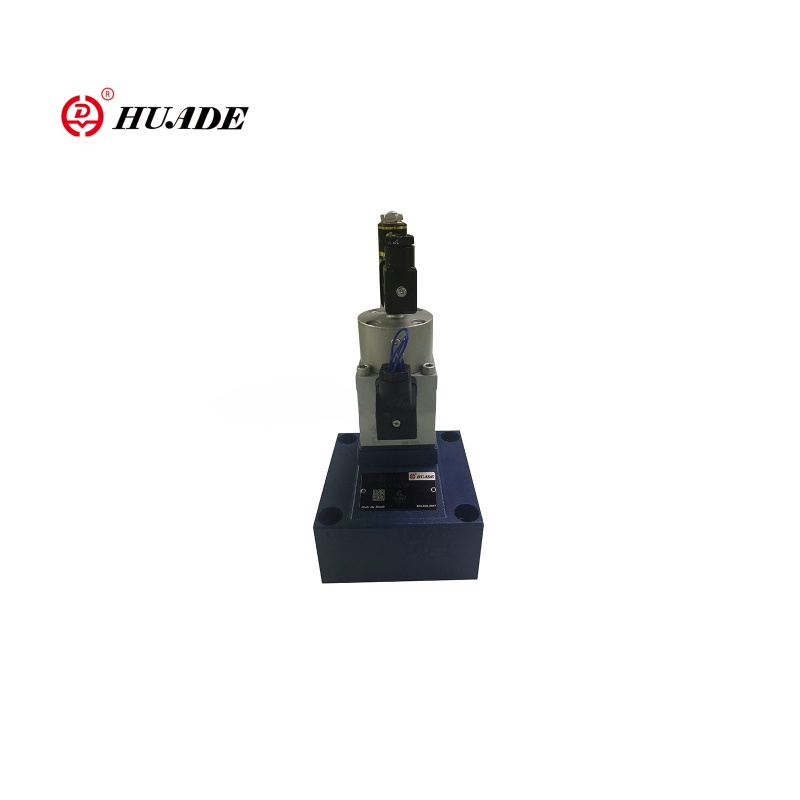

Пропорционални вентил за контролу протока 2фре10

2фре10 двосмерни пропорционални вентил за контролу протока је вентил за контролу протока за хидрауличке системе са пропорционалном функцијом регулације. Вентил 2Фре10 је погодан за сценарије у којима је брзина актуатора (као што су хидраулични цилиндри или мотори) треба прецизно контролисати. Пропорционални вентил за проток 2фре10 непрекидно прилагођава отвор вентила уносом електричних сигнала (као што је 0 ~ 10В или 4 ~ 20МА) да би се постигла промена прохладне брзине протока. Лако је инсталирати и често се користи у комбинацији са другим вентилима под притиском (као што су компензатори притиска) за побољшање стабилности система.

Параметар производа пропорционалног вентила за контролу протока 2фре10

Хидраулични
Радни притисак (МПА)	31.5
Минимални диференцијал притиска (МПА)	Величина 10	Величина 16
	0,3 ~ 0.8	0.6 ~ 1
Течност под притиском	Минерално уље (за НБР печат), фосфатни естер (за ФПМ печат)
Распон вискозности (мм2/ с)	2,8 до 380
Температура течности под притиском (℃)	-20 до +70
Хистереза ​​(%)	<± 1кмак
Поновљивост (%)	<1 Кмак
Узорак ширења (%)	<± 2
Уградња	опционо
Тежина (кг)	6	8.3
Електричан
Врста напона	ДЦ 24В
Отпорност на завојнице соленоида (ω)	Хладна вредност у 20 ℃ 10, Максимална топла вредност 13.9
Макс. Снага (ВА)	50
Индуктивност (МХ)	6 до 8
Фреквенција осцилатора (КХз)	2.5
ВТ-5010С30 Потражња за изолацијом ИП65	ИП65

Карактеристике:Функција производа и примена пропорционалног вентила за контролу протока 2фре10

▶ Вентил са надокнадом притиска за притисак надокнађене контроле протока

▶ активирање преко пропорционалног соленоида

▶ Повратне информације о електричној позицији Орифица

▶ Завојница пренасуктора положаја може се аксијално померити израђивати нулту прилагођавање контролне Орифице једноставно, без да се додирује електронику (електрични хидраулични)

▶ Минимална варијација узорка вентила и електричне појачало ВТ 5004 (засебна поруџбина)

Примена:

Двосмерни пропорционални вентил за контролу протока 2ФРЕ10 се широко користи у индустријским хидрауличким системима и инжењерским машинама. Вентил 2Фре10 Подешава брзину хидрауличних цилиндара или мотора у багерима, дизалицама, виљушкарима и другу опрему како би се постигло несметано кретање и оптимизована ефикасност.

Функција и одељак пропорционалног вентила за контролу протока 2фре10

Тип 2ФРЕ .. Пропорционални вентили за контролу протока имају двосмерни функцију. Они могу, из примењене вредности електричне команде, регулишу проток који је притисак и у великој мјери компензирано.

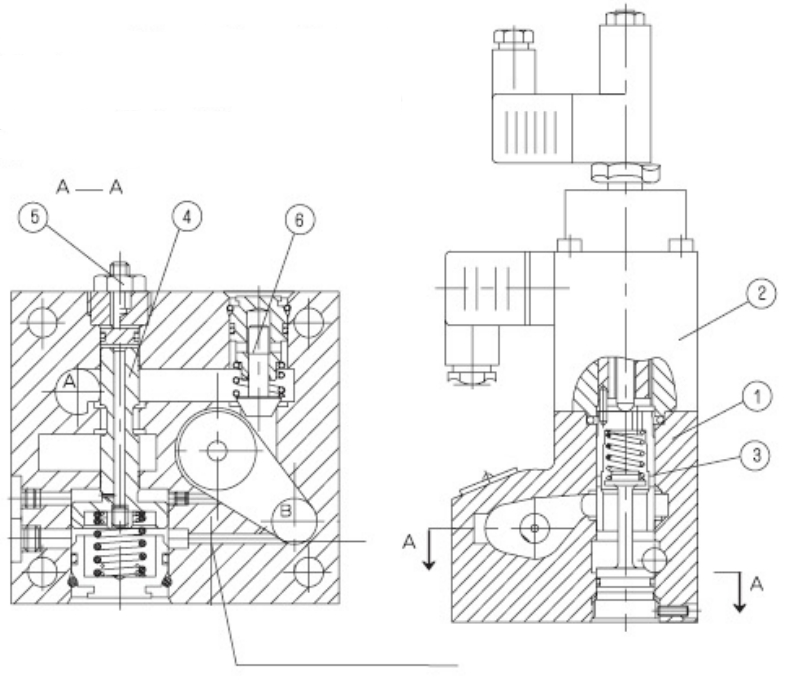

У основи се садрже становање (1), пропорционални соленоид са индуктивним претварачем положаја (2), мерењем ОриФице (3), компензатор притиска (4), ограничавач удараца (5), као и опционални провјери (6).

Постављање протока је одређено (0 бис 100%) на потенциомеру командне вредности. Примењена командна вредност, узроци преко појачала, као и пропорционалне соленоиде, прилагођавање мерне отворе (3). Положај орифика за мере (3) добија преназор положаја. Сваки одступања од командне вредности надокнађују се контролом повратних информација о положају.

Компензатор притиска (4) има пад притиска на мерном отвору (3) на константној вредности. Проток је, дакле, притисак надокнађен.

Мала температура се постиже због дизајна мерног отвора. На основу командне вредности од 0% заштите је мерна отвора.

У случају губитка моћи или паузе кабла на претварачу положаја, окружење мерења затвара се. Од вредности командне вредности од 0% могуће је бесплатан почетак скока. Преко две рампе унутар електричног појачала могуће је одложити отварање и затварање мерног отвора.

Преко чековног вентила (6) слободан проток је могућ од Б и А.

Структура Пропорционални вентил за контролу протока 2фре10

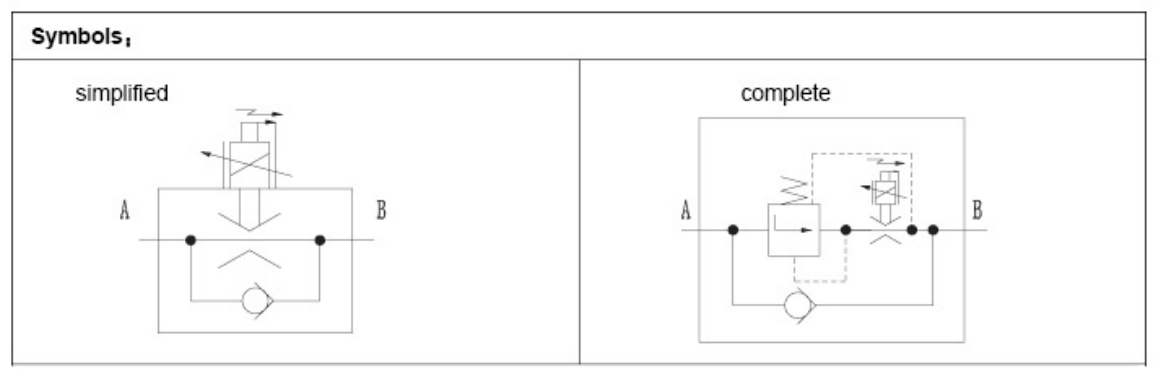

Симболи пропорционалног вентила за контролу протока 2фре10
