Када радите са хидрауличним системима или цевоводима за воду, одабир правог неповратног вентила може направити разлику између неометаног рада и скупих поправки. Поцинковани неповратни вентил типа С постао је популаран избор за многе индустријске примене, али разумевање по чему се разликује од других опција није увек једноставно.
Шта је поцинковани неповратни вентил типа С?

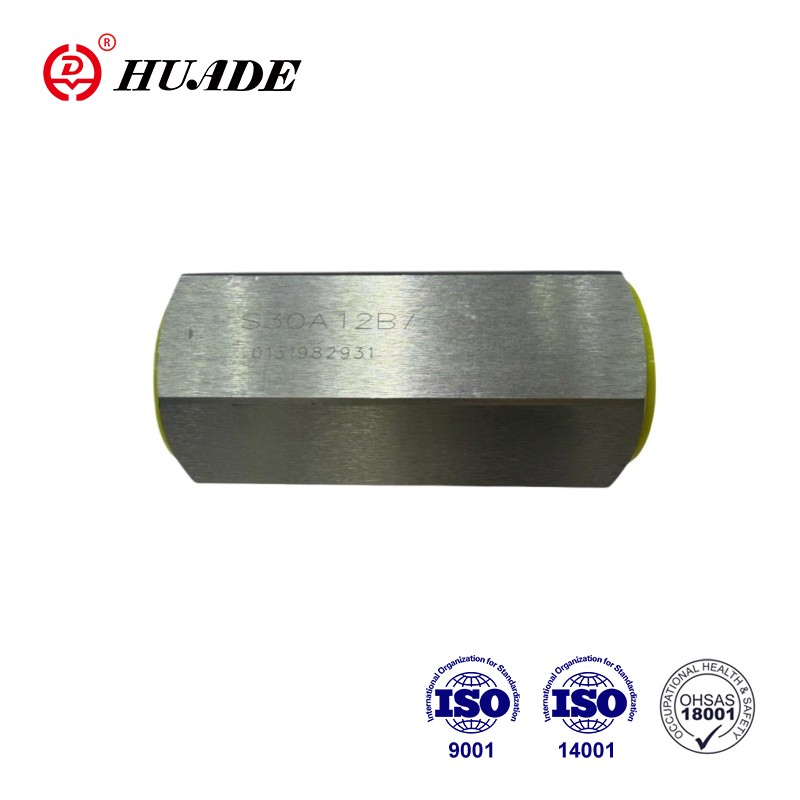

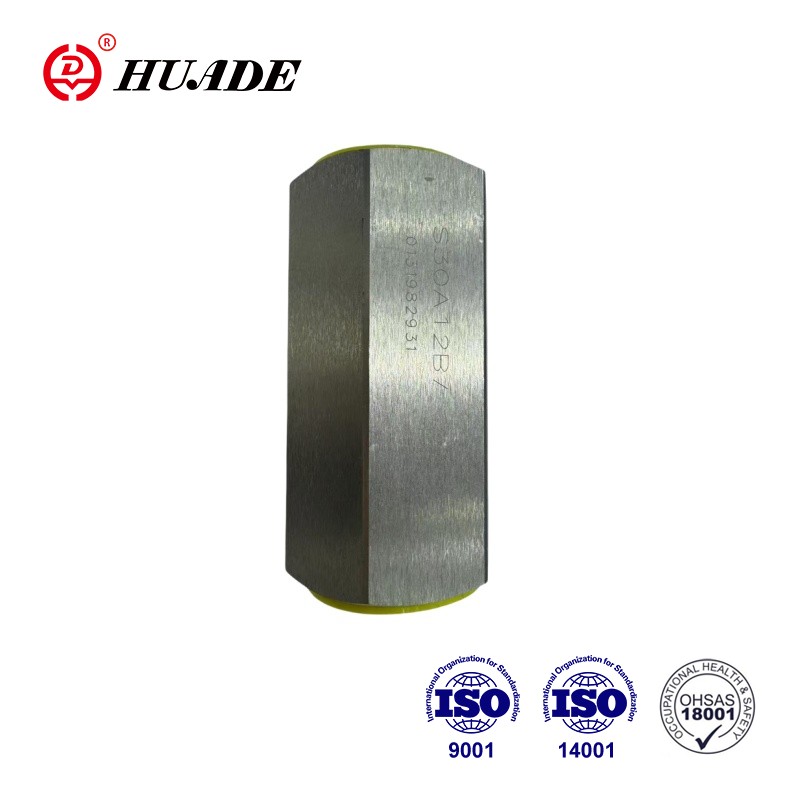

Поцинковани неповратни вентил типа С је једносмерни уређај за контролу протока који спречава да течност тече уназад у вашем систему цевовода. „Поцинковани“ део значи да тело вентила има заштитни премаз цинка који се наноси или врућим поцинчавањем или галванизацијом. Овај слој цинка делује као штит од рђе и корозије, због чега ћете ове вентиле често видети у спољним инсталацијама и системима за воду.
Ознака "Тип С" може значити различите ствари у зависности од тога да ли гледате хидрауличну опрему или стандардни водовод. У хидрауличним апликацијама, тип С се обично односи на дизајн клипа са опругом или клипа који може да поднесе притиске до 450 бара (око 6.500 пси). За рад на цевоводу, С може означавати закретни неповратни вентил са прикључцима за заваривање утичнице или серију одређеног произвођача. Ова разлика је важна јер ова два дизајна функционишу сасвим другачије.
Како функционише механизам типа С?
Хидраулична верзија поцинкованог неповратног вентила типа С користи клип са опругом који клизи дуж средишње линије. Када притисак течности притисне клип довољно снажно, он сабија опругу и отвара вентил. У тренутку када притисак падне или покуша да се преокрене, опруга шкљоцне клип назад у своје седиште, стварајући чврсто заптивање. Ово се дешава брзо, што помаже да се спречи водени чекић (ти гласни звукови ударања које понекад чујете у цевима).
Цјевовод типа С, с друге стране, обично има диск или клапну која се љуља на шарки. Гравитација и ток унапред гурају диск да се отвори, а када проток престане, диск се враћа на своје место. Овај дизајн добро подноси веће величине цеви и не смета му чврсте честице у води, али се затвара спорије од типа клипа. Избор између ова два утиче на то како ваш поцинковани неповратни вентил типа С ради у условима стварног света.
Разумевање поцинкованог премаза
Процес цинковања укључује потапање челичних делова у растопљени цинк на око 840°Ф. Ово ствара више слојева: унутрашњи слој легуре цинк-гвожђа који се чврсто везује за челик и спољашњи слој чистог цинка који преузима удар од изложености околини. Када овај спољни слој кородира, он заправо штити челик испод кроз процес који се зове жртвена заштита.
Топло цинковање типично производи дебљину премаза од 45 до 85 микрона, који може трајати преко 50 година у нормалним атмосферским условима. Поцинковани неповратни вентил типа С има користи од ове дуготрајне заштите, посебно када се инсталира на отвореном или у негрејаним зградама. Међутим, премаз цинка има температурна ограничења. Континуирано излагање изнад 200°Ц (392°Ф) ће оштетити премаз, а изнад 250°Ц, цинк почиње да се љушти од челика. То значи да ваш поцинковани неповратни вентил типа С најбоље функционише у системима који рукују хладним и топлим флуидима, а не паром или хидрауличним уљем високе температуре.
Спецификације притиска и протока
Типичан хидраулички поцинковани неповратни вентил типа С може да издржи радне притиске од 35 до 40 МПа у зависности од величине прикључка. Мање величине (6 мм до 15 мм) обично имају 40 МПа, док веће величине (20 мм до 30 мм) могу бити ограничене на 35 МПа. Максимални проток се креће од 15 до 300 литара у минути, што покрива већину мобилне хидрауличне опреме и индустријских машина.
Притисак пуцања (минимални притисак потребан за отварање вентила) је још један важан број. За већину дизајна типа С, ово се креће од 0 до 0,6 МПа. Нижи притисак пуцања значи да се вентил лакше отвара, што смањује губитак енергије у вашем систему. Међутим, прениска поставка може проузроковати треперење вентила када проток варира. Ваш поцинковани неповратни вентил типа С треба да одговара минималном радном притиску вашег система да бисте избегли овај проблем.
Отпор протока у типу С дизајна је већи од закретног неповратног вентила јер течност мора да гурне клип право нагоре против опруге. Ово ствара пад притиска сличан оном који бисте видели у глобусном вентилу. За апликације са великим протоком где је пад притиска много битан, можда бисте желели да израчунате да ли је тип С прави избор или би провера љуљања радила боље.
Температурна разматрања за поцинковане вентиле
Опсег температуре за поцинковани неповратни вентил типа С обично се креће од -20°Ц до 80°Ц за течност унутра. Температура околине треба да буде између -20°Ц и 50°Ц. Ова ограничења потичу и од премаза цинка и од материјала заптивке који се користе унутар вентила.
Када се температуре непрестано пењу изнад 200°Ц, премаз цинка почиње да се разбија. Кратко излагање до 350°Ц можда неће изазвати тренутни квар, али поновљени циклуси на високим температурама ће дефинитивно скратити век вентила. Ако ваш систем редовно ради топлу воду изнад 180 ° Ф, вероватно би требало да погледате опције од нерђајућег челика уместо поцинкованог неповратног вентила типа С.
Хладне температуре су генерално мање проблематичне за сам поцинковани премаз, али морате пазити на стварање леда у системима за воду. Тело вентила може да пукне ако се вода унутра замрзне и прошири. Правилно зимовање или употреба мешавина гликола помаже у спречавању овог проблема у сезонским системима.
Где поцинковани контролни вентил типа С најбоље функционише
Системи за заштиту од пожара су главна примена за поцинковане неповратне вентиле. УЛ и ФМ сертификати потребни за противпожарне неповратне вентиле често наводе конструкцију од поцинкованог ливеног гвожђа или нодуларног гвожђа. Дизајн типа С у овим системима спречава повратни ток из противпожарне прскалице и осигурава да је вода увек доступна када је то потребно. Поцинковани премаз пружа деценију заштите чак и у влажним просторијама са вентилима или спољним инсталацијама.
Системи за наводњавање такође имају користи од инсталација поцинкованих неповратних вентила типа С. Пољопривредне пумпне станице, системи воде за голф терене и општинске мреже за наводњавање користе неповратне вентиле за одржавање пуњења у пумпним линијама и спречавање обрнутог тока. Премаз цинка боље подноси изложеност ђубривима и минералима у води за наводњавање него голи челик, мада не тако добро као нерђајући челик.
Мобилна хидраулична опрема попут багера, дизалица и пољопривредних машина обично користи хидрауличку верзију високог притиска поцинкованог неповратног вентила типа С. Ови вентили штите хидрауличне пумпе и моторе од скокова притиска када се машина искључи или када се терет нагло промени. Компактан дизајн се уклапа у уске просторе, а поцинкована завршна обрада отпорна је на рђу од излагања киши и блату на градилиштима.
Општински системи за дистрибуцију воде понекад користе веће поцинковане неповратне вентиле (које би неки произвођачи могли назвати Тип С) на пумпним станицама и границама зона притиска. Ове инсталације спречавају да вода тече назад кроз пумпе када се искључе, штитећи опрему и одржавајући одговарајуће зоне притиска у дистрибутивној мрежи.
Најбоље праксе за инсталацију
Правилно инсталирање поцинкованог неповратног вентила типа С почиње потврдом смера протока. Сваки неповратни вентил има стрелицу обликовану или утиснуту на телу која показује на који начин течност треба да тече. Инсталирање уназад значи да вентил остаје затворен све време, блокирајући ваш систем у потпуности.
Вентил се може инсталирати у било којој оријентацији (хоризонтална, вертикална или под углом), али је вертикална инсталација са узлазним током често пожељна за тип С дизајна јер гравитација помаже да се седиште клипа правилно затвори при затварању. У хоризонталним радњама, уверите се да постоји адекватна потпора са обе стране вентила како бисте спречили да се напон цеви пренесе на тело вентила.
Навојним спојевима је потребан одговарајући заптивач, али избегавајте да трака или смеша уђе у вентил где би могли да ометају покретне делове. За инсталације поцинкованог неповратног вентила са навојем типа С, користите ПТФЕ траку или цијев који је компатибилан са вашом течношћу. Немојте превише затезати навојне спојеве јер то може да напукне тело вентила, посебно код конструкције од ливеног гвожђа.
Прирубнички спојеви захтевају равномеран обртни момент завртња по звезданом шаблону како би се осигурало да заптивка правилно лежи. Поцинкована завршна обрада на површинама прирубница треба да буде довољно глатка за заптивање заптивки, али грубо цинковање може захтевати лагано брушење пре монтаже. Проверите компатибилност материјала заптивке са течношћу и радном температуром вашег поцинкованог неповратног вентила типа С.
Захтеви за одржавање
Редовне провере одржавају поуздан рад вашег поцинкованог неповратног вентила типа С. Првих шест месеци након инсталације, месечне провере помажу да се рано открију проблеми са инсталацијом. Након тога, кварталне инспекције су обично довољне за већину апликација. Током инспекције, потражите знаке цурења око тела вентила, неуобичајене звукове током рада или промене притиска у систему које могу указивати на проблеме са вентилом.
Унутрашњи делови поцинкованог неповратног вентила типа С могу се запрљати остацима из система цевовода. Инсталирање филтера или филтера узводно (филтрација од 15 микрона се препоручује за хидрауличке апликације) спречава чврсте честице да заглаве клип или да се скупљају испод седишта вентила. Овај једноставан додатак може значајно продужити век вентила и смањити потребе одржавања.
Ако приметите водени чекић или гласне звукове затварања, вентил је можда превелик за вашу брзину протока или је притисак на пуцање можда подешен пренизак. Подешавање преднапрезања опруге (ако то дозвољава дизајн вентила) или замена вентила другом величином може решити ове проблеме. Упорно цурење поред седишта вентила обично значи да су се остаци заглавили на површини заптивке или да се седиште истрошило и да га треба заменити.
Спољни поцинковани премаз захтева минимално одржавање, али ако видите белу рђу (мокру мрљу од складиштења) која се формира на површини, обришите је и оставите да се вентил добро осуши. Овај бели производ корозије је цинк оксид, и иако изгледа лоше, он заправо штити челик испод. Права корозија до основног метала изгледа као црвена или смеђа рђа и указује да је цинк премаз заказао на том месту.
Поређење опција материјала
Када одлучујете између поцинкованог неповратног вентила типа С и других материјала, цена и отпорност на корозију су главни фактори. Поцинковани челик је у средини: кошта око 40% мање од нерђајућег челика, али пружа много бољу заштиту од корозије од голог угљеничног челика или ливеног гвожђа.
Повратни вентили од нерђајућег челика (обично 316 или 304) нуде најбољу отпорност на корозију, посебно у сланој води или хемијским окружењима. Подносе више температуре без оштећења премаза и дуже трају у тешким условима. Међутим, нерђајући челик кошта 2,5 до 5 пута више од поцинкованог неповратног вентила типа С. За пројекте са свешћу о буџету у слатководним или благим индустријским окружењима, поцинкована опција има више финансијског смисла.
Бронзани неповратни вентили добро функционишу у стамбеним водоводима и тамо где су потребне више температуре, али су ограничени на ниже притиске од поцинкованог неповратног вентила типа С. Могућност од 450 бара хидрауличног дизајна типа С далеко превазилази оно што бронза може да поднесе. Бронза такође кошта више по вентилу, али не толико као нерђајући челик.
Неповратни вентили од голог челика или ливеног гвожђа коштају мање унапред, али захтевају фарбање или другу заштиту у корозивним срединама. Трошкови одржавања и краћи радни век обично надокнађују све почетне уштеде. Поцинковани неповратни вентил типа С обезбеђује бољу дугорочну вредност у већини ситуација где није потребна екстремна отпорност на корозију.
Уобичајени проблеми и решења
Клепетање или треперење се дешава када се вентил брзо отвара и затвара услед флуктуација притиска близу прага притиска пуцања. Овај проблем се често јавља када је поцинковани неповратни вентил типа С превелик за стварни проток. Решење је или уградња мањег вентила или повећање подешавања притиска пуцања ако дизајн вентила дозвољава подешавање. У неким случајевима, додавање малог отвора или ограничења протока низводно може стабилизовати образац протока.
Водени чекић се манифестује као гласни ударци када се вентил нагло затвори. Дизајн клипа типа С генерално то боље решава од провера замахом јер се затварање са опругом одвија брзо и глатко. Ако се водени чекић и даље јавља, можда ће вам требати други вентил са споријим карактеристикама затварања или додатак одводника воденог чекића у систему. Одговарајући ослонац цеви такође помаже да се минимизира бука и стрес услед скокова притиска.
Пропуштање поред седишта вентила омогућава обрнути ток, што поништава целу сврху неповратног вентила. Мале количине цурења (испод 0,25 цм³/мин или око 5 капи у минути) спадају у прихватљиве спецификације за већину дизајна поцинкованих неповратних вентила типа С. Прекомерно цурење обично значи да су се остаци задржали у седишту, заптивне површине су се истрошиле или је опруга ослабила. Чишћење или замена унутрашњих компоненти решава већину проблема са цурењем.
Спољно цурење око тела или прикључака указује на квар заптивача или напукло кућиште. Вијци за притезање могу зауставити мање плакање, али ако цурење и даље постоји, мораћете да раставите вентил, прегледате заптивне површине и замените заптивке. Пукотине у телу вентила захтевају потпуну замену вентила јер је угрожен интегритет структуре.
Тржишне опције и добављачи
Неколико великих произвођача производи поцинковане неповратне вентиле типа С за различита тржишта. Босцх Рекротх, Паркер Ханнифин и ПОНАР Вадовице нуде прецизне хидрауличне верзије са могућностима високог притиска и компактним величинама потребним за мобилну опрему и индустријске машине. Ове компаније пружају детаљне техничке податке и могу помоћи у правилном избору вентила за захтевне хидрауличне примене.
За апликације за воду и водовод, компаније као што су Ваттс (укључујући њихов бренд Амес), Муеллер и разни кинески произвођачи (ФЦВ, Дервос, Неваи) производе поцинковане неповратне вентиле који могу бити означени као Тип С или слични кодови серије. Ови вентили обично испуњавају АНСИ/АВВА стандарде за услуге воде и долазе са одговарајућим сертификатима за заштиту од пожара или употребу воде за пиће када је то потребно.
Цене се увелико разликују у зависности од величине, оцене притиска и сертификата. Мали хидраулички поцинчани неповратни вентил типа С (отвори од 6 мм до 15 мм) могу коштати испод 100 долара, док сертификовани модели ватрогасне службе величине 4 инча коштају око 800 до 900 долара. Велике јединице са прирубницом од 12 инча могу премашити 5.000 долара, посебно са УЛ или ФМ листама. Трошкови сертификације и захтеви за тестирање значајно доприносе цени у поређењу са несертификованим индустријским вентилима.
Када набављате поцинковани неповратни вентил типа С, размислите да ли вам је потребан дистрибутер са локалним инвентаром за брзу испоруку или можете наручити директно од произвођача за боље цене за веће количине. Квалитет техничке подршке је такође важан, посебно за хидрауличне апликације где правилан избор утиче на перформансе система и заштиту опреме.
Прави избор
Избор поцинкованог неповратног вентила типа С има смисла када вам је потребна добра заштита од корозије по разумној цени у системима који раде испод 200°Ц са умереном изложеношћу хемикалијама. Могућност високог притиска хидрауличког типа С дизајна одговара мобилној опреми и индустријским машинама где је простор тесан и чести су скокови притиска. За водоводне системе, поцинковани премаз пружа деценије услуге у применама од наводњавања до заштите од пожара.
Међутим, поцинковани неповратни вентил типа С није увек најбоља опција. Системи на високим температурама изнад 180°Ф континуирани рад треба да користе нерђајући челик. Слане воде или веома корозивне хемијске апликације такође имају користи од надоградње на нерђајући челик упркос већој цени. Веома велике величине цеви (преко 12 инча) могу боље да раде са епоксидним премазом или чековима од нерђајућег челика него са поцинкованим дизајном типа С.
Кључни фактори у вашој одлуци треба да буду радни притисак, опсег температуре, компатибилност са течностима и изложеност околини. Ускладите спецификације вентила са вашим стварним системским захтевима, а не претераним спецификацијама за услове који се неће догодити. Правилно одабран поцинковани неповратни вентил типа С ће обезбедити године поузданог рада уз минимално одржавање, штитећи ваше пумпе и опрему док ваш пројекат остаје у оквиру буџета.
Разумевање шта Тип С значи у вашем специфичном контексту (хидраулични клип наспрам провере закретања цевовода) помаже да се обезбеди прави вентил за вашу примену. Када сте у недоумици, консултујте се са произвођачем или квалификованим дистрибутером који може да прегледа параметре вашег система и препоручи одговарајућу конфигурацију вентила. Одвајање времена за прави избор сада спречава скупе грешке и застоје касније.
