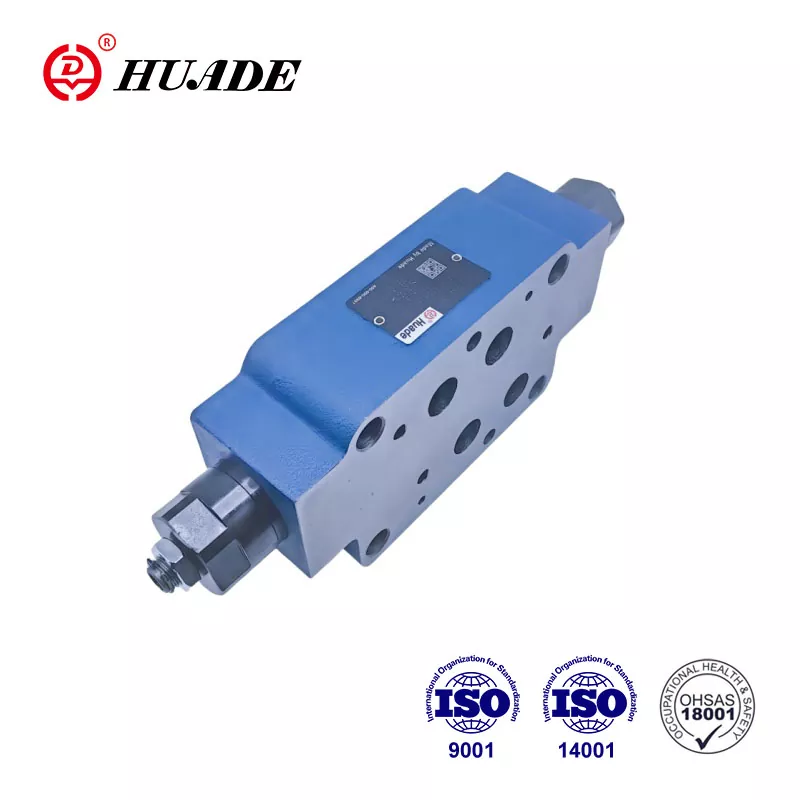

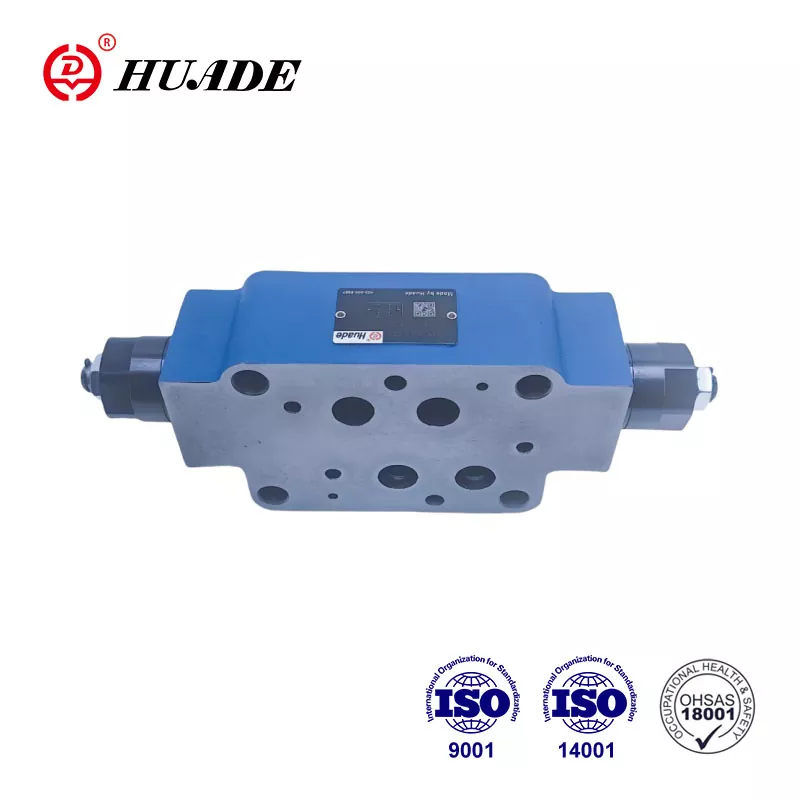

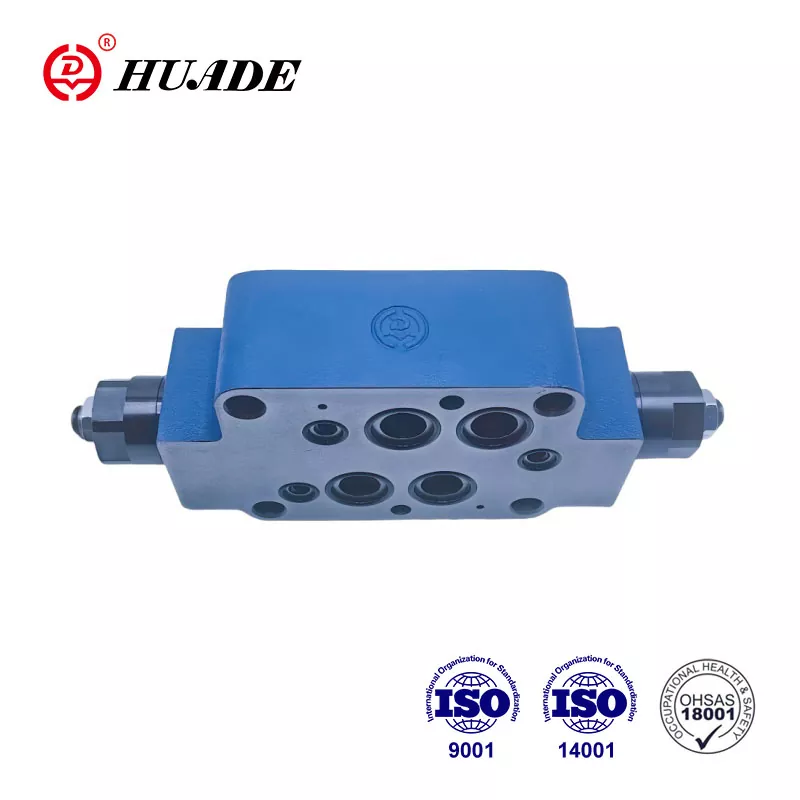

Дизајн сендвич плоче Вентили тип З 2 ФС 16 су двоструки пригушни/неповратни вентили. Функција овог вентила је да контролише улазни или излазни проток. Чињеница да Хуаде® З 2 ФС 16 може да замени Рекротх® З2ФС 16 3КСБ је углавном због дугогодишње сарадње са Рекротх-ом. Фабрика стриктно контролише квалитет производа и сви неповратни вентили за гас испуњавају међународне стандарде.
|
Технички подаци (за апликације ван ових параметара, консултујте нас!) |
|||
|
Величина |
6 |
16 |
22 |
|
Максимални проток (Л/мин) |
80 |
250 |
350 |
|
Максимални радни притисак (МПа) |
31.5 |
35 |
|
|
Течност под притиском |
Минерално уље (за НБР заптивање), или фосфатни естар (за ФПМ заптивање) |
||
|
Опсег вискозитета (мм²/с) |
10 до 800 |
||
|
Опсег температуре течности (℃) |
-30 до+80 |
||
Карактеристике:
▶ Дизајн сендвич плоче
▶ Шема прикључка према ДИН 24 340, од А, ИСО 4401 и ЦЕТОП - РП 121Х
▶ Ограничавање главног или пилот протока са два сервисна прикључка
▶ Контрола улаза или излаза мерача.
апликација:
Повратни вентили пригушне заклопке З 2 ФС 16 се користе за ограничавање протока главног или пилот уља на једном или два сервисна прикључка.
Вентили тип З 2 ФС 16 су двоструки пригушни/неповратни вентили у дизајну сендвич плоче. Два симетрично распоређена пригушна/неповратна вентила ограничавају проток (помоћу подесивих калемова за гас) у једном смеру и дозвољавају слободан повратни ток у другом смеру.
Ограничавање главног протока
Двоструки пригушни/повратни вентил је постављен између смерног вентила и подплоче за промену брзине актуатора (ограничавање главног протока).
Пилот ограничење протока
У случају управљачких вентила за управљање, двоструки пригушни/повратни вентил се може користити као подешавање пригушнице пилота (ограничавање пилотског протока). У овом случају се поставља између главног вентила и пилот вентила.
Структура двоструког пригушног/повратног вентила, тип З 2 ФС 16 3КСБ
Принцип хидрауличних система
