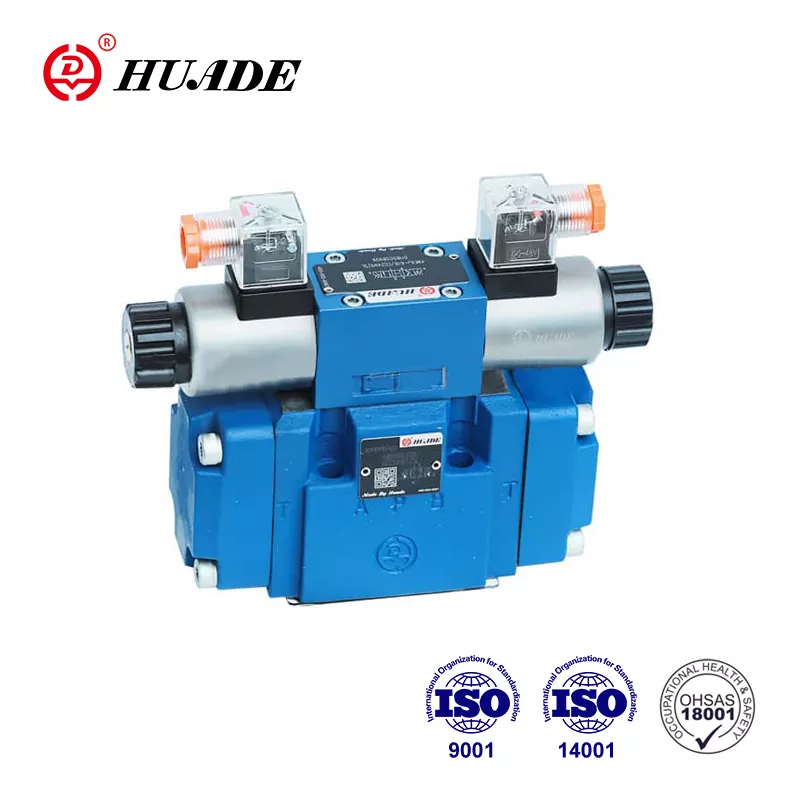

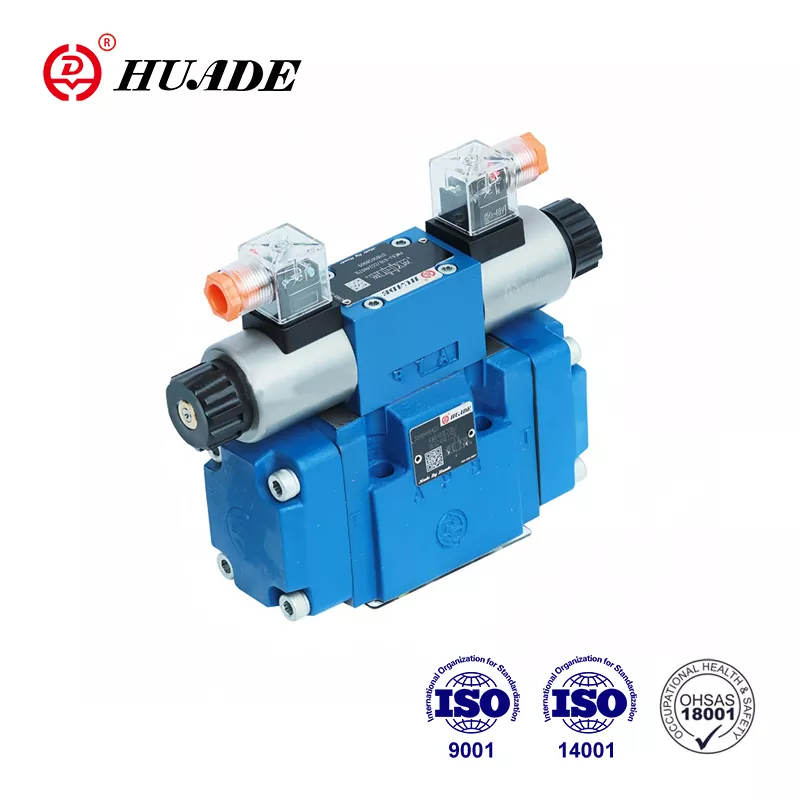

Када радите са хидрауличним системима за тешке услове рада, одабир правог вентила за управљање може да утиче на или поквари ваш рад. Босцх Рекротх 4ВЕХ 16 Ј је једна од оних компоненти којима искусни инжењери верују за захтевне индустријске примене. Овај вентил је своју репутацију стекао поузданим перформансама у машинама за бризгање, пресама за обликовање метала и грађевинској опреми где квар једноставно није опција.
4ВЕХ 16 Ј представља специфичну конфигурацију у оквиру Босцх Рекротх-ове ВЕХ серије електро-хидрауличних управљачких вентила за управљање. Ознака вам доста говори ако знате да је читате. „16“ означава називну величину (НГ16), која одговара ЦЕТОП 7 стандардима за монтажу. "Ј" описује функцију калема, посебно 4-смерни, 3-позицијски затворени центар дизајна. Разумевање шта ове спецификације значе у практичном смислу помоћи ће вам да утврдите да ли овај вентил одговара вашој примени.
Шта чини 4ВЕХ 16 Ј другачијим
Регулациони вентил 4ВЕХ 16 Ј ради помоћу двостепеног пилот система. Уместо директног померања главног калема са електромагнетима, овај вентил користи мале пилот вентиле за контролу хидрауличког притиска који помера већи главни калем. Овај приступ захтева мање електричне енергије док контролише значајне хидрауличке токове. Стандардна верзија ради на 24 ВДЦ, што је чини компатибилном са већином индустријских контролних система без потребе за посебном електричном инфраструктуром.
Вентил може да поднесе притиске до 350 бара у својој Х-верзији конфигурацији, што се преводи на око 5.076 пси. За капацитет протока, номинални максимум је 300 литара у минути, иако стварни учинак зависи од пада притиска на вентилу. Ове спецификације стављају 4ВЕХ 16 Ј у категорију индустријских вентила за тешке услове рада, а не у мобилну опрему или апликације за лака оптерећења.
Тежина је важна када планирате инсталације и процедуре одржавања. Са 9,84 килограма (око 21,7 фунти), вентил није нешто што ћете случајно померати, али њиме се може управљати уз правилно руковање. Значајна конструкција доприноси издржљивости у тешким индустријским окружењима где су вибрације, промене температуре и контаминација свакодневни проблеми.
Дизајн затвореног центра и компатибилност система
Конфигурација калема "Ј" дефинише како се смерни контролни вентил 4ВЕХ 16 Ј понаша у свом неутралном положају. Када се вентил налази у средишњем положају без примењеног електричног сигнала, сва четири прикључка — П (притисак), А и Б (радни отвори) и Т (резервоар) — су блокирана. Овај затворени централни распоред служи специфичној сврси у савременим хидрауличним системима.
Вентили са затвореним средиштем раде изузетно добро са пумпама са променљивом запремином компензованим притиском. Када вентил блокира све прикључке у неутралном положају, системски притисак се повећава све док не сигнализира пумпи да смањи проток на скоро нулу. Ово спречава пумпу да константно избацује течност кроз вентил за растерећење, што би трошило енергију и стварало прекомерну топлоту. У ери у којој су трошкови енергије важни, а еколошки прописи пооштрени, ова предност ефикасности постаје значајна.
Компромис укључује сложеност дизајна система. Системи затвореног центра захтевају пажљиву пажњу на скокове притиска током пребацивања вентила. Када се регулациони вентил 4ВЕХ 16 Ј помери из блокираног центра у радни положај, изненадно отварање може створити прелазне вредности притиска. Инжењери обично решавају ово кроз уметке за пригушивање (идентификоване "Б" кодовима у систему наручивања) или додавањем спољних вентила за ублажавање удара који реагују брже од растерећења главног система.
Како заправо функционише двостепена операција
Дизајн 4ВЕХ 16 Ј којим управља пилот укључује две различите фазе управљања. Прва фаза се састоји од малог пилот вентила типа ВЕ6 који контролишу електромагнети са мокрим пином. Када укључите соленоид, он помера пилот вентил, усмеравајући пилот притисак из Кс порта у контролне коморе на крајевима главног калема. Овај пилот притисак савладава опруге за центрирање и помера главни калем да повеже одговарајуће путеве протока.
Друга фаза је сам главни покрет калема. Како се пилотски притисак повећава у контролној комори, он гура на подручје калема, стварајући довољну силу да се калем помери према опругама за центрирање и свим силама притиска које делују на калем. Главни калем затим отвара везе између портова - или П према А са Б до Т, или П према Б са А до Т, у зависности од тога који соленоид сте под напоном.
Овај двостепени распоред захтева пилотски притисак између 5 и 12 бара да би правилно функционисао. Напајање пилота обично долази од притиска главног система кроз унутрашње пролазе, иако можете одредити екстерно напајање пилота за одређене апликације. Време пребацивања траје око 100 милисекунди, што је спорије од вентила директног дејства, али је прихватљиво за већину индустријских машина где се време циклуса мери у секундама, а не у милисекундама.
Електрични захтеви и опције управљања
Стандардне конфигурације смерног вентила 4ВЕХ 16 Ј користе соленоиде од 24 ВДЦ, означене као Г24 у коду за наруџбу. Дизајн соленоида са мокрим иглама значи да је завојница у директном контакту са хидрауличном течношћу, што помаже при хлађењу, али захтева да завојница буде заптивена од течности. Ови соленоиди обично повлаче око 1,5 до 2 ампера када су под напоном, што представља скромно електрично оптерећење са којим већина ПЛЦ-ова и контролних система лако рукује.
Вентил нуди опциону могућност ручног преклапања, кодиран као Н9 на позицији 11 система наручивања. Овај ручни актуатор скривеног типа омогућава техничарима да ручно померају вентил током пуштања у рад, решавања проблема или хитних ситуација. Нећете га случајно ударити током нормалног рада, али је доступан када вам затреба. Ова функција се показује као драгоцена када постављате нове системе или дијагностикујете проблеме без покретања електричних контрола.
Електрични прикључци прате ДИН ЕН 175301-803 стандарде у К4 конфигурацији, користећи посебне конекторе за сваки соленоид. Овај аранжман пружа флексибилност у ожичењу и поједностављује решавање проблема јер можете да искључите појединачне соленоиде без утицаја на друге. Неке апликације могу специфицирати алтернативне стилове конектора у зависности од подешавања контролног ормара и захтева заштите животне средине.
Оцене притиска и границе перформанси
Максимални радни притисак за прикључке П, А и Б достиже 350 бара када наручите Х-верзију. Стандардне верзије су оцењене на 280 бара, што још увек покрива већину индустријских примена. Отвор резервоара (Т) обично ради на нижим притисцима, често само неколико бара изнад атмосферског, осим ако се не бавите повратним притиском из дугих повратних водова или повишених локација резервоара.
Ове оцене притиска представљају сталне радне границе, а не тренутне скокове. Када регулациони вентил 4ВЕХ 16 Ј промени положаје, прелазни процеси притиска могу да премаше вредности устаљеног стања за 50% или више током кратких периода. Одговарајући дизајн система укључује растерећене вентиле постављене 10-15% изнад максималног радног притиска како би ухватили ове пролазне појаве пре него што оштете компоненте. Сам вентил може да издржи повремене скокове притиска који прелазе номиналне вредности, али непрекидан рад изнад номиналних ће скратити радни век.
Капацитет протока је у интеракцији са притиском на начине који су важни за стварне примене. Називна вредност од 300 л/мин претпоставља специфичне вредности пада притиска преко вентила. Ако радите са нижим протоком, пад притиска се смањује. Гурните према максималном протоку и пад притиска се повећава, што значи да ваша пумпа треба да генерише већи притисак да би савладала и отпор вентила и оптерећење. Криве протока произвођача показују ове односе и требало би да их консултујете приликом димензионисања пумпи и процене ефикасности система.
Разматрања о монтажи и инсталацији
Регулациони вентил 4ВЕХ 16 Ј прати стандарде ИСО 4401-07-07-0-05, што обезбеђује компатибилност са ЦЕТОП 7 монтажним површинама. Ова стандардизација значи да потенцијално можете заменити вентиле различитих произвођача без редизајнирања монтажног разводника, мада би требало да проверите да се све спецификације подударају пре него што покушате да замените. Шема монтажних вијака, локације портова и укупне димензије омотача прате индустријске стандарде који постоје деценијама.
Инсталација захтева пажњу на неколико фактора осим само причвршћивања вентила на колектор. Конфигурација пилотског напајања, означена позицијом 12 у коду за наруџбу, одређује како уље пилота и дренаже протиче кроз систем. Подразумевана конфигурација користи екстерно пилот напајање и спољни одвод, који изолује унутрашње пролазе вентила од против притиска у линији резервоара. Ово подешавање најбоље функционише за апликације у којима би вод резервоара могао да види повишен притисак од других компоненти.
Алтернативне конфигурације укључују унутрашње пилот напајање са спољним одводом (шифра Е) или потпуно унутрашње напајање и одвод (шифра ЕТ). Потпуно унутрашња опција поједностављује водовод, али чини вентил осетљивим на противпритисак у линији резервоара. Ако притисак у резервоару пређе неколико бара, то може ометати рад пилота и узроковати споро или непотпуно пребацивање. Већина инжењера преферира конфигурације екстерног одвода (И-порт) за критичне апликације где је поузданост важнија од поједностављеног водовода.
Компатибилност температуре и течности
Опсег радне температуре се креће од -20°Ц до +80°Ц за стандардне заптивне материјале. Овај асортиман покрива већину индустријских окружења, иако екстремно хладне инсталације могу захтевати системе грејања или алтернативне заптивке. Горња граница од 80°Ц представља континуирану радну температуру. Кратки излети на 90°Ц или нешто више неће одмах оштетити вентил, али дуготрајне високе температуре убрзавају деградацију заптивке и повећавају унутрашње цурење.
Регулациони вентил 4ВЕХ 16 Ј стандардно долази са НБР (нитрилном гумом) заптивкама, погодним за хидраулична уља на бази нафте као што су ХЛ и ХЛП. Ако ваша апликација укључује течности отпорне на ватру, синтетичке естре или рад на вишим температурама, требало би да наведете ФКМ (флуороеластомер) заптивке користећи В код на позицији 14. ФКМ подноси температуре до 120°Ц и отпоран је на шири спектар хемикалија, иако кошта више и може имати различите карактеристике скупа компресије.
Чистоћа течности директно утиче на век вентила. Уски зазори између калема и отвора (обично 5-15 микрометара) значе да честице контаминације могу изазвати лепљење, прекомерно хабање или неправилан рад. Циљани нивои чистоће од ИСО 4406 16/13 или бољи, што захтева филтрацију у опсегу од 10 микрометара са бета односима од 75 или више. Редовна анализа уља помаже вам да откријете проблеме са контаминацијом пре него што изазову кварове.
Разумевање метода центрирања калема
Стандардне конфигурације смерног регулационог вентила 4ВЕХ 16 Ј користе центрирање опруге, што значи да механичке опруге гурају калем назад у неутрални положај када искључите оба соленоида. Овај приступ обезбеђује поуздано центрирање и позитивно позиционирање без потребе за сталном електричном енергијом. Опруге стварају довољну силу да превазиђу трење и било какву неравнотежу заосталог притиска, обезбеђујући да калем достигне средишњи положај чак и ако систем није савршено симетричан.
Хидраулично центрирање, означено Х кодом у позицији 05, користи пилот притисак уместо опруга да држи калем у центру. Ова опција одговара апликацијама са високим инерционим оптерећењем где центрирање опруге може дозволити да се калем лагано помера под пролазним силама. Хидраулично центрирање обезбеђује чвршће позиционирање и бољу отпорност на ударна оптерећења, иако захтева присуство пилотског притиска да би центрирање радило. Ако изгубите пилот притисак са хидрауличним центрирањем, калем се можда неће поуздано вратити у центар.
Избор између опруге и хидрауличког центрирања укључује компромисе. Центрирање опруге нуди једноставност и функционише чак и током секвенци искључивања система. Хидраулично центрирање обезбеђује бољу стабилност положаја под динамичким оптерећењима, али додаје зависност од доступности притиска пилота. Већина индустријских примена користи центрирање опруге, осим ако специфичне карактеристике оптерећења не захтевају побољшану стабилност хидрауличког центрирања.
Бавимо се динамиком пребацивања и скоковима притиска
Време пребацивања од 100 милисекунди смерног регулационог вентила 4ВЕХ 16 Ј одражава двостепени пилот рад. Ово кашњење укључује време да се пилот вентил промени, пилот притисак да се изгради у контролној комори и главни калем да се помери у своју нову позицију. Док 100 милисекунди звучи брзо у људским терминима, то представља неколико стотина обртаја за мотор који ради на 1.800 РПМ или значајно кретање за цилиндар који ради великом брзином.
Током овог интервала пребацивања, притисак може да порасте како се путеви протока затварају пре него што се нови путеви потпуно отворе. Озбиљност зависи од динамике система, укључујући брзину протока пумпе, капацитет акумулатора и инерцију оптерећења. Инжењери користе неколико техника за управљање овим транзијентима. Уметци за пригушивање са кодовима као што је Б12 (отвор од 1,2 мм) ограничавају проток током мењања брзина, успоравајући прелаз и смањујући скокове притиска. Спољни ударни вентили, постављени мало изнад нормалног радног притиска, могу накратко да се отворе да би апсорбовали пролазне појаве.
Други приступ укључује подешавање карактеристика пилот вентила помоћу С или С2 кодова на позицији 13 система наручивања. Ове модификације мењају геометрију пилот вентила да би промениле брзину повећања притиска пилота, што утиче на брзину померања главног калема. Спорије мењање брзина смањује скокове притиска, али продужава време циклуса. Проналажење правог баланса захтева тестирање са вашом специфичном апликацијом, а многи инжењери почињу са стандардним конфигурацијама пре додавања модификација ако се транзијенти покажу проблематичним.
Поређење са алтернативним типовима вентила
Регулациони вентил 4ВЕХ 16 Ј се такмичи са различитим алтернативама на тржишту индустријских вентила. Еатон Вицкерс нуди серију ДГ5В-8-Х, која користи ЦЕТОП 7 монтажу (која се у Вицкерс номенклатури назива величина 8) и ради са сличним оценама притиска. Паркерова серија Д41ВВ и Моогови вентили Д66к такође циљају на исти простор примене. Сваки произвођач доноси нешто другачије карактеристике и карактеристике перформанси.
Оцене протока варирају у зависности од произвођача, делимично због различитих стандарда оцењивања. Неки произвођачи наводе максимални проток при нижим падовима притиска, због чега њихове спецификације изгледају импресивније, али не одражавају перформансе у стварном свету. Када упоређујете вентиле, потребно је да испитате стварне криве протока на вашем радном притиску, а не да се ослањате само на максималне бројеве протока. Ознака 4ВЕХ 16 Ј од 300 л/мин је конзервативна и остварива у типичним применама.
Времена испоруке представљају практичну ствар. 4ВЕХ 16 Ј може имати рок испоруке до 21 недељу за неке конфигурације, што захтева планирање унапред и потенцијално држање критичних резервних делова на залихама. Алтернативни добављачи могу понудити краће време испоруке, а квалификовани извори резервних копија имају смисла за апликације критичне за производњу. Само се уверите да резервни вентили одговарају свим спецификацијама, укључујући монтажне димензије, капацитет протока, оцене притиска и карактеристике одзива.
Захтеви за одржавање и радни век
Правилно одржавање значајно продужава радни век регулационог вентила 4ВЕХ 16 Ј. Редовне промене уља и филтера спречавају накупљање контаминације у уским зазорима између калема и проврта. Већина хидрауличних система има користи од промене уља на сваких 2.000 до 4.000 сати рада, мада би услови рада и резултати анализе уља требало да воде стварни распоред.
Хабање заптивки представља примарни фактор који ограничава животни век хидрауличних вентила. Како заптивке деградирају, унутрашње цурење се повећава, што доводи до успореног рада, смањене ефикасности и на крају потпуног неуспеха при мењању. НБР заптивке обично трају 10.000 до 20.000 сати у чистом уљу на умереним температурама. ФКМ заптивке могу трајати дуже, посебно на повишеним температурама где би се НБР брзо разградио. Праћење повећања времена мењања или померања цилиндра указује на хабање заптивки и указује на предстојеће потребе одржавања.
Доступни су комплети заптивки (број дела Р900306345 за неке конфигурације) који укључују све хабајуће компоненте. Обнова вентила захтева чисте радне услове, одговарајући алат и пажњу на чистоћу. Многе операције више воле да замене обновљене резервне вентиле током производних сати и реконструишу неисправне вентиле током планираних периода одржавања. Овај приступ минимизира време застоја и осигурава да техничари могу да одвоје време потребно за правилно чишћење и инспекцију.
Решавање уобичајених проблема
Када се смерни контролни вентил 4ВЕХ 16 Ј не помери или се помери непотпуно, постоји неколико могућих узрока. Почните са електричном страном тако што ћете проверити да ли соленоиди примају одговарајући напон и струју. Мултиметар може потврдити напон на конектору, а мерење струје потврђује да завојница није отворена или кратко спојена. Ручно управљање (Н9) вам омогућава да тестирате да ли вентил може механички да се мења чак и ако електрична контрола не ради.
Недовољан притисак пилота узрокује споро или непотпуно пребацивање. Измерите притисак на Кс порту да бисте проверили да је у опсегу од 5-12 бара. Низак пилот притисак може бити резултат зачепљеног пилот филтера, ограничења у водовима за напајање пилота или проблема са самим пилот вентилом. Висок противпритисак у линији резервоара (са унутрашњим одводним конфигурацијама) такође може смањити ефективни пилот притисак супротстављањем пилот сигналу.
Лепљење повезано са контаминацијом обично се појављује као повремени проблеми или вентили који се померају у једном смеру, али не и у другом. Ако сумњате на контаминацију, проверите чистоћу уља и прегледајте филтере да ли постоје необични остаци. Понекад можете ослободити заглављени вентил тако што ћете више пута укључивати соленоиде док нежно тапкате по телу вентила меким чекићем, иако то пружа само привремено олакшање. Правилно чишћење или замена постаје неопходна за трајно поправљање.
Разматрање трошкова и стратегија набавке
Тржишна цена за регулациони вентил 4ВЕХ 16 Ј се обично креће од 1.300 до 2.000 долара у зависности од конфигурације, количине и добављача. Прилагођене опције као што су специјалне заптивке, хидрауличко центрирање или модификоване карактеристике одзива гурају цене ка вишим ценама. Количинске куповине често обезбеђују попусте, а успостављање односа са дистрибутером може побољшати и цене и време испоруке.
Продужено време испоруке за неке конфигурације значи да морате пажљиво да планирате набавку. За апликације критичне за производњу, држање резервног вентила на залихама има смисла упркос капиталним трошковима. Израчунајте цену застоја за ваш рад—ако један сат изгубљене производње премашује цену резервног вентила, пословни случај за залихе постаје једноставан. Неке операције одржавају скуп обновљених вентила које ротирају кроз сервис као превентивне замене.
Опције плаћања се разликују у зависности од добављача и региона. Неки дистрибутери на тржиштима као што је Индија нуде ЕМИ (једнаке месечне рате) планове који распоређују трошкове током времена, што може помоћи у управљању новчаним токовима. Стандардни услови могу бити нето 30 или нето 60 дана. За велике поруџбине или текуће односе, преговарање о повољним условима плаћања има смисла као део пакета укупне вредности.
Најбоље праксе за интеграцију система
Интегрисање регулационог вентила 4ВЕХ 16 Ј у хидраулични систем захтева пажњу на неколико фактора изван самог вентила. Дизајн затвореног центра најбоље функционише са пумпама променљивог померања које могу да смање проток као одговор на системски притисак. Пумпе фиксне запремине захтевају непрекидан проток кроз преливни вентил у неутралном положају, који троши енергију и ствара топлоту. Ако сте заглавили са фиксном пумпом, размислите да ли би дизајн вентила са отвореним средишњим делом могао боље послужити.
Дизајн колектора утиче на перформансе и могућност сервисирања. Преношење вентила директно на разводник поједностављује водовод, али чини замену вентила сложенијом јер морате да испразните разводник и прекинете више веза. Неки дизајни користе сендвич плоче или под-плоче које вам омогућавају да уклоните вентил док одржавате друге хидрауличне везе. Компромис укључује додатне трошкове и нешто већи обим инсталације.
Заштита струјног кола заслужује пажљиво размишљање. Преливни вентил директног дејства паралелно са усмереним контролним вентилом 4ВЕХ 16 Ј може ухватити прелазне промене притиска брже од главног система за растерећење. Поставите овај ударни вентил на око 30-50 бара изнад нормалног радног притиска тако да не омета нормалан рад, али се брзо отвара током прелазних стања. Капацитет протока треба да се носи само са кратким шиљцима, тако да релативно мали вентил ради добро.
Примери примене и случајеви употребе
Машине за бризгање представљају уобичајену примену за 4ВЕХ 16 Ј. Ове машине захтевају поуздану контролу великих хидрауличних цилиндара који обезбеђују силу стезања и притисак убризгавања. Дизајн затвореног центра добро се поклапа са варијабилним пумпним системима који се обично користе у модерним машинама за ливење. Времена циклуса мерена у секундама прилагођавају брзину пребацивања вентила од 100 милисекунди без казне.
Пресе за обликовање метала користе регулационе вентиле за позиционирање рамова и контролу операција формирања. Примене у пресовању често укључују велике силе при релативно малим брзинама, што значи висок притисак, али умерене брзине протока. Притисак од 350 бара Х-верзије 4ВЕХ 16 Ј удобно подноси ова оптерећења. Робусна конструкција издржава ударна оптерећења и вибрације уобичајене у окружењу преса.
Грађевинска опрема као што су багери и утоваривачи могу користити ове вентиле у одређеним апликацијама, иако мобилна опрема чешће користи системе за осетљивост на оптерећење са различитим конфигурацијама вентила. Стационарна грађевинска опрема као што су пумпе за бетон или багери за руковање материјалом може имати користи од могућности 4ВЕХ 16 Ј. Кључно разматрање укључује усклађивање карактеристика вентила са временом циклуса апликације, профилом оптерећења и условима околине.
Доношење коначне одлуке
Избор регулационог вентила 4ВЕХ 16 Ј укључује процену да ли његове карактеристике одговарају вашим захтевима примене. Дизајн затвореног центра, пилот рад и ЦЕТОП 7 монтажа чине га погодним за специфичне типове система. Ако радите са пумпама променљиве запремине, потребан вам је капацитет високог притиска и можете да прилагодите време одзива, овај вентил заслужује озбиљну пажњу.
Систем кодова за наручивање захтева пажљиву пажњу да бисте изабрали праву конфигурацију. Позиција 01 одређује називни притисак (Х за 350 бара), позиција 10 поставља напон (Г24 за 24 ВДЦ), а позиција 12 контролише конфигурацију напајања пилота. Одвајање времена за разумевање ових кодова и консултовање са техничком подршком спречавају грешке при наручивању које доводе до кашњења и потенцијалних проблема са компатибилношћу.
Узмите у обзир укупне трошкове власништва, а не само почетну куповну цену. Фактор повећања енергетске ефикасности од дизајна затвореног центра, захтева за одржавањем, очекиваног радног века и доступности резервних делова. Вентил који у почетку кошта више, али пружа бољу поузданост и мању потрошњу енергије често се покаже јефтинијим током свог животног века. 4ВЕХ 16 Ј је успоставио рекорд у индустријским применама, што смањује ризик од неочекиваних проблема и пружа поверење у дугорочне перформансе.
