Када радите са хидрауличним системима, одабир правог вентила за контролу смера може да утиче на или поквари ваш рад. Босцх Рекротх 4ВЕ 10 Е смерни регулациони вентил је стекао репутацију поузданог радног коња у индустријским применама и постоје добри разлози зашто му се инжењери стално враћају.
Шта чини 4ВЕ 10 Е усмерени контролни вентил посебним

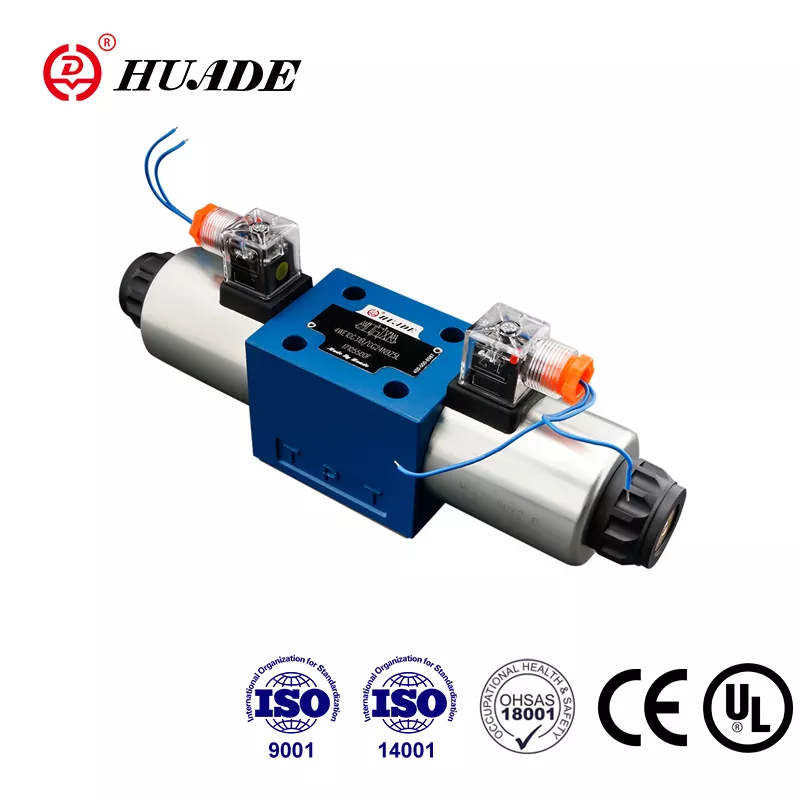

Рекротх 4ВЕ 10 Е је соленоидни вентил директног дејства који контролише како се хидраулична течност креће кроз ваш систем. Замислите то као контролор саобраћаја за ваше хидраулично уље. Она говори течности куда да иде, када да стане и којим путем да крене. Овај посебан вентил користи електромагнетне завојнице за померање унутрашњег калема, који затим преусмерава проток како би се ваши хидраулички цилиндри или мотори померали тачно онако како вам је потребно.
Оно што издваја овај смерни контролни вентил је његов дизајн затвореног центра, означен са „Е“ у свом називу. Када се вентил налази у неутралном положају, сви прикључци остају блокирани. Ваш хидраулични актуатор држи своју позицију без померања, што је веома важно када подижете тешке терете или морате да држите нешто савршено мирно.
Разбијање броја модела
Назив 4ВЕ 10 Е вам говори све о томе шта овај вентил ради. "4" значи да има четири порта за повезивање ваших хидрауличних водова. "ВЕ" означава да је то регулациони вентил директног дејства са соленоидним радом. „10“ се односи на његову величину, која прати стандард НГ10, такође познат као ЦЕТОП 5 или ИСО 4401-05-04-0-05. Ова стандардизација значи да ће Рекротх 4ВЕ 10 Е физички одговарати било којој монтажној површини дизајнираној за НГ10 вентиле, дајући вам флексибилност приликом замене старе опреме или изградње нових система.
Ознака "Е" описује конфигурацију калема. У свету вентила, различита слова представљају различите обрасце протока. Е-тип држи све портове затвореним у средишњем положају, што га чини идеалним када треба да држите терет стабилно без икаквог померања.
Техничке могућности које су важне
Регулациони вентил 4ВЕ 10 Е подноси озбиљан притисак. Може да ради до 350 бара на главним портовима, што значи око 5.075 фунти по квадратном инчу. То је довољно за већину тешких индустријских апликација, од машина за бризгање до грађевинске опреме.
Капацитет протока варира у зависности од тога да ли одаберете ДЦ или АЦ напајање. ДЦ верзија овог Рекротх усмереног вентила креће се до 160 литара у минути, док верзија АЦ има максималну брзину од 120 литара у минути. Ова разлика постоји зато што калемови наизменичне струје стварају више топлоте када вентил остане под напоном, тако да Босцх Рекротх ограничава проток како би спречио проблеме са прегревањем.
Време одговора је важно када су вам потребни брзи, прецизни покрети. 4ВЕ 10 Е се укључује за 45 до 70 милисекунди и отпушта за 35 до 45 милисекунди када се користи ДЦ напајање. То је довољно брзо за већину аутоматизованих производних линија. Ако вам је потребан још глаткији рад, можете додати опционе уметке за пригушивање који успоравају акцију мењања брзина како бисте смањили удар у вашем систему.
Како функционише затворени центар
Конфигурација калема типа Е даје овом усмереном регулационом вентилу његову способност држања оптерећења. Замислите три позиције: центар, леву и десну. У средишњем положају, унутрашњи слеће на калем блокира сва четири прикључка. Порт П се повезује на вашу пумпу, порт Т иде на ваш резервоар, а портови А и Б се повезују на ваш актуатор. Када све остане блокирано, уље заробљено у вашем цилиндру не може да побегне, тако да ваш терет остаје тачно тамо где сте га оставили.
Укључите калем "а" и калем се помери лево. Сада се порт П повезује са портом А док се порт Б одводи до прикључка Т. Ваш актуатор се протеже. Пребаците се на калем "б" и калем се помера удесно, обрнувши образац протока. Порт П напаја прикључак Б док се прикључак А враћа у резервоар, увлачећи ваш актуатор.
Овај распоред затвореног центра савршено функционише за апликације као што су подизни столови, стеге и машине за пресовање где је држање положаја важније од енергетске ефикасности. Компромис је што ваша пумпа одржава притисак чак и када се ништа не помера, што ствара топлоту и троши енергију. Обично ћете упарити овај Рекротх 4ВЕ 10 Е са вентилом за заштиту да бисте заштитили свој систем.
Реал-Ворлд Апплицатионс
Производни погони користе 4ВЕ 10 Е регулациони вентил на безброј начина. Машине за бризгање се ослањају на то да прецизно контролишу стезање калупа. Опрема за ливење под притиском га користи за прецизно позиционирање металних делова. Грађевинска машина има користи од своје способности да задржи положај кашике и гране на падинама без заношења.
Вентил се такође појављује у поморским апликацијама, опреми за обраду метала и системима за прецизну производњу. Сваки пут када вам је потребан хидраулични актуатор да останете под оптерећењем, дизајн затвореног центра овог Рекротх усмереног вентила пружа контролу која вам је потребна.
Инсталација и монтажа

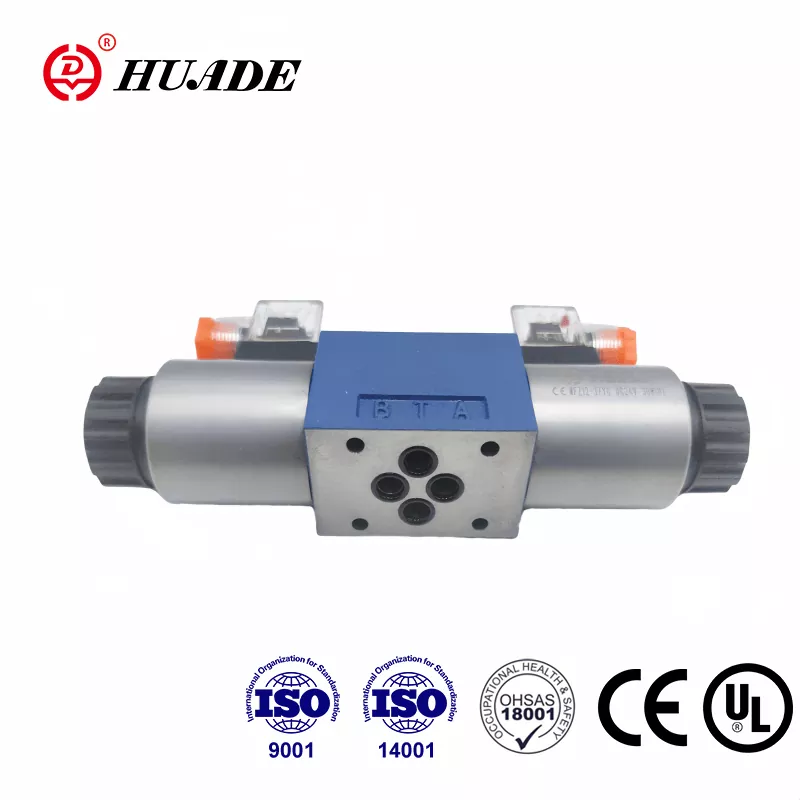

4ВЕ 10 Е се монтира директно на подплочу која одговара стандарду НГ10. Овај модуларни приступ поједностављује инсталацију и замену. Можете сложити додатне вентиле на врх користећи блокове разводника, правећи компактне склопове вентила који штеде простор и смањују број црева и фитинга који су вам потребни.
Дизајн соленоида са мокром арматуром нуди практичне предности. Завојница се налази у уљу, што помаже у расипању топлоте и смањује буку. Можете ротирати склоп завојнице за 360 степени да бисте позиционирали електрични конектор где год вам је најзгодније. Ако калем поквари, можете га заменити без пражњења хидрауличног система, што смањује време застоја.
Електрични прикључци прате ДИН ЕН 175301-803 стандард, са степеном заштите од ИП65 или ИП67 у зависности од ваше конфигурације. Опције напона укључују 12, 24, 110 и 230 волти за једносмерну и наизменичну струју, са толеранцијом од плус или минус 10 процената.
Поређење са другим опцијама
Када купујете регулациони вентил у величини НГ10, наићи ћете на алтернативе од Паркера, Еатона и других произвођача. Паркер Д3В серија нуди сличне вредности притиска и протока, али се пребацује спорије, и потребно је око 110 милисекунди да одговори. Еатон ДГ4В-5 одговара капацитету протока, али не наводи тако јасно његову фреквенцију циклуса.
Рекротх 4ВЕ 10 Е истиче се бржим временом одзива и већом способношћу бициклизма. Може да обради до 15.000 операција пребацивања на сат, што га чини погодним за аутоматизоване процесе велике брзине. Опција подесивог пригушења вам такође даје већу контролу над брзином померања вентила, помажући вам да фино подесите понашање вашег система.
Цена се увелико разликује у зависности од спецификација и места куповине. Основне конфигурације овог Рекротх усмереног вентила почињу око 56 УСД, док верзије са специјалним премазима, прилагођеним напоном или побољшаним заптивкама могу премашити 1.200 УСД. Пронаћи ћете их преко званичних Босцх Рекротх дистрибутера, индустријских добављача и онлајн пијаца. Када купујете, проверите да ли број модела тачно одговара вашим захтевима, обраћајући посебну пажњу на напон и тип калема.
Кееп Ит Руннинг
Највећи непријатељ било ког вентила за контролу смера је контаминација. Честице прљавштине у вашем хидрауличном уљу узрокују да се калем залепи, што доводи до неправилног рада или потпуног квара. 4ВЕ 10 Е треба уље филтрирано до 10 микрона, што одговара нивоима чистоће НАС 1638 Цласс 9 или ИСО 4406 20/18/15.
Редовно одржавање почиње праћењем вашег уља. Проверите да ли постоји промена боје, што указује на прегревање или оксидацију. Повремено тестирајте вискозитет јер уље које је преретко или прегусто утиче на перформансе вентила. Замените филтере по плану и размислите о инсталирању манометара да бисте рано открили проблеме.
Када овај Рекротх смерни контролни вентил делује, симптоми обично указују на специфичне узроке. Ако се вентил заглави, али ради када притиснете ручни прекидач, вероватно је контаминација. Изгореле завојнице на верзијама са наизменичном струјом често су резултат прекомерног протока који узрокује да се калем заглави док је под напоном, прегревајући калем. Спољно цурење обично долази од истрошених заптивки, док се унутрашње цурење показује као споро, сунђерасто кретање актуатора.
Чишћење вентила захтева пажњу. Уклоните га из система, пажљиво га раставите и очистите отвор и калем са ВД-40 или сличним растварачем. Продувајте пролазе компримованим ваздухом и проверите да ли су истрошени или оштећени. Замените заптивке користећи исправан комплет за вашу верзију вентила, уз напомену да су за апликације на високим температурама потребне ФКМ заптивке уместо стандардне НБР гуме.
Прави избор
Регулациони вентил 4ВЕ 10 Е је одличан када је важно држање оптерећења. Његов дизајн затвореног центра спречава померање, брза реакција подржава аутоматизацију, а стандардизована монтажа поједностављује инсталацију. Модуларна конструкција вам омогућава да изградите сложена управљачка кола у компактним просторима, а завојнице мокре арматуре нуде дуг радни век уз минимално одржавање.
Размотрите енергетски компромис. Тај блокирани средишњи положај одржава вашу пумпу напуњеном чак и када се ништа не помера, стварајући топлоту и трошећи енергију. Ако енергетска ефикасност надмашује задржавање положаја у вашој апликацији, погледајте калемове типа Ј који истоварују пумпу у неутралном положају. За апликације којима је потребно слободно кретање, конфигурације отвореног центра типа Х могу боље функционисати.
Пажљиво ускладите свој електрични систем са вентилом. ДЦ верзије подносе већи проток и брже реагују, што их чини подразумеваним избором за већину индустријских апликација. Наизменична струја добро функционише за спорије операције, али запамтите ограничење протока од 120 литара у минути да бисте спречили оштећење завојнице.
Рекротх 4ВЕ 10 Е је зарадио своје место у индустријској хидраулици кроз деценије доказане перформансе. Његова комбинација могућности високог притиска, брзог одзива и поузданог држања оптерећења чини га солидним избором за захтевне примене. Одржавајте своје уље чистим, изаберите праву конфигурацију калема за своје потребе, а овај смерни контролни вентил ће вам пружити године поуздане услуге. Без обзира да ли замењујете постојећи вентил или дизајнирате нови систем, разумевање шта чини 4ВЕ 10 Е тицк помаже вам да извучете максимум из ваше хидрауличке опреме.
