Када радите са хидрауличним системима у индустријским поставкама, смерни контролни вентил је у суштини регулатор саобраћаја за вашу снагу течности. Босцх Рекротх 4ВЕ 10 Ј смерни регулациони вентил је један од оних радних коња који тихо одржава рад производних линија у фабрикама широм света. Овај вентил постоји већ деценијама и постоји добар разлог зашто га инжењери стално наводе за своје пројекте.
Шта чини 4ВЕ 10 Ј усмерени контролни вентил другачијим

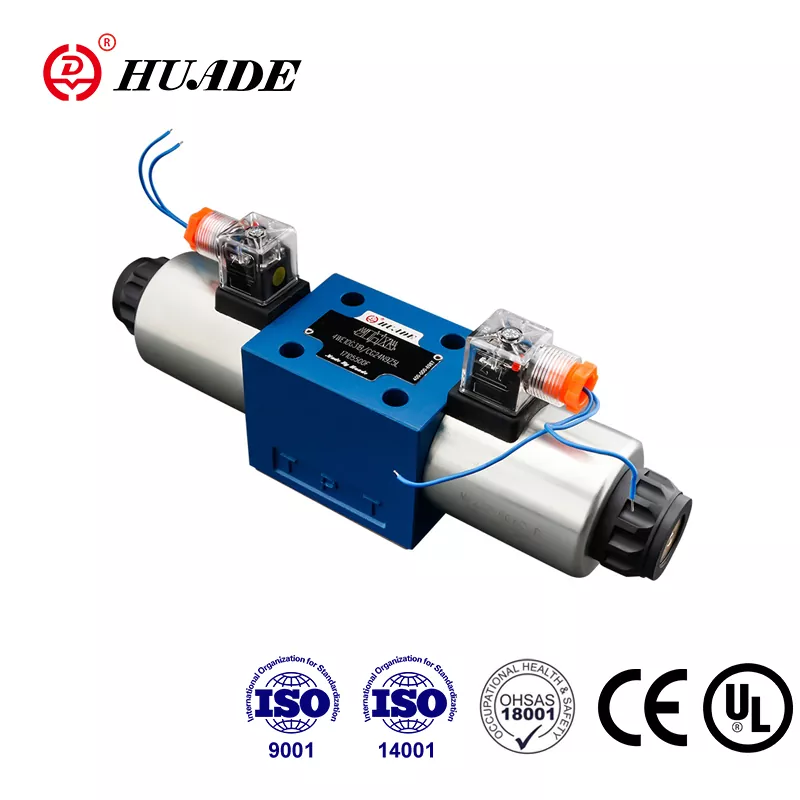

Рекротх 4ВЕ 10 Ј је оно што ми зовемо електромагнетним калемастим вентилом. Замислите то као електрично контролисан прекидач који усмерава хидраулично уље тамо где треба да иде. Део „4ВЕ“ нам говори да има четири главна порта и да је на електрични погон. „10“ означава да је величина НГ10, која одговара стандарду за монтажу ЦЕТОП 5. То "Ј" на крају је заправо прилично важно јер дефинише како се вентил понаша када седи у свом средишњем положају.
Оно што овај вентил издваја је његова способност да поднесе озбиљан притисак и проток. Говоримо о максималном радном притиску до 350 бара, што значи око 5.000 фунти по квадратном инчу. Верзије са једносмерним напоном могу да прогурају 160 литара у минути, док верзије са наизменичном струјом носе 120 литара у минути. Ти бројеви су важни када покушавате да померите тешке терете или управљате великим цилиндрима.
Како функционише центар Ј-обрасца
Конфигурација Ј калема је вероватно најизразитија карактеристика овог усмереног регулационог вентила. Када вентил седи у свом средишњем положају са искљученим оба соленоида, сви главни прикључци су блокирани. Отвор пумпе (П), оба радна прикључка (А и Б) и повратни отвор резервоара (Т) су потпуно изоловани један од другог.
Овај дизајн блокираног центра служи специфичној сврси. Када имате хидраулични цилиндар који држи тежак терет, не желите да се то оптерећење спусти док га не контролишете активно. 4ВЕ 10 Ј држи све закључано на месту. Пумпа никуда не шаље уље, а цилиндар не може да исцури назад у резервоар. Ово га чини посебно корисним у апликацијама као што су машине за бризгање, где вам је потребно прецизно држање положаја током различитих фаза циклуса калуповања.
Када укључите један од соленоида, калем се помера да повеже пумпу на један радни прикључак, док се други радни прикључак отвара за резервоар. Укључите други соленоид и везе се обрну. То је једноставна хидраулика, али блокирани центар вам даје ону статичку способност држања коју неки други обрасци калема не пружају.
Технички детаљи који су важни
4ВЕ 10 Ј прати стандард ИСО 4401-05-04-0-05 за свој интерфејс за монтажу. Ова стандардизација значи да га можете заменити другим НГ10 вентилима различитих произвођача ако је потребно, мада увек постоје детаљи које треба проверити. Монтажа користи четири М6 к 50 вијка затегнута на 15 Њутн метара. Биће вам потребна посебна монтажна плоча, коју Рекротх означава као нешто попут Г 66/01.
Соленоиди су оно што Рекротх назива дизајном "мокре игле". Електрични калем се налази у кућишту које је изложено хидрауличном уљу, што помаже при хлађењу и смањује буку у поређењу са сувим соленоидима. Ови калемови се могу уклонити и ротирати за 90 степени без растављања целог вентила, што је згодно када вам је мало простора или морате да промените оријентацију електричних прикључака. Уобичајене опције напона укључују 24 ВДЦ и 120 ВАЦ, иако су доступни и други напони.
Времена одговора су респектабилна за овај тип вентила за управљање смером. Када примените снагу, калем се помера за око 45 до 70 милисекунди. Када искључите напајање, опруга га враћа за 35 до 45 милисекунди. Ово нису брзине серво вентила, али су адекватне за већину апликација индустријских машина.
Где ћете наћи да овај вентил ради
4ВЕ 10 Ј се појављује у пуно различите индустријске опреме. Тешке алатне машине га користе за контролу радних столова и вретена. Хидрауличне пресе се ослањају на њега за прецизну контролу цилиндра. Машине за бризгање су вероватно једна од најчешћих примена, посебно у круговима за стезање калупа где треба да држите тоне силе стезања без икаквог померања.
У типичној поставци за бризгање, вентил за контролу смера управља отварањем и затварањем калупа. Током убризгавања, средишњи положај Ј-образца закључава хидраулично уље у стезном цилиндру, одржавајући константан притисак иако пумпа можда обавља други посао. Ово спречава бљесак (нежељено цурење пластике из калупа) и обезбеђује конзистентан квалитет делова. Када дође време за отварање калупа, један соленоид се активира и вентил се помера, усмеравајући уље да повуче механизам за стезање.
Вентил се такође појављује у мобилној опреми, грађевинским машинама и системима за руковање материјалом. Где год вам је потребна контрола смера са добрим држањем и разумним протоком, 4ВЕ 10 Ј вреди размотрити.
Разумевање Кодекса наруџбине
Рекротх користи систематски систем кодирања за своје регулационе вентиле и његово разумевање помаже вам да добијете управо оно што вам је потребно. Типичан комплетан број модела може изгледати као 4ВЕ 10 Ј3Кс/ЦГ24Н9К4, са Рекротх бројем дела Р900589988.
Разбијање тога: „4“ потврђује четири главна порта. „ВЕ“ значи да је то електрични погонски вентил. „10“ је оцена величине НГ10. "Ј" идентификује шаблон калема са блокираним центром. „3Кс“ или „5Кс“ означава серију, при чему је 5Кс тренутна производна серија. Слова и бројеви након косе црте наводе детаље као што су напон соленоида (Г24 значи 24 ВДЦ), материјал заптивке и разне опције.
Ако видите "В" у суфиксу, то указује на ФКМ заптивке уместо стандардних НБР печата. Требали бисте ФКМ ако користите фосфатне естарске течности или радите на вишим температурама. Стандардне НБР заптивке добро раде са минералним хидрауличним уљима у нормалним индустријским температурним опсегима.
Захтеви за течност и филтрирање
4ВЕ 10 Ј је дизајниран првенствено за хидраулична уља на минералној бази, иако може да поднесе фосфатне естре са правим заптивним материјалом. Опсег вискозитета је прилично широк, од око 2,8 до 380 квадратних милиметара у секунди, са номиналним радним вискозитетом око 37 на 55 степени Целзијуса. Радна температура треба да буде између минус 20 и плус 50 степени Целзијуса за амбијентално окружење.
Ево где почињу многе главобоље у вези са одржавањем: чистоћа течности. Зазори унутар усмереног регулационог вентила мере се у микронима. Говоримо о празнинама између три и тринаест микрона у критичним областима. Људска коса је око 70 микрона за поређење. Ако дозволите да контаминација уђе у ваше хидраулично уље, честице се могу заглавити у овим зазорима и узроковати да се калем залепи.
Рекротх препоручује филтрацију на 10 микрона или боље. То није предлог који треба да игноришете. Заглављени калем значи да се ваш вентил неће померити, или још горе, да се може померити и не вратити. Посебно са АЦ соленоидима, заглављени калем може довести до прегоревања завојнице јер је соленоид дизајниран за повремени рад, а не за непрекидно држање. Праћење нечега попут НАС 1638 стандарда чистоће класе 9 ће вам уштедети тугу на путу.
Уобичајени проблеми и решавање проблема
Већина проблема са 4ВЕ 10 Ј прати три области: контаминација, електрични квар или механичка оштећења. Добра вест је да Рекротх укључује ручно преклапање ових вентила, што вам даје дијагностички алат.
Ако се ваш вентил за контролу смера не помера када напајате соленоид, прво покушајте са ручним пребацивањем. Притисните иглу за преклапање и погледајте да ли се вентил механички помера. Ако се мења ручно, али не и електрично, гледате на електрични проблем. Проверите напон на конектору соленоида, проверите своје ожичење и тестирајте отпор завојнице. Ако се вентил не помера чак ни ручно, калем се заглавио, обично због контаминације.
Проблеми контаминације се најављују на различите начине. Понекад се вентил помера, али се не враћа у центар како треба. У другим случајевима може се померати споро или уопште не. Унутрашње цурење је још један симптом, где губите притисак или видите да се цилиндар помера чак и када је вентил наводно у закључаном средишњем положају. Ови проблеми обично значе да је контаминација погодила калем или тело вентила, стварајући путеве цурења.
Електрични проблеми су обично једноставни. Нема напона значи да проверите своје ожичење и контролни систем. Погрешан напон или поларитет (за ДЦ соленоиде) значи да вентил можда неће поуздано да се помера. Прегорели намотаји се појављују као отворени круг или веома низак отпор. Замена намотаја је довољно једноставна јер само излазе из тела вентила.
Механичка оштећења су ређа, али се могу десити. Поломљене повратне опруге ће спречити центрирање калема. Оштећене игле соленоида неће правилно гурнути калем. Они обично захтевају замену вентила или реконструкцију, а не једноставне поправке.
Разматрање инсталације

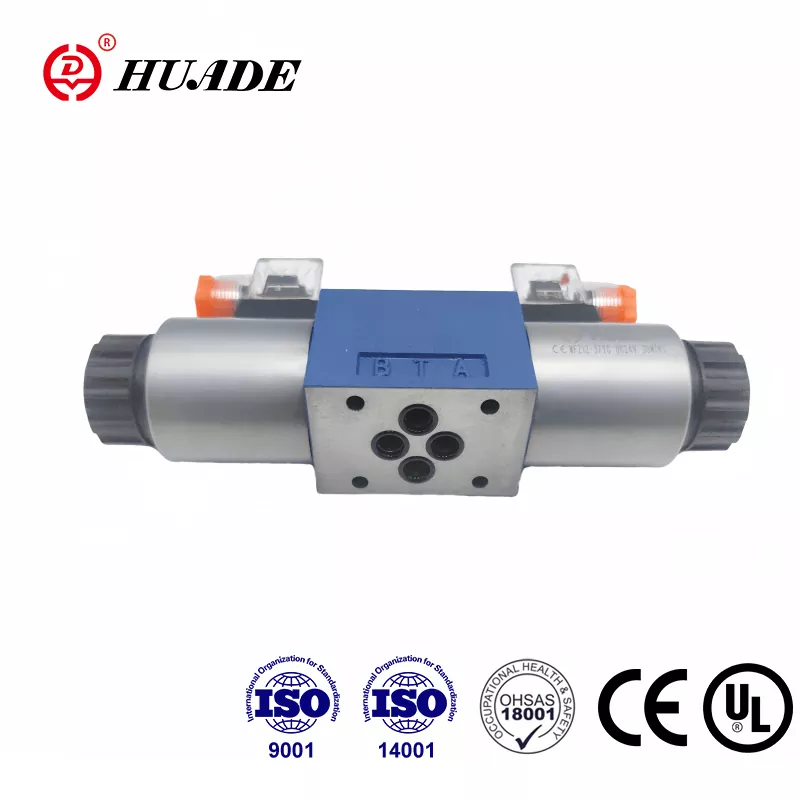

Правилно монтирање 4ВЕ 10 Ј почиње са чистом, равном површином за монтажу. Вентил се причвршћује за подплочу или разводник користећи она четири М6 вијка која смо раније споменули. Равност површине је важна јер О-прстенови који заптују сваки отвор морају да се равномерно стисну. Свако савијање или крхотине могу створити путеве цурења.
Затегните те монтажне завртње на 15 њутн метара, ни више, ни мање. Премало и могло би доћи до спољног цурења. Превише и ризикујете да изобличите тело вентила, што може довести до везивања калема. Користите момент кључ, а не нагађање.
Електричне везе такође захтевају пажњу. Проверите да ли се повезујете на исправне напонске терминале. Вентил обично има терминалну траку или конектор за сваки соленоид, плус прикључак за уземљење. Та веза са уземљењем је обавезна због безбедности и такође може да смањи електричну буку у вашем контролном систему.
Регулациони вентил треба да буде оријентисан тако да соленоиди буду усмерени нагоре када је то могуће. Ово помаже у спречавању акумулације влаге у електричним прикључцима. Ако морате да га монтирате другачије, размислите о додавању чизама или поклопаца да бисте заштитили електричне терминале.
Поређење алтернатива
4ВЕ 10 Ј није једини НГ10 управљачки вентил који је доступан. Паркер производи Д3В серију, која нуди сличне спецификације. Еатон Вицкерс има серију ДГ4В-5. ХИДАЦ производи НГ10 вентиле који могу заменити у многим применама. Па зашто бисте ипак могли да изаберете Рекротх?
Капацитет протока је један од фактора. 4ВЕ 10 Ј са 160 литара у минути у ДЦ верзијама надмашује неке конкуренте. Време одговора је конкурентно на 45 до 70 милисекунди за напајање. Дизајн соленоида са мокрим иглицама са уклоњивим, ротирајућим намотајима нуди практичне предности одржавања. Рекротх такође нуди шири избор узорака и опција калема у оквиру серије 4ВЕ 10, дајући вам већу флексибилност да одговара вашим тачним потребама.
Што се цене тиче, ови вентили су на истом нивоу. Можете платити од 950 до 1.050 америчких долара за уобичајену конфигурацију. Та цена одражава индустријски квалитет и инжењеринг који иде у одржавање малих размака и поуздане перформансе.
Права диференцијација се често своди на оно што већ користите у свом систему. Ако је ваша опрема већ направљена око Рекротх компоненти, придржавање 4ВЕ 10 Ј одржава доследност у инвентару делова и познавању техничара. Ако радите са Паркер или Еатон системима, њихови еквиваленти би се могли лакше интегрисати.
Извори и доступност
Проналажење 4ВЕ 10 Ј је генерално једноставно. Уобичајене конфигурације као што је Р900589988 (верзија од 24 ВДЦ) су обично на залихама код индустријских дистрибутера. Рекротх има званичну онлајн продавницу у којој можете директно да купите. Индустријске платформе за снабдевање као што је Алибаба нуде и оригиналне Рекротх вентиле и компатибилне алтернативе, мада морате да проверите шта заправо добијате.
Времена испоруке варирају у зависности од конфигурације. Артикли са залиха могу бити испоручени у року од неколико дана. Посебне поруџбине са необичним опцијама могу потрајати неколико недеља. Ако одржавате критичну опрему, држање резервног вентила при руци има смисла с обзиром на релативно ниске трошкове у поређењу са застојима.
Имајте на уму да су старије серије попут 3Кс прекинуте. Ако замењујете вентил серије 3Кс, можете надоградити на серију 5Кс, која је тренутна производна верзија. Интерфејс за монтажу и основни рад остају исти, иако могу постојати мање разлике у опцијама или спецификацијама перформанси.
Макинг Ит Ласт
Остваривање максималног животног века вашег вентила за управљање смером своди се на неколико кључних пракси. Прво и најважније: одржавајте чисту хидрауличну течност. Филтрација од 10 микрона о којој смо раније говорили није опциона ако желите поуздану услугу. Редовно мењајте филтере и пазите на пад притиска на елементу филтера.
Друго, проверите да ли Ј споол образац заиста одговара вашој апликацији. Ако користите пумпу фиксне запремине без вентила за пражњење, блокирани центар може да изазове проблеме. Пумпа ће се убити у блокиране прикључке, стварајући топлоту и трошећи енергију. Ј калем најбоље функционише са пумпама променљиве запремине или системима који имају одвојену могућност истовара.
Треће, користите ручно преклапање током дијагностике, а не као уобичајени оперативни метод. Те игле за преклапање су ту за решавање проблема и одржавање, а не за свакодневну употребу у производњи. Понављано ударање чекићем по преклопнику може временом оштетити механизам.
Четврто, обратите пажњу на радни притисак и проток вашег система. Само зато што 4ВЕ 10 Ј може да поднесе 350 бара и 160 литара у минути не значи да треба да га користите на тим границама непрекидно. Рад у средини оквира перформанси, а не у екстремним границама, продужиће радни век.
Коначно, када дође до квара, немојте само убацити нови соленоидни калем без да истражите зашто није успео. Намотаји обично не отказују сами. Они не успевају јер се калем заглавио и калем се прегрева, или због електричних проблема у вашем контролном систему. Отклоните основни узрок, а не само симптом.
Боттом Лине
Рекротх 4ВЕ 10 Ј смерни контролни вентил представља деценије еволуције индустријске хидраулике. Није фенси или високотехнолошки према данашњим стандардима, али поуздано ради свој посао када се правилно примењује и одржава. Ј узорак калема са блокираним средиштем даје вам позитивно држање оптерећења. Величина НГ10 подноси значајан проток и притисак. Дизајн соленоида са мокрим иглицама балансира перформансе са практичним приступом за одржавање.
Ако дизајнирате нови хидраулички систем коме је потребна контрола смера са могућношћу држања, или ако замењујете истрошени вентил у постојећој опреми, 4ВЕ 10 Ј заслужује разматрање. Само се уверите да сте навели праву серију (5Кс за тренутну производњу), тачан напон соленоида и одговарајући материјал заптивке за вашу течност. Обратите пажњу на филтрацију од првог дана и добићете године поуздане услуге од ових вентила.
Разумевање како функционише ваш регулациони вентил и шта му је потребно да остане здрав није компликовано. Потребно је само обратити пажњу на битне детаље: чисту течност, одговарајући напон, правилну примену и редовно одржавање. Исправите то и 4ВЕ 10 Ј ће одржавати вашу хидраулику да тече тамо где треба, када треба тамо.
