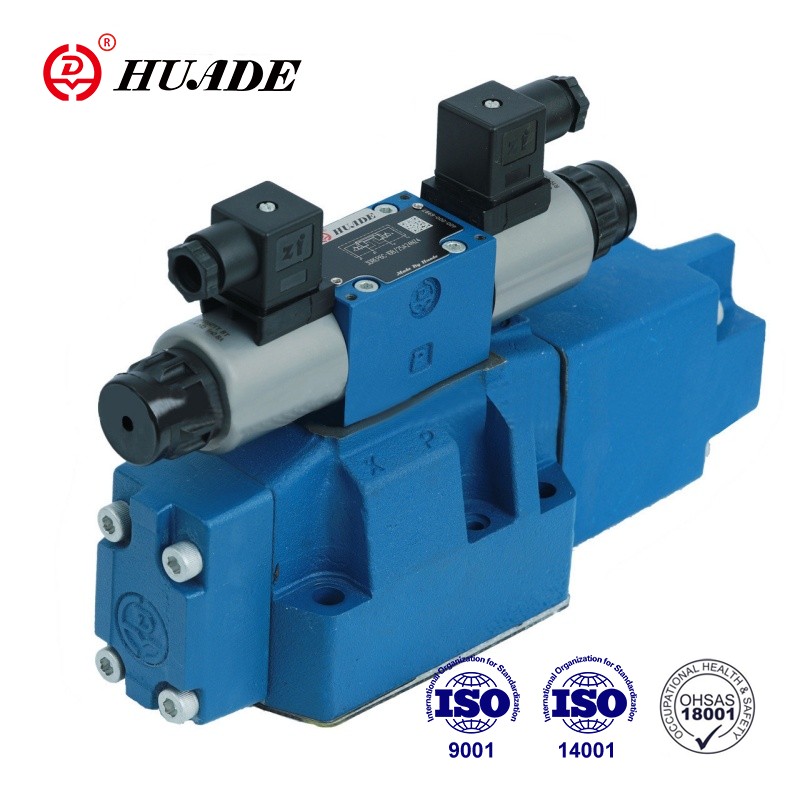

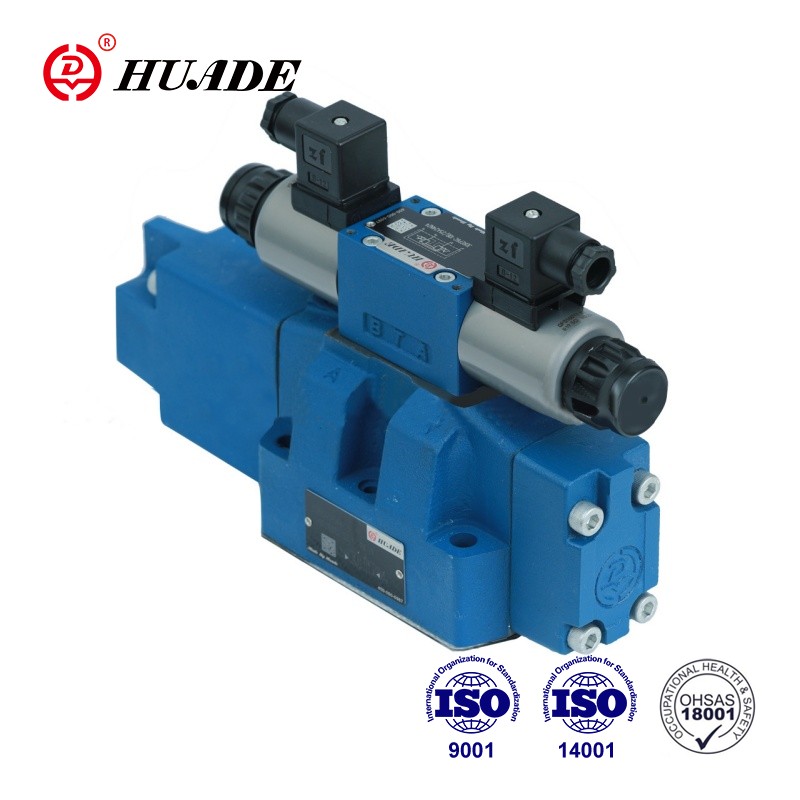

Вентили типа ХД-4ВРЗ су 4-смерни вентили који се активирају преко пропорционалних соленоида. Користе се за контролу правца и брзине протока. Хуаде Хидраулиц је увео високу технологију компаније Рекротх. Након година независног истраживања и развоја, пропорционални вентили које производи Хуаде имају одличне перформансе, које се могу упоредити са онима врхунских брендова.
| Хидраулични | |||||
| Номинална величина | 10 | 16 | 25 | 32 | |
| Радни притисак | екстерно снабдевање пилот уљем | 3~10 | |||
| -Пилотни вентил (МПа) | пилот уље снабдевање интерно | 10~31.5 | 10~35 | ||
| -Главни вентил (МПа) | 31.5 | 35 | |||
| Притисак повратног вода (МПа) | Прикључак Т (екстермал одвода пилотског уља) | 31.5 | 25 | 25 | 15 |
| Прикључак Т (интермал одвода пилотског уља) | 3 | ||||
| Лука И | 3 | ||||
| Запремина пилот уља (цм3) за кретање калема 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Проток пилот уља на портовима Кс и И (Л/мин) за степенасти облик улазног сигнала 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Проток кроз главни вентил (Л/мин) | 170 | 460 | 870 | 1600 | |
| Хистереза % | ≤6 | ||||
| Течност под притиском | Минерално уље 1 према ДИН 51 524 | ||||
| Опсег температуре флуида под притиском (℃) | -20~80 | ||||
| Опсег вискозитета (мм2/с) | 20~380 | ||||
| Инсталација | опционо, пожељно хоризонтално | ||||
| Тежина за верзију ВРЗ... (за ВРЗЕ" додатно 0,2 кг) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Елецтрицал | |||
| Тип вентила | СЕП | ВРЕЋЕ | |
| Тип напона | ДЦ | ||
| Макс. струја (А) | 1.5 | 2.5 | |
| Отпор соленоида (Ω) | Хладна вредност на 20℃ | 4.8 | 2 |
| Мак.топла вредност | 7.2 | 3 | |
| Заштита | ИП65 | ||
| Температура завојнице (℃) | до 150 | ||
| Дужност % | 100 | ||
| Контролна електроника | ХД-ВТ-ВСПА2-50-1Кс/. | интегрисана контролна електроника | |
Карактеристике:
▶Пилотно управљани пропорционални смерни вентил
▶За монтажу на подлогу
▶Контрола правца и брзине протока
▶Контролни калем са опругом
▶Електроника вентила и пропорционалне регулације из једног извора
апликација:
Функција ХД-4ВРЗ вентила је да контролише правац и брзину протока.
Вентил се у основи састоји од: пилот вентила ①, главног калема ④, главног вентила ⑥ и опруге за центрирање ③. Са соленоидом Б у искљученом стању, контролни калем ② се помера удесно. Довод пилотског уља до пилот вентила је унутрашњи преко прикључка П или екстерни преко прикључка Кс. Пилотно уље тече преко пилот вентила ① у комору под притиском и помера главни калем ④ пропорционално електричном улазном сигналу. Веза од П до А и од Б до Т је преко попречних пресека типа отвора са прогресивним карактеристикама протока.
Са соленоидом А у искљученом стању, главни калем се помера улево. Веза од П до Б и од А до Т. Искључивање соленоида, контролни калем и калем ④ се враћају у центар позиције.
Симбол пропорционалног смерног вентила 4ВРЗ-7Кс
Снабдевање пилот уљем
