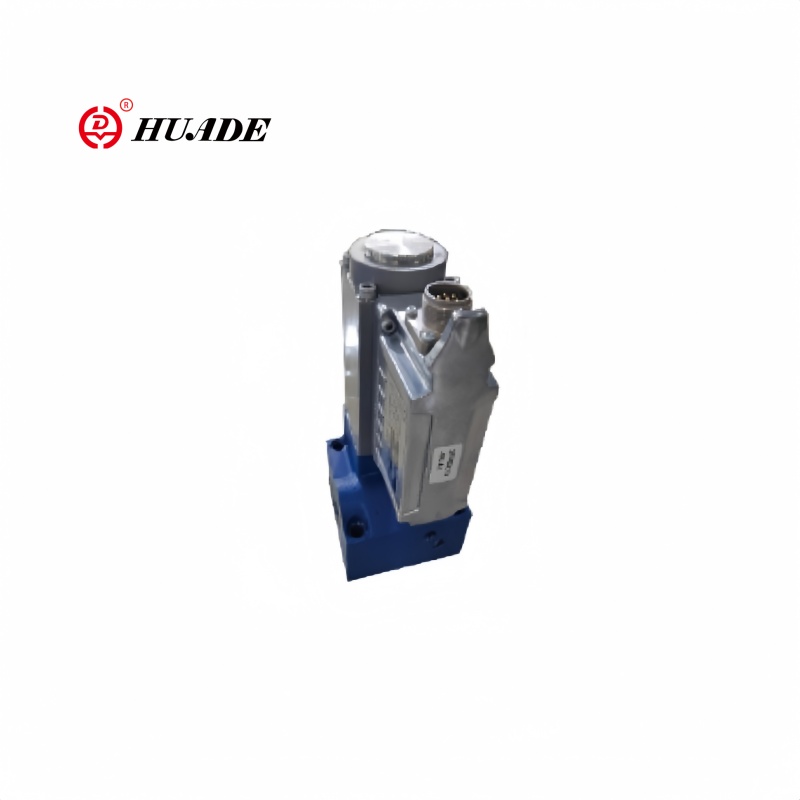

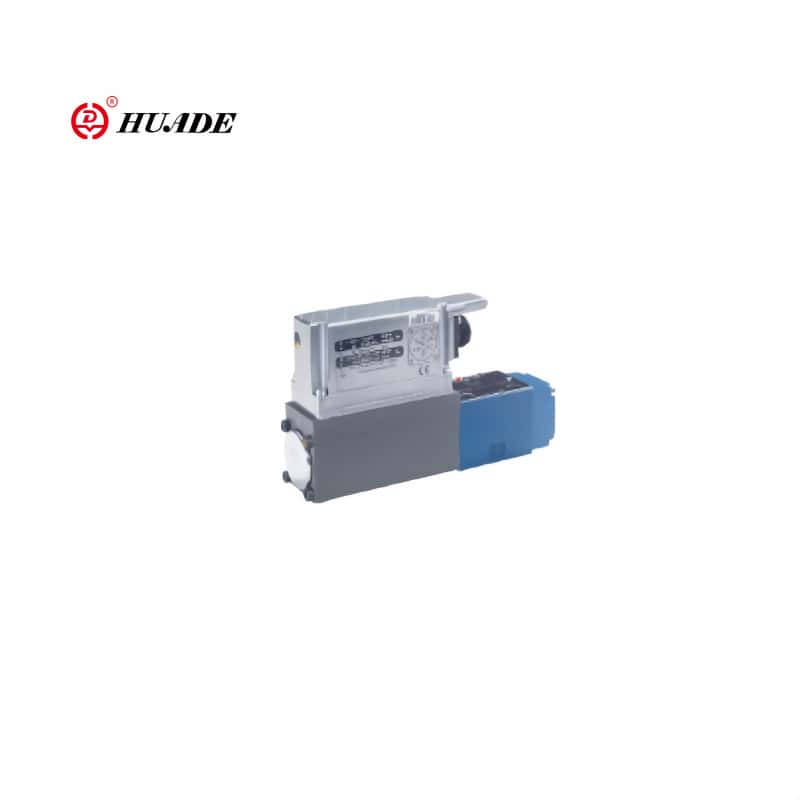

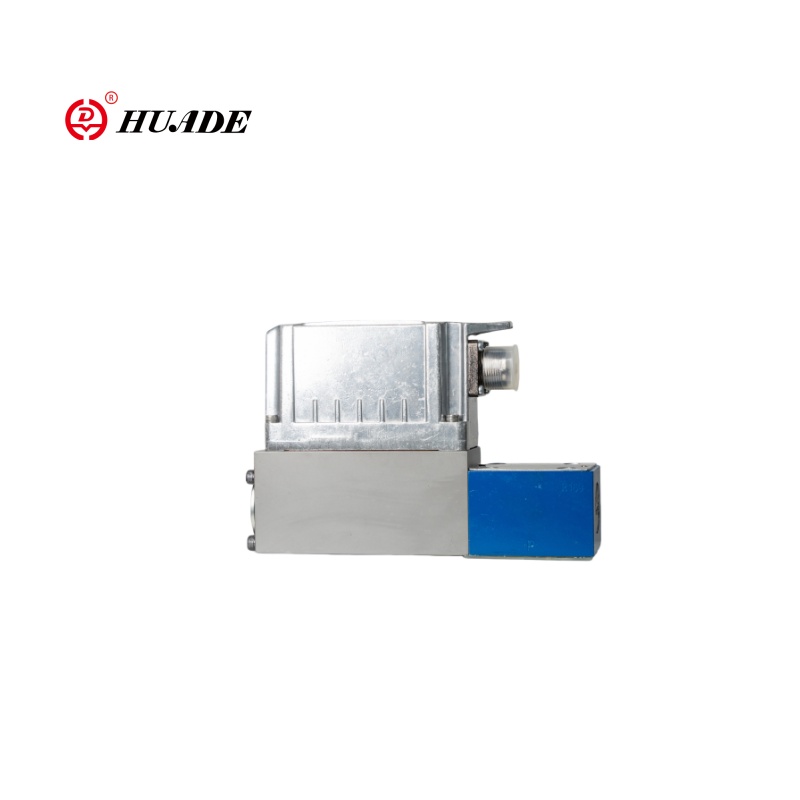

Пропорционални вентил за контролу протока 3ФРЕЕЗ-1Кс

Пропорционални проточни вентил 3ФРЕЕЗ-1Кс је компонента велике прецизне контроле течности која се обично користи у системима индустријске аутоматизације који захтевају прецизну регулацију протока или расподјелу односа протока. Вентил 3Фреез-1к је електронски контролисан пропорционални регулатор (0-10В / 4-20МА сигнални унос). Притисак обично може да досегне 315 бара, погодан за хидрауличне системе високог притиска. Пропорционални вентил за проток 3фреез-1к вентил може се интегрисати са ПЛЦ и ДЦС системима и подржава МОДБУС и друге комуникацијске протоколе. Пропорционални вентил 3ФРЕЕЗ-1Кс контролише проток кроз пропорцију електричних сигнала, реализује регулисање степенице актуатора, и побољшава тачност реакције система.

Параметар производа пропорционалног вентила за контролу протока 3ФРЕЕЗ-1Кс

Функција производа и примена пропорционалног вентила за контролу протока 3ФРЕЕЗ-1Кс

Карактеристике

▶ Директно контролисани вентили за контролу протока НГ6 и НГ10 са уграђеним електроником и индуктивном претварач положаја

▶ са контролом положаја, минимална хистереза ​​<1%, погледајте Технички подаци

▶ Тросмерна функција одређује се начином на који се додељују хидраулички портови (преостали проток пролази кроз ПОРТ П, 3. пут)

▶ Подесиво помоћу контролисаног солиноидног положаја, претварача положаја и електронике на плочи

▶ за причвршћивање подлоге, монтажну рупу Конфигурација НГ6 на ИСО4401-03-02-0-94, НГ10 до ИСО 4401-05-04-0-94

▶ подвлаче по каталогу, РЕ 45053 за НГ6, РЕ 45055 за НГ10 (наручите одвојено)

▶ Прикључак за додатак на ДИН 43563-АМ6, погледајте каталог лима РЕ 08008 (наручите одвојено)

▶ Подаци за Елецтроницс

• У складу са ЦЕ, ЕМЦ директивама

У 61000-6-2: 2002-08

И 61000-6-3: 2002-08

• Уб = 24ВВНОМ ДЦ

• Електрична веза 6п + ПЕ

• Поставка сигнала

-Стандард 0 ... + 10В (А1)

• Кривуља вентила калибрирана у фабрици

Примена:

Пропорционални проточни вентил 3фреез-1к се широко користи у хидрауличким системима, грађевинским машинама, машинама за бризгање, машине за ливење, хемијска / процесна контрола итд. Модел отпорна на експлозију може се користити и у опреми за аутоматизацију и природни гас.

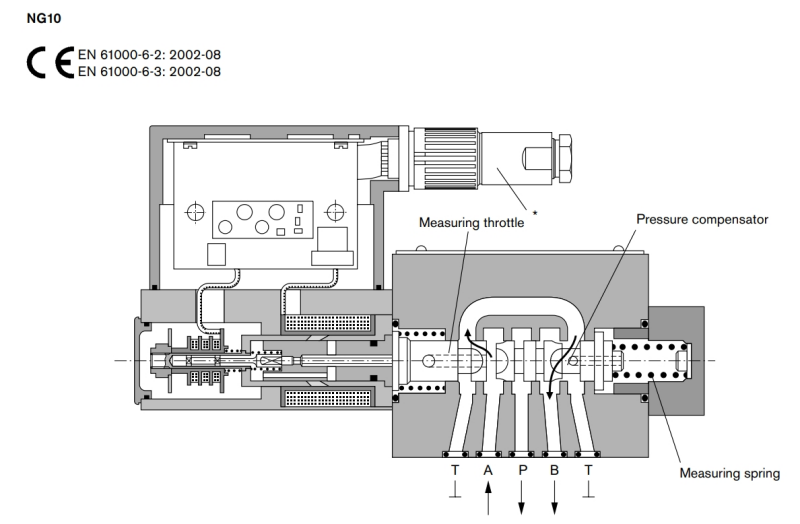

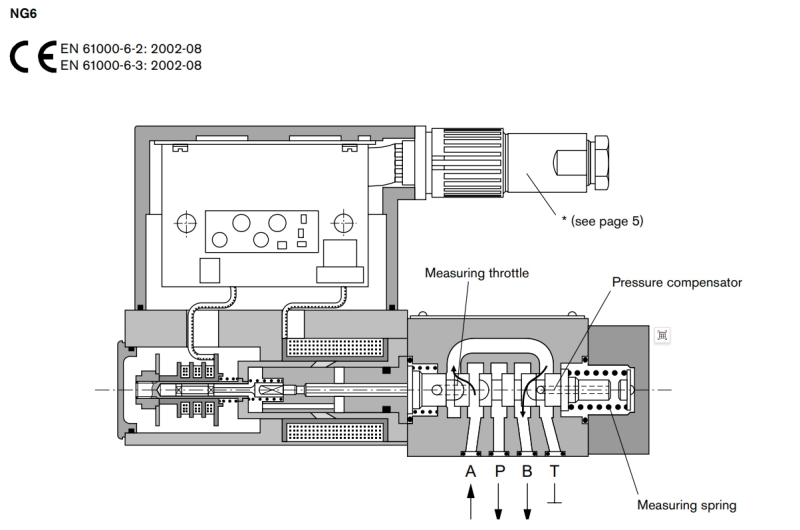

Функција и одељак пропорционалног вентила за контролу протока 3ФРЕЕЗ-1Кс

Општи

Тип 3Фреез Пропорционални вентили за контролу протока са контролом положаја и електронике на мрежи доступни су на номиналним величинама6 и 10. Они се активирају пропорционалним соленоидом са индуктивним претварачем положаја. Хистереза ​​је <1%.

Електроника на плочи калибрирана је у фабрици и омогућити брзо време реакције. Дизајн тела вентила је такав да заостални проток пролази кроз луку П.

Основни принцип

Да бисте подесили брзину протока уља из Б, постављена је задана тачка покренута електроником окидача. На основу ове задате вредности, електроника контролише соленоидну завојницу као функцију сигнала са претварача положаја. Контрола положаја осигурава врло ниску хистерезију. Отварање вентила одређује се ивицама за мерење на калему, а интегрисани компензатор притиска упоређује пад притиска помоћу 8-бар мерног опруге. Компензатор притиска са мерним опружом регулише притисак пре ивице за гас према поједностављеној формули: "Притисак оптерећења плус сила мерења опруге". На овај начин се пад притиска преко ивице за дозирање одржава на константном нивоу.
