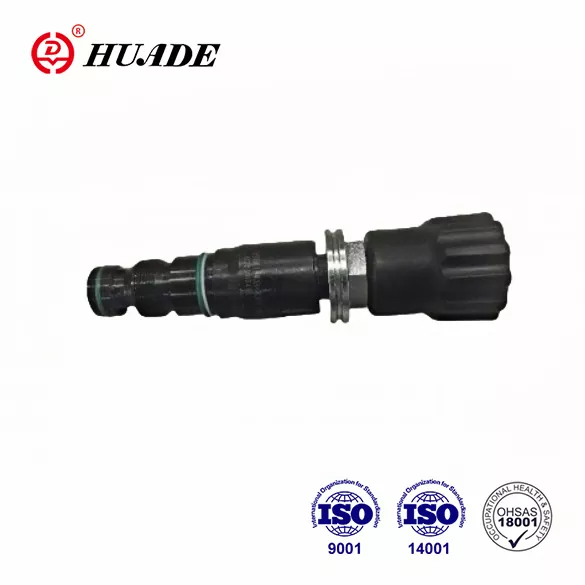

Преливни вентили ДБ.К

Кроз увођење Рекротх-ове напредне технологије, Хуаде Хидраулиц је направио значајан напредак у дизајну, производњи хидрауличних компоненти и интегрисане опреме. Хуаде® вентили за смањење притиска ДБ.К су издржљивији у поређењу са другим сличним производима. Они могу заменити производе које нуди Рекротх у истој серији. У циљу обезбеђивања приступачних производа, фабрика посвећује више пажње практичности док уводи више од 750 напредне производне опреме из целог света како би се обезбедио квалитет. Фабрика је прошла ИСО9001, ИСО14001 и ОХ САС18001. Хуаде® хидраулични вентили под притиском су освојили широко признање на тржишту. Због поузданог квалитета и стабилних перформанси, они се широко користе у различитим индустријским окружењима као што су грађевинске машине и поморски хидраулички систем.

Параметар производа вентила за смањење притиска ДБ.К

Карактеристике производа и примена вентила за смањење притиска ДБ.К

Карактеристике:

▶ Картриџ вентил

▶ 4 опсега притиска

▶ 4 елемента за подешавање

. Окретно дугме

. Рукав са шестоуглом и заштитним поклопцем

. Окретно дугме које се може закључати са скалом

. Окретно дугме са скалом

апликација:

Вентили за смањење притиска типа ДБ..К.. су вентили за смањење притиска са пилот погоном за уградњу у кертриџ. Користе се за ограничавање притиска у хидрауличном систему.

Функција, пресеци и симболи вентила за смањење притиска ДБ.К

Подешавање притиска система се врши преко елемента за подешавање (4). У мировању, вентили су затворени. Притисак у прикључку А делује на калем (1). Истовремено, притисак се преноси кроз отвор (2) на опругу оптерећену страну калема (1) и кроз отвор (3) до пилот-главе (6). Ако притисак

у порту Подигне се изнад вредности постављене на опругу (5), отвара се пилотска цев (6). Течност сада може да тече са стране опруге калема (1), отвора (3) и канала (8) у прикључак И. Резултујући пад притиска помера калем (1) што доводи до отварања везе од А до Б, док притисак подешен на опругу (5) се одржава.

Поврат пилотског уља из две опружне коморе се узима споља преко прикључка И.

структура ДБ 10 К2-40Б

Симбол

Напомена

1. Течност мора бити филтрирана. Минимална финоћа филтера је 20 ㎛.

2. Резервоар мора бити заптивен и филтер за ваздух мора бити инсталиран на улазу за ваздух.

3.Производи без подплоче када напуштају фабрику, ако су потребни, посебно наручите.

4. Вијци за причвршћивање вентила морају бити високог интензитета (класа 10.9). Изаберите и користите их у складу са параметром наведеним у књизи примера.

5. Потребна је храпавост површине повезане са вентилом храпавост површине 0,8.

6. Завршна обрада спојног комада је потребна на 0,01/100 мм.
