Шта је пропорционални смерни вентил?

2025-08-21 0 Оставите ми поруку

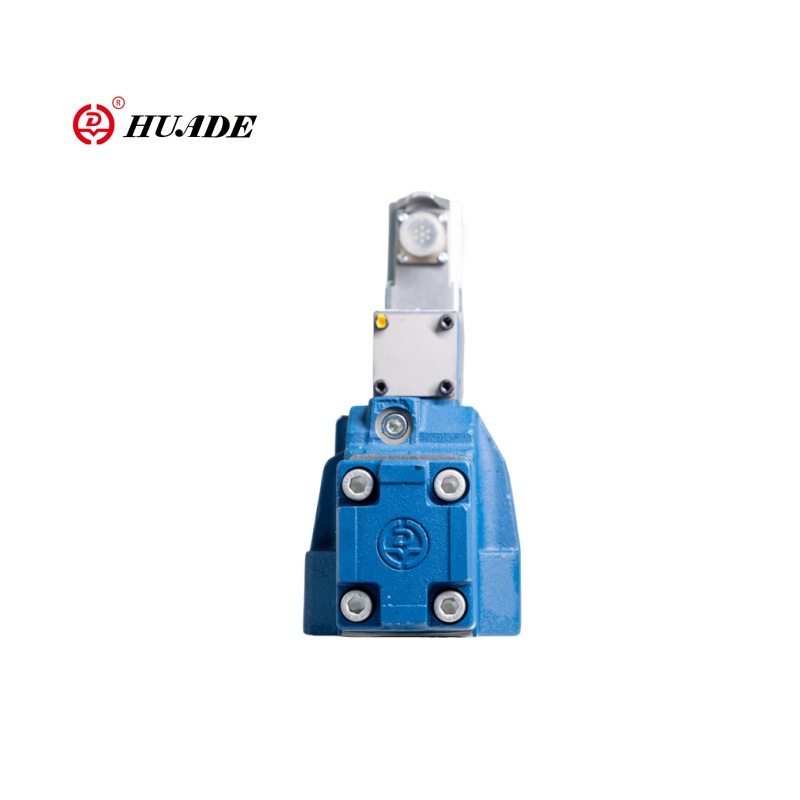

Proportional Directional Valves

У свету хидрауличних и пнеуматских система, прецизна контрола је најважнија. Било да користите тешке машине, опрему за индустријску аутоматизацију или софистициране производне системе, способност прецизне контроле протока и правца течности може да направи разлику између неометаног рада и скупе неефикасности. Ту сијају пропорционални смерни вентили као једна од најважнијих компоненти у савременим системима за напајање флуида.

Разумевање основа

Пропорционални смерни вентил је напредни типпропорционални вентилкоји комбинује функције контроле протока и контроле смера у једној, софистицираној компоненти. За разлику од традиционалних вентила за укључивање/искључивање који раде у једноставним бинарним стањима, пропорционални усмерени вентили обезбеђују бесконачно променљиву контролу и над смером и брзином протока хидрауличке или пнеуматске течности.

Кључна карактеристика ових вентила је њихова способност да пруже пропорционални одговор. То значи да је отварање вентила, а самим тим и брзина протока, директно пропорционална улазном сигналу који прима. Када повећате контролни сигнал за 50%, отварање вентила се повећава за 50%, што резултира одговарајућом променом протока.

Како раде пропорционални смерни вентили

Рад пропорционалног смерног вентила ослања се на софистициране електро-хидрауличне или електро-пнеуматске механизме управљања. У својој сржи, вентил садржи калем или цев који се креће унутар пажљиво обрађеног кућишта да контролише путеве протока течности.

Контролни систем се обично састоји од електронског контролера који прима улазне сигнале од сензора, џојстика или рачунарских система. Овај контролер затим шаље прецизне електричне сигнале серво вентилима или пропорционалним соленоидима који позиционирају главни калем вентила. Напредни модели укључују системе повратних информација са сензорима положаја који континуирано прате положај калема и врше подешавања у реалном времену како би осигурали прецизну контролу.

Тело вентила садржи више прикључака који се повезују са различитим деловима хидрауличког кола. Прецизним позиционирањем калема, вентил може да усмерава проток течности између ових портова док истовремено контролише брзину протока. Ова двострука функционалност елиминише потребу за одвојеним вентилима за контролу смера и протока, поједностављујући дизајн система и побољшавајући време одзива.
]Учитекако раде пропорционални вентилидетаљно]

Кључне предности и предности

Могућност прецизне контроле

Ови вентили могу постићи изузетно фину резолуцију управљања, често бољу од 0,1% пуне скале, омогућавајући несметан и прецизан рад хидрауличних актуатора и мотора.

Енергетска ефикасност

Обезбеђујући само тачну количину потребног протока, ови вентили минимизирају губитак енергије, смањују стварање топлоте и продужавају животни век компоненти.

Побољшан системски одговор

Директна електронска контрола елиминише кашњења и непрецизност, што резултира бржим временом одзива и бољим динамичким перформансама.

Побољшана поузданост

Са мање покретних делова и без механичких веза које би се хабале, обично захтевају мање често одржавање и пружају дужи радни век.

Уобичајене апликације

Мобилна хидраулика:Неопходан у багерима, дизалицама и пољопривредним машинама за прецизну мултифункционалну контролу
Индустријска аутоматизација:Користи се у апликацијама за штампу, машинама за бризгање и опреми за монтажу
Ваздухопловство и одбрана:Контролишите летне површине, системе стајних трапа и критичне актуаторе
Руковање материјалом:Контроле транспортера и аутоматизована опрема за складиштење за прецизно позиционирање

[Види вишепримене хидрауличних пропорционалних вентила]

Разматрање избора

Избор правог пропорционалног усмереног вентила захтева пажљиво разматрање неколико фактора. Капацитет протока је од суштинског значаја – вентил мора бити димензионисан тако да испуњава захтеве максималног протока апликације уз одржавање добре резолуције контроле при нижим брзинама протока.

Оцене притиска морају да одговарају или премашују системске захтеве са одговарајућим безбедносним маргинама. Карактеристике пада притиска вентила треба проценити да би се обезбедио адекватан проток при потребним притисцима система.

Компатибилност контролног сигнала је кључна. Улазни захтеви вентила морају одговарати доступним контролним сигналима, било да су аналогни напонски, струјни или дигитални комуникациони протоколи. Неки модерни вентили нуде вишеструке улазне опције и програмабилне криве одзива за максималну флексибилност.

Морају се узети у обзир фактори околине као што су опсег радне температуре, нивои контаминације и изложеност вибрацијама. Индустријски вентили обично нуде боље перформансе у тешким окружењима у поређењу са стандардним мобилним хидрауличним вентилима.

Пропорционални усмерени вентили представљају значајан напредак у технологији контроле снаге флуида. Њихова способност да обезбеде прецизну, бесконачно променљиву контролу над смером и брзином протока чини их незаменљивим у модерним хидрауличким и пнеуматским системима. Иако захтевају веће почетне инвестиције у поређењу са једноставним вентилима за укључивање/искључивање, предности у погледу прецизности, ефикасности и перформанси система често оправдавају трошкове.

Како аутоматизација наставља да напредује, а захтеви за прецизношћу постају строжи, пропорционални смерни вентили ће играти све важнију улогу у системима за напајање флуида. Разумевање њихових могућности и правилне примене је од суштинског значаја за инжењере и техничаре који раде са савременом хидрауличном и пнеуматском опремом.

Без обзира да ли дизајнирате нови систем или надограђујете постојећи, пропорционални усмерени вентили нуде прецизност и флексибилност потребну за испуњавање данашњих захтевних захтева за перформансама док истовремено пружају основу за будући напредак аутоматизације.
