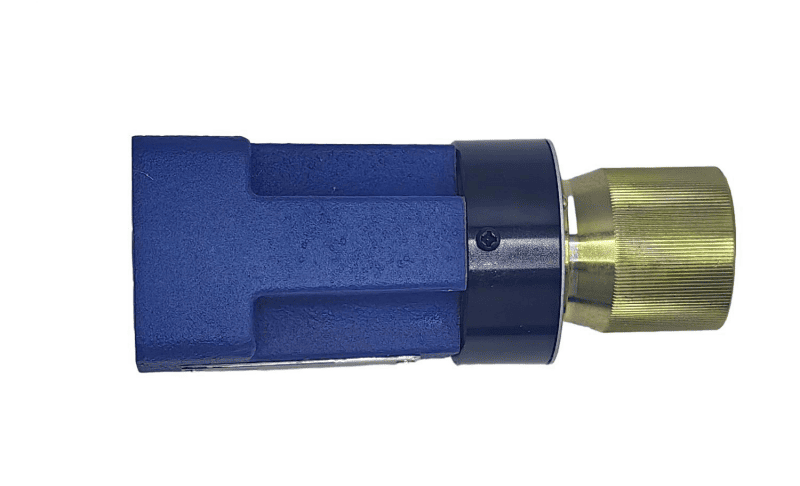

Шта је вентил за контролу протока?
Вентил за контролу протока је уређај који контролише колико течности (течности или гаса) пролази кроз цев или систем. Замислите то као славину у вашој кухињи - можете је окренути да пустите више или мање воде да тече. Али вентили за контролу протока су много прецизнији и користе се у индустријским системима, машинама и опреми.
Према Међународном друштву за аутоматизацију (ИСА), вентили за контролу протока су основне компоненте у контроли индустријског процеса, служе као коначни контролни елементи који регулишу проток флуида како би се одржале жељене перформансе система.[1]
Зашто су вентили за контролу протока важни
Ови вентили су кључни јер:
- Упалите систем и гледајте то очитавање мерача протока
- Спречите оштећење система услед превеликог притиска
- Уштедите енергију оптимизацијом протока
- Обезбедите несметан рад машине
- Помозите у одржавању доследног учинка
Када вентил за контролу протока није правилно подешен, можда ћете приметити:
- Разумевање кавитације у контролним вентилима
- Нагли или груби покрети у хидрауличним системима
- Потрошена енергија и већи трошкови
- Превремено хабање компоненти система
Врсте вентила за контролу протока

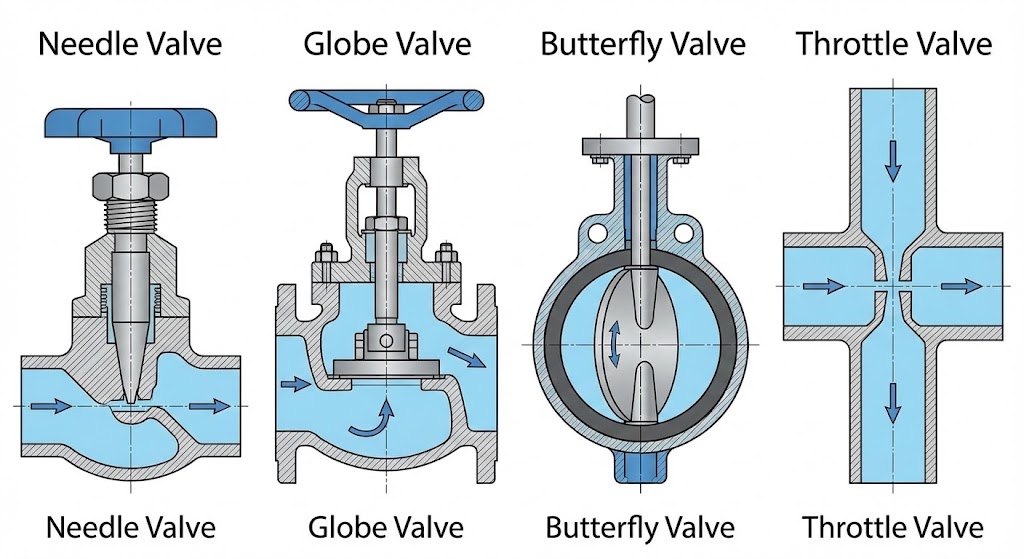

Пре него што уђемо у прилагођавања, погледајмо главне типове на које ћете наићи:
Игличасти вентили
Они користе зашиљену иглу за контролу протока кроз мали отвор. Одлични су за прецизну контролу, али стварају већи пад притиска.
Најбоље за: Фино подешавање протока у малим системима, мешавинама горива или деликатним апликацијама.
Глобе Валвес
Они имају диск који се помера горе-доле да контролише ток. Одлични су за пригушивање (постепену контролу протока), али могу бити гломазни.
Најбоље за: Системе за воду, апликације за пару и ситуације у којима вам је потребна добра могућност затварања.
Лептир вентили
Они користе ротирајући диск за контролу протока. Они брзо раде, али мање прецизни за фина подешавања.
Најбоље за: велике системе цеви, апликације за брзо затварање и системе где је простор ограничен.
Пригушни вентили
Једноставни вентили који ограничавају проток кроз подесиви отвор. Уобичајено у пнеуматским (ваздушним) системима.
Најбоље за: Основна контрола протока у ваздушним системима и једноставним хидрауличним круговима.
Вентили са компензацијом притиска у односу на вентиле без компензације
Ово је важна разлика која утиче на то како ћете подесити вентил:
- Како раде:Проток се мења када се системски притисак промени
- Предности:Једноставно, поуздано и исплативо
- Против:Проток варира са флуктуацијама притиска
- Најбоље за:Системи са стабилним притиском
- Како раде:Одржавајте константан проток чак и када се притисак промени
- Предности:Доследан учинак без обзира на варијације притиска
- Против:Сложеније и скупље
- Најбоље за:Системи са различитим оптерећењима или притисцима
Истраживање објављено у часописуМашинепоказује да вентили за контролу протока компензовани притиском користе унутрашње компензаторске механизме за аутоматско подешавање за варијације притиска, чиме се одржавају конзистентне брзине протока у условима динамичког оптерећења.[2]
Индустријски стандарди и усклађеност
Приликом подешавања вентила за контролу протока, неопходно је пратити утврђене индустријске стандарде. Примарне организације за стандарде које регулишу дизајн и тестирање вентила укључују:[3][4]
-
АНСИ/ИСА стандарди:Међународно друштво за аутоматизацију објављује ИСА-75 серију стандарда, који пружају свеобухватне смернице за дизајн, тестирање и перформансе регулационог вентила. Кључни стандарди укључују:
- АНСИ/ИСА-75.01.01 (једначине за одређивање величине капацитета протока)
- АНСИ/ИСА-75.05.01 (терминологија контролног вентила)
- АНСИ/ИСА-75.11.01 (Инхерентне карактеристике протока и могућност опсега)
-
ИСО стандарди:Међународна организација за стандардизацију обезбеђује глобално признате стандарде као што су:
- ИСО 5208 (тестирање притиска индустријских вентила)
- ИСО 6263 (Површине за уградњу компензованих вентила за контролу протока)
- ИСО 6403 (Вентили који контролишу проток и методе испитивања притиска)
- АПИ стандарди:Амерички институт за нафту успоставља стандарде посебно релевантне за примену нафте и гаса, укључујући АПИ 598 за инспекцију вентила и процедуре тестирања.
Ови стандарди осигуравају сигурност, поузданост и интероперабилност међу различитим произвођачима вентила и апликацијама.
Алати који ће вам требати
Пре него што започнете било какво подешавање вентила, сакупите ове основне алате:
| Алат | сврха |
|---|---|
| Мерач протока | Мери стварну брзину протока течности |
| Манометар | Прати притисак у систему |
| Подесиви кључ | Врши подешавања вентила |
| Навртке или копче | Осигурава ваша подешавања |
| Сигурносна опрема | Штити вас током рада |
⚠ Безбедност на првом месту: Важне мере предострожности
Никада не прескачите сигурносне кораке! Рад са системима под притиском може бити опасан. Ево шта морате да урадите:
Пре него што почнете:
- Искључите систем и отпустите сав притисак
- Сачекајте да се систем охлади ако је био врућ
- Носите заштитне наочаре и рукавице
- Нека вам колега буде у близини у случају нужде
- Прочитајте системски приручник за одређена безбедносна упутства
Процедуре закључавања/означавања:
- Закључајте и означите изворе енергије да бисте спречили случајно покретање
- Проверите да ли је сав притисак отпуштен
- Обавестите остале раднике о радовима на одржавању
Водич корак по корак за подешавање вентила за контролу протока
Корак 1: Припремите се за прилагођавање
- Искључите систем безбедно пратећи исправне процедуре
- Идентификујте свој циљни проток из спецификација система
- Проверите тренутни положај вентила и забележите сва постојећа подешавања
- Инсталирајте мерач протока и манометар ако већ нису присутни
Корак 2: Основни процес прилагођавања
Почните са малим прилагођавањима - никада не правите велике промене одједном.
- Полако окрените завртањ за подешавање или дугме:
- У смеру казаљке на сату (затезање)= Мањи проток
- У смеру супротном од казаљке на сату (олабављење)= Више протока
- Направите само 1/8 до 1/4 окрета одједном
- Тестирајте систем након сваког малог подешавања
Корак 3: Монитор и фино подешавање
- Упалите систем и гледајте то очитавање мерача протока
- Упоредите оно што видите са оним што желите - да ли погађате своју мету?
- Направите ситна подешавања по потреби - стрпљење је кључно овде
- Пазите на те манометаре да бисте остали у сигурним границама
- Дајте систему минут да се смири након сваког подешавања - немојте журити!
Недавна истраживања дигиталне хидрауличке контроле протока показују да је правилно време подешавања критично – системи захтевају периоде стабилизације између подешавања да би се постигла прецизна мерења протока.[5]
Корак 4: Закључајте своја подешавања и документујте све
Када постигнете савршен ток, време је да обезбедите то подешавање.
- Користите сигурносне матице или копче да спречите померање подешавања
- Тестирајте све под нормалним радним условима - не само у празном ходу
- Запишите своја подешавања - верујте ми, касније ћете се захвалити
Шта снимити:
- Почетни положај вентила (окреће се из затвореног)
- Коначна брзина протока постигнута
- Притисак система током рада
- Датум прилагођавања
- Било каква необична запажања
Подешавање специфичних типова вентила
Подешавање игличастог вентила
Игличасти вентили захтевају додатну пажњу јер су веома осетљиви:
- Затворите вентил у потпуности окретањем у смеру казаљке на сату док не буде чврсто (немојте претерано затегнути!)
- Отварајте полако окретањем у смеру супротном од казаљке на сату
- Направите врло мала подешавања - 1/8 обртаја или мање
- Пажљиво пратите мерач протока јер се промене дешавају брзо
За савет:Ако подешавате игличасти вентил мешавине горива, почните да смањујете количину горива (мање горива) и постепено додајте све док не постигнете несметан рад. Ово спречава поплаве и потенцијалну штету.
Важна напомена: Након почетног подешавања, можда ћете морати поново да фино подесите када систем неко време буде радио под пуним оптерећењем. Немојте се изненадити ако се ствари мало помере током првих неколико сати рада.
Пригушивање глобусног вентила
Глобусни вентили су прихватљивији за подешавања:
- Затворите вентил до краја
- Отворите један пуни окрет као почетну тачку
- Постепено прилагођавајте док не постигнете жељени проток
Ови вентили подносе већа подешавања боље од игличастих вентила.

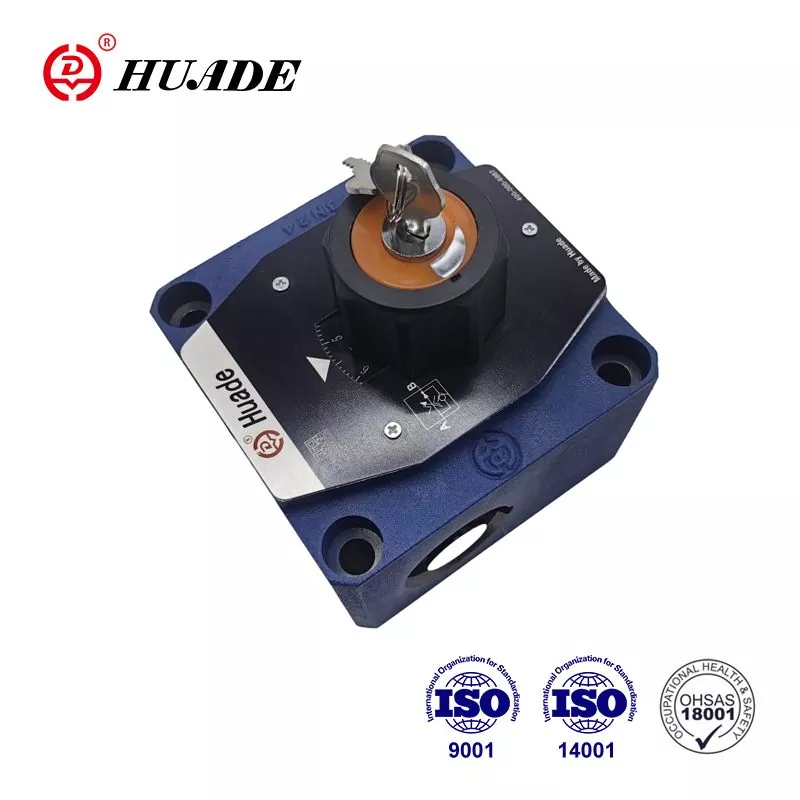

Подешавање вентила са компензацијом притиска
Ове вентиле је лакше подесити јер одржавају конзистентан проток:
- Откључајте механизам за подешавање ако има браву
- Окрените дугме за подешавање.
Користите више вентила у серијским или вишестепеним дизајном трима да бисте постепено расподелили пад притиска - Унутрашњи компензатор аутоматски управља варијацијама притиска
- Закључајте поставку када сте задовољни протоком
Као што је напоменуто у истраживању хидрауличког система, вентили са компензацијом притиска користе калемове компензатора који одржавају константан проток аутоматским прилагођавањем промена притиска, са пригушним механизмима који спречавају лов између пумпе и вентила.[6]
Некомпензовано подешавање вентила
Ово захтева више пажње на системски притисак:
- Пратите и проток и притисак током подешавања
- Користите табеле произвођача да бисте повезали подешавања са брзинама протока
- Имајте на уму да ће промене притиска утицати на ваш проток
- Можда ће бити потребно поновно подешавање ако притисак система варира током рада
Врши подешавања вентила
Могући узроци: Прљавштина, корозија или недостатак подмазивања
Решење: Очистите и подмажите механизам за подешавање
Могући узроци: Лабав завртањ за подешавање, истрошене компоненте, промене притиска у систему
Решење: Двапут проверите да ли су све матице затегнуте, замените истрошене делове ако је потребно, размислите о надоградњи на вентиле са компензацијом притиска за нестабилне системе
Могући узроци: Кавитација, турбулентно струјање, премали вентил
Решење: Проверите да ли је вентил одговарајуће величине за вашу примену, смањите пад притиска или инсталирајте облогу против кавитације
Могући узроци: Истрошене заптивке, оштећено тело вентила
Решење: Замените заптивке или цео вентил ако је тело оштећено
Могући узроци: Зачепљени пролази, истрошени унутрашњи делови
Решење: Очистите вентил изнутра, замените истрошене компоненте
Разумевање кавитације у контролним вентилима

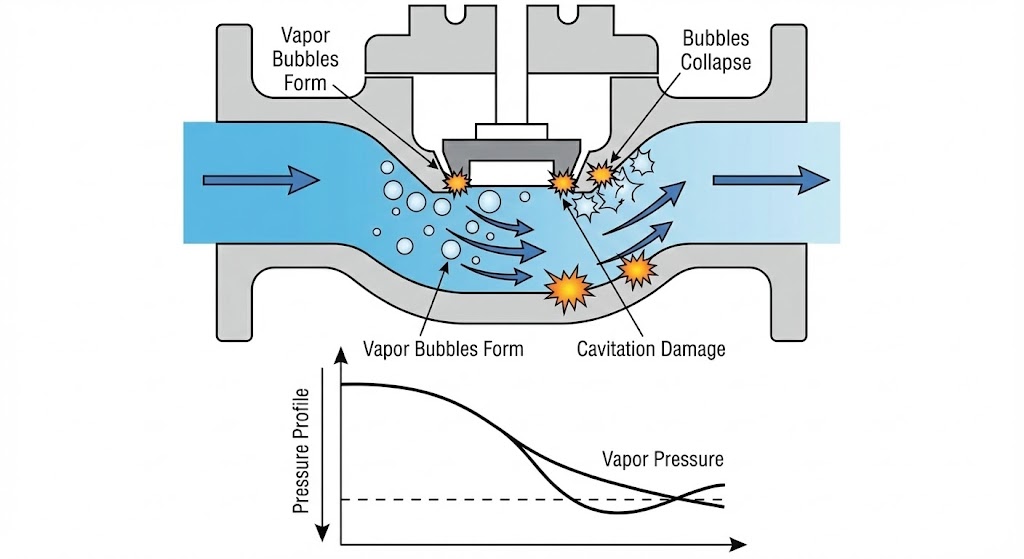

Кавитација је једна од најразорнијих појава која утиче на регулационе вентиле. Настаје када локални притисак у вентилу падне испод притиска паре течности, узрокујући стварање мехурића паре. Када се ови мехурићи накнадно сруше у областима високог притиска, стварају ударне таласе који могу изазвати озбиљна оштећења унутрашњих делова вентила.[7]
Према истраживању које је спровео Емерсон, кавитацију карактеришу четири примарна негативна ефекта: високи нивои буке (често преко 110 дБ), прекомерне вибрације, материјална штета услед питинга и погоршање ефикасности контроле протока.[8]Оштећење се обично појављује као храпава површина налик пепелу на компонентама вентила.
Стратегије превенције
Спречавање кавитације је критично за дуговечност вентила. Стручњаци из индустрије препоручују неколико приступа:[9][10]
- Правилна величина вентила:Уверите се да је вентил одговарајуће величине за примену како бисте избегли превелике падове притиска
- Стање пада притиска:Користите више вентила у серијским или вишестепеним дизајном трима да бисте постепено расподелили пад притиска
- Трим против кавитације:Инсталирајте специјализовани трим са више путања протока који повећавају коефицијент кавитације (Ксфз)
- Дизајн система:Поставите вентиле на ниже надморске висине или у хладније области да бисте повећали притисак низводно
- Избор материјала:Користите ојачане материјале за компоненте вентила изложене кавитацији
Стандард Међународне електротехничке комисије ИЕЦ 60534-8-4 пружа детаљне методе за предвиђање кавитације и стварања буке у контролним вентилима.[11]
Фактори који утичу на перформансе вентила
Разумевање ових фактора ће вам помоћи да направите боља прилагођавања:
-
Особине течности:Густи флуиди (високог вискозитета) теку спорије од танких течности; промене температуре утичу на дебљину течности; корозивне течности могу захтевати посебне материјале вентила.
Истраживања показују да параметри вентила као што су пречник језгра, крутост опруге и пречник отвора за пригушивање значајно утичу на динамичке перформансе протока.[12] - Дизајн система:Величина и распоред цеви утичу на пад притиска; одговарајућа величина вентила је кључна за добру контролу; подршка и поравнање спречавају механички стрес.
- Услови рада:Флуктуације притиска више утичу на некомпензоване вентиле; екстремне температуре могу оштетити компоненте вентила; контаминација у течности може зачепити пролазе вентила.
Савети за одржавање за оптималне перформансе
Редовни задаци одржавања:
- Очистите вентил и околину једном месечно
- Проверите да ли има цурења током рутинских прегледа
- Разумевање ових фактора ће вам помоћи да направите боља прилагођавања:
- Замените филтере да би течност била чиста
- Калибрирајте подешавања протока годишње или како је наведено
Знаци да је вашем вентилу потребна пажња:
- Потешкоће у прилагођавању
- Недоследне брзине протока
- Неуобичајени звукови током рада
- Видљиво цурење или корозија
- Неправилно понашање система
Сценарији апликација из стварног света
Мануфацтуринг Екуипмент
проблем:Брзина хидрауличног помака ваше ЦНЦ машине је недоследна, што узрокује лошу завршну обраду површине
решење:Подесите вентил за контролу протока да бисте одржали стабилне брзине сечења, побољшавајући квалитет производа и век трајања алата
ХВАЦ Системс
проблем:Неке собе су превише вруће док се друге смрзавају
решење:Уравнотежите проток воде кроз кругове грејања/хлађења подешавањем зонских контролних вентила
Хидраулични лифтови и пресе
проблем:Трзаји покрети или спор рад који утичу на продуктивност
решење:Фино подесите контролу протока да бисте постигли глатке, конзистентне брзине које одговарају вашим захтевима процеса
Иако многа подешавања вентила могу да ураде оператери, позовите професионалца када: вентил је део критичног безбедносног система, нисте сигурни у одговарајуће процедуре, систем користи опасне течности, више вентила треба координисано подешавање или наиђете на неочекиване проблеме током подешавања.
Закључак
Правилно подешавање вентила за контролу протока је вештина која се побољшава са праксом. Почните са малим прилагођавањима, дајте приоритет безбедности и не журите са процесом. Запамтите да је сваки систем другачији, тако да оно што ради за једну апликацију може захтевати модификацију за другу.
Кључ успеха је разумевање вашег специфичног типа вентила, поштовање одговарајућих безбедносних процедура и индустријских стандарда и постепена прилагођавања уз праћење перформанси система. Уз стрпљење и пажњу на детаље, моћи ћете да оптимизујете перформансе свог система и продужите животни век своје опреме.
Држите овај водич при руци за референцу и не устручавајте се да консултујете упутство за ваш систем или контактирате професионалца када нисте сигурни у било коју процедуру. Правилно подешавање вентила је инвестиција у поузданост и ефикасност вашег система.
Контролна листа брзих референци
Пре почетка:
- ☑ Систем је искључен и без притиска
- ☑ Сигурносна опрема укључена
- ☑ Прикупљени алати
- ☑ Идентификован циљни проток
Током подешавања:
- ☑ Само мале инкременталне промене
- ☑ Пратите проток и притисак
- ☑ Дозволите систему да се стабилизује
- ☑ Подешавања снимања
Након подешавања:
- ☑ Подешавања су закључана на месту
- ☑ Систем тестиран у нормалним условима
- ☑ Перформансе документоване
- ☑ Планирано одржавање
Запамтите: Када сте у недоумици, консултујте се са искусним техничаром или произвођачем вентила за упутства која су специфична за ваш систем. Увек погледајте важеће АНСИ, ИСА и ИСО стандарде за ваш специфични тип вентила и примену.
Референце
- Међународно друштво за аутоматизацију (ИСА). МСР 75.05.01-2016: Терминологија регулационог вентила.
- Истраживање динамичких карактеристика новог хидрауличког вентила за контролу протока воде под високим притиском. Машине, 2024.
- Стандарди вентила - Амерички национални институт за стандарде (АНСИ), Међународна организација за стандардизацију (ИСО) и Међународно друштво за аутоматизацију (ИСА).
- ИСА-75 Серија стандарда за регулационе вентиле. Међународно друштво за аутоматизацију.
- Дигитални хидраулични вентили: Напредак у истраживању, Хелион, 2024,
- Хидраулични вентил за контролу протока са растерећењем - Упутство за употребу. Делаван Флуид Повер.
- Кавитација у контролним вентилима - технички преглед. ЦЛА-ВАЛ, 2020.
- Кавитација у контролним вентилима. Емерсон Аутоматион Солутионс.
- Кавитација контролног вентила и превенција буке. Валин Цорпоратион.
- Како спречити кавитацију у лептир контролним вентилима. ИСА Блог, Ханс Д. Бауманн, Пх.Д., ПЕ, 2021.
- Бауманн, Х.Д. & Монсен, Ј.Ф. „Зауставите кавитацију од уништавања ваших контролних вентила.” Валве Ворлд Магазине, 2018. Референца на ИЕЦ стандард 60534-8-4.
- Побољшање структуре и оптимизација параметара микро вентила за контролу протока. Научни извештаји, 2023.
