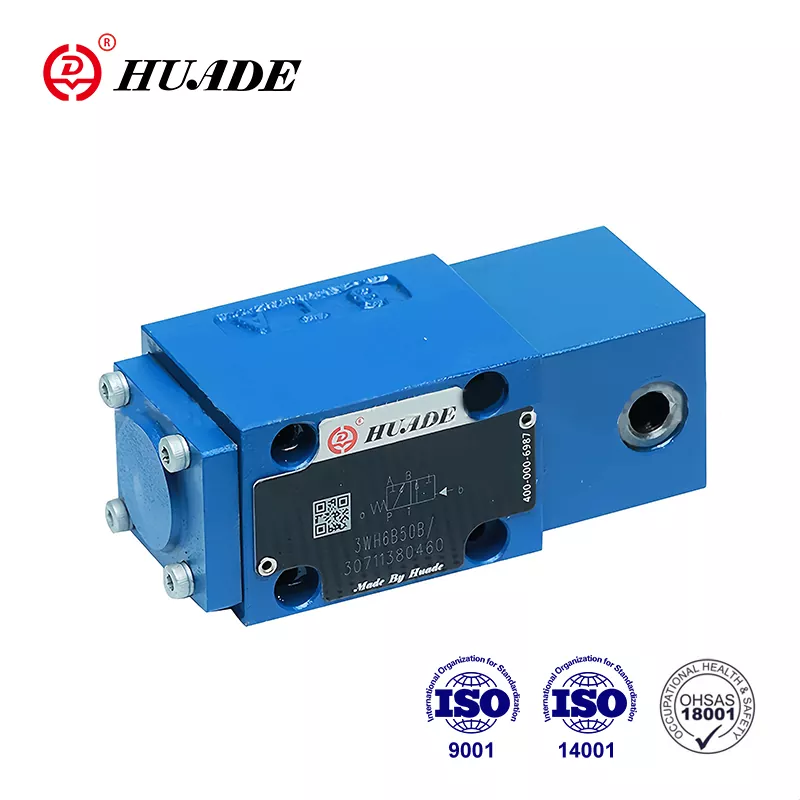

Усмерен контролни вентил ВХ

• Карактеристике производа: Директно управљани вентил за калем, хидраулично / пнеуматски управљани, дизајн компатибилан са рекором са опцијама за дете
• Спецификације: Величина 6/10, Максималан притисак 31,5МПА, проток до 60/120 л / мин, подложи монтажу ИСО4401 / ЦЕТОП-РП121Х
• Апликације: морски хидраулични системи, контрола индустријског протока за заустављање / почетак / рад у води

Пошаљи упит ПДФ Довнлоад

Опис производа

Као водећи произвођач у кинеској хидрауличкој индустрији, Хуаде Хидраулић имао је две дугорочне искуства о сарадњи са РекрОтхом. Хуаде® усмерен контролни вентил тип В ВХ је напреднији у технологији и издржљивијим од сличних производа у овој линији. Хуаде послује више од 750 комада напредне производне опреме која се увози из целог света како би се осигурао висок квалитет хидрауличних производа. Напредније је у технологији и издржљивијим од сличних производа у овој линији. Фабрика долази до међународних стандарда, наиме, ИСО9001, ИСО14001 и ОХ САС18001. Серија усмерених вентила произведена Хуаде хидрауликом широко се користи у морском хидрауличком систему. Хуаде поседује огромну групу купаца у морској индустрији.

Параметар производа у смеру контролне вентил ВХ

Величина		6	10
Мак.Оперативни притисак	Портови А, Б, П (МПА)	до 31.5
	Порт Т (МПА)	до 16
Са симболима А и Б Порт Т мора се користити као лука за цурење Ако је радни притисак већи од 16,0 МПа
Проток мак (л / мин)		до 60	До 120
Радити за проток (Положај калема 0)		Симбол К6% номиналне површине пресека
		Симбол В, 3% номиналног подручја пресјека
Течност		Минерално уље или фосфатни естер
Температура течности под притиском (℃)		-20 ~ + 80
Распон вискозности (мм2 / с)		2,8 ~ 500
Тежина (кг)	1 оперативни цилиндар	приближно.2	приближно.3.5
	2 оперативног цилиндра	приближно.2.2	цца.4.5
Притисак заплета (МПА)	мин	0,6 до 1> Притисак цистерна	0.5
	макс	20	6

Функција производа и примјена усмереног управљачког вентила ВХ

Карактеристике:

▶ Директни усмерени вентил

▶ Два позициони вентил са ограничењем можданог удара опционо

▶ Подвлачење монтаже

▶ Узорак уградње на ДИН 24 340 Облик А, ИСО 4401 и ЦЕТОП - РП 121Х

Примена:

В ВАЛЛОВИ СУ ХИДРАУЛИЧНИ ДИМЕАЛНИ ВЕЛИКЕ ЗА УПОТРЕБЕ.ТХЕ Користе се за контролу заустављања, почетка и смера протока

Функције, пресек смерног контролног вентила ВХ

Реквирирани вентили се углавном састоје од смештаја (1), један или два радна елемента (2) (хидраулично, пнеуматски оперативни цилиндар), калема за контролу (3), као и један или два повратна извора (4).

У одмору се контролна калем (3) чува у центру или почетној позицији уз повратни извори (3) (осим импулсног вентила).

Управљачки елементи (3) се гура на управљачки калем (3) у тражени положај пребацивања.

Са дететовом, тип ..оф /.

Хидраулички или пнеуматски управљани вентили су такође доступни као 2-положајни вентили са дететором (5). Када се користе оперативни елементи са дететом, може се закључати свако пребацивање.

Без повратка, без дететора, тип..О /.

Када користите оперативне елементе без повратног пролећа и без дететора, у мировању нема дефинисаног положаја пребацивања.

Дијаграм структуре

Кертриџ

Употреба касета за пахуљице је тада неопходна када током преклопних процедура у датим радним условима токови настају, који прелазе границе перформанси вентила.

Укључен је у П-канал усмереног вентила.
