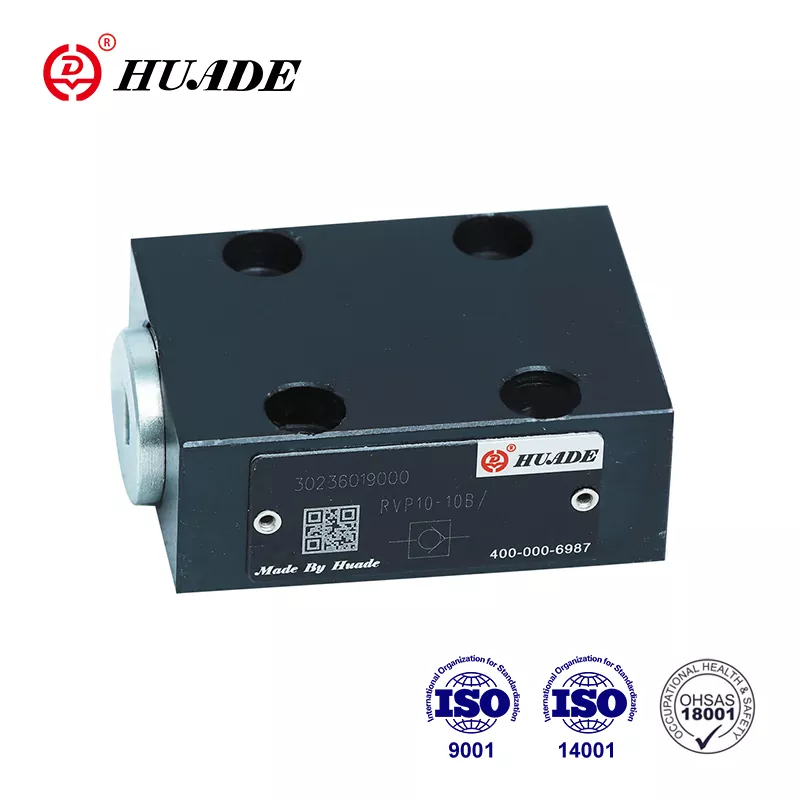

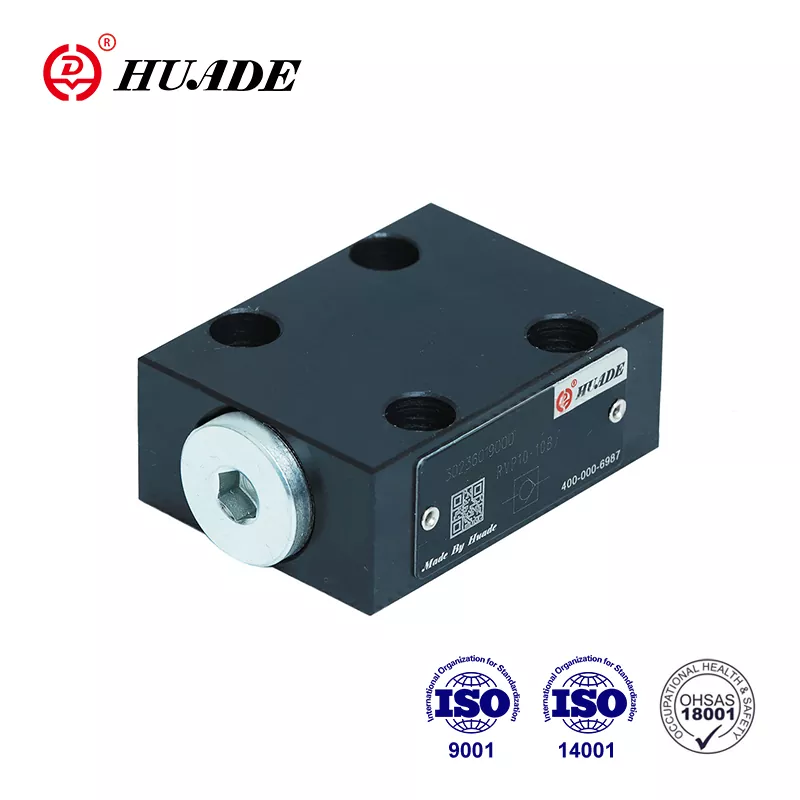

Стратешка сарадња између кинеске и немачке владе 1979. године, Хуаде је уградио најсавременију технологију компаније Рекротх. Хуаде® неповратни вентил РВП 12 је компатибилан са Рекротх-овим РВП 12. Хуадеова роба је достигла међународне стандарде, односно ИСО9001, ИСО14001 и ОХ САС18001. Фабрика ставља велики нагласак на квалитет добрим системом инспекције како би се осигурао одличан квалитет свих неповратних вентила РВП 12 пре него што напусте фабрику. Хуадеови производи могу се широко користити у војној индустрији и другим пољима у Кини. Ово је поуздан бренд у Кини.
|
Технички подаци |
|||||||||
|
Величина |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Радни притисак, мак (МПа) |
31.5 |
||||||||
|
Притисак отварања (МПа) |
0.05 |
||||||||
|
Течност под притиском |
минерална уља или фосфатни естар |
||||||||
|
Распон температуре флуида под притиском (℃) |
-30～+80 |
||||||||
|
Опсег вискозитета (мм2/с) |
2.8~500 |
||||||||
|
Положај фиксирања |
опционо |
||||||||
|
Тежина (кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Карактеристике:

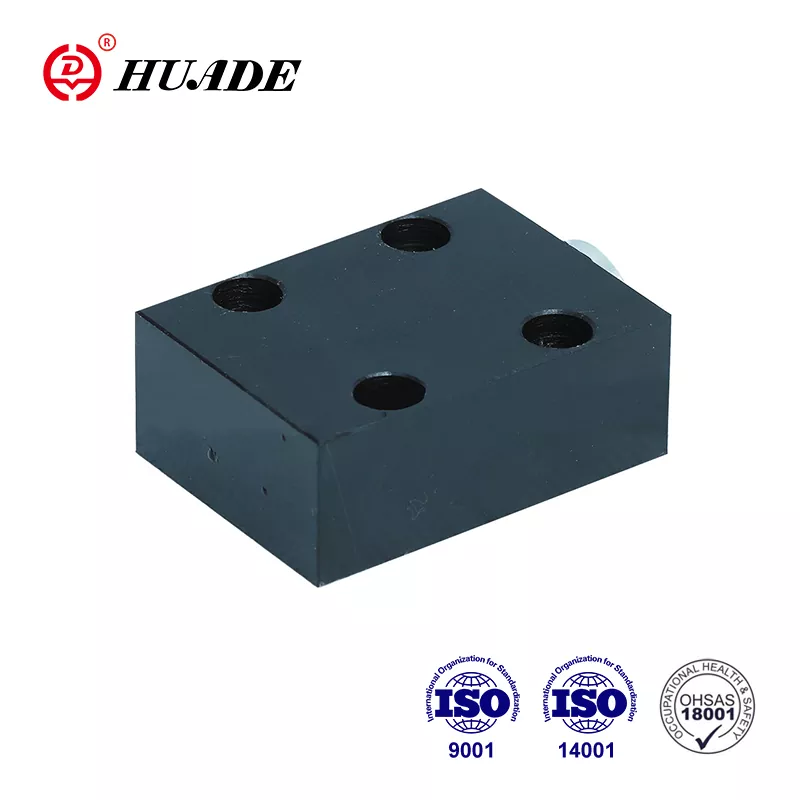

▶ Прикључак подплоче
▶ Затварање без цурења у једном правцу
апликација:
Неповратни вентил РВП 12 се углавном користи на излазу пумпе као вентил против притиска и бајпас вентил.
Неповратни вентил РВП 12 је структура вентила са малим губитком притиска. Структурни дијаграм је као што је приказано испод. Има задатак да, по могућности, затвори цурење без цурења у једном смеру и да омогући слободан проток у супротном смеру. У основи се састоји од кућишта (1), отвора (2), компресионе опруге (3) и седишта опруге (4 ). Ход наглавка (2), који је вођен на свом спољашњем пречнику, ограничен је механичким граничником. Уграђена притисна опруга (3) подржава покрет затварања. Штавише, опруга за притисак (3) држи цев (2) у затвореном положају чак и када нема протока кроз вентил.
Симбол
Структурни дијаграм
①Кућиште ②Поппет ③Опруга ④Опруга седиште
1. Течност мора бити филтрирана. Минимална финоћа филтера је 20 ㎛.
2. Резервоар мора бити заптивен и филтер за ваздух мора бити инсталиран на улазу за ваздух
3. Производи без подплоче приликом напуштања фабрике, ако су потребни, посебно наручите.
4. Вијци за причвршћивање вентила морају бити високог интензитета (класа 10.9). Изаберите и користите их у складу са параметром наведеним у књизи примера
5. Храпавост површине повезане са вентилом је потребна до 0,8.
6. Завршна обрада спојног комада је потребна на 0,01/100 мм.
