Када радите са тешким индустријским машинама, разумевање начина на који се течна снага креће кроз ваш систем је од суштинског значаја. У срцу многих хидрауличних система високог протока налази се критична компонента која се зове усмерени контролни вентил, посебно серија ВХ из Босцх Рекротх-а. Ови вентили можда не изгледају импресивно на први поглед, али обављају неке озбиљне тешке послове у фабрикама и индустријским окружењима широм света.
Шта чини регулационе вентиле тако важним
Замислите регулациони вентил као саобраћајни полицајац за хидрауличну течност. Његов главни задатак је да одлучи где течност иде, што директно контролише како се ваша машина креће. Без обзира да ли стартујете, заустављате се, убрзавате или мењате смер хидрауличног цилиндра, вентил за контролу смера то чини.
Тип ВХ се посебно односи на регулационе вентиле којима управља пилот који користе хидраулички притисак за контролу главног протока. Ово је важније него што мислите. Када имате посла са високим протоком и великим количинама течности, једноставан вентил са директним управљањем једноставно нема довољно мишића да обави посао. Силе које делују на велики калем вентила су огромне, и ту је неопходна пилот операција.
Босцх Рекротх је дизајнирао своју ВХ серију да се носи са управо овим захтевним ситуацијама. Ови вентили могу управљати притисцима до 350 бара и протоком до 1100 литара у минути. Да бисмо то ставили у перспективу, говоримо о премештању довољно хидрауличке течности за погон масивних индустријских пресе, тешке опреме за обликовање и великих система за руковање материјалом.
Како заправо раде смерни контролни вентили серије ВХ
Лепота регулационог вентила ВХ лежи у његовом двостепеном дизајну. Уместо да покушава директно да помери велики, тешки калем, систем користи мали пилот вентил за контролу много већег главног вентила. То је појачање снаге у акцији.
Ево како то функционише у пракси. Пилот степен користи малу количину хидрауличког притиска за померање малог калема вентила. Ово ствара разлику притиска која делује на крајеве много већег главног калема. Та разлика притиска генерише довољну силу за превазилажење сила течности и трења, омогућавајући главном калему да промени положај и преусмери цео проток система.
Ознака ВХ вам говори да је ово чисто хидраулично управљање пилотом. Сви контролни сигнали долазе из извора хидрауличког притиска, а не од електричних соленоида. Ово чини ВХ вентиле посебно вредним у окружењима где електрични системи могу бити проблематични, као што су подводне примене, екстремне температуре или експлозивне атмосфере.
Унутар тела вентила, наћи ћете прецизно обрађени отвор где калема од каљеног челика клизи напред-назад. Калем има пажљиво дизајнирана земљишта и жлебове који су у линији са отворима у телу вентила. Како се калем креће, он отвара и затвара ове путеве протока, усмеравајући течност ка различитим актуаторима или назад у резервоар.
Различите конфигурације за различите потребе
Регулациони вентили долазе у различитим конфигурацијама, а разумевање терминологије помаже при избору правог вентила. Бројеви које видите у описима вентила односе се на број прикључака и позиција.
Четворосмерни вентил са три положаја (написан као 4/3) има четири прикључка за течност и три различита радна положаја. Четири порта обично укључују напајање пумпом, поврат резервоара и два радна порта која се повезују са вашим актуатором. Ова три положаја обично укључују две активне позиције за померање вашег цилиндра или мотора у било ком смеру, плус средишњи положај.
Та централна позиција је важнија него што многи људи схватају. У конфигурацији затвореног центра, сав проток се зауставља када се вентил врати у центар. Ово добро функционише са пумпама фиксне запремине и када вам је потребно прецизно држање положаја. Отворени центар омогућава проток пумпе да се врати у резервоар у неутралном положају, смањујући стварање топлоте, али потенцијално дозвољавајући вашем актуатору да се креће под оптерећењем. Тандем централне конфигурације нуде средину, ослобађајући пумпу док блокирају портове актуатора.
Серија ВХ нуди све ове централне услове и још много тога. Можете наручити вентиле са центрирањем опруге, где опруге гурају калем назад у неутрални положај, или центрирање притиска, где хидраулички притисак држи калем у центру. Неким применама су потребне конфигурације померања опруге или хидрауличне запорке који држе калем у било ком положају који му је последњи пут наређен.
Техничке спецификације које су важне
Када упоређујете вентиле за управљање смером, одређене спецификације вам говоре шта вентил заправо може да уради у вашем систему. Серија ВХ покрива номиналне величине од НГ10 до НГ32. Та номинална величина директно се односи на то колики проток вентил може да поднесе.
Вентил НГ10 може да поднесе 200 до 300 литара у минути, што одговара машинама средње величине. Дођите до НГ32 и гледате на тај максимални капацитет протока од 1100 литара у минути. Ова већа величина је оно што бисте навели за највеће индустријске пресе или опрему за производњу велике брзине.
Максимални радни притисак од 350 бара ставља ВХ вентиле у категорију високих перформанси. Многи индустријски системи раде на 200 до 250 бара, тако да додатни капацитет притиска обезбеђује сигурносну маргину и омогућава вентилу да ради у најзахтевнијим круговима.
Сви ВХ усмерени вентили се монтирају у складу са ИСО 4401 стандардима. Овај међународни стандард дефинише тачно где се налазе прикључци и како се обрађује монтажна површина. Зашто је ово важно? Зато што то значи да потенцијално можете заменити Босцх Рекротх вентил за Паркер или Еатон еквивалент без промене разводника или водовода. Ова стандардизација штеди огромну количину времена и новца у пројектовању и одржавању система.
Вентили раде са хидрауличним течностима минералног уља или фосфатног естра у температурном опсегу од негативних 30 до позитивних 80 степени Целзијуса. Овај широки оперативни прозор покрива већину индустријских окружења без потребе за посебном температурном компензацијом.
Реалне апликације где ВХ вентили Екцел
Уђите у било који тешки производни погон и вероватно ћете наћи вентиле за управљање смером серије ВХ на послу. Челичане их користе за контролу масивних преса за формирање. Постројења за бризгање се ослањају на њих за системе стезања велике силе који држе калупе затворене под екстремним притиском.
Велике машине алатке представљају још једну уобичајену примену. Када ЦНЦ обрадни центар треба брзо да позиционира тешки сто или стегне радни комад, ВХ смерни контролни вентил обезбеђује одлучујућу, моћну акцију која је потребна. Способност вентила да се носи са високим протоком значи да се ови покрети дешавају брзо, смањујући време циклуса и повећавајући продуктивност.
Опрема за руковање материјалом као што су хидраулични лифтови и подизне платформе такође имају користи од ВХ технологије. Ове апликације захтевају поузданост изнад скоро свега осталог, а једноставан, робустан дизајн регулационог вентила којим управља пилот пружа управо то.
Оно што ВХ вентиле чини посебно погодним за ове примене је њихова толеранција на мање од савршене радне услове. Индустријски хидраулички системи често не могу да одрже ултра чисте услове флуида које захтевају софистициранији пропорционални вентили. ВХ вентили поуздано раде са чистоћом хидрауличке течности око ИСО 4406 20/18/15, док пропорционалним вентилима може бити потребно 19/16/13 или боље. Та разлика у захтевима за филтрирање директно доводи до нижих оперативних трошкова и дужих сервисних интервала.
Поређење ВХ вентила са конкуренцијом
Тржиште индустријских регулационих вентила укључује неколико великих играча изван Босцх Рекротха. Еатонов Вицкерс одељење нуди серију ДГ3В-10 за хидраулички пилот рад и ДГ5В-10 за управљање соленоидним пилотом. Ови се директно надмећу са ВХ и ВЕХ вентилима, нудећи сличне капацитете протока и оцене притиска.
Паркер Ханнифин производи велике вентиле којима управља пилот у својој Д81ВВ серији и широј Д-серији. Као и остали, ови вентили су у складу са стандардима за монтажу ИСО 4401 и пружају упоредиве перформансе.
Занимљива ствар у вези са овим конкурентским пејзажом је колико су врхунске спецификације постале сличне. Сва три главна произвођача нуде вентиле за притисак од 350 бара и проток од 1100 литара у минути. Сви прате исте стандарде за монтажу. Ова конвергенција одражава захтеве тржишта за заменљивошћу и створила је ситуацију у којој се конкуренција више дешава на секундарним факторима као што су време испоруке, техничка подршка и специфичне опције конфигурације, а не на чисте границе перформанси.

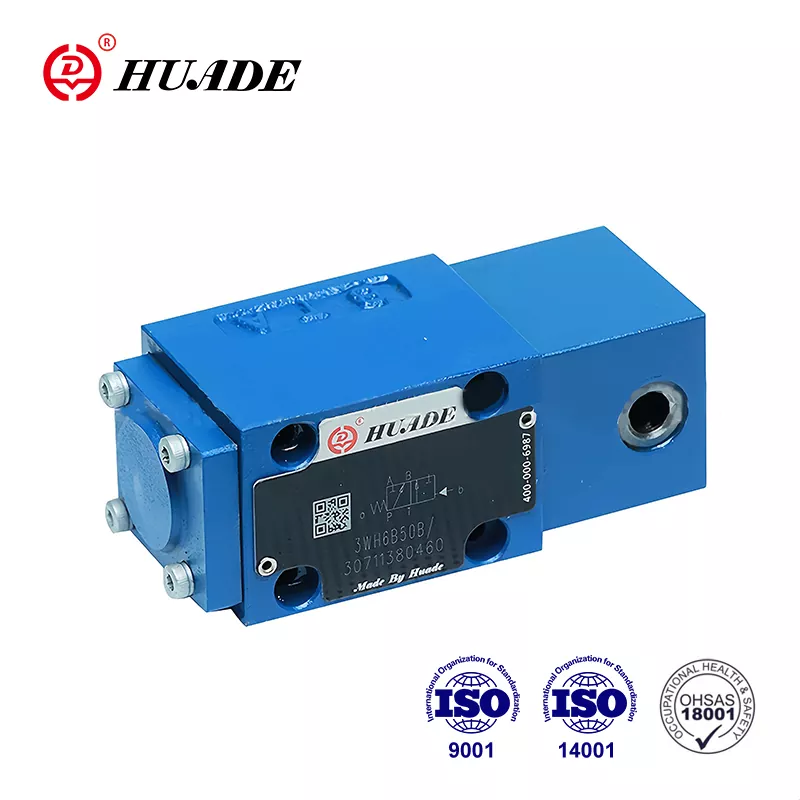

Азијски произвођачи су такође ушли на тржиште са вентилима компатибилним са ИСО 4401. Компаније као што су Хуаде и Схангхаи Ликин нуде производе компатибилне са ВХ по конкурентним ценама, посебно привлачним купцима у регионима који се брзо индустријализирају. Иако ове алтернативе можда немају исту препознатљивост бренда, оне прате исте основне принципе дизајна и стандарде монтаже.
Разматрања о одржавању и уобичајени проблеми
Једна значајна предност смерних регулационих вентила серије ВХ је њихов релативно једноставан профил одржавања. За разлику од софистицираних пропорционалних вентила са њиховим уским толеранцијама и сложеним системима повратне спреге, традиционални вентили са пилотом су прилично опрости.
Најчешћи начин квара је заглављивање калема, обично узроковано контаминацијом у хидрауличној течности. Сићушне честице се могу акумулирати у малим зазорима између калема и отвора, спречавајући глатко кретање. Редовне промене течности и адекватна филтрација спречавају већину ових проблема.
Унутрашње цурење се развија током времена како нормално хабање повећава зазор између калема и отвора. Ово се показује као спорије брзине актуатора, смањена сила и повећано стварање топлоте. Када унутрашње цурење постане прекомерно, једино право решење је замена вентила. Трошкови обнове обично премашују цену новог вентила за већину величина.
Спољно цурење из заптивки или прикључака фитинга је обично лакше решити. Многе заптивке се могу заменити без специјализованих алата. Међутим, ако је сам калем оштећен у области заптивања, замена постаје неопходна.
Притисак пилота за напајање заслужује посебну пажњу на ВХ вентилима. Пошто пилот коло контролише положај главног калема, сваки проблем са пилот притиском директно утиче на функцију вентила. Било да се користи унутрашње напајање из главне пумпе или екстерно пилот напајање из одвојеног извора, тај притисак мора остати стабилан и адекватан за поуздано пребацивање.
Почетни трошак квалитетног регулационог вентила може изгледати значајно. Босцх Рекротх склопови средње класе могу коштати око 450 долара, а веће или сложеније конфигурације коштају више. Међутим, укупни трошкови поседовања у великој мери зависе од поузданости и радног века. ВХ вентили се чувају током година поузданог рада уз минималну пажњу.
Будућност технологије усмерене контроле
Индустрија хидрауличних вентила не стоји мирно. Два главна тренда преобликују пејзаж, иако ни један није учинио вентиле у стилу ВХ застарелим.
Пропорционални регулациони вентили нуде континуирано променљиву контролу протока уместо једноставног укључивања-искључивања. Променом улазног сигнала, можете прецизно контролисати брзину и снагу актуатора. Ово доноси значајне предности за апликације које захтевају глатко кретање или тачно позиционирање. Међутим, пропорционални вентили захтевају много чистију хидрауличну течност, захтевају редовну калибрацију и генерално коштају више за куповину и одржавање.
Дигитална хидраулика представља фундаменталнију промену у приступу. Уместо да користе аналогне вентиле као што је серија ВХ или пропорционалне вентиле, дигитални хидраулички системи користе низове брзо-искључујућих вентила. Брзим пулсирањем ових вентила, систем може постићи прецизну контролу која је конкурентна или превазилази пропорционалне вентиле, задржавајући једноставност и робусност он-офф компоненти.
Дигитална хидраулика обећава велике уштеде енергије елиминисањем многих губитака пригушења који су својствени традиционалним системима. Технологија такође обезбеђује уграђену редундантност јер више малих вентила може компензовати ако један откаже. Трошкови производње могли би значајно да падну када се обим повећа, пошто су дигитални вентили једноставнији за производњу од прецизних пропорционалних вентила.
Упркос овом напретку, традиционални ВХ усмерени вентили задржавају важне предности. Захтевају мање софистицирану контролну електронику, боље толеришу контаминацију од пропорционалних вентила и неприметно се интегришу у постојеће системе изграђене у складу са ИСО 4401 стандардима. За апликације које захтевају робусно пребацивање високог протока без континуиране контроле, ВХ вентили остају најисплативије решење.
Босцх Рекротх препознаје ове конкурентске притиске и развио је своју стратегију повезане хидраулике. Овај приступ додаје сензоре и дигиталне интерфејсе традиционалним хидрауличким компонентама, доводећи их у окружења Индустрије 4.0 без потребе за потпуним редизајнирањем система. ВХ вентил са интегрисаним сензорима притиска и надзором положаја може да обезбеди драгоцене податке за предвиђање одржавања док још увек обавља своју основну функцију пребацивања.
Прави избор вентила
Избор између традиционалног ВХ усмереног вентила и новијих технологија зависи од ваших специфичних захтева за примену. За нове системе који захтевају прецизну контролу брзине или сложене профиле кретања, пропорционални вентили или дигитална хидраулика имају смисла упркос њиховим вишим трошковима и захтевима за одржавањем.
За резервне делове у постојећим системима, ВХ вентили обично представљају најпрактичнији избор. Они спадају у стандардне ИСО 4401 обрасце монтаже, раде са постојећим пилот круговима и пружају доказану поузданост. Фокусирајте свој избор добављача на компаније које нуде добру техничку подршку и специфичне опције конфигурације које су вам потребне, као што су подесива времена укључивања или центрирање притиска.
Када је контролу контаминације тешко или немогуће постићи, традиционални управљачки вентили за управљање смером јасно надмашују пропорционалне алтернативе. Индустрије попут рударства, шумарства и рушења често спадају у ову категорију. Већи унутрашњи зазори вентила ВХ и једноставнији дизајн толеришу услове који би брзо уништили софистицираније контроле.
Кључ је ускладити технологију вентила са стварним потребама система, а не аутоматски бирати најновију опцију. Регулациони вентили серије ВХ остали су у производњи деценијама јер ефикасно решавају стварне проблеме. Они ће наставити да служе индустријским системима све док постоје апликације које вреднују једноставност, робусност и капацитет високог протока преко континуиране променљиве контроле.
Разумевање како ови вентили функционишу, шта раде добро и где алтернативе могу боље послужити помаже вам да донесете информисане одлуке за ваше специфичне хидрауличне системе. Без обзира да ли одржавате постојећу опрему или дизајнирате нове инсталације, ВХ смерни регулациони вентил заслужује разматрање као доказано, поуздано решење за апликације за контролу флуида велике снаге.
