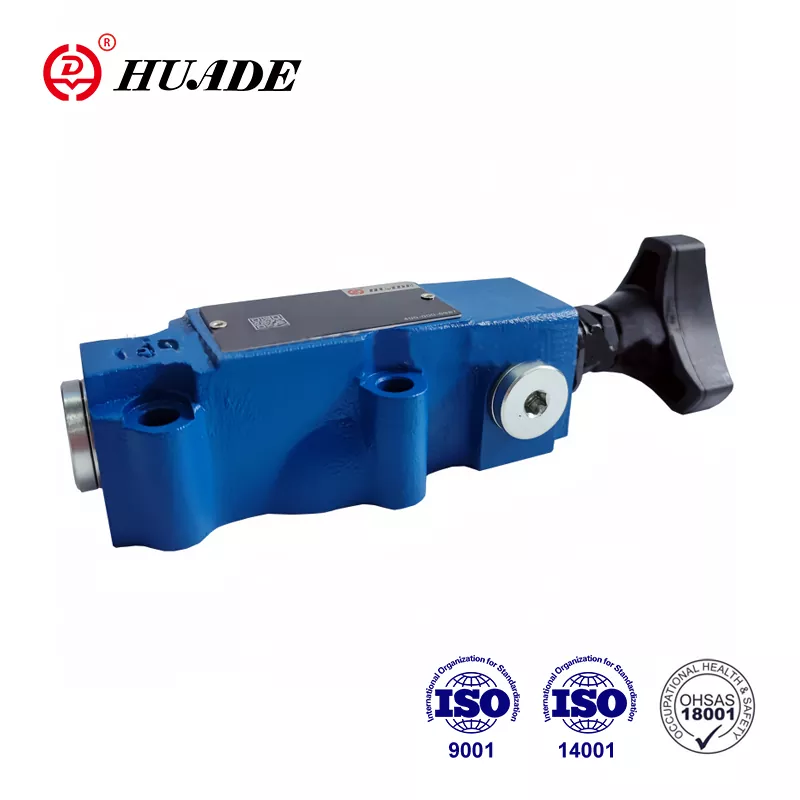

искуства сарадње са Рекротх-ом од 1979. Хуаде® преливни вентил за даљинско управљање ДБТ има приступачну цену. Напреднији је у технологији и издржљивији од сличних производа у овој линији. Хуаде Хидраулиц ставља велики нагласак на квалитет. Фабрика има више од 750 комада напредне производне опреме увезене из целог света како би се осигурао квалитет хидрауличних вентила. Сви вентили под притиском ће бити подвргнути ригорозном тестирању пре него што напусте фабрику. Фабрика је прошла ИСО9001, ИСО14001 и ОХ САС18001. Хуаде® је изванредан бренд у кинеској хидрауличној индустрији. Серија вентила за контролу притиска се широко користи у поморском хидрауличком систему и другим пољима због врхунских перформанси.
|
Технички подаци |
||
|
Течност под притиском |
Минерално уље (за НБР заптивање), или фосфатни естар (за ФПМ заптивање) |
|
|
Температурни опсег (℃) |
-30～+80 |
|
|
Опсег вискозитета (мм2/с) |
10~800 |
|
|
макс. проток (Л/мин) |
3 |
|
|
мак. радни притисак (МПа) |
31.5 |
|
|
мак. Подешавање притиска (МПа) |
до 10 или 31.5 |
|
|
Повратни притисак |
ДБТ (МПа) |
|
|
ДБВТ (МПа) |
До 10 (АЦ); до 16 (ДЦ) |
|
Карактеристике:
▶ даљински управљач
▶ Монтажа на подлогу
▶ три елемента за подешавање:
▶ Окретно дугме
▶ Хек. вијак са главом са заштитним поклопцем
▶ Окретно дугме са скалом које се може закључати
Типови ДБТ и ДБВТ вентили за даљинско управљање су вентили за смањење притиска са пилотом.
Тип ДБТ се углавном састоји од главног вентила (1), главног калема (2), седишта вентила (3) и подешавања (6)
Притисак система делује на калем (2) преко отвора. Ако притисак премашује вентил подешен на опругу, течност под притиском се испушта у резервоар са прикључка Т (или спољног одвода).
Структура и симболи вентила за смањење притиска ДБТ
1. Течност мора бити филтрирана. Минимална финоћа филтера је 20 ㎛.
2. Резервоар мора бити заптивен и филтер за ваздух мора бити инсталиран на улазу за ваздух.
3.Производи без подплоче када напуштају фабрику.
4. Вијци за причвршћивање вентила морају бити високог интензитета (класа 10.9). Изаберите и користите их у складу са параметром наведеним у књизи примера.
5. Потребна је храпавост површине повезане са вентилом храпавост површине 0,8.
6. Завршна обрада спојног комада је потребна на 0,01/100 мм.
