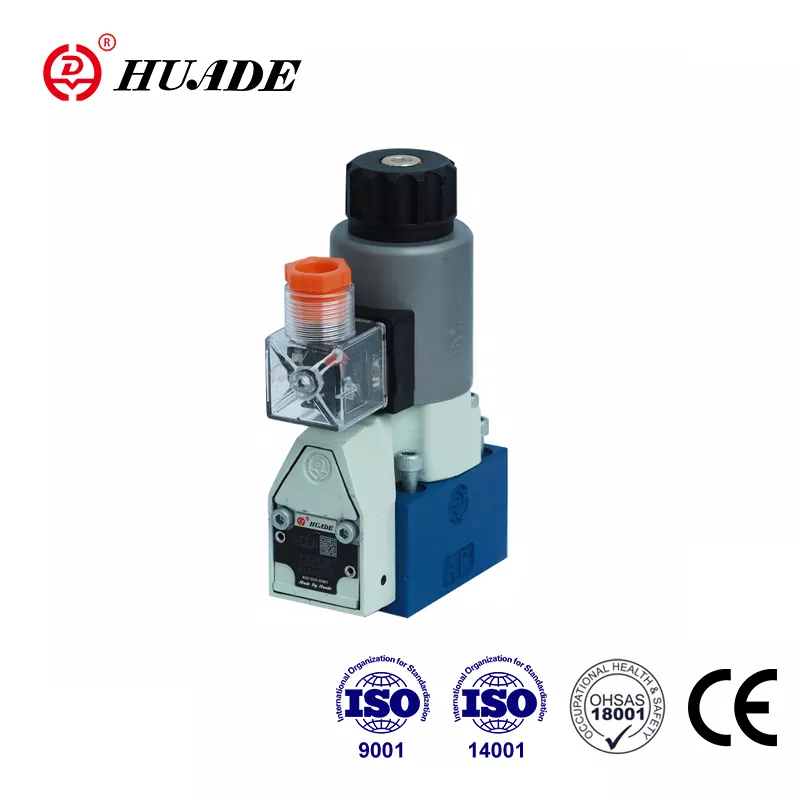

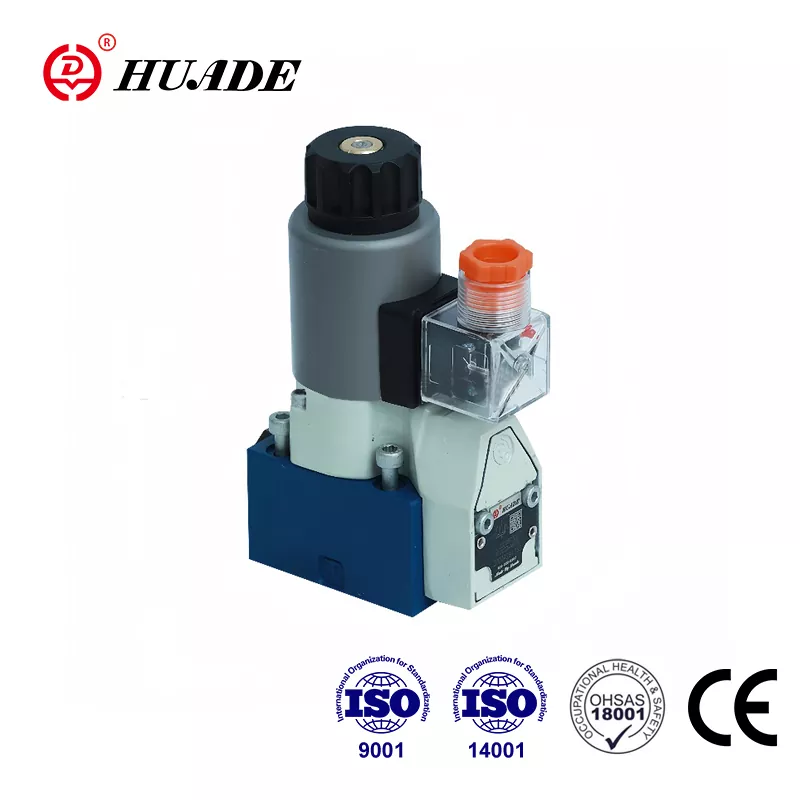

Када је реч о хидрауличним системима којима је потребна апсолутна поузданост, клапни смерни вентил М-СЕВ 6 компаније Босцх Рекротх истиче се као озбиљан кандидат. Овај вентил решава проблем са којим традиционални калем вентили једноставно не могу да поднесу: потпуна изолација без цурења под високим притиском. Ако радите са хидрауличним системима где су чак и мала цурења важна, разумевање по чему се М-СЕВ 6 разликује могло би вам уштедети значајне главобоље на путу.
Шта чини клапни вентил другачијим
Покретни смерни вентил М-СЕВ 6 користи фундаментално другачији приступ од већине хидрауличних вентила на које можете наићи. Уместо клизних металних делова који стварају заптивке кроз чврсте толеранције, овај вентил користи очврсну куглу или конус који физички блокира проток тако што се наслања на прецизно обрађену површину. Замислите то као чеп за флашу насупрот клизним вратима. Поклопац боце ствара потпуну заптивку када се притисне, док клизна врата увек имају неки зазор, без обзира колико чврсто приањају.
Овај избор дизајна је изузетно важан у стварним апликацијама. Традиционални завојни вентили увек до одређеног степена пропуштају унутра. Што су толеранције веће, мање цуре, али цурење никада не иде на нулу. Смерни вентил М-СЕВ 6 елиминише овај проблем у потпуности захваљујући свом дизајну заснованом на седишту. Када се клипни елемент притисне на своје седиште, проток се потпуно зауставља.
Могућности притиска које га издвајају
Смерни вентил М-СЕВ 6 подноси притиске до 630 бара, што значи отприлике 9.150 пси. За контекст, већина стандардних вентила величине Д03 има максимални притисак од око 350 бара. Ова скоро удвостручена оцена притиска није само број на листи података. Представља фундаменталну инжењерску посвећеност структурном интегритету који утиче на све, од дебљине кућишта до захтева за монтажу.
Рад на 630 бара ствара огромне силе које покушавају да одвоје вентил од његове монтажне површине. Типично подручје спајања вентила Д03 доживљава преко 4.000 фунти силе раздвајања при овом притиску. Смерни вентил М-СЕВ 6 управља овим путем специфичних захтева за монтажу који се морају прецизно поштовати. Монтажна површина захтева равност унутар 0,01 мм на 100 мм и храпавост површине од Рз 0,8. Монтажни завртњи, М5к45 степен 10,9, морају бити затегнути тачно 8,9 Нм.
Како М-СЕВ 6 заправо ради
Покретни смерни вентил М-СЕВ 6 ради преко директног покретања соленоида. Када напајате калем, он генерише магнетну силу која повлачи елемент за куку са његовог седишта, омогућавајући проток. Када су без напона, повратна опруга и системски притисак залупају клин назад на његово седиште, блокирајући тренутно проток. Ово даје М-СЕВ 6 клапном смерном вентилу изузетно брзо време пребацивања, посебно када се затвара.
Брзине пребацивања говоре важну причу. Када ради на чистом 24В ДЦ, вентил се активира за 25 до 40 милисекунди и искључује за само 10 до 15 милисекунди. То време искључења је изузетно брзо у поређењу са калем вентилима, што је од огромног значаја у безбедносним апликацијама. Ако нешто крене наопако и морате одмах да зауставите проток, те додатне милисекунде могу бити критичне.
Међутим, ако покренете М-СЕВ 6 клапни смерни вентил на наизменичном напону кроз исправљач, перформансе се значајно мењају. Време де-енергије се повећава на 35 до 55 милисекунди јер исправљачко коло има филтерске кондензаторе који успоравају опадање струје у калему. Овај три до четири пута спорији одговор може бити прихватљив за неке апликације, али за системе за искључење у нужди, директна ДЦ операција јасно даје боље перформансе.
Опције конфигурације и шта оне значе
Смерни вентил М-СЕВ 6 долази у неколико функционалних конфигурација. Најчешће су 3/2-смерне верзије са симболима У и Ц. Симбол У представља нормално отворену конфигурацију где се порт П повезује са портом А када вентил није под напоном. Симбол Ц представља нормално затворено место где је П до А блокиран када није под напоном. Ове 3/2 конфигурације су место где вентили са клапнама заиста сијају јер могу да одрже савршену изолацију једноставном геометријом.
Вентил такође долази у 4/2-смерним конфигурацијама са симболима Д и И, мада су они нешто ређи. Креирање функције 4/2 са елементима у облику капака је механички сложеније јер морате да одржавате изолацију без цурења на више портова истовремено. Компромиси у дизајну постају све изазовнији, због чега Рекротх наглашава 3/2 верзије у којима смерни вентил М-СЕВ 6 може да пружи своју максималну поузданост и способност притиска.
Капацитет протока достиже 25 литара у минути. Ово може изгледати ниско у поређењу са неким калем вентилима, али је заправо разумно за клапни вентил величине Д03. Соленоид мора да савлада и силу опруге и силу притиска која делује на елемент клапни. Повећање капацитета протока захтевало би већу површину отвора, што би захтевало непрактично велики соленоид за директан рад.
Објашњена структура кода за наручивање
Смерни вентил М-СЕВ 6 користи 16-позицијски код за наручивање који специфицира сваки технички детаљ. Разумевање овог кода помаже вам да добијете управо вентил који вам је потребан. Позиција 01 специфицира тип течности, а то је М за минерално уље. Положај 02 показује да ли је то 2-смерни, 3-смерни или 4-смерни вентил. Позиција 03 је СЕВ, што потврђује да се ради о вентилу са директним управљањем у облику куке.
Позиција 04 потврђује величину као 6, што одговара стандарду НГ6 или Д03. Положај 05 је ваш избор симбола као што је У или Ц. Положај 07 одређује називни притисак, било 420 или 630 бара. Позиција 09 управља напоном, при чему је Г24 стандардни 24В ДЦ. Опције као што су Г96 и Г110 указују на рад на 110В или 120В АЦ путем исправљања.
Положај 12 постаје важан ако вам је потребно праћење положаја. Смерни вентил М-СЕВ 6 може бити опремљен индуктивним сензорима (КМАГ24 или КМБГ24) који потврђују стварни положај вентила. Међутим, ове опције надзора раде само са верзијом од 420 бара. Дебље кућиште потребно за рад на 630 бара не оставља места за стандардну монтажу сензора.
Положај 13 вам омогућава да додате уметке за гас или неповратни вентил. Уметци за гас, означени од Б12 до Б22, ограничавају проток у различитим степенима. Када користите клапни смерни вентил М-СЕВ 6 при максималном притиску и протоку, ови уметци могу спречити водени удар и кавитацију током пребацивања. Позиција 14 специфицира материјал заптивке, било стандардни НБР или ФКМ (означен са суфиксом В) за компатибилност са специјалним течностима.
Разматрања компатибилности са течностима
Смерни вентил М-СЕВ 6 ради са стандардним минералним уљима у складу са спецификацијама ДИН 51524. Такође ради са разним биоразградивим и ватроотпорним течностима, укључујући типове ХЕЕС, ХЕПГ, ХЕТГ, ХФДР и ХФДУ. Избор материјала за заптивање овде постаје критичан. Стандардне НБР заптивке раде добро са минералним уљем и раде од -30°Ц до +80°Ц. Ако користите одређене синтетичке естре или полигликолне течности, морате навести ФКМ заптивке са В суфиксом. ФКМ заптивке имају нешто ужи температурни опсег од -20°Ц до +80°Ц, али пружају неопходну хемијску отпорност.
Погрешан избор заптивке узрокује брзу деградацију. НБР заптивке ће набубрити и отказати у одређеним синтетичким течностима, док ФКМ заптивке могу да се стврдну и попуцају ако се користе изван њиховог температурног опсега. Документација о клапном смерном вентилу М-СЕВ 6 јасно прецизира која заптивка ради са којом течношћу, а стриктно поштовање ових смерница није обавезно.
Захтеви за инсталацију које не можете занемарити
Правилна монтажа М-СЕВ 6 клапног смерног вентила одређује да ли ради како је пројектовано или цури под притиском. Вентил се монтира на Д03/НГ6 разводник или подплочу помоћу четири М5к45 вијка. Ови завртњи морају бити јачине 10,9 и затегнути на тачно 8,9 Нм. Недовољно затезање омогућава да се кућиште под притиском одвоји од монтажне површине. Прекомерно затезање може да искриви монтажну површину, стварајући концентрацију напрезања која доводи до квара заптивке.
О-прстенови на прикључцима су такође важни. Порт П користи О-прстен од 10к2 мм, док портови А и Б користе О-прстенове од 9,25к1,78 мм. Ово нису произвољне величине. Они су усклађени са димензијама жлебова и очекиваним оптерећењима притиска. Коришћење погрешних О-прстенова или оштећених О-прстенова гарантује цурење које поништава читаву сврху избора смерног вентила М-СЕВ 6 на првом месту.
Електромагнетна завојница се причвршћује са сигурносном навртком затегнутом на 4 Нм. Ово може изгледати мање критично од главних вијака за монтажу, али лабава монтажа соленоида узрокује проблеме са поравнањем који повећавају магнетни размак, смањујући силу и потенцијално спречавајући пуно кретање отвора. Можда се чини да вентил ради, али није у потпуности отворен или затворен, што узрокује ограничења протока или непотпуно заптивање.
Предности одржавања уграђене у дизајн
Један паметан аспект смерног вентила М-СЕВ 6 је уклоњиви и ротирајући дизајн намотаја. Соленоидни калем се може уклонити и заменити без ометања хидрауличког кућишта које садржи притисак. То значи да можете обављати електрично одржавање без смањења притиска у целом хидрауличном систему. У системима високог притиска, смањење притиска и поновни притисак је дуготрајан и потенцијално ризичан. Могућност замене неисправног намотаја без додиривања хидрауличног кола значајно смањује време застоја.
Намотај се ротира за 90 степени, што помаже при постављању каблова у чврстим блоковима разводника. Можете да усмерите електричну везу да бисте избегли сметње са суседним компонентама. Ова флексибилност чини клапни смерни вентил М-СЕВ 6 лакшим за интеграцију у сложене склопове где је простор ограничен.
Сам дизајн куке захтева мање одржавања од калем вентила. Не постоје прецизно обрађене клизне површине које се постепено троше и повећавају цурење. Попет или печат или не. Све док контаминација не оштети седишне површине, вентил одржава перформансе без цурења у суштини неограничено.
Где овај вентил има највише смисла
Смерни вентил М-СЕВ 6 се истиче у применама где се оптерећења морају држати без померања током дужег периода. Хидраулички системи стезања у алатним машинама представљају савршен случај употребе. Када се стезаљка затвори на радном предмету, она треба да остане стегнута са нултим губитком притиска током обраде. Чак и мало цурење би омогућило да се стезаљка полако отпушта, потенцијално узрокујући померање радног комада током операција сечења.
Акумулаторска изолација је још једно природно уклапање. Када пуните акумулатор, а затим га морате изоловати од остатка кола, изолациони вентил који цури постепено испушта притисак из акумулатора. Смерни вентил М-СЕВ 6 одржава тај притисак неограничено. Сигурносни кругови такође имају огромне користи. Ако сигурносни систем зависи од спречавања протока када је без напона, унутрашње цурење кроз калем вентил може дозволити ненамерно кретање чак и када је контролни сигнал искључен.
Системи за тестирање који треба да одрже притисак за детекцију цурења захтевају изолационе вентиле без цурења. Пресе за формирање и ковање под високим притиском раде на притисцима где М-СЕВ 6 има вредност од 630 бара. Подморски хидраулични системи се суочавају са високим притиском и високим захтевима за поузданост, где дизајн смерног вентила М-СЕВ 6 без цурења обезбеђује критичне безбедносне маргине.
Поређење са конкурентским опцијама
Серија Д1СЕ компаније Паркер Ханнифин представља најближу директну конкуренцију М-СЕВ 6 клапном смерном вентилу у опсегу величина Д03. Д1СЕ подноси притиске до 350 бара и проток до 20 литара у минути. Користи сличну филозофију дизајна кукица са елементима за седење конусног типа. Времена преклапања су спорија, око 50 мс за напајање и 60 мс за де-напон у ДЦ раду.
Разлика притиска између 350 бара и 630 бара открива различите тржишне стратегије. Паркер циља Д1СЕ на шире тржиште апликација којима је потребна изолација без цурења при нормалним индустријским притисцима. Рекротх поставља смерни вентил М-СЕВ 6 за премиум сегмент где способност екстремног притиска оправдава већу цену. Апликације којима је заиста потребна способност од 630 бара имају ограничене алтернативе, дајући Рекротх-у јаку позицију у тој ниши.
Брже време пребацивања М-СЕВ 6, посебно време без напајања од 10-15 мс, пружају опипљиву безбедносну предност у сценаријима искључивања у нужди. Та разлика од 45 мс између М-СЕВ 6 и Д1СЕ може одредити да ли ће се машина зауставити пре него што изазове штету или повреду. За апликације које су критичне за безбедност, брже време одзива нису само лепе карактеристике, већ су и основни захтеви.
Разумевање компромиса
Одабрати клапни смерни вентил М-СЕВ 6 подразумева прихватање одређених ограничења. Капацитет протока од 25 литара у минути неће задовољити апликације којима су потребне велике брзине протока. Неравнотежа притиска својствена дизајну отвора значи да соленоид ради јаче да отвори вентил против притиска система. Покретни вентили са директним управљањем достижу практичне границе око опсега протока и притиска које М-СЕВ 6 постиже. Прелазак на знатно већи захтевао би пилот операцију, што додаје сложеност и цену.
Захтеви за прецизност монтаже су строжији од типичних калем вентила. Не можете причврстити М-СЕВ 6 клапни смерни вентил на грубо обрађену површину и очекивати да ће заптити на 630 бара. Колектор или подплоча захтева одговарајућу машинску обраду да би испунили спецификације за равност и завршну обраду. Ово повећава трошкове целокупном систему, али испоручује перформансе без цурења које оправдавају избор клапног вентила на првом месту.
Ограничење праћења положаја на верзији од 630 бара је важно у апликацијама које захтевају проверу функционалне безбедности. Ако ваша безбедносна анализа утврди да вам је потребна повратна информација о положају да бисте доказали да је вентил затворен, морате прихватити ограничење притиска од 420 бара. Ово представља фундаментални инжењерски компромис где је Рекротх одлучио да не угрози структурални интегритет потребан за 630 бара како би се прилагодили сензори.
Прави избор за вашу апликацију
Ако ваша апликација апсолутно не захтева унутрашње цурење, клапни смерни вентил М-СЕВ 6 спада у ваш ужи избор. Ако треба да држите притисак изнад 400 бара, ваше могућности се знатно сужавају и М-СЕВ 6 постаје један од ретких одрживих избора у величини Д03. Ако је брза реакција без струје важна за безбедност, време пребацивања од 10-15 мс пружа стварне предности. Ако радите са биоразградивим или ватроотпорним течностима, опција ФКМ заптивке се бави компатибилношћу коју неки конкурентски вентили не нуде.
Насупрот томе, ако су вам потребне велике брзине протока изнад 30 литара у минути, М-СЕВ 6 клапни смерни вентил неће радити. Ако ваша примена укључује честе циклусе при максималном протоку и притиску, требало би да пажљиво процените да ли вентил остаје у границама својих перформанси или су вам потребни уметци за гас да бисте управљали условима. Ако вам је потребна 4/2 функционалност са сложеним захтевима за пребацивање, колутни вентил би заправо могао бити једноставнији упркос својим карактеристикама цурења.
Обрачун укупних трошкова власништва даје предност М-СЕВ 6 клапном смерном вентилу у апликацијама где је време застоја скупо. Дуг радни век, минимално хабање и лака замена калема смањују трошкове одржавања и застоја система. Почетна набавна цена је виша од стандардних калем вентила, али у критичним применама где је поузданост важна, тај премиум трошак се брзо амортизује.
Техничка документација и подршка
Босцх Рекротх обезбеђује свеобухватну техничку документацију за М-СЕВ 6 клапни смерни вентил, укључујући ЦАД моделе у више формата, цртеже са пуним димензијама и детаљне криве перформанси. Документација јасно наводи све захтеве за инсталацију, спецификације О-прстенова, вредности обртног момента и информације о компатибилности течности. Тачно праћење ових спецификација је кључно за постизање оцењених перформанси.
Вентил је усаглашен са стандардима за монтажу ИСО 4401-03-02-0-05 и ДИН 24340 Форм А, обезбеђујући компатибилност са индустријским стандардним колекторима и под плочама. Ова стандардизација смањује ризик интеграције и чини М-СЕВ 6 клапни смерни вентил једноставном заменом за друге вентиле Д03 приликом надоградње система за боље перформансе цурења.
Завршна разматрања
Босцх Рекротх М-СЕВ 6 клапни смерни вентил представља специјализовано решење за захтевне примене. Не покушава да буде све за све апликације. Уместо тога, фокусира се на обављање једног посла изузетно добро: обезбеђивање изолације без цурења при притисцима до 630 бара у стандардизованом пакету Д03. Инжењеринг који ово чини могућим захтева пажњу на детаље током инсталације и примене, али испоручује перформансе које конвенционални калем вентили једноставно не могу да парирају.
За инжењере који раде на круговима за држање оптерећења, сигурносним системима или апликацијама под високим притиском, разумевање онога што М-СЕВ 6 клапни смерни вентил нуди помаже у информисању избора компоненти. Могућности вентила су усклађене са специфичним захтевима где су његове снаге најважније. Његов избор за праву примену даје поуздане перформансе без цурења које оправдавају његову врхунску позицију на тржишту.
