Као међународни дистрибутер хидраулике Хуаде, купцима пружамо поуздане квалитетне хидрауличке вентиле. Хуаде Хидраулиц је потпредседник Јединица кинеске хидраулике пнеуматске и заптивне удружења. Подрачни вентил за учвршћивање подлога ДБ 10 су конкурентни са добро познатим производима са добром квалитетом и нижим ценама. Наши вентили за притисак у потпуности се придржавају међународних стандарда. Да бисмо боље сервирали купце, имамо инжењере професионалних продаје. Наш циљ је да купцима пружимо висококвалитетне услуге и хидрауличне производе са стабилним перформансама.
Основана 1979. године, Хуаде Хидраулић је постао лидер у кинеској хидрауличкој индустрији увођењем рекротх-ове напредне технологије. Хуаде® Вентили за помоћ под притиском ДБ 10 утакмица Рекротх'с ДБ10 серија. Фабрика рационално користи домаће ресурсе за пружање купцима приступачним хидрауличним вентилима. У исто време, он је увео више од 750 напредних машина из целог света како би се осигурао квалитет хидрауличних вентила. Хуаде Хидраулић и њено повезано предузеће прошли су ИСО9001, ИСО14001 и ОХ САС18001. Худе® вентили за притисак дивље се продају у Кини и у страним земљама због поузданог квалитета и стабилних перформанси. Хуаде хидраулика сарађује са многим познатим домаћим компанијама које им пружа хидрауличка решења.

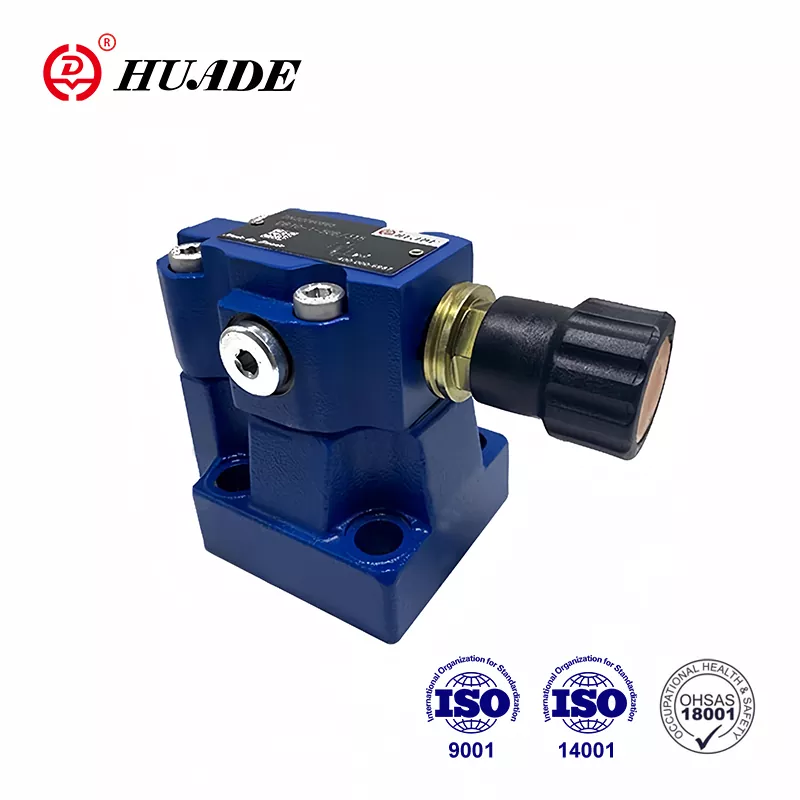

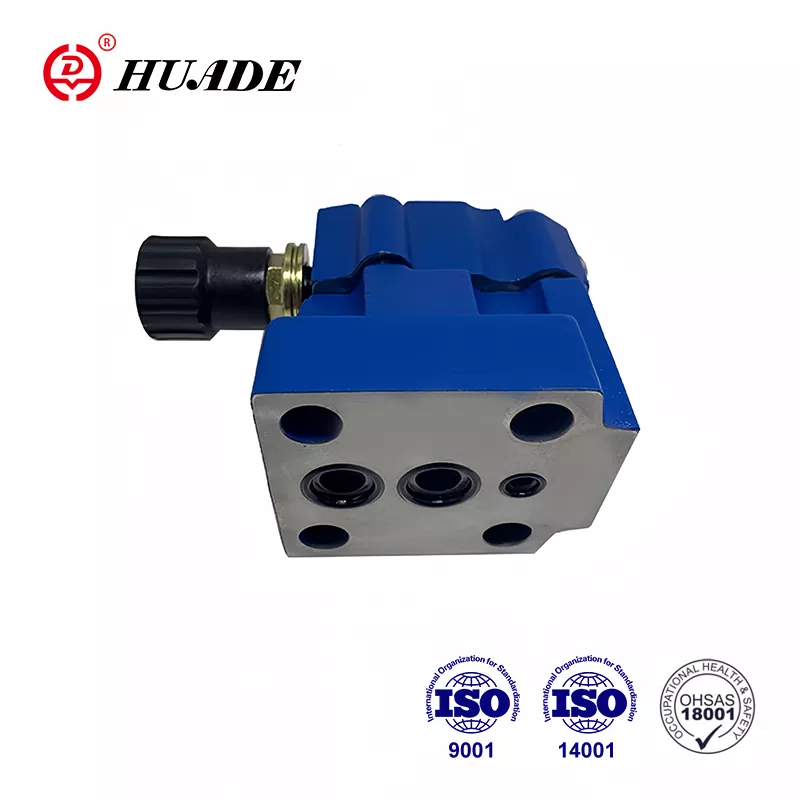

Параметар производа ВЕЛИВЕ ДБ 10
Општи
Уградња
опционо
Тежина
ДБ10
ДБ15
ДБ20
ДБ25
ДБ30
Подложи уградња
ДБ (кг)
2.6
-
3.5
-
4.4
ДБВ (кг)
3.8
-
4.7
-
5.6
ДБЦ (кг)
1.2 (Тип ДБВ Додајте 1.2кг
ДБЦ10 или 30 (кг)
1.5 (ДБВЦ10 или 30АДД 1.2кг)
Навојни прикључак
ДБ..Г. (Кг)
5.3
5.2
5.1
5.0
4.8
ДБВ..Г. (Кг)
6.5
6.4
6.3
6.2
6.0
Технички подаци за усмерене вентиле
Погледајте Ве6 ... / ...
Хидраулични технички подаци
Максимални радни притисак на портовима А.Б. Кс (МПА)
До 35.0
Максимални повратни притисак на порту и
ДБ (МПА)
До 31.5
ДБВ.6А (стандардни соленоиди) (МПА)
АЦ (ДЦ) 10.0 АЦ (ДЦ) 16.0
Дбв.6б. (Снага са високим снагама) (МПа)
АЦ (ДЦ) 16.0
Притисак подесавања
Минимално (МПА)
зависи од протока (види карактеристичне криве)
Максимално (МПА)
Максимално 5.0, 10.0, 20.0, 31.5, 35.0
Максимални проток
ДБ10
ДБ15
ДБ20
ДБ25
ДБ30
Монтажа за подвлачење (Л / мин)
250
-
500
-
650
Навојне везе (Л / мин)
250
500
500
500
650
Течност под притиском
Минерално уље (за НБР печат) или фосфатни естер (за ФПМ печат)
Температура течности под притиском (℃)
-30 до +80
Распон вискозности (мм ² / с)
10 до 800
Степен контаминације
НАС 1638 класа 9.
Функција производа и примена вентила за помоћ под притиском ДБ 10
Карактеристике:
▶ Подвлачење монтаже
▶ Узорци за преношење на ДИН 24 340, образац Е, ИСО 6264 и ЦЕТОП - РП 121Х
▶ Цепна веза
▶ Уметните везу
▶ Три елемената прилагођавања:
. Ротациони дугмета
. Хек. вијак за главу са заштитном капом
. Закључавање ротационог дугмета са скалом
▶ Соленоид оперисано истовар путем уграђеног смерног вентила калема
Примена:
Вентили за помоћ под притиском ДБ 10 се користе за ограничење (ДБ) или ограничење контролног притиска.
Функција, одељак и симболи вентила за помоћ под притиском ДБ 10
Општи
Типови ДБ вентили под притиском су пилот вентили за помоћ под притиском.
Вентили за помоћ под притиском (ДБ) састоје се углавном од главног вентила (1) са главним склопом калемирања (3) и пилот оперативним вентилом (2) са елементом подешавања притиска.
Врста вентила за помоћ под притиском ТИП ДБ
Притисак присутан у луци А актима на главном калему (3). Истовремено се притисак наноси путем контролних линија (6) и (7), који су опремљени отворима (4) и (5), на пролећној опружној страни главне калем (3) и на лопти (8) у пилот контролном вентилу (2). Ако притисак у луци А прелази вентил постављен на пролеће (9), лопта (8) отвара се против пролећа (9).
Сигнал за то долази интерно преко контролних линија (10) и (6) из луке А. Притисни течност на пролећној напуњеној страни главног калема (3) сада точе преко контролне линије (7), пролећне коморе (12). У типу ДБ ... 50Б / ... он улива интерно преко контролне линије (13) на резервоар, или у типу ДБ..50 / .. и..ектерлилли преко контролне линије (14). Због отвора (4) и (5) пад притиска се појављује у главном калему (3), веза из луке А до Порт Б је отворена. Сада течност под притиском тече из луке А до Порт Б док одржава постављени радни притисак.
Вентил за помоћ под притиском може се истоварити или пребацити на други притисак (стадије другог притиска) путем луке "Кс" (15).
Структура ДБ ... 50б
Симбол ДБ ... 50б
Обавештење
1. Течност се мора филтрирати. Минимална финоћа филтера је 20 ㎛.
2. Резервоар мора бити заптиван и филтер ваздуха мора бити инсталиран на улазу за ваздух.
3. Производи без субплинтације приликом напуштања фабрике, ако су вам потребни, наредите посебно.
4.ВАЛВЕ вијке за причвршћивање морају бити високи ниво интензитета (класа 10,9). Изаберите и користите, према њима према параметру наведеном у књизи узорка.
5. Грубост површине повезане са вентилом је потребна храпавост површине 0,8.
6 Површински завршетак парења комада је потребно на 0,01 / 100 мм.
