Када хидраулички системи треба да одрже притисак без цурења, сендвич плоча против вентила З2С 10 постаје суштинска компонента. Овај пилотски неповратни вентил из Босцх Рекротх-а је већ годинама поуздан избор у индустријској хидраулици, а разумевање како функционише може вам помоћи да донесете боље одлуке за своју опрему.
Шта чини З2С 10 другачијим
З2С 10 није само обичан неповратни вентил. То је пилотски управљани дизајн који се налази између хидрауличних компоненти у ономе што инжењери називају конфигурацијом сендвич плоче. То значи да га можете сложити директно између других вентила или актуатора без потребе за додатним цевоводима или носачима за монтажу. Блокови вентила теку у једном правцу у потпуности док омогућавају контролисано отпуштање када је потребно преко пилот сигнала.
Дизајн користи два главна дела која раде заједно. Контролни калем реагује на пилот притисак, а кугласти вентил са седиштем обезбеђује стварну функцију блокирања. Када пилотски притисак достигне Кс или И прикључак, калем се помера и отвара седиште лопте, дозвољавајући течности да тече уназад. Без тог пилот сигнала, сендвич плоча неповратног вентила З2С 10 држи круг чврсто закључаним без цурења.
Техничке спецификације које су важне
Разумевање бројева иза З2С 10 помаже вам да знате да ли одговара вашем систему. Овај вентил подноси притиске до 315 бара, што покрива већину индустријских апликација. Капацитет протока достиже 120 литара у минути, погодан за средње до велике актуаторе. Притисак пуцања у правцу слободног протока долази у четири опције: 1,5, 3, 6 или 10 бара. Ви бирате верзију на основу тога колики је противпритисак потребан вашем систему.
Температурни опсег је такође важан. Стандардне НБР заптивке раде од -30°Ц до +80°Ц, док ФКМ заптивке подносе -20°Ц до +80°Ц, али нуде бољу компатибилност са биоразградивим хидрауличним течностима. Вентил је тежак око 3 килограма и монтира се у било ком положају, иако вертикално слагање најбоље функционише за већину инсталација.
Чистоћа течности је критична за сендвич плочу неповратног вентила З2С 10. Произвођач препоручује ИСО 4406 ниво чистоће од 20/18/15 или бољи. Прљаво уље узрокује лепљење унутрашњих делова, што доводи до квара. Инсталирање одговарајуће филтрације спречава ове проблеме и продужава век вентила.
Како функционише пилот операција
Функција којом управља пилот разликује овај вентил од основних неповратних вентила. У типичном подешавању, повезујете порт А1 са вашим актуатором и А2 са вашим усмереним контролним вентилом. Проток се креће слободно од А1 до А2 када притисак превазиђе поставку притиска пуцања. Али када покушате да гурнете течност уназад од А2 до А1, седиште куглице га потпуно блокира.
Да бисте ослободили заробљени притисак, примењујете пилот притисак на порт Кс. Овај пилот притисак може бити прилично низак, често само 1,5 до 10 бара у зависности од ваше конфигурације. Контролни калем се помера, механички отварајући куглични вентил са седиштем. Сада се течност може вратити са стране актуатора назад кроз вентил. Ово контролисано отпуштање спречава удар и буку у вашем хидрауличном колу.
Функција предотварања у стандардним верзијама значи да вентил почиње да се отвара мало пре него што стигне пуни пилот притисак. Ова постепена акција изглађује прелаз притиска. Неке верзије попут СО41 елиминишу преотварање за апликације где желите оштрију контролу, мада то може створити више буке током пребацивања.
Детаљи инсталације и монтаже
Монтажа сендвич плоче неповратног вентила З2С 10 прати стандард ИСО 4401 за вентиле величине 05. Шема монтирања користи четири М6 завртња затегнута на 15,5 Нм. Завршна обрада ваше монтажне плоче треба да буде Рз 4 микрометра или глаткија како би се спречило цурење преко О-прстенова.
Када слажете компоненте, пажљиво израчунајте дужину вијка. Морате проћи кроз све сендвич плоче плус основни вентил или разводник. З2С 10 додаје 50 милиметара вашој висини у стандардној конфигурацији. Прикључци портова одговарају стандардним ИСО шаблонима, што га чини компатибилним са већином индустријских хидрауличких компоненти.
О-прстенови заптивају све прикључке портова. Они морају бити компатибилни са вашом хидрауличном течношћу. Системи за минерална уља користе НБР заптивке, док системи који користе ХЕТГ или друге биоразградиве течности требају ФКМ заптивке. Инсталирање оштећених или погрешних заптивки узрокује проблеме са цурењем и контаминацијом.
Уобичајене примене у индустрији
Машине алатке користе сендвич плочу против вентила З2С 10 за држање положаја радног комада током промене алата. Без овог вентила, хидраулични цилиндар би одлутао од цурења уља, нарушавајући прецизност. Пилотно отпуштање омогућава контролисано кретање када се циклус машине настави.
Машине за бризгање се ослањају на ове вентиле како би одржали притисак стезања калупа константним током фазе хлађења. Сваки пад притиска би створио неисправне делове. З2С 10 чврсто закључава стезни цилиндар док користи минимални пилот притисак за отпуштање између циклуса.
Хидрауличне пресе захтевају прецизно држање положаја током операција обликовања у више корака. Сендвич плоча неповратног вентила З2С 10 спречава да рам пузи надоле између потеза преса. Ово побољшава квалитет делова и безбедност руковаоца елиминисањем неочекиваних померања.
Опрема за руковање материјалом као што су виљушкари користи ове вентиле да спречи пад оптерећења ако хидраулички водови покваре. Дизајн којим управља пилот омогућава нормално подизање и спуштање уз обезбеђивање сигурносне блокаде у смеру држања терета.
Шифре за наручивање и варијанте
Босцх Рекротх користи посебан кодни систем за З2С 10 серију. Основни формат је З2С 10 праћен словима и бројевима који означавају специфичне карактеристике. Празан положај значи да оба порта А и Б имају функцију блокирања. Слово А означава само блокове порта А, док Б означава само блокове порта Б.
Број након тога означава притисак пуцања: 1 за 1,5 бара, 2 за 3 бара, 3 за 6 бара и 4 за 10 бара. Затим долази 3Кс који приказује серију компоненти. Слово В се појављује када ФКМ заптивке замењују стандардне НБР заптивке. Додатни кодови као што су СО14, СО40, СО41 или СО60 указују на посебне карактеристике као што су ограничавање хода или спољни контролни портови.
Уобичајени број дела је Р900407394 за стандардну верзију са два прикључка са притиском пуцања од 1,5 бара. Верзија А са једним портом носи број Р900407424. Када су вам потребне ФКМ заптивке за биоразградиво уље, потражите бројеве делова као што је Р900407439.
Компатибилност и одржавање течности
Сендвич плоча неповратног вентила З2С 10 ради са већином хидрауличних течности. Стандардне верзије рукују минералним уљима као што су ХЛ, ХЛП и ХВЛП без проблема. Опсег вискозитета се протеже од 2,8 до 500 квадратних милиметара у секунди, покривајући све од танких хидрауличних течности до густих уља у хладним условима.
Биоразградиве течности захтевају пажњу на материјал заптивке. ХФЦ течности раде са НБР заптивкама, али ХЕТГ и ХФДУ уљима су потребне ФКМ заптивке да би се спречило пропадање. Коришћење погрешног материјала за заптивање доводи до бубрења, очвршћавања или пуцања, што узрокује цурење и контаминацију.
Редовно одржавање подразумева проверу чистоће хидрауличне течности и замену филтерских елемената пре него што заобиђу. Контаминација се манифестује као спор одзив вентила или неуспех при отпуштању када се примени пилот притисак. Узимање узорака уља и њихова анализа у складу са стандардима ИСО 4406 открива проблеме рано.
Интервали замене заптивки зависе од услова рада. Рад на високим температурама или агресивне течности скраћују век заптивке. Када реконструишете вентил, ускладите материјал заптивке са врстом течности и проверите да ли су сви унутрашњи делови истрошени или оштећени.
Поређење алтернативних решења
Други произвођачи нуде неповратне вентиле који управљају пилотом, али дизајн сендвич плоче З2С 10 има предности. Паркерова ЦВС серија пружа сличну функцију са већим капацитетом протока до 150 литара у минути, али јој недостаје функција пре отварања која углађује прелазе притиска у З2С 10. Еатонова ПВГ серија користи компактније димензије, али нуди мање опција притиска пуцања.

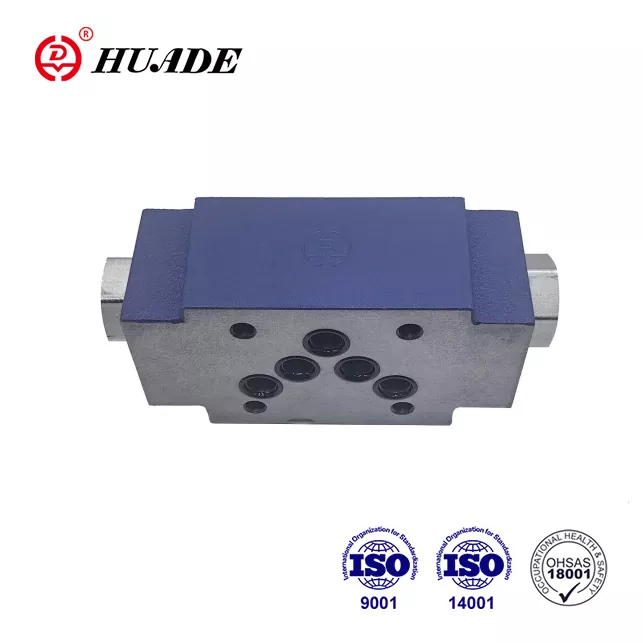

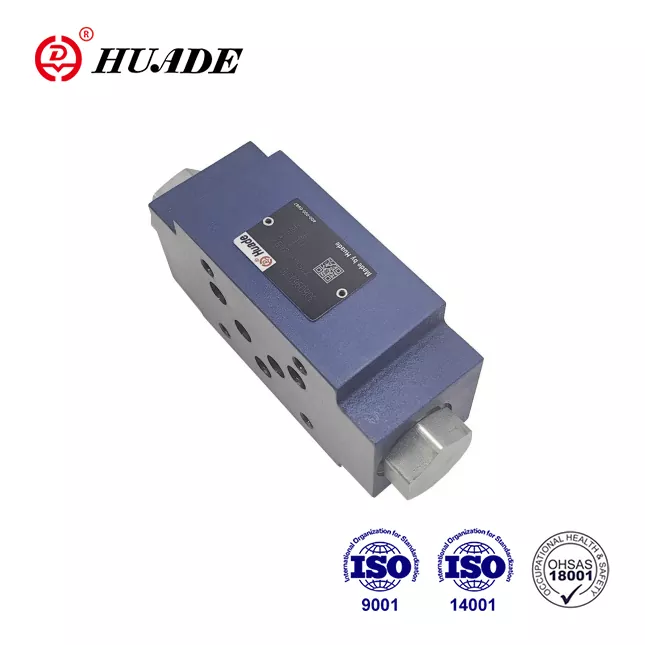

Неки азијски произвођачи попут Хуадеа производе вентиле компатибилне са З2С 10 по нижим ценама. Они раде адекватно у мање захтевним применама, али можда неће одговарати издржљивости Босцх Рекротх-а у тешким окружењима или са контаминираним уљем. Металургија и квалитет заптивки у оригиналној опреми се генерално показује бољим током дугог века трајања.
Једноставни неповратни вентили без пилот рада коштају мање и компактније се монтирају. Међутим, они не могу да обезбеде контролисано ослобађање заробљеног притиска. Ово ограничење их чини неприкладним за апликације где морате да померате актуатор у оба смера под контролом.
Захтеви за пилотски притисак
Разумевање потреба пилотског притиска помаже вам да дизајнирате поуздана кола. Сендвич плочи неповратног вентила З2С 10 потребно је само око 1,5 до 10 бара на пилот порту да би се потпуно отворила, у зависности од главног притиска и протока. Овај низак захтев значи да често можете да одвојите пилот притисак од постојећих контролних вентила без додавања кола за повишење притиска.
Однос контролног отварања од приближно 1 до 11,5 између области пилота и области главног отвора даје ово повољно повећање притиска. Мале снаге пилота стварају велике силе отварања на седишту лопте. Ова ефикасност смањује потрошњу енергије и стварање топлоте у вашем систему.
Када пилот притисак падне испод прага, вентил се одмах затвара. Сила опруге чврсто поставља лопту на њено седиште. Ово брзо затварање спречава повратни ток, али може створити скокове притиска ако круг нема одговарајућу апсорпцију удара. Додавање малих акумулатора или рестриктивних вентила пригушује ове пролазне појаве.
Разматрања о интеграцији система
Интегрисање сендвич плоче неповратног вентила З2С 10 у ваш хидраулични круг захтева планирање. Вентил мора да се налази између вентила за управљање смером и актуатора на порту који желите да закључате. Пилотне линије се повезују са супротним радним портом смерног вентила, тако да пилотски притисак долази аутоматски када промените смер.
Прикључци резервоара за дренажу контролног калема су важни. Верзија СО60 обезбеђује одвојени Т порт за дренажу пилот секције у резервоар, спречавајући повећање притиска које би могло да омета рад вентила. Стандардне верзије одводе се изнутра кроз главно коло, што добро функционише у већини апликација, али може изазвати проблеме у специјализованим колима.
Када користите више вентила З2С 10 у једном систему, сваком од њих је потребан сопствени пилот сигнал. Унакрсно повезивање пилот портова може створити неочекиване интеракције у којима отварање једног вентила утиче на други. Нека пилот кола буду независна осим ако нисте посебно дизајнирали за комбиновани рад.
Решавање уобичајених проблема
Када се сендвич плоча за неповратни вентил З2С 10 не блокира како треба, уобичајени кривац је контаминација. Честице прљавштине доспеју између лопте и седишта, стварајући пут за цурење. Испирање система и побољшање филтрације поправља већину случајева. Ако се цурење настави након чишћења, седиште може имати оштећења која захтевају замену.
Неуспех отварања помоћу пилотског притиска често значи да се контролни калем заглавио. Ово се дешава када се лак накупља од прегрејаног уља или када загађење водом изазива корозију. Растављање и чишћење вентила враћа функцију, али такође треба да се позабавите основним узроком стања ваше хидрауличке течности.
Прекомерна бука током отварања обично указује на кавитацију или брзе промене притиска. Функција пре отварања то обично спречава, тако да бука сугерише или верзију која није пре отварања или истрошене унутрашње делове који одлажу секвенцу отварања. Провера верзије и провера хабања помаже да се идентификује потребна поправка.
Спора реакција на сигнале пилота може указивати на низак пилот притисак или унутрашње цурење око контролног калема. Мерење пилот притиска на улазу вентила потврђује да ли ваше коло даје довољно сигнала. Унутрашње цурење захтева реконструкцију вентила са новим заптивкама и проверу стања отвора калема.
Цена и доступност
Цене за сендвич плочу против вентила З2С 10 варирају у зависности од региона и добављача. Оригинални Босцх Рекротх вентили преко овлашћених дистрибутера у Великој Британији коштају око 605 фунти без ПДВ-а за стандардне верзије. Цене у другим регионима се разликују на основу локалних дистрибутивних мрежа и увозних дажбина.
Алтернативни добављачи и компатибилни производи коштају мање. Еквиваленти азијске производње могу да буду 30 до 50 процената нижи од Босцх цена уз задржавање разумног квалитета за мање критичне апликације. Куповина преко индустријских платформи за снабдевање као што је МИСУМИ или општих тржишта као што је еБаи понекад доноси попусте, иако је провера аутентичности важна.
Времена испоруке зависе од тога да ли дистрибутери имају конкретну верзију која вам је потребна. Уобичајене варијанте као што је верзија са двоструким портом од 1,5 бара се брзо испоручују из инвентара. Необичне конфигурације са посебним опцијама могу захтевати фабричке поруџбине са роком испоруке од неколико недеља. Планирање унапред и одржавање резервних делова за критичне машине спречава скупе застоје.
Животна средина и будући трендови
Хидраулична опрема све више користи биоразградиве течности за смањење утицаја на животну средину од изливања и цурења. Сендвич плоча неповратног вентила З2С 10 прилагођава се овом тренду кроз опције ФКМ заптивке компатибилне са ХЕТГ и другим течностима на бази биологије. Ова компатибилност вам омогућава надоградњу на еколошки прихватљиву хидраулику без замене свих вентила.
Строжи прописи о емисији гасова подстичу боље заптивање у хидрауличним системима. Блокирање без цурења у З2С 10 помаже машинама да испуне ове стандарде. Опрема која ради у осетљивим окружењима као што су прерада хране или чисте собе посебно има користи од поузданог заптивања које овај вентил обезбеђује.
Будући развој може довести до електронског надзора хидрауличних вентила. Сензори који детектују пилот притисак, брзину протока или положај вентила могу се интегрисати са системима управљања машинама. Док основни дизајн З2С 10 остаје чисто механички, ови додаци би омогућили предиктивно одржавање и бољу оптимизацију система.
Прави избор
Одабир сендвич плоче против вентила З2С 10 има смисла када вам је потребно поуздано држање притиска у компактном паковању. Монтажа сендвич плоче штеди простор и смањује потенцијалне тачке цурења у поређењу са инлине вентилским инсталацијама. Пилот рад вам даје контролисано отпуштање без сложених додатних кола.
Узмите у обзир своје нивое притиска, захтеве протока и врсту течности приликом наручивања. Ускладите притисак пуцања са потребама вашег система, балансирајући између ниског отпора у слободном протоку и адекватног преднапрезања за чврсто сједење. Изаберите ФКМ заптивке ако користите било шта осим минералног уља да бисте осигурали дуг животни век заптивке.
З2С 10 најбоље функционише у системима са добром чистоћом течности и редовним одржавањем. Ако ваш рад тежи занемареном одржавању или веома прљавим условима, вентил може имати проблема са поузданошћу. У тим случајевима, робуснији дизајни са већим зазорима могу боље послужити упркос већој стопи цурења.
За већину индустријских хидрауличних апликација које захтевају држање положаја и контролисано отпуштање, сендвич плоча против вентила З2С 10 пружа поуздане перформансе по разумној цени. Његов дуги рекорд и широка доступност чине га сигурним избором како за нове дизајне тако и за заменске апликације.
