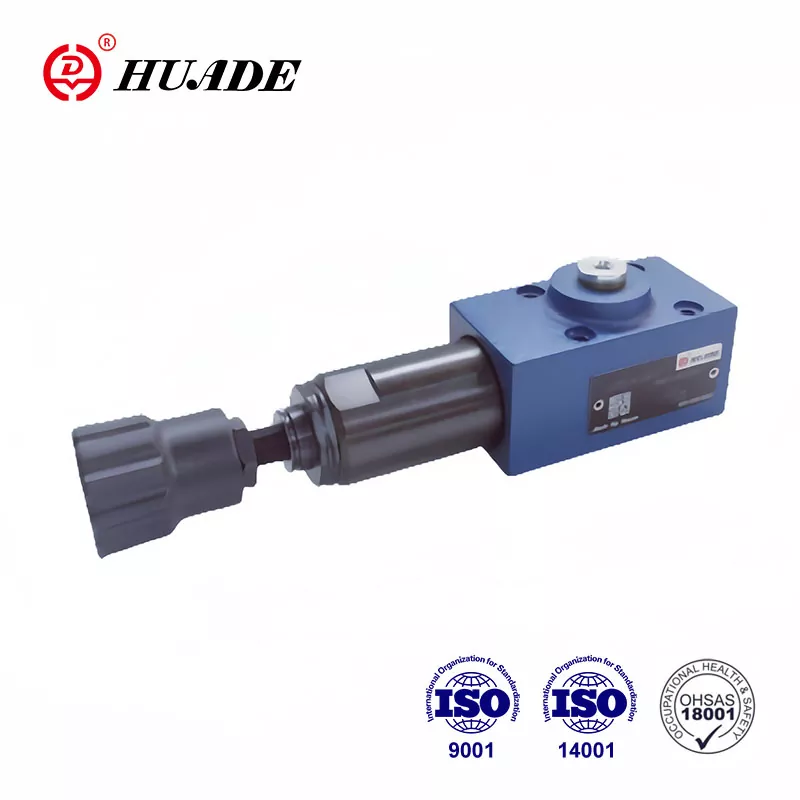

Вентил за редослед притиска ДЗ 6 ДП

Вентил типа ДЗ 6 ДП је вентил за редослед притиска са директним управљањем. Кроз две дугорочне и дубинске сарадње са Рекротх-ом, Хуаде® хидраулични вентили под притиском могу да парирају Рекротх-у у перформансама. Овај вентил за редослед притиска може се широко користити у хидрауличком систему машина за подизање и транспорт, грађевинских машина, индустријских возила, алатних машина, бродова, металургије и друге опреме.

Параметар производа вентила за редослед притиска ДЗ 6 ДП

Карактеристике производа и примена вентила за редослед притиска ДЗ 6 ДП

Карактеристике:

▶ За монтажу на подлогу

▶ 5 степени притиска

▶ 4 Елементи за подешавање:

. Окретно дугме

. Вијак са главом са шестоуглом и заштитним поклопцем,

Окретно дугме које се може закључати са скалом

Окретно дугме са скалом

▶ Неповратни вентил, опционо

▶ Шема монтаже према ДИН 24 340, облик А, ИСО 4401 и ЦЕТОП - РП 121Х

апликација:

Вентил за редослед притиска ДЗ 6 ДП се користи за повезивање другог система зависно од притиска.

Секција и симбол вентила за редослед притиска ДЗ 6 ДП

Подешавање притиска секвенце се врши преко елемента за подешавање (4).

Опруга (3) држи контролни калем (2) у неутралном положају, вентил је блокиран. Притисак у каналу П је присутан на површини калема контролног калема (2) насупрот опруге (3) преко контролног вода (6).

Ако притисак у каналу П достигне задату вредност опруге (3) контролни калем (2) се помера улево и отвара се прикључак П на А. Систем на каналу А је повезан без пада притиска у каналу П.

Управљачки сигнал потиче интерно преко контролне линије (6) из канала П или екстерно преко порта Б (Кс).

У зависности од употребе вентила, испуштање уља за цурење је екстерно преко прикључка Т(И) или интерно преко А.

структура ДЗ 6 ДП 1 -50Б

Симболи ДЗ 6 ДП-10Б
